1. PFC技术概述与维也纳整流器优势
功率因数校正(PFC)技术是现代电源设计的核心环节,特别是在工业级大功率设备中。传统整流电路会导致电流波形严重畸变,产生大量谐波污染电网。而PFC技术通过主动控制手段,使输入电流波形跟随输入电压波形,将功率因数提升至0.95以上。
维也纳整流器作为一种三电平拓扑结构,在三相PFC应用中展现出独特优势:
- 开关管电压应力仅为母线电压的一半
- 天然具备无桥结构特性,减少导通损耗
- 三电平输出波形谐波含量更低
- 更适合高压大功率应用场景
关键提示:维也纳拓扑的中性点电压平衡问题是设计难点,需要在硬件布局和软件算法上双重把控
2. 单相无桥PFC设计精要
2.1 拓扑结构创新
传统单相PFC采用整流桥+Boost结构,而创新无桥拓扑使用两个MOS管替代整流桥:
- 导通路径上的器件数量从2个二极管减少为1个MOS管
- 典型导通损耗降低40-60%
- EMI特性显著改善

2.2 控制芯片选型与实现
TI的UCC28180是专为无桥PFC设计的控制芯片,其核心特性包括:
- 内部集成精密乘法器
- 平均电流模式控制
- 可编程开关频率(65kHz-300kHz)
- 过压/欠压保护功能
电压环控制伪代码示例:
c复制// 电压环计算伪代码
void Voltage_Loop() {
static float Vdc_error = 0;
Vdc_error = Vref - ADC_Read(DC_BUS);
Iref = Kp * Vdc_error + Ki * Integral_Update(Vdc_error);
}
实际工程中必须加入斜率补偿,防止次谐波振荡。补偿量通常取电感电流下降斜率的50-75%

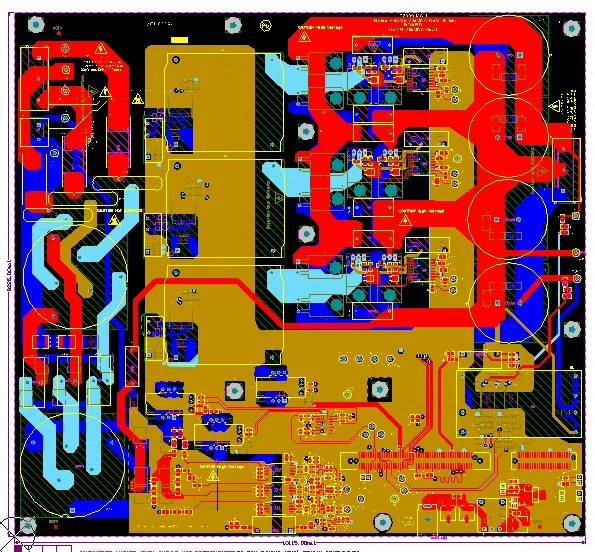

3. 三相维也纳整流器深度解析
3.1 硬件设计关键点
维也纳整流器的三电平特性带来独特设计需求:
- 直流母线需配置三个平衡电容(通常采用星型连接)
- 每个电容值计算:
code复制其中Δt为控制周期,ΔV为允许的电压纹波C = (Pout × Δt) / (ΔV × Vbus) - 开关管选型电压等级只需母线电压一半

3.2 软件算法实现
采用TMS320F28377D DSP实现空间矢量调制(SVPWM):
Clarke变换实现:
c复制void Clarke_Transform(float a, float b, float c, float *alpha, float *beta) {
*alpha = a - 0.5*b - 0.5*c;
*beta = 0.866*b - 0.866*c;
}
中性点电压平衡策略:
- 实时监测三个电容电压
- 计算电压不平衡度
- 调整小矢量作用时间分配
- 加入前馈补偿项
4. PCB设计与EMI优化实战
4.1 布局布线黄金法则
- 功率地(PGND)与控制地(AGND)单点连接
- 电流采样采用开尔文连接方式
- MOS管驱动回路面积<2cm²
- 高频电容尽量靠近开关管引脚
4.2 六层板叠层方案
| 层序 | 用途 | 铜厚 |
|---|---|---|
| 1 | 信号层 | 1oz |
| 2 | 完整地平面 | 1oz |
| 3 | 电源层 | 2oz |
| 4 | 电源层 | 2oz |
| 5 | 完整地平面 | 1oz |
| 6 | 信号层 | 1oz |
实测表明:采用盲埋孔设计可降低开关节点振铃幅度达30%
5. 热管理创新方案
5.1 非传统散热技术
- MOS管背面开槽填充导热泥(导热系数>5W/mK)
- 采用相变材料替代传统导热垫片
- 三维立体散热结构设计
5.2 热仿真参数设置
code复制环境温度: 45℃
对流系数: 5W/m²K
辐射系数: 0.8
迭代精度: 0.1℃
实测数据对比:
| 散热方案 | 温升(℃) | 成本指数 |
|---|---|---|
| 传统散热片 | 58 | 1.0 |
| 导热泥填充 | 43 | 1.2 |
| 相变材料 | 39 | 1.5 |
6. 调试技巧与故障排除
6.1 常见问题速查表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 启动时过流保护 | 软启动时间太短 | 增大SS引脚电容 |
| 输出电压振荡 | 电压环PI参数不当 | 先调P后调I |
| 中性点电压不平衡 | 电容容差过大 | 选用1%精度电容 |
| EMI测试超标 | 共模电流路径过长 | 增加Y电容或共模电感 |
6.2 示波器调试要点
- 使用差分探头测量开关节点
- 触发设置采用正常触发模式
- 时基选择应包含至少10个开关周期
- 重点关注:
- 开关管Vds波形振铃
- 驱动信号上升/下降时间
- 电感电流波形平滑度
7. 前沿技术探索
GaN器件在维也纳拓扑中的应用优势:
- 开关损耗降低60%以上
- 允许更高开关频率(可达MHz级)
- 更小的寄生参数
- 更适合高频高效应用
设计挑战:
- 驱动电路需要更低电感路径
- PCB布局要求更严格
- 需要新型栅极驱动芯片
实测对比数据:
| 参数 | Si MOSFET | GaN HEMT |
|---|---|---|
| 开关损耗 | 100% | 35% |
| 导通电阻 | 100% | 45% |
| 反向恢复电荷 | 100% | 0% |
在完成多个PFC项目后,我深刻体会到电源设计是理论计算与工程经验的完美结合。特别是调试阶段,有时候示波器上几个纳秒级的异常波形,可能就是系统不稳定的罪魁祸首。建议新手从单相PFC入手,逐步过渡到三相系统,这个过程中积累的调试经验非常宝贵。
