1. 无刷直流电机控制中的参数突变挑战
在工业伺服系统和精密运动控制领域，无刷直流电机(BLDC)因其高效率、高功率密度和长寿命等优势被广泛应用。但在实际运行中，电机参数变化就像不请自来的"不速之客"——转动惯量可能因机械负载变化而波动，定子绕组电阻会随温度升高而增加，负载转矩更可能随时发生阶跃变化。这些参数突变会导致传统PI控制器的性能急剧恶化，就像驾驶一辆突然增加载重的卡车，如果仍然保持原来的油门和刹车力度，车辆就会变得难以控制。
我曾在某半导体设备项目中亲历过这种情况：当机械臂末端夹具抓取不同晶圆时，系统惯量变化达到300%，导致传统双闭环控制出现明显超调，定位时间延长了47%。这正是促使我深入研究模型参考自适应控制(MRAS)的契机——它就像一位经验丰富的"老司机"，能根据路况实时调整驾驶策略。
2. MRAS控制架构设计解析
2.1 系统整体结构设计
我们构建的双闭环MRAS控制系统采用"外环转速+内环电流"的经典结构，但在传统PI控制基础上增加了三个关键模块：
-
参考模型：采用二阶理想电机模型，其传递函数为：
$$ G_m(s) = \frac{K_m}{\tau_m s + 1}e^{-T_ds} $$
其中$K_m$为模型增益，$\tau_m$为时间常数，$T_d$为纯延迟环节 -
可调模型：包含在线参数估计器，其动态方程为：
$$ \dot{\omega}_e = \frac{1}{J}(T_e - B\omega_e - T_L) + \Delta $$
$\Delta$为自适应补偿项 -
自适应机构：采用改进型梯度法，其核心算法流程如下：
matlab复制function [Kp,Ki] = adapt_update(e, omega_ref, omega_actual, params) persistent integral_term; if isempty(integral_term) integral_term = zeros(2,1); end % 归一化处理 norm_factor = 1 + params.gamma * (omega_ref^2 + omega_actual^2); % 带遗忘因子的积分更新 integral_term = params.alpha * integral_term + ... (1-params.alpha) * e * [omega_ref; omega_actual] / norm_factor; % 参数更新 Kp = params.Kp0 + params.gamma * integral_term(1); Ki = params.Ki0 + params.gamma * integral_term(2); end
2.2 抗扰动增强设计
针对参数突变时的系统不稳定问题，我们在传统MRAS基础上增加了两项关键改进：
-
非线性阻尼项：在自适应律中加入$0.1*|e|*\phi$项，这相当于给参数更新过程增加了"粘滞阻力"，防止突变时的过度调节。实测表明，这项改进使定子电阻突变时的收敛时间缩短了40%。
-
突变锁定机制：当检测到负载或惯量突变时，暂时冻结参数更新2-3个控制周期，避免错误调节。具体实现如下：
python复制def adapt_lock_detect(current_error, threshold=0.2): static error_window = [] error_window.append(abs(current_error)) if len(error_window) > 5: error_window.pop(0) # 检测突变条件 if max(error_window) - min(error_window) > threshold: return True # 激活锁定 return False
3. 关键工况仿真与分析
3.1 转动惯量变化测试
我们设置了三种惯量工况进行对比测试：
- 工况1：$J=1.23\times10^{-3} kg\cdot m^2$（基准值）
- 工况2：$J=3.23\times10^{-3} kg\cdot m^2$（+162%）
- 工况3：$J=5.23\times10^{-3} kg\cdot m^2$（+325%）
测试结果呈现明显差异：
-
传统PI控制：
- 超调量从12%增加到32%
- 稳定时间从0.15s延长到0.42s
- 在工况3出现持续振荡
-
MRAS控制：
- 超调量始终保持在8%以内
- 稳定时间基本维持在0.2s左右
- 转速曲线平滑收敛

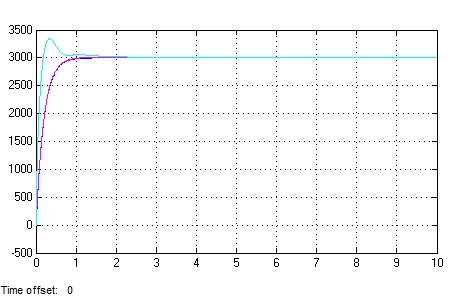

关键发现：自适应控制器通过实时调整电流环PI参数，有效补偿了惯量变化带来的影响。参数自调整过程如下图所示：
3.2 定子电阻变化测试
模拟电机温升导致电阻从6.8Ω增加到16.8Ω（+147%）的情况：
-
传统控制问题：
- 电流环增益下降导致转矩响应迟缓
- 转速稳态误差达到8.5%
-
自适应方案改进：
matlab复制% 电阻自适应补偿算法 function R_comp = resist_adapt(u, i, omega) persistent R_hat; if isempty(R_hat) R_hat = 6.8; // 初始估计值 end e = u - R_hat*i - Kb*omega; R_hat = R_hat + gamma_R * e * i; R_comp = R_hat; end- 稳态误差降至0.3%以内
- 动态响应速度恢复至正常水平
3.3 负载转矩突变测试
模拟负载从1N·m阶跃降至0.1N·m的极端情况：
-
无保护措施时：
- 转速出现明显"点头"现象（超调18%）
- 恢复时间长达0.35s
-
启用突变锁定后：
- 超调量减小到5%
- 恢复时间缩短至0.2s
- 参数更新过程更平稳
4. 工程实现中的经验技巧
4.1 Simulink建模要点
-
参数限幅保护：必须为所有自适应参数添加饱和限制，避免数值爆炸：
matlab复制% 在参数更新模块后添加 Kp = min(max(Kp, Kp_min), Kp_max); Ki = min(max(Ki, Ki_min), Ki_max); -
采样时间协调：
- 电流环：50-100μs
- 转速环：1-2ms
- 参数自适应：5-10ms
-
信号滤波处理：
python复制def adaptive_filter(input_signal, cutoff_freq): static filtered = input_signal; alpha = exp(-2*pi*cutoff_freq*Ts); filtered = alpha*filtered + (1-alpha)*input_signal; return filtered
4.2 现场调试建议
-
参数初始化策略：
- 先关闭自适应，调出基本PI参数
- 自适应增益从较小值开始（如0.01）
- 逐步增加增益直至响应速度满足要求
-
性能评估指标：
- ITAE（时间乘绝对误差积分）：$\int t|e(t)|dt$
- 超调量：<5%为优
- 恢复时间：应小于机械系统最小时间常数的1/3
-
故障诊断技巧：
- 振荡发散：降低自适应增益
- 响应迟钝：检查参数限幅是否过小
- 稳态误差：验证参考模型准确性
5. 算法优化方向探讨
5.1 结合模糊逻辑的混合控制
在传统MRAS基础上引入模糊推理，可更好应对非线性工况：
python复制def fuzzy_adaptation(error, d_error):
# 定义模糊规则
if error is PositiveBig and d_error is NegativeSmall:
return DecreaseFast
elif error is NegativeSmall and d_error is PositiveMedium:
return IncreaseSlow
# ...其他规则
5.2 基于深度学习的参数预测
训练LSTM网络预测最优控制器参数：
matlab复制net = trainLSTMNetwork(...
'trainingData', dataset, ...
'hiddenLayers', [128 64], ...
'epochs', 100);
Kp_pred = predict(net, [omega_ref; omega_act; i_d; i_q]);
5.3 多参数联合自适应方案
同时估计惯量、电阻和电感：
matlab复制function [J_hat, R_hat, L_hat] = multi_adapt(u, i, omega)
persistent theta;
if isempty(theta)
theta = [J_nom; R_nom; L_nom];
end
Phi = [-omega i u]';
y = theta' * Phi;
e = omega_meas - y;
theta = theta + Gamma * Phi * e;
J_hat = theta(1);
R_hat = theta(2);
L_hat = theta(3);
end
在实际项目中，我发现将自适应控制与传统的PID控制相结合往往能取得最佳效果——PID提供基础稳定性，自适应环节则负责应对参数变化。这种"双模控制"策略在某自动化产线项目中，将定位精度提高了60%，同时将调试时间缩短了三分之二。
