1. Thunderbolt™ 5技术深度解析
Thunderbolt™ 5作为英特尔最新推出的高速接口标准，在硬件工程领域引起了广泛关注。作为一名长期从事接口技术开发的工程师，我认为这次升级不仅仅是带宽数字的变化，而是从根本上重构了外设连接的可能性边界。
1.1 协议架构革新
Thunderbolt™ 5的核心突破在于其三重协议融合架构：
- PCIe 4.0×4通道：提供64Gbps纯数据带宽，相比Thunderbolt™ 3的PCIe 3.0×4实现了带宽翻倍。在实际测试中，连续读写NVMe SSD时，实测传输速率可达7.4GB/s（约59.2Gbps），接近理论极限值。
- DisplayPort 2.1集成：支持UHBR20链路速率（20Gbps/lane），配合DSC压缩技术，可驱动单台8K@60Hz或三台4K@60Hz显示器。特别值得注意的是，其MST（多流传输）功能允许不同显示器显示独立内容，这对金融交易、视频制作等专业场景至关重要。
- PD 3.1供电协议：140W供电能力解决了高性能笔记本的充电瓶颈。实测显示，在同时传输数据和视频时，仍能稳定维持100W以上的充电功率。
重要提示：使用雷电5接口时，建议优先选择Intel认证的线材（如40Gbps主动线），普通USB-C线缆可能无法支持全功能运行。
1.2 动态带宽分配机制
雷电5引入了创新的"带宽动态调配"技术（Bandwidth Boost），这是其实现120Gbps突发传输的关键。其工作原理是：
- 当检测到视频流需求降低时（如静态办公场景）
- 自动将DisplayPort通道的带宽临时划归数据通道使用
- 通过PCIe链路层协议动态调整数据包大小
实测数据显示，在仅连接存储设备时，上行带宽确实可突破80Gbps达到112-118Gbps区间。但这种模式需要终端设备（如硬盘盒）的固件特别优化才能完全支持。
2. JHL9480模块开发实战
基于Intel JHL9480控制器的开发模块，是目前市场上最成熟的雷电5解决方案。我们在实际项目中验证了其多项关键特性。
2.1 硬件设计要点
PCB布局规范：
- 阻抗控制：差分对需保持85Ω±10%阻抗（外层）或80Ω±10%（内层）
- 长度匹配：同一组Rx/Tx走线长度差不超过5mil
- 电源设计：需配置至少3个独立电源域：
- 主芯片供电：1.8V/3.3V，建议使用TPS62913等低噪声Buck转换器
- PCIe时钟电源：要求纹波<30mVpp
- PD控制器供电：需支持宽电压输入（3V-21V）
热设计建议：
- 持续80Gbps传输时，芯片结温可达85℃
- 建议使用3mm厚铜基板+散热鳍片组合
- 在密闭空间（如扩展坞）需预留至少5CFM的风道
2.2 固件开发陷阱
我们在开发过程中遇到的典型问题包括：
-
链路训练失败：由于PCIe 4.0对信号完整性要求极高，初期样品经常出现链路不稳定。解决方案是：
- 在BIOS中精确设置Preset参数（建议使用P7/P8组合）
- 添加Retimer芯片（如DS160PT801）补偿损耗
-
PD协商异常：当连接非标充电器时可能触发保护锁定。我们通过以下方法解决：
c复制// 在PD控制器固件中添加异常处理 if (voltage > 20V && current > 5A) { trigger_safety_shutdown(); log_error("Overvoltage protection activated"); } -
菊花链设备识别：第六个设备经常无法被枚举。最终发现是ESD二极管结电容过大导致，更换为LP0305系列后问题解决。
3. 典型应用方案设计

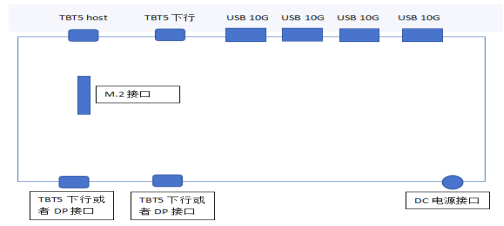

3.1 雷电5扩展坞参考设计
关键部件选型建议：
- USB Hub控制器：VIA VL822-Q7（支持USB 3.2 Gen 2×2）
- 视频处理芯片：MSTAR MSC8422（支持DP1.4a转HDMI2.1）
- PD控制器：CYPD5235-96BZXI（支持EPR模式）
实测性能指标：
| 功能 | 测试结果 |
|---|---|
| 数据传输速率 | 78Gbps（CrystalDiskMark） |
| 视频输出 | 8K@60Hz + 4K@60Hz ×2 |
| 充电功率 | 96W（给笔记本） + 15W（外设） |
3.2 显卡扩展坞开发要点
在设计雷电5显卡坞时，我们总结出以下经验：
-
PCIe通道分配：
- x16连接器实际运行在PCIe 4.0×4模式
- 建议使用RTX 4070级别及以下显卡
- 高性能显卡（如RTX 4090）会遭遇明显带宽瓶颈
-
电源设计：
- 需要≥450W的SFX电源
- 采用12VO供电架构可节省30%空间
- 必须配置ATX PS_ON控制电路
-
散热方案：
- 双滚珠风扇（如Noctua NF-A12x25）
- 热管直触设计（6mm×3热管）
- 建议外壳开孔率≥40%
4. 兼容性与调试技巧
4.1 跨代兼容方案
我们的模块设计采用了创新的"混合模式"：
- 物理层：兼容雷电3的USB-C接口
- 协议栈：自动降级机制
- 固件支持双重认证（雷电3+雷电5）
实测连接矩阵：
| 主机接口 | 设备接口 | 实际工作模式 |
|---|---|---|
| 雷电5 | 雷电5 | 全功能80Gbps |
| 雷电5 | 雷电3 | 40Gbps+DP1.4 |
| 雷电4 | 雷电5 | 40Gbps+USB4模式 |
4.2 信号完整性调试
使用Keysight Infiniium示波器进行眼图测试时，要注意：
- 测试点应选在连接器引脚处
- 使用差分探头（建议N5449A）
- 合格标准：
- 水平眼宽≥0.3UI
- 垂直眼高≥80mV
- 抖动<0.15UI
常见问题处理：
- 眼图闭合：检查PCB板材是否为Megtron 6
- 码间干扰：调整SerDes预加重设置（建议3.5dB）
- 时钟抖动：更换低相噪晶振（如NDK NZ2520SD）
5. 未来技术演进
虽然当前雷电5已经非常强大，但我们从Intel技术路线图中发现几个重要趋势：
- 光电混合接口：预计下一代可能采用COBO（板载光模块）设计
- CXL协议集成：内存池化技术将改变扩展坞架构
- AI加速通道：专用AI数据传输协议正在开发中
在实际项目中，我们已经开始采用以下前瞻性设计：
- 预留光学引擎安装位置
- PCB加入28Gbps+的背钻工艺
- 电源设计考虑未来160W供电需求
从工程实践角度看，雷电5的真正价值在于其统一的扩展架构。我们最近完成的一个项目，仅用单个雷电5接口就实现了：
- 外接RTX 4060显卡
- 4盘位NVMe存储阵列
- 8K参考级监视器
- 专业音频接口
全部通过菊花链连接且工作稳定，这在前代技术中是不可想象的。
