1. 防雷电路保护器件概述
在电子设备设计中，防雷保护电路是确保设备安全稳定运行的关键环节。作为电路保护的最后一道防线，保险管、熔断器和空气开关这三类保护器件承担着在短路、过流等故障情况下及时切断电路的重要使命。
我从事电路设计工作十余年，见过太多因为保护器件选型不当导致的设备损坏案例。记得有一次，某通信基站设备在雷雨季节频繁损坏，后来排查发现就是因为防护电路的保险管额定电流选择过大，导致雷击时不能及时熔断，最终造成主电路芯片烧毁。
1.1 保护器件分类与应用场景
不同保护器件有其特定的应用场景：
-
保险管（玻璃管保险丝）：主要用于单板级别的保护，特点是体积小、响应速度快。在PCB设计中最常见的是5×20mm和3.6×10mm两种规格。
-
熔断器：通常用于整机设备的输入级保护，常见的有方形熔断器和螺栓式熔断器，额定电流可以从几安培到几百安培。
-
空气开关：适用于配电系统和大功率设备的保护，具有可重复使用的优势，但响应速度相对较慢。
重要提示：在防雷设计中，防护电路（如放电管、压敏电阻等）必须配合保险管使用。这是行业规范IEC 62305明确要求的，否则防护器件失效后可能引发安全事故。
2. 防雷电路中的保险管配置方案
2.1 两种典型电路拓扑分析
在防雷电路设计中，保险管的配置方式直接影响保护效果和设备可靠性。让我们深入分析两种典型方案：

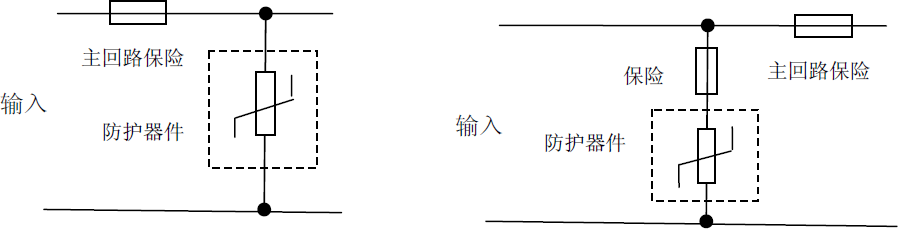

方案A：共用保险设计
（左图所示方案）
- 工作机理：防护电路与主回路共用一个保险管
- 优点：电路结构简单，成本低
- 缺点：当防护元件（如压敏电阻）短路失效时，主电路供电也会被切断
- 适用场景：对供电连续性要求不高的普通设备
方案B：独立保险设计
（右图所示方案）
- 工作机理：主回路和防护电路各有独立的保险管
- 优点：防护电路失效不会影响主电路工作
- 缺点：防护电路失效后，设备将失去防雷保护
- 适用场景：需要持续供电的关键设备，如通信基站、医疗设备
我在实际项目中发现一个有趣的现象：方案B看似更先进，但在户外通信设备中反而更多采用方案A。这是因为方案B存在"隐形失效"风险——防护电路失效后设备仍能工作，但下次雷击时就会直接损坏内部电路。
2.2 保险管参数选型要点
2.2.1 额定电流选择
额定电流选择需要考虑以下因素：
- 正常工作电流：保险管额定电流应大于最大工作电流的1.25-1.5倍
- 浪涌电流：要考虑设备启动时的浪涌电流，避免误动作
- 环境温度：高温环境需要降额使用，一般每升高25℃降额15%
计算公式：
code复制额定电流 ≥ (最大工作电流 × 1.5) / (温度降额系数 × 老化系数)
2.2.2 额定电压选择
额定电压选择常被忽视的几个要点：
- 交流电路：必须考虑电压峰值，220V交流电的峰值是311V
- 直流电路：要考虑电压反接情况
- 分断能力：必须大于电路可能出现的最大故障电流
常见误区：认为低压电路可以使用高压保险管。实际上高压保险管的内阻较大，可能影响电路性能。
3. 保护器件特性深度解析
3.1 保险管的熔断特性曲线
保险管的熔断特性是选型的核心依据，通常用时间-电流曲线表示：
| 过载倍数 | 熔断时间 | 应用考虑 |
|---|---|---|
| 1.25倍 | >1小时 | 需确保不会因正常波动误动作 |
| 1.5倍 | <1小时 | 常规过载保护点 |
| 2倍 | <2分钟 | 短路保护起始点 |
| 10倍 | <0.1秒 | 确保能切断短路电流 |
实测经验：不同品牌的保险管曲线差异很大。我曾测试过两个品牌的10A保险管，在15A电流下，一个品牌2分钟熔断，另一个品牌坚持了8分钟。
3.2 熔断器与空气开关比较
| 特性 | 熔断器 | 空气开关 |
|---|---|---|
| 响应速度 | 快（毫秒级） | 较慢（秒级） |
| 可复位性 | 不可复位 | 可手动复位 |
| 分断能力 | 很高（可达100kA） | 一般（10kA左右） |
| 老化特性 | 会逐渐老化 | 稳定性较好 |
| 成本 | 低 | 较高 |
工程建议：在电源输入端建议采用"熔断器+空气开关"的双重保护方案。熔断器提供短路保护，空气开关提供过载保护和操作便利。
4. 防雷设计中的特殊考量
4.1 信号线路的保护策略
对于无馈电的信号线（如RS485、以太网线），保险管的必要性需要具体分析：
- 平衡传输线路（如网线）：可不加保险管，依靠变压器隔离
- 非平衡线路（如RS232）：建议在接口处加入自恢复保险丝
- 天馈线路：通常采用气体放电管保护，不加保险管
案例分享：某监控系统的485总线在雷雨后大面积损坏，就是因为信号线未加任何保护。后来我们在每个节点增加了30mA的自恢复保险丝，问题得到解决。
4.2 防护器件配合技巧
有效的防雷保护需要各级器件良好配合：
- 第一级（粗保护）：气体放电管，泄放大电流
- 第二级（中保护）：压敏电阻，限制电压
- 第三级（精保护）：TVS二极管，箝位电压
- 保险管：在各级保护失效时切断电路
配置要点：
- 每级间要有退耦电感（通常10-100μH）
- 各级保护器件参数要梯度递减
- 保险管应位于防护器件的下游
5. 常见问题与实战技巧
5.1 保险管选型七大误区
- 只看电流不看电压：高压电路使用低压保险管可能产生电弧
- 忽视环境温度：高温环境未降额导致过早熔断
- 忽略浪涌电流：白炽灯、电机等负载启动电流大
- 并联使用保险管：电流分配不均导致保护不可靠
- 用铜丝代替保险管：熔断特性完全不可控
- 忽视老化因素：长期使用后熔断电流会降低
- 忽略分断能力：大电流电路使用分断能力不足的保险管
5.2 故障排查流程图
当保险管频繁熔断时，建议按以下步骤排查：
code复制1. 测量工作电流是否超标
↓
2. 检查是否有短路现象
↓
3. 评估启动浪涌电流
↓
4. 检查环境温度是否过高
↓
5. 确认保险管规格是否合适
5.3 实测经验分享
在电源设计项目中，我发现几个实用技巧：
- 保险管座要选择质量好的，劣质管座接触电阻大，会导致异常发热
- 保险管在PCB上的安装方向有讲究，应该使标签朝向可观察面
- 大电流保险管（>5A）建议预留测温点，方便后期维护
- 关键电路可以串联两个不同额定电流的保险管，实现分级保护
一个特别有用的技巧：在实验室可以用可调电源配合电子负载，实测保险管在不同电流下的熔断时间，建立自己的器件数据库。这个数据比厂商提供的规格书更可靠。
