Zynq平台LVGL移植与三缓冲优化实践

咕咕32814

1. 项目概述

在嵌入式系统开发中，图形用户界面(GUI)的实现一直是个挑战。LVGL(轻量级图形库)作为一款开源的GUI库，因其丰富的组件和动画效果而广受欢迎。本文将详细介绍如何在Xilinx Zynq SoC平台上，使用Vitis 2023.2工具链移植LVGL 9.4版本到RGB显示屏。

Zynq平台的特殊性在于其结合了ARM处理器(PS)和FPGA(PL)的优势，这为GUI实现带来了更多可能性，但也增加了系统设计的复杂度。我们将重点解决三个核心问题：DDR缓存一致性、AXI VDMA持续占用和缓冲区切换延迟。

2. 硬件准备与系统架构

2.1 硬件组件清单

要完成这个项目，你需要准备以下硬件：

  • Zynq开发板（显示屏部分至少需要28个可用IO，触控部分至少4个IO）
  • 50pin标准RGB显示屏
  • 开发板与显示屏的转接板

这些组件组合起来的效果如下图所示：

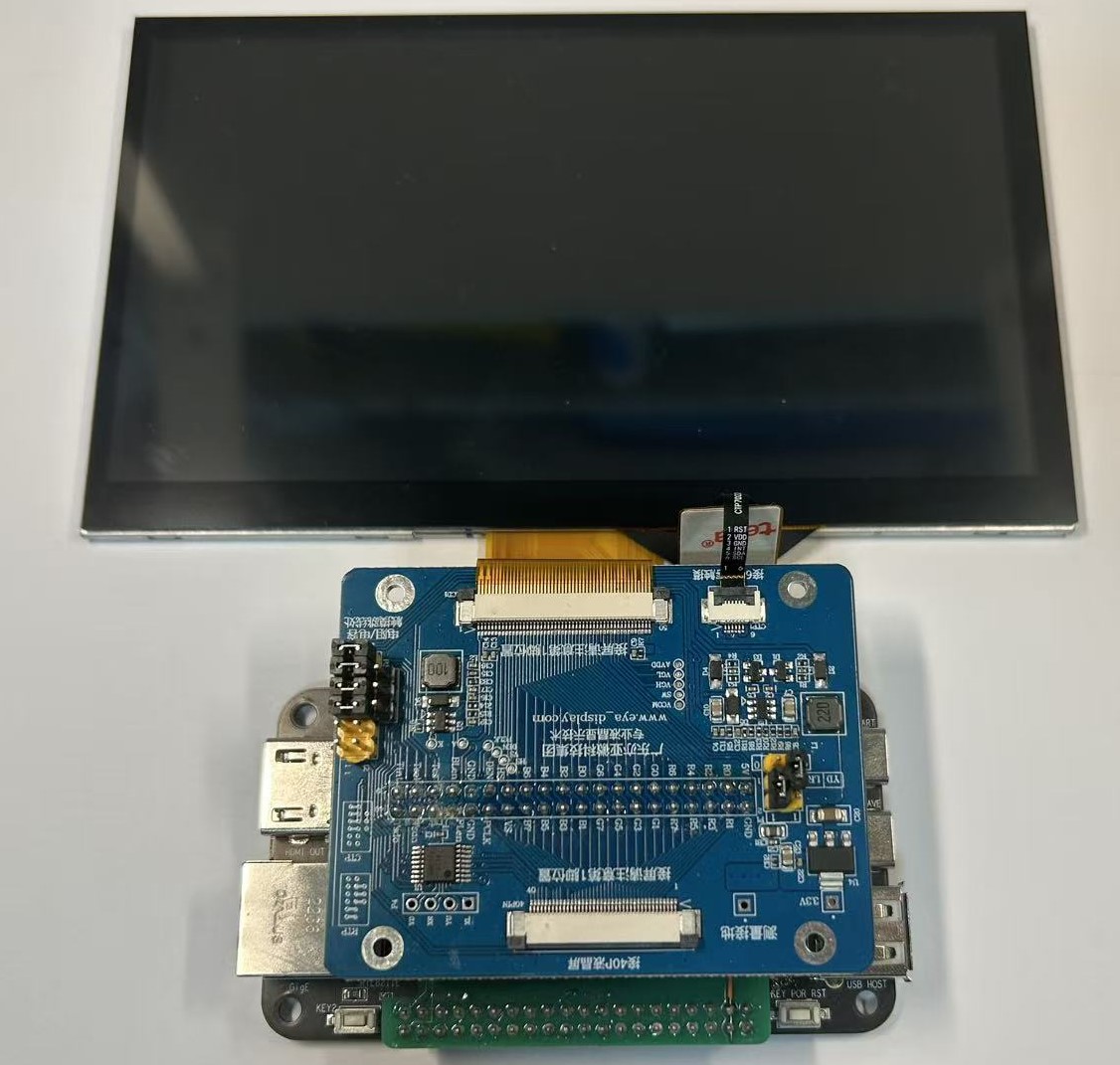

硬件组合示意图

2.2 系统架构设计

RGB显示屏通常不带显存，因此我们需要在FPGA的DDR中开辟一块区域作为显存。系统工作流程如下：

  1. ARM处理器将要显示的数据写入显存
  2. PL端使用AXI VDMA和AXI4-Stream to Video Out模块读取显存
  3. 数据最终显示到LCD上

这种架构虽然合理，但会带来几个关键问题，我们将在下一节详细分析。

3. 核心问题分析与解决方案

3.1 DDR缓存一致性问题

LVGL在绘制过程中需要一个缓冲区进行图形运算。由于Cache的存在，数据不会立即刷新到DDR，如果直接读取会导致新旧数据混杂。解决方案是手动刷新数据Cache：

c复制void Xil_DCacheFlushRange(INTPTR adr, u32 len); // 区域刷新
void Xil_DCacheFlush(void); // 全局刷新

建议优先使用区域刷新，只刷新必要的内存范围，以提高效率。

3.2 AXI VDMA持续占用问题

假设显示屏刷新率为60Hz，VDMA会持续以60Hz频率读取内存。这意味着VDMA和LVGL不能同时读写同一块内存。简单的双缓冲方案看似可行，但实际上还存在第三个问题。

3.3 AXI VDMA缓冲区切换延迟

当LVGL请求VDMA切换缓冲区时，最坏情况下VDMA需要完成当前帧的读取才会开始新缓冲区的读取。在此期间，前一帧的内容可能已被LVGL修改。针对这个问题，我们提出三种解决方案：

  1. 三缓冲方案：三重缓冲提升了渲染与数据传输的并行性。当一个缓冲区完成渲染而另一个正在进行DMA传输时，第三个缓冲区可立即开始下一帧渲染。即使遇到最坏情况（VDMA刚开始读取旧帧），LVGL仍有另外两个缓冲区可用。

  2. VDMA中断同步：开启VDMA中断功能，将LVGL刷新与DMA就绪同步，确保每次切换都已完成上一帧读取。

  3. 四缓冲乒乓操作（来自Hello FPGA论坛的方案）：建立四个缓冲区，两个用于显存，两个用于LVGL，通过ARM核心的DMA进行内存复制。这种方法在LVGL 8版本可行，但在9版本中由于API变化不再推荐。

本文选择三缓冲方案作为实现方案，因其在性能和实现复杂度上取得了良好平衡。

4. PL硬件设计实现

4.1 创建Vivado工程

首先在Vivado中创建Block Design工程，添加Zynq处理器IP核。关键配置如下：

  1. 开启两个AXI接口（一主一从）

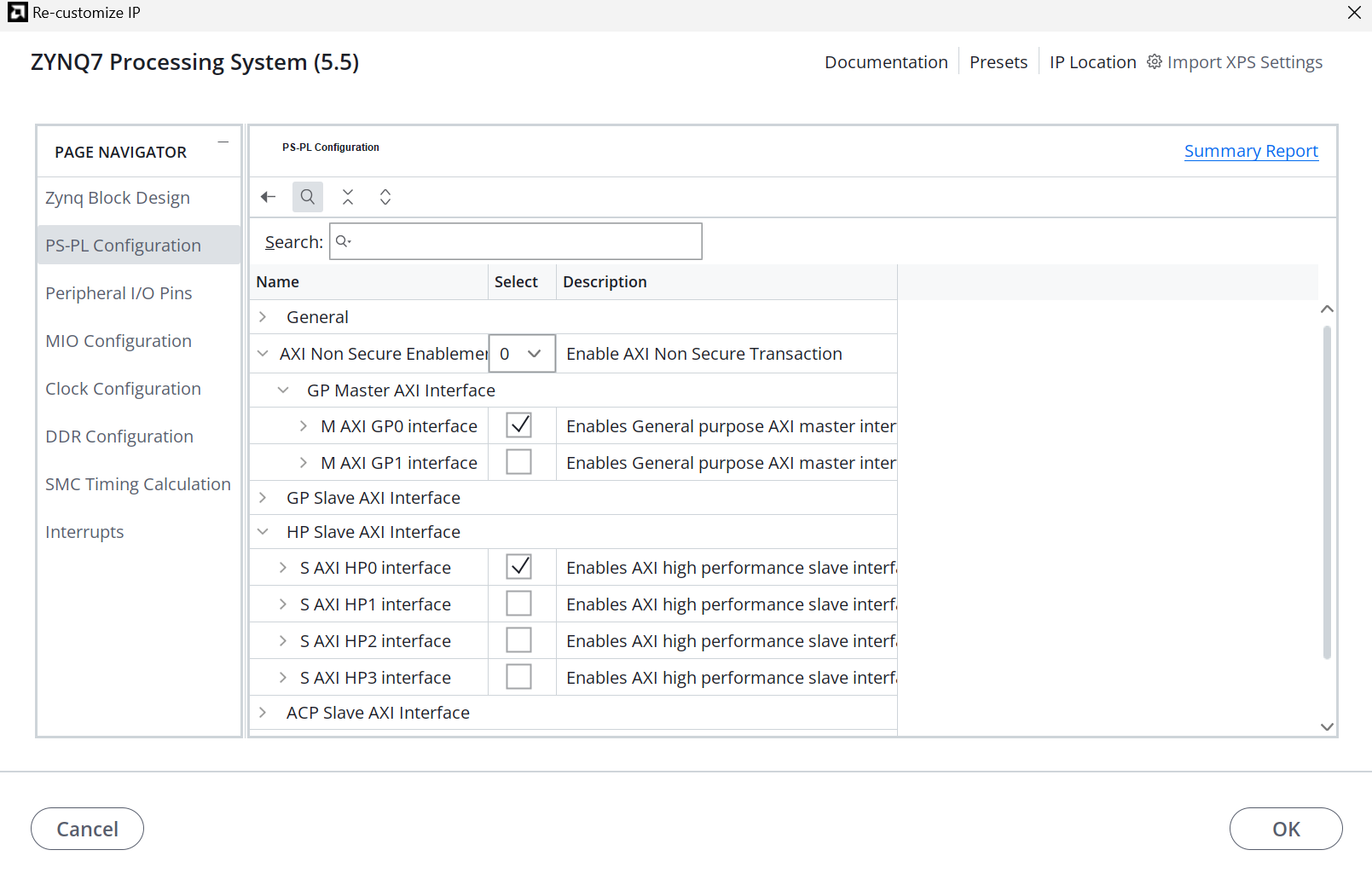

    AXI接口配置

  2. 启用必要的外设：UART、I2C、TTC0、TTC1（可选）、EMIO

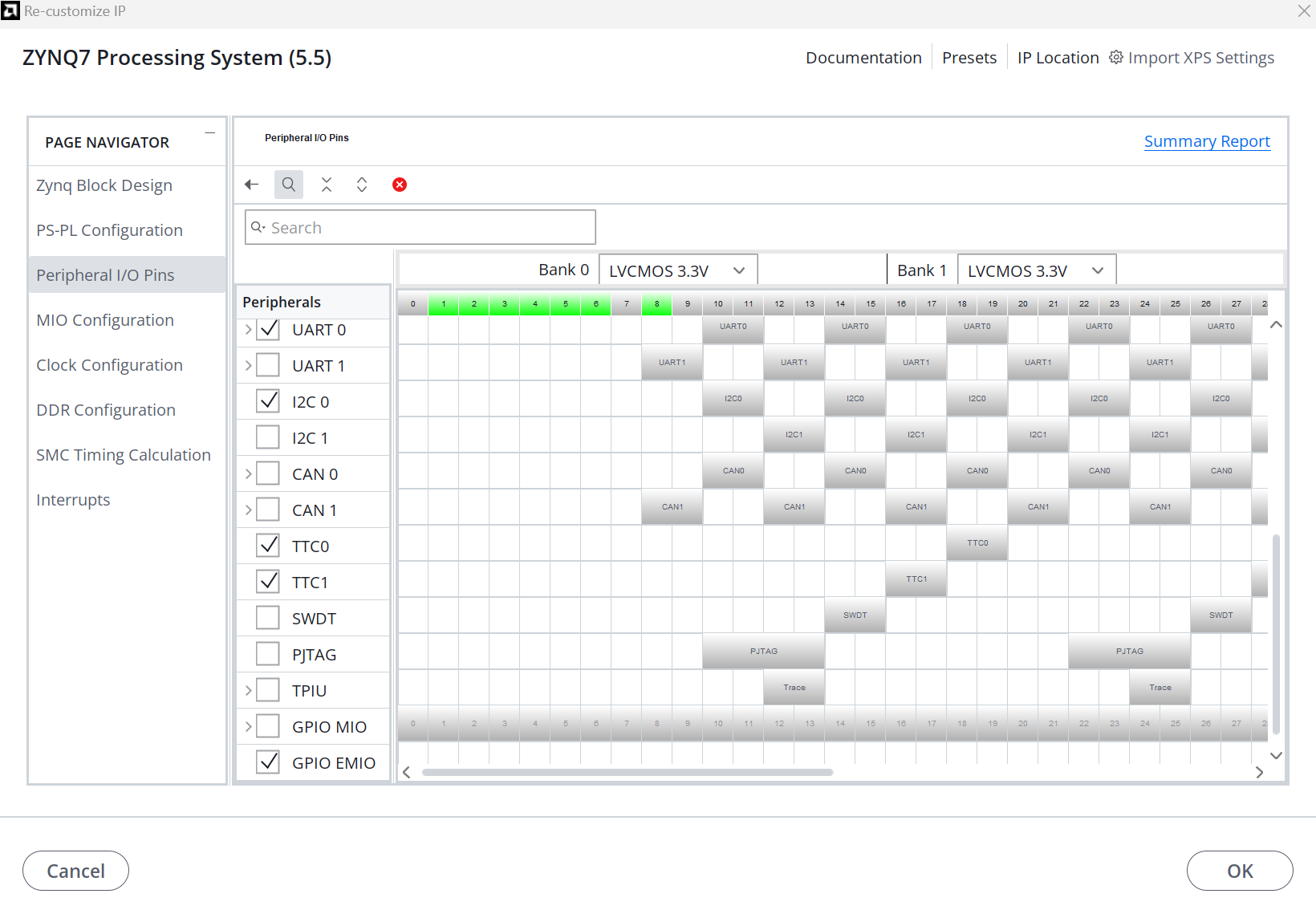

    外设配置

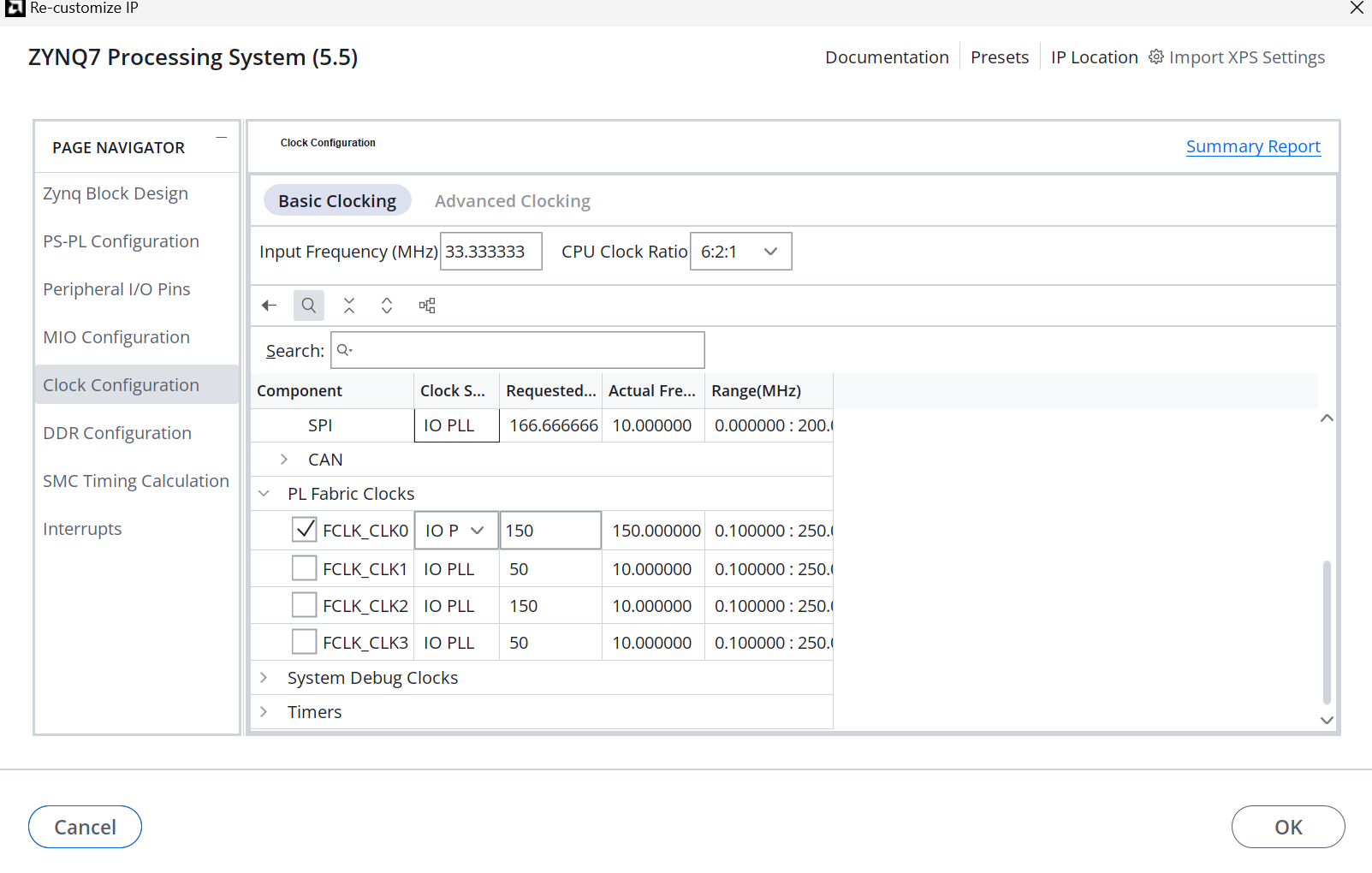

  3. 配置时钟：为AXI互联分配专用PLL时钟
    时钟配置

4.2 添加视频控制IP

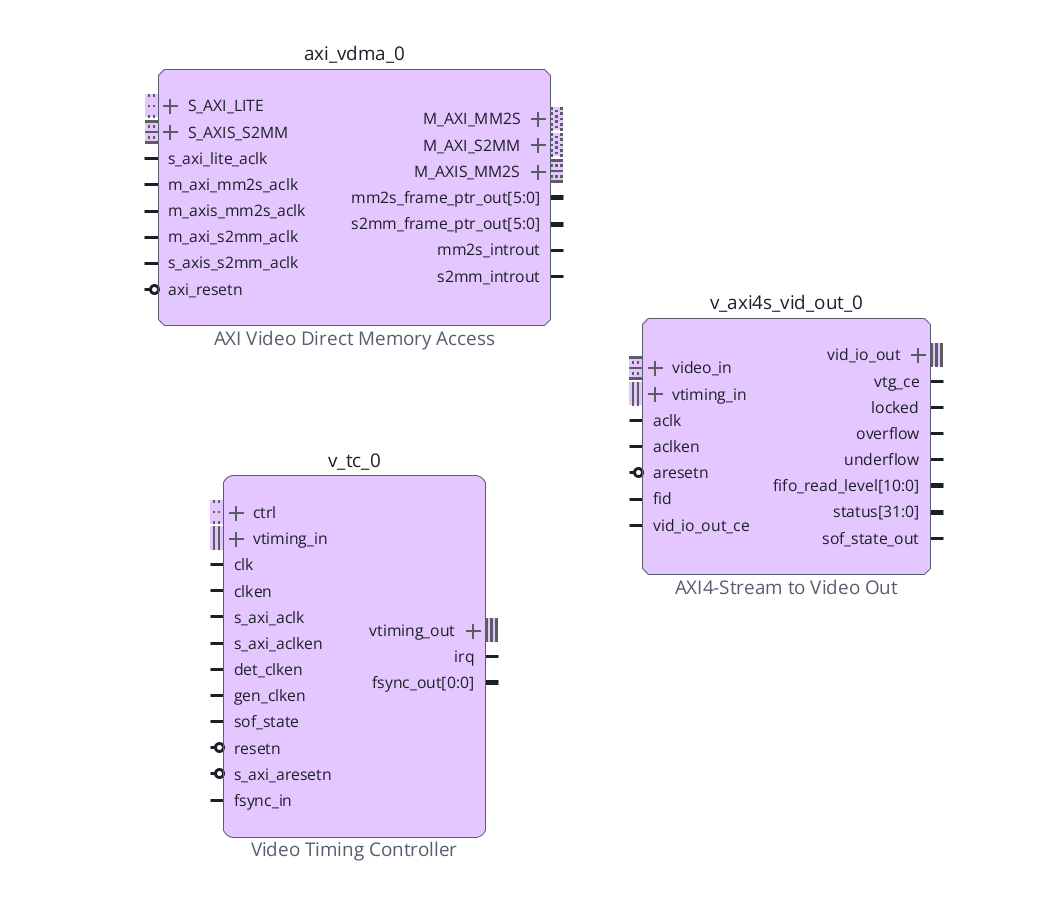

添加以下三个关键IP核：

  1. AXI Video Direct Memory Access (VDMA)
  2. Video Timing Controller
  3. AXI4-Stream to Video Out
    视频IP添加

4.3 IP核配置

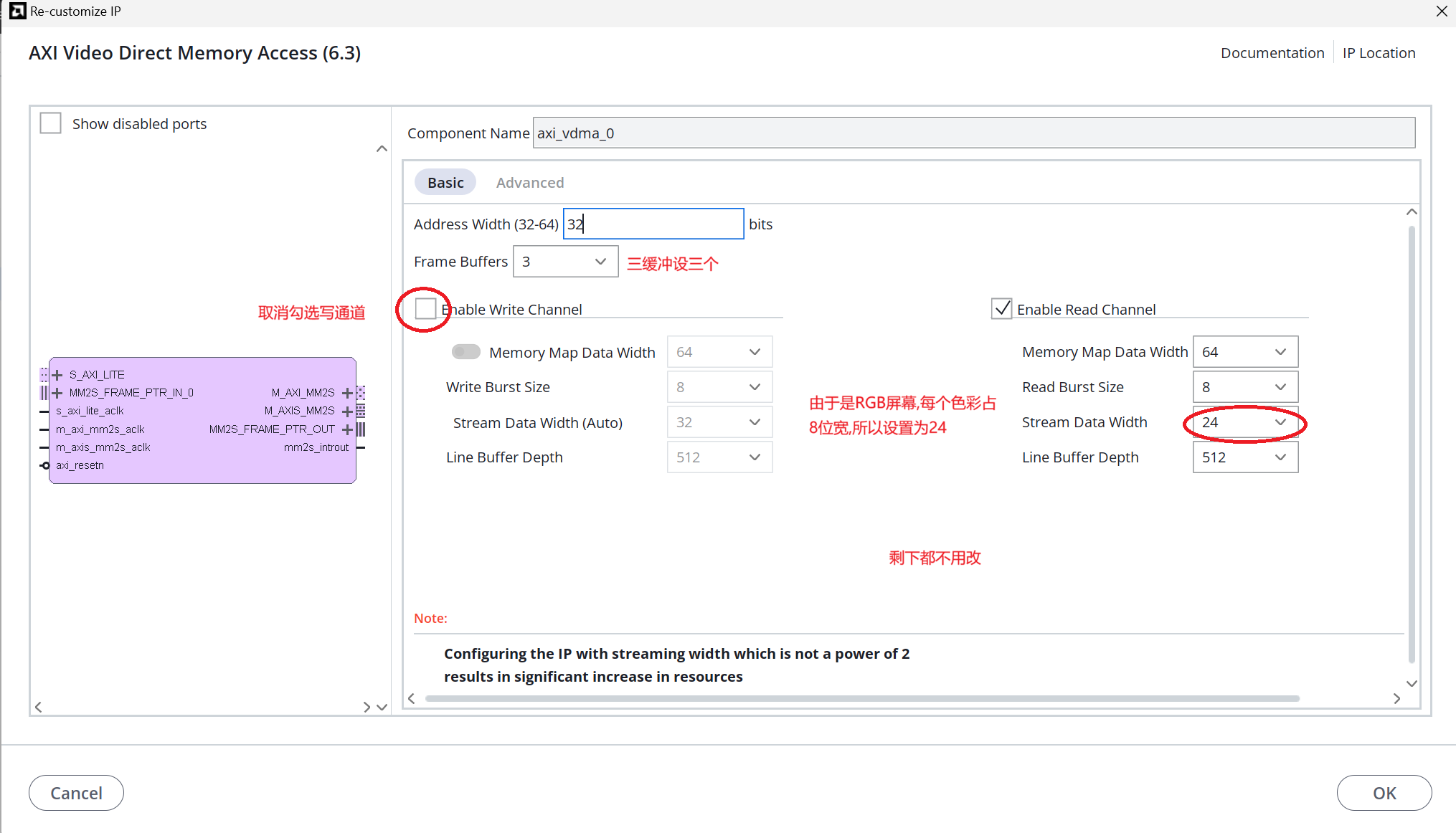

  1. AXI VDMA配置：

    • 启用读通道
    • 设置帧缓冲数量为3（对应三缓冲方案）
    • 配置合适的存储器映射
      VDMA配置

  2. Video Timing Controller配置：

    • 根据显示屏规格设置时序参数
    • 配置适当的像素时钟

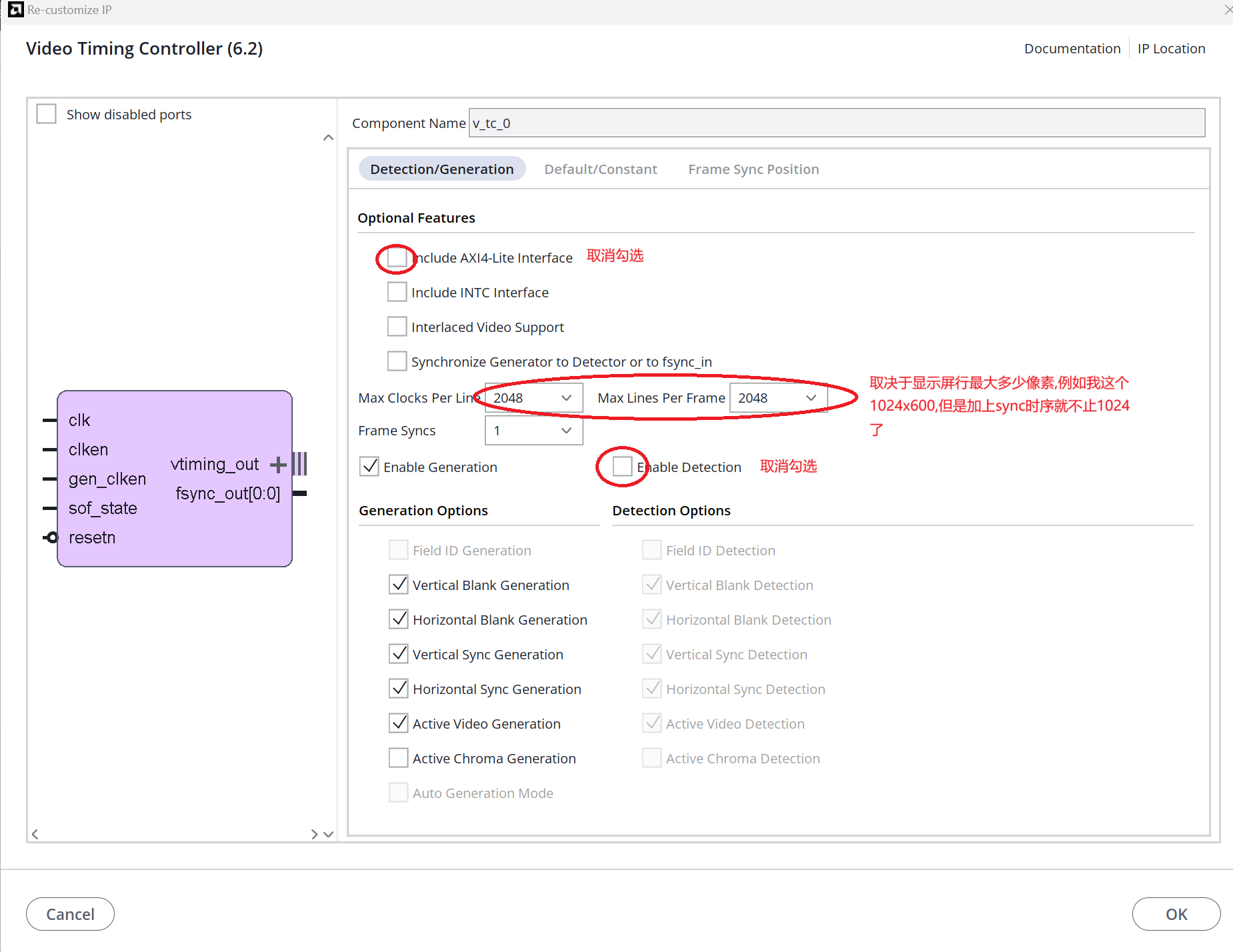

      时序控制器配置

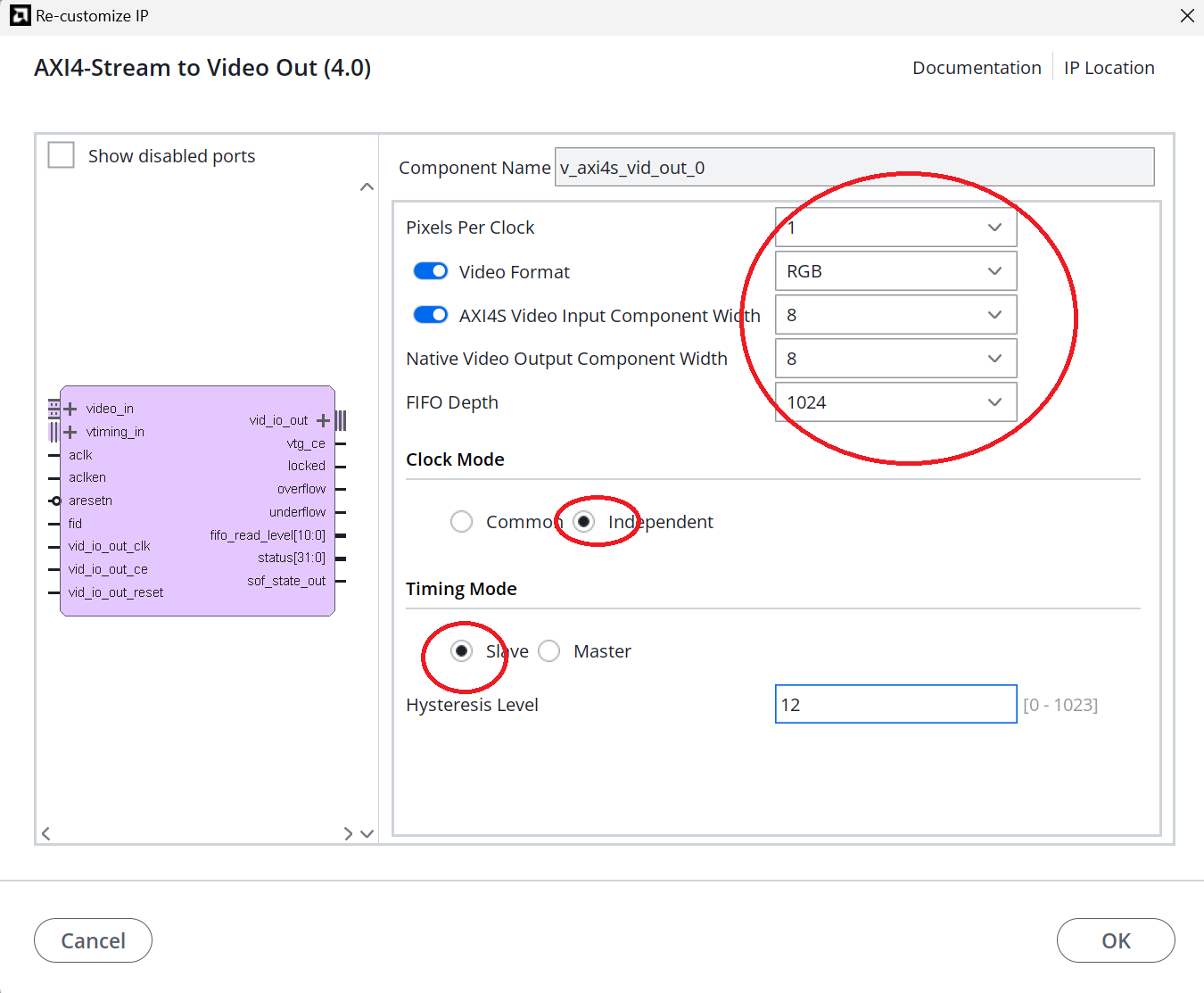

  3. AXI4-Stream to Video Out配置：

    • 设置正确的色彩空间和像素格式
    • 配置与VDMA的接口参数
      视频输出配置

4.4 系统连接

按照以下步骤连接各模块：

  1. 连接主要数据通路

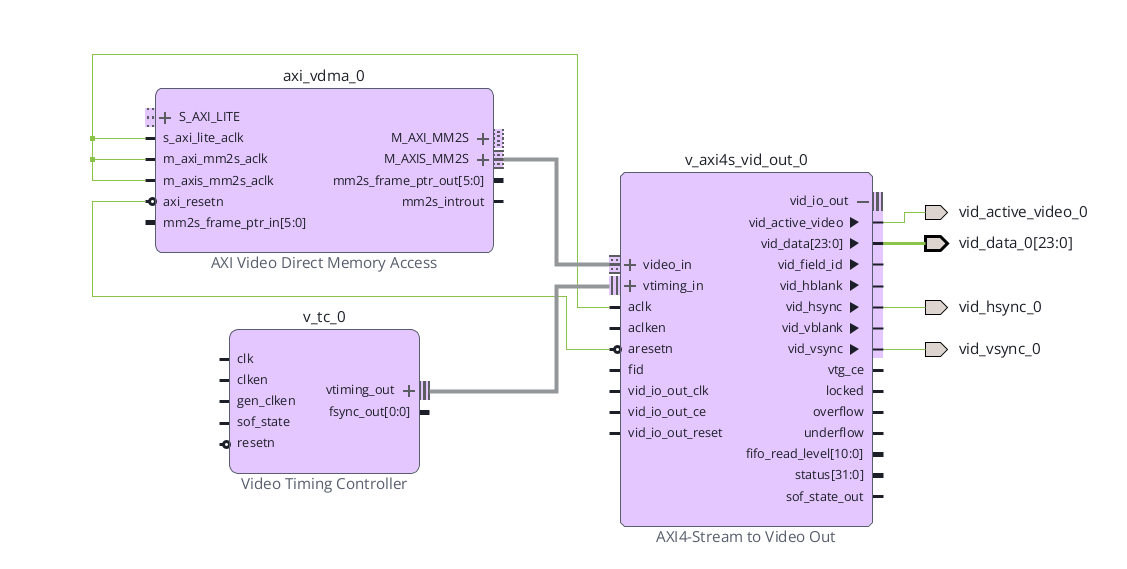

    数据通路连接

  2. 连接复位与时钟

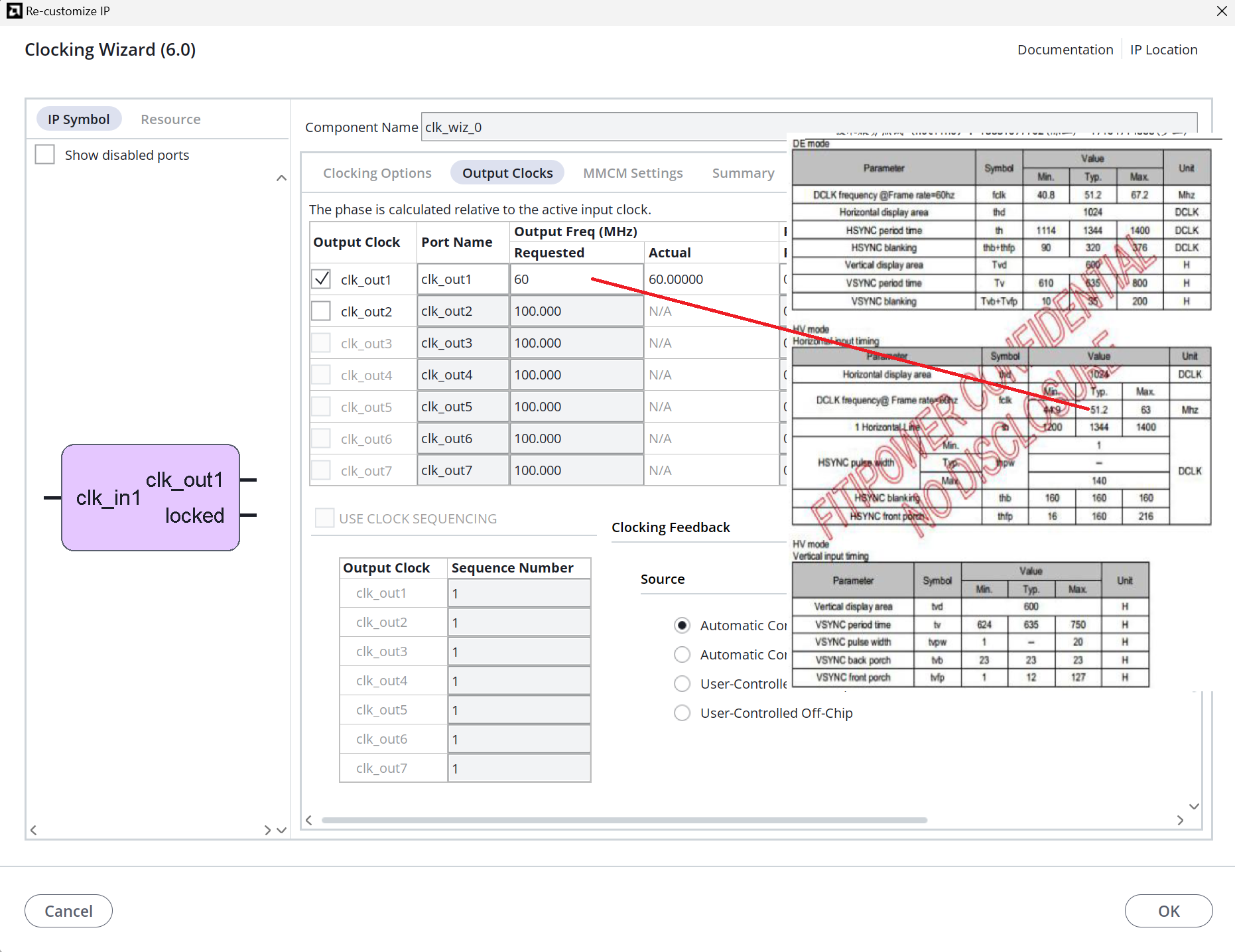

    • 注意区分AXI互联时钟和RGB显示屏同步时钟两个时钟域
      时钟连接

  3. 完成总体连接

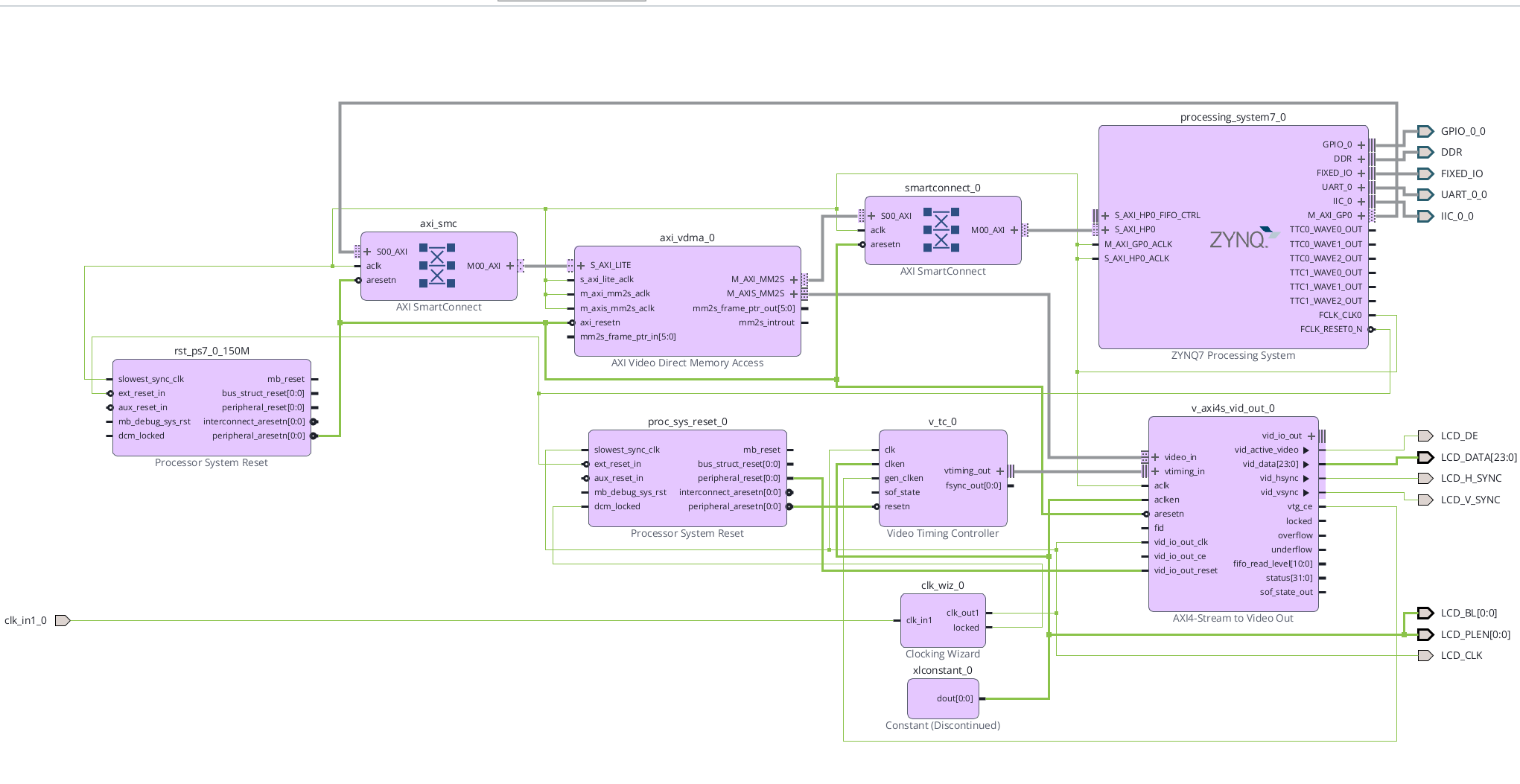

    总体连接图

4.5 引脚约束与工程导出

为所有使用的IO添加引脚约束，例如：

tcl复制set_property IOSTANDARD LVCMOS33 [get_ports LCD_CLK]
set_property PACKAGE_PIN AA22 [get_ports LCD_CLK]

完成约束后，综合工程并导出.xsa文件，供Vitis软件开发使用。

5. PS软件设计

5.1 Vitis工程设置

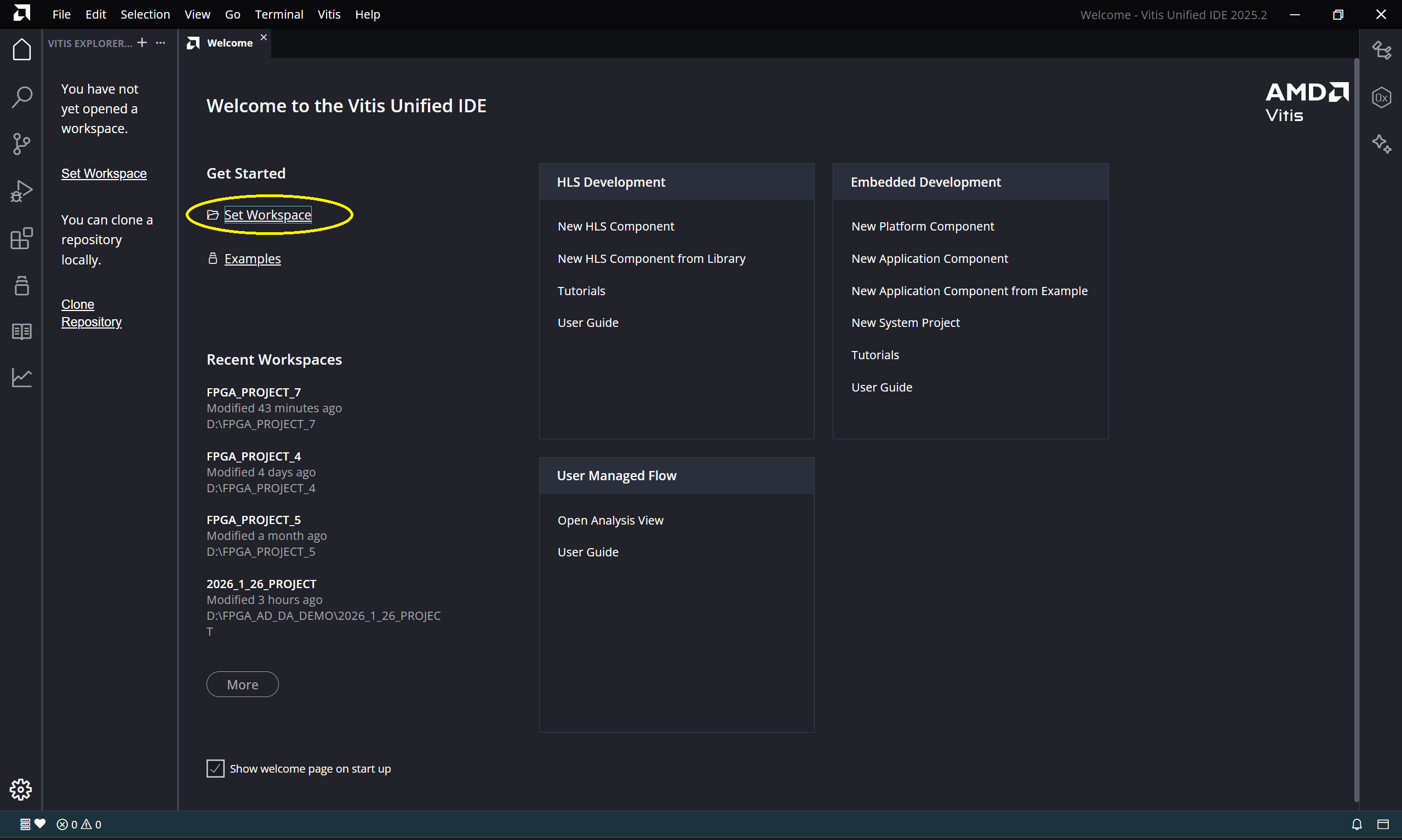

  1. 创建工作区
    工作区设置

  2. 创建Platform工程

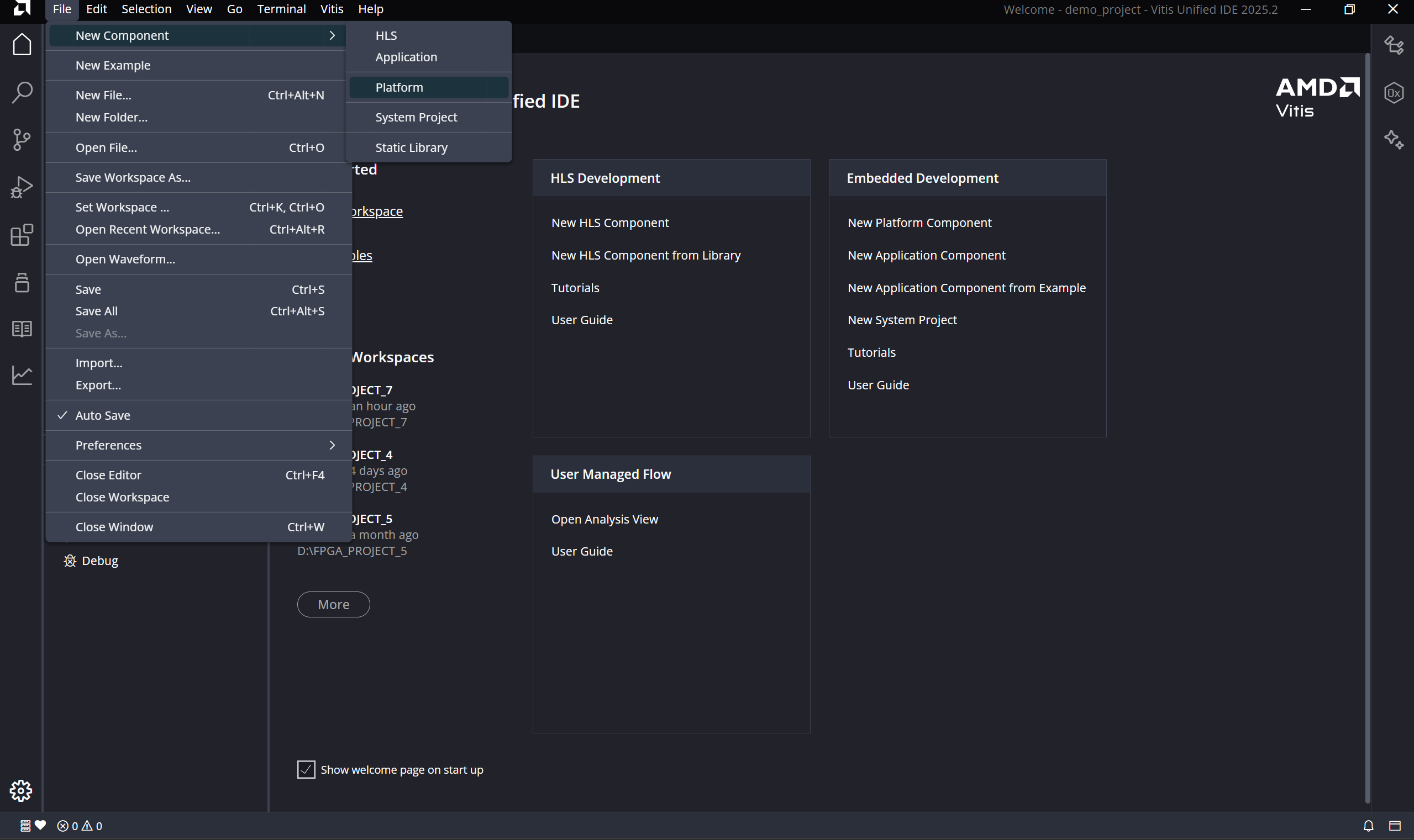

    • 导入Vivado生成的.xsa文件
    • 选择FreeRTOS作为操作系统
      平台创建

  3. 修改FreeRTOS tick rate为1000，使系统以ms为单位运行

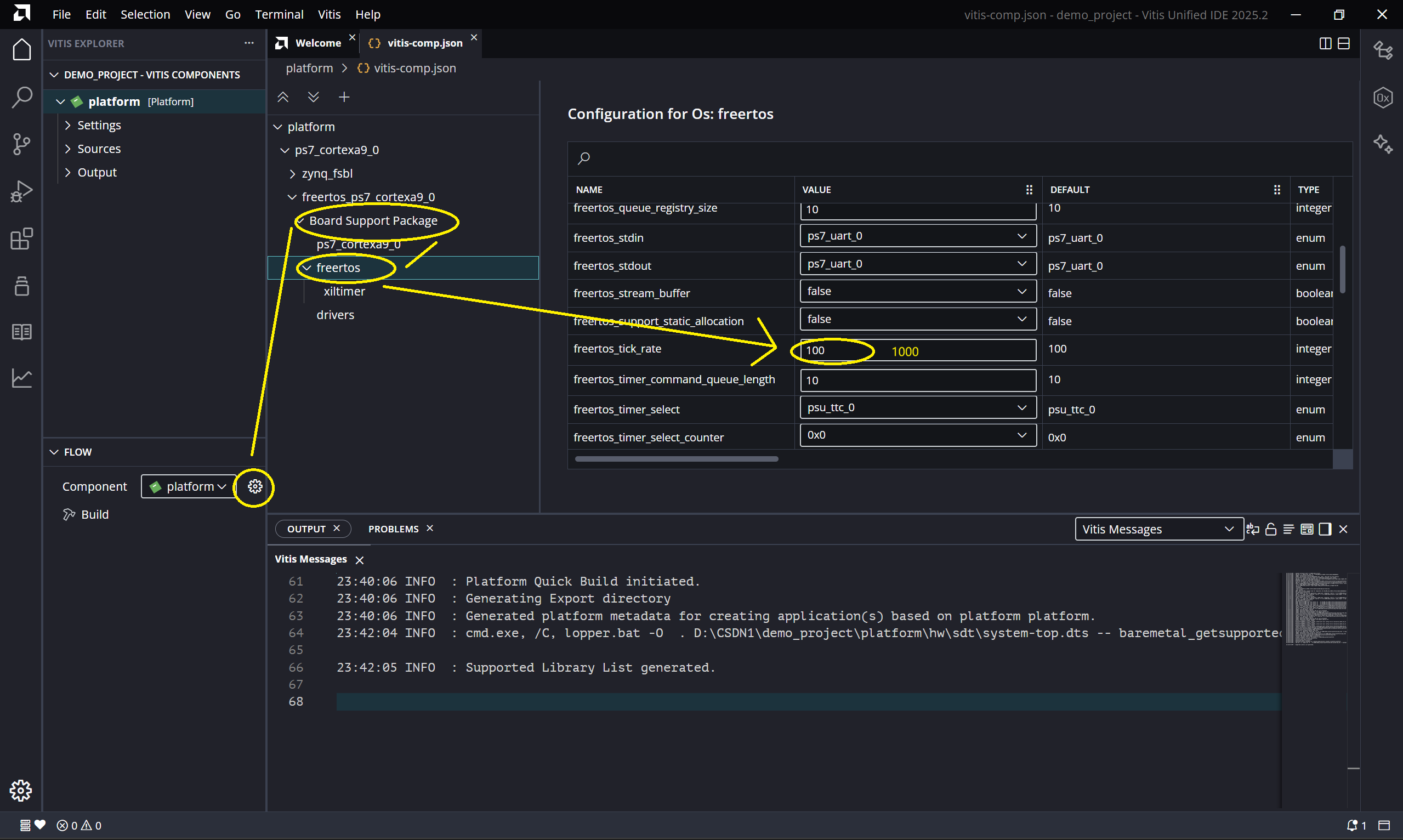

    FreeRTOS配置

5.2 创建应用程序

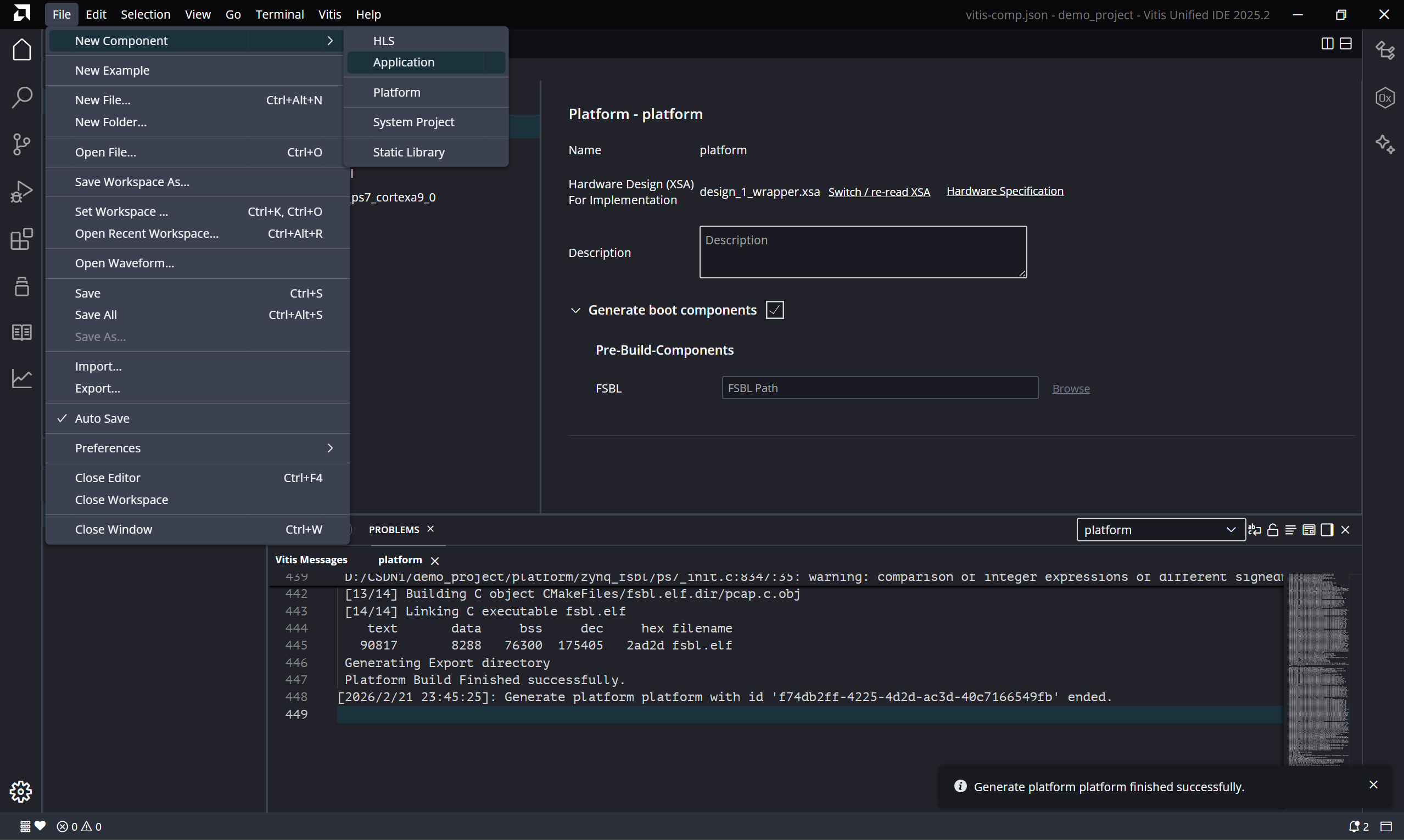

  1. 新建Application工程

    • 选择之前创建的Platform
    • 选择手动构建模式以提高开发效率
      应用创建

  2. 备份关键文件

    • 备份CMakeLists.txt和链接脚本
    • 这些文件在后续修改中可能被覆盖

5.3 修改链接脚本

关键修改点：

  1. 增加堆栈大小：
c复制_STACK_SIZE = DEFINED(_STACK_SIZE) ? _STACK_SIZE : 0x80000;
_HEAP_SIZE = DEFINED(_HEAP_SIZE) ? _HEAP_SIZE : 0x80000;
  1. 划分DDR区域：
c复制MEMORY {
   ps7_ddr_0 : ORIGIN = 0x00100000, LENGTH = 0x0C800000 /* 200 MB */
   ps7_ddr_user : ORIGIN = 0x0C900000, LENGTH = 0x13200000
}
  1. 添加LVGL专用缓冲区段：
c复制.lv_buf (NOLOAD) : {
   . = ALIGN(64);
   __lv_buf_start = .;
   KEEP(*(.lv_buf))
   KEEP(*(.lv_buf.*))
   __lv_buf_end = .;
   . = ALIGN(64);
} > ps7_ddr_user

这样可以在代码中通过特定属性声明缓冲区：

c复制static uint8_t frame_buffer0[SCREEN_WIDTH*SCREEN_HEIGHT*3] __attribute__ ((section(".lv_buf"), aligned(64)));

5.4 配置CMake构建系统

  1. 启用C++支持：
cmake复制enable_language(C CXX ASM)
set(CMAKE_CXX_STANDARD 17)
  1. 添加LVGL构建配置：
cmake复制set(LV_CONF_PATH ${CMAKE_CURRENT_SOURCE_DIR}/lvgl/lv_conf.h)
set(LV_CONF_BUILD_DISABLE_EXAMPLES ON)
add_subdirectory(lvgl)
  1. 启用NEON指令集优化：
cmake复制set(USER_COMPILE_OTHER_FLAGS "-mfpu=neon")

5.5 LVGL配置

  1. 下载LVGL源码：
bash复制git clone https://github.com/lvgl/lvgl.git

  1. 修改lv_conf.h：

    • 启用配置文件：
    c复制#if 1 /* Set this to "1" to enable content */
    • 设置颜色深度：
    c复制#define LV_COLOR_DEPTH 24
    • 配置内存大小：
    c复制#define LV_MEM_SIZE (128 * 1024U)
    • 启用FreeRTOS支持：
    c复制#define LV_USE_OS LV_OS_FREERTOS
    • 启用NEON优化：
    c复制#define LV_USE_DRAW_SW_ASM LV_DRAW_SW_ASM_NEON

6. 关键代码实现

6.1 FreeRTOS中断控制器配置

在FreeRTOS环境下，SCUGIC中断控制器会在vTaskStartScheduler()中配置。为避免冲突，我们需要特殊处理：

c复制void setup_fpga_irq(uint32_t intr_id, irq_trigger_t trig, uint8_t priority,
                   Xil_InterruptHandler handler, void *callback_ref) {
    // 获取GIC配置
    const XScuGic_Config *cfg = XScuGic_LookupConfig(XPAR_XSCUGIC_0_BASEADDR);
    if (cfg == NULL) return;

    // 配置中断触发类型
    const UINTPTR icfgr_addr = dist + GIC_DIST_ICFGR_OFFSET(intr_id);
    u32 icfgr = Xil_In32(icfgr_addr);
    icfgr &= ~(0x3U << icfgr_shift);
    icfgr |= ((trig == IRQ_EDGE ? 0x2U : 0x0U) << icfgr_shift);
    Xil_Out32(icfgr_addr, icfgr);

    // 设置优先级和目标CPU
    u32 prio_reg = Xil_In32(prio_addr);
    prio_reg = (prio_reg & ~(0xFFU << prio_shift)) | (((u32)priority & 0xFFU) << prio_shift);
    Xil_Out32(prio_addr, prio_reg);

    // 注册中断处理程序
    XScuGic_RegisterHandler(cpu, intr_id, handler, callback_ref);
    XScuGic_EnableIntr(dist, intr_id);
}

6.2 VDMA驱动实现

VDMA驱动主要包括初始化和帧切换功能：

c复制// 初始化VDMA
void init_pl_vdma0(uint8_t *buf0, uint8_t *buf1, uint8_t *buf2) {
    XAxiVdma_Config *pl_vdma_0_config;
    XAxiVdma_DmaSetup read_cfg;

    // 查找并初始化VDMA配置
    pl_vdma_0_config = XAxiVdma_LookupConfig(VDMA_DEVICE_ID);
    XAxiVdma_CfgInitialize(&pl_vdma_0, pl_vdma_0_config, pl_vdma_0_config->BaseAddress);

    // 配置读取参数
    memset(&read_cfg, 0, sizeof(read_cfg));
    read_cfg.VertSizeInput = SCREEN_HEIGHT;
    read_cfg.HoriSizeInput = SCREEN_WIDTH * 3;
    read_cfg.Stride = SCREEN_WIDTH * 3;
    read_cfg.EnableCircularBuf = 1;
    read_cfg.FrameStoreStartAddr[0] = (UINTPTR)buf0;
    read_cfg.FrameStoreStartAddr[1] = (UINTPTR)buf1;
    read_cfg.FrameStoreStartAddr[2] = (UINTPTR)buf2;

    // 配置并启动VDMA
    XAxiVdma_DmaConfig(&pl_vdma_0, XAXIVDMA_READ, &read_cfg);
    XAxiVdma_SetFrmStore(&pl_vdma_0, 3, XAXIVDMA_READ);
    XAxiVdma_DmaStart(&pl_vdma_0, XAXIVDMA_READ);
    XAxiVdma_StartParking(&pl_vdma_0, 0, XAXIVDMA_READ);
}

// 切换帧缓冲区
void vdma_switch_frame(uint32_t index) {
    if (index > 2) return;
    XAxiVdma_StartParking(&pl_vdma_0, index, XAXIVDMA_READ);
}

6.3 LVGL初始化与接口实现

  1. 初始化LVGL：
c复制void lvgl_init() {
    lv_init();
    lv_disp_drv_init(&disp_drv);
    disp_drv.hor_res = SCREEN_WIDTH;
    disp_drv.ver_res = SCREEN_HEIGHT;
    disp_drv.flush_cb = my_flush_cb;
    lv_disp_drv_register(&disp_drv);
}
  1. 实现显示刷新回调：
c复制static void my_flush_cb(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p) {
    // 刷新Cache确保数据一致性
    Xil_DCacheFlushRange((INTPTR)color_p, lv_area_get_size(area) * sizeof(lv_color_t));

    // 切换VDMA缓冲区
    current_buf = (current_buf + 1) % 3;
    vdma_switch_frame(current_buf);

    // 通知LVGL刷新完成
    lv_disp_flush_ready(disp_drv);
}

7. 性能优化与问题排查

7.1 性能优化技巧

  1. NEON指令加速：

    • 在CMake中启用NEON支持
    • 在LVGL配置中开启NEON优化
    • 实测显示moving wallpaper测试从29fps提升到45fps

  2. 内存访问优化：

    • 确保缓冲区64字节对齐
    • 使用专用DDR区域减少内存碎片

  3. 渲染优化：

    • 合理设置LVGL刷新周期
    • 使用局部刷新而非全屏刷新

7.2 常见问题排查

  1. 显示异常：

    • 检查色彩通道顺序（RGB/BGR）
    • 验证时序参数是否正确
    • 确保Cache刷新范围正确

  2. VDMA卡死：

    • 检查缓冲区地址是否有效
    • 验证中断配置是否正确
    • 确保时钟和复位信号稳定

  3. LVGL渲染慢：

    • 检查是否启用了NEON优化
    • 验证内存配置是否足够
    • 调整LVGL任务优先级

8. 项目总结与扩展

通过本文介绍的方法，我们成功在Zynq平台上实现了LVGL到RGB显示屏的移植。三缓冲方案有效解决了VDMA与LVGL的同步问题，NEON优化显著提升了渲染性能。

后续可能的扩展方向包括：

  1. 添加触摸屏支持
  2. 实现硬件加速的图形操作
  3. 集成更复杂的GUI应用

在实际开发中，建议先验证VDMA和显示屏的基本功能，再逐步集成LVGL。遇到问题时，可以从时序、缓存一致性和内存配置三个维度进行排查。
