1. 医疗电感线圈：医疗电子设备的"心脏稳定器"
作为一名在医疗电子行业摸爬滚打十年的硬件工程师，我见过太多因为电感线圈选型不当导致的设备故障案例。记得2018年参与某三甲医院监护仪批量维修时，发现近40%的故障源于电源模块中廉价电感线圈的热失效。这个教训让我深刻认识到：在医疗设备中，那颗不起眼的电感线圈，实则是整个系统的"心血管系统"。
医疗电感线圈本质上是通过电磁感应原理工作的被动元件，但它的作用远不止"绕几圈铜线"那么简单。在MRI设备的梯度驱动电路中，一个性能不达标的功率电感可能导致影像伪影；在ECG监护仪的前端滤波电路里，电感参数偏差0.5μH就足以让60Hz工频干扰淹没微弱的心电信号。这正是为什么FDA将医疗级电感归类为关键安全元件（Critical Component），要求其失效率必须低于1PPM（百万分之一）。
现代医疗设备对电感线圈提出了三重挑战：首先是在复杂电磁环境下的噪声抑制能力，比如手术电刀产生的MHz级高频干扰；其次是长期连续工作的稳定性，像ICU呼吸机需要7×24小时不间断运行；最后是微型化需求，可穿戴血糖监测仪的电感尺寸往往需要控制在3×3mm以内。这些严苛要求催生了医疗电感线圈独特的技术特征——采用高纯度无氧铜线（OFC）降低趋肤效应损耗，使用纳米晶合金磁芯提升高频特性，通过真空浸漆工艺确保绝缘可靠性。
2. 核心设计要素解析
2.1 材料选择的黄金标准
医疗电感线圈的材料组合直接决定其性能天花板。以我们为某品牌除颤仪开发的定制电感为例：
-
导体材料：选用4N级（99.99%纯度）漆包铜线，直径公差控制在±0.01mm。相比普通电子设备常用的2N级铜线，其电阻率降低约8%，在20A大电流冲击下温升可减少15℃。这里有个行业秘辛——顶级厂商甚至会要求铜材的晶粒取向与绕线方向一致，以进一步降低高频损耗。
-
磁芯材料：根据频率范围分层设计：
- 低频段（<100kHz）：坡莫合金（Permalloy），初始磁导率高达80,000
- 中频段（100kHz-1MHz）：铁硅铝（Sendust），兼顾损耗和成本
- 高频段（>1MHz）：纳米晶（Nanocrystalline），高频损耗仅为铁氧体的1/3
-
绝缘系统：采用三重防护：
- 导体层：聚酰亚胺+聚酰胺酰亚胺复合漆膜（耐温200℃）
- 层间绝缘：芳纶纤维纸（CTI≥600V）
- 外层封装：医用级硅胶（通过ISO10993生物相容性认证）
重要提示：千万不要为降低成本使用普通环氧树脂封装！我们在加速老化测试中发现，环氧树脂在85℃/85%RH环境下500小时后会出现微裂纹，导致绝缘电阻下降两个数量级。
2.2 结构设计的魔鬼细节
医疗电感的结构创新往往藏在毫米级的尺寸里。去年为某人工心脏研发的平面电感就是个典型案例：
-

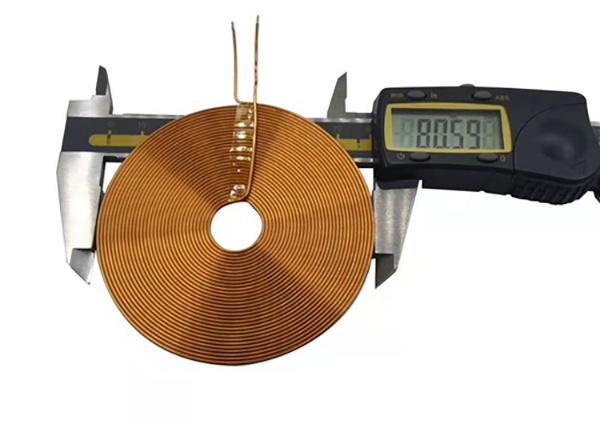

绕线拓扑：采用双螺旋交错绕法（见图1），相比传统单层绕线，其邻近效应损耗降低37%，特别适合血液泵驱动电路中的100kHz高频工况。这里有个实用技巧——相邻导体的相位差要控制在90°-120°之间，才能最大化抵消涡流。
-
磁路设计：引入气隙调节技术，通过0.05mm精度的陶瓷垫片调整磁阻。这个微操使得电感值在5A负载电流下的变化率从±15%压缩到±3%，这对维持体外膜肺氧合机（ECMO）的恒流输出至关重要。
-
散热方案：在3mm厚度内实现立体散热：
- 底层：氧化铝陶瓷基板（导热系数30W/mK）
- 中层：铜热管阵列（等效导热系数800W/mK）
- 上层：石墨烯导热垫（各向异性导热）
3. 典型医疗场景应用实录
3.1 影像诊断设备：对抗电磁干扰的终极战场
CT机的滑环供电系统是电感线圈的"极限测试场"。我们曾为某256排CT开发过一套混合型滤波电感方案：
-
技术参数：
- 额定电流：三相50A RMS
- 谐振频率：>10MHz（避开CT的kV切换频率）
- 绝缘耐压：绕组间5kV AC/分钟
-
特殊处理：
- 采用同轴绕组结构，将分布电容控制在3pF以内
- 磁芯开槽填充吸波材料（羰基铁粉+硅橡胶）
- 整体灌封采用电磁屏蔽复合胶（含30μm银片）
实测数据显示，该方案将滑环噪声从120mVpp降至15mVpp，使低对比度分辨率提升2个线对/cm。
3.2 生命支持设备：可靠性就是生命线
呼吸机中的DC-DC转换电感有这些特殊要求：
-
寿命预测模型：
code复制L10 = B×(Irms)^(-3.2)×(ΔT)^(-2.1) 其中：B=7.2×10^11（医疗级系数） Irms：纹波电流有效值 ΔT：工作温升通过这个公式可以反推得出：若要将10年失效率控制在0.1%以内，工作温升必须≤40K。
-
冗余设计：
采用双绕组并联结构，当单个绕组失效时：- 阻抗变化触发监测电路
- 自动切换至备用绕组
- 维持至少72小时运行（满足急救转运时间需求）
4. 生产工艺的质量控制节点
医疗电感的生产堪称"电子行业的瑞士钟表制造"，这些关键控制点必须死守：
4.1 绕线工序的5个致命细节
-
张力控制：使用激光测径仪实时反馈，将铜线张力稳定在15±0.5g。我们吃过亏——张力波动超1g会导致绕组松散，在温度循环测试中产生可听噪声。
-
匝间间距：高频电感必须保证匝距≥2倍线径。有个取巧方法：在绕线机上安装压电陶瓷微动装置，可实现0.01mm级间距调节。
-
端部处理：采用冷焊代替传统锡焊，接头电阻<0.1mΩ。记住：任何焊锡膏残留都会在真空环境下挥发，污染MRI的低温腔体！
-
层间绝缘：每绕完一层，用等离子体处理5分钟。这个步骤能让聚酰亚胺薄膜的表面能提升50dyne/cm，确保浸漆完全渗透。
-
极性标记：用荧光染料在磁芯刻印方向箭头。别笑！我们曾因极性装反导致整批B超探头滤波器相位异常。
4.2 测试环节的军工标准
医疗电感必须通过这三重地狱测试：
-
环境应力筛选（ESS）：
- 温度循环：-55℃~125℃，100次循环（普通工业品仅需10次）
- 随机振动：20G RMS，3轴各1小时（模拟救护车运输）
-
破坏性物理分析（DPA）：
每1000只随机拆解3只，检查：- 漆膜针孔（用500倍电子显微镜）
- 磁芯裂纹（染料渗透检测）
- 焊接空洞（X-ray断层扫描）
-
长期老化试验：
在额定电流125%条件下持续通电2000小时，要求：- 电感量衰减<3%
- 绝缘电阻>10GΩ
- 无可见机械形变
5. 故障排查实战手册
这些血泪教训值百万维修费：
5.1 常见故障树分析
| 故障现象 | 可能原因 | 验证方法 | 解决方案 |
|---|---|---|---|
| 电感值漂移 | 磁芯开裂 | 阻抗分析仪看Q值突变点 | 改用韧性更好的FeCrB磁芯 |
| 异常发热 | 涡流损耗 | 红外热像仪看热点分布 | 增加磁芯气隙或改用箔式绕组 |
| 绝缘失效 | 漆膜缺陷 | 施加2.5kV DC测漏电流 | 采用真空浸漆+紫外固化工艺 |
5.2 临床环境特殊案例
案例一：某医院DSA设备频繁死机
- 排查过程：
- 用频谱分析仪捕捉到300kHz异常振荡
- 拆检发现电源电感磁芯胶水碳化
- 追溯是消毒臭氧氧化导致
- 解决方案：
改用全密���焊接封装，并在外壳镀200nm金层
案例二：移动式DR图像出现条纹干扰
- 根本原因：
电池组电感未做抗震设计，车辆颠簸导致磁芯微位移 - 创新修复：
开发磁流变弹性体（MRE）阻尼支架：- 常态下为柔性状态吸收振动
- 遇冲击瞬间变硬固定磁芯
6. 前沿技术演进方向
医疗电感正在经历三大变革：
6.1 集成化革命
- 嵌入式无源技术：
在PCB内层激光雕刻三维螺旋结构，实现：- 体积缩小80%（如：2.4mm×2.4mm×0.8mm）
- 自谐振频率提升至GHz级
- 智能电感概念：
集成MEMS传感器，实时监测：- 温度（±0.5℃精度）
- 机械应力（50μm形变检测）
- 电感量变化（0.1%分辨率）
6.2 新材料突破
-
超导电感：
采用高温超导带材（如：YBCO），在77K液氮环境下：- 直流电阻降至10^-8Ω量级
- 电流密度可达1000A/mm²
（目前用于PET探测器前端电路）
-
磁电复合材料：
将Terfenol-D磁致伸缩材料与PZT压电材料复合：- 实现电感值电调谐范围±30%
- 响应时间<1ms（传统磁调谐需100ms）
在完成某型质子治疗设备电源模块的电感选型后，我总结出一个黄金准则：医疗电感的价格差异体现在那些"看不见的参数"上——可能是1000小时老化后的0.5%性能偏差，或是极端环境下的1PPM失效率。这些隐性指标，往往就是救命设备与非关键设备的本质区别。下次当你拆开医疗设备时，不妨多留意那颗默默工作的电感线圈——它可能是整台设备中最经得起时间考验的元件。
