1. OpenSerDes：开源全数字串行链路的设计与实现
作为一名从事芯片设计多年的工程师，我见证了开源硬件从概念到实践的快速发展过程。今天要分享的这个OpenSerDes项目，代表了开源硬件在高速接口领域的重要突破。这个基于Skywater 130nm工艺的全数字串行器/解串器(SerDes)设计，不仅完全开源，还实现了工艺可移植性，为ASIC设计带来了新的可能性。
SerDes是现代通信系统的核心组件，负责将并行数据转换为高速串行信号进行传输。传统SerDes设计通常采用混合信号电路，虽然性能优异但难以跨工艺移植。OpenSerDes的创新之处在于其全数字架构，使得设计可以通过标准APR工具直接综合到不同工艺节点，大大降低了设计迁移的成本和时间。

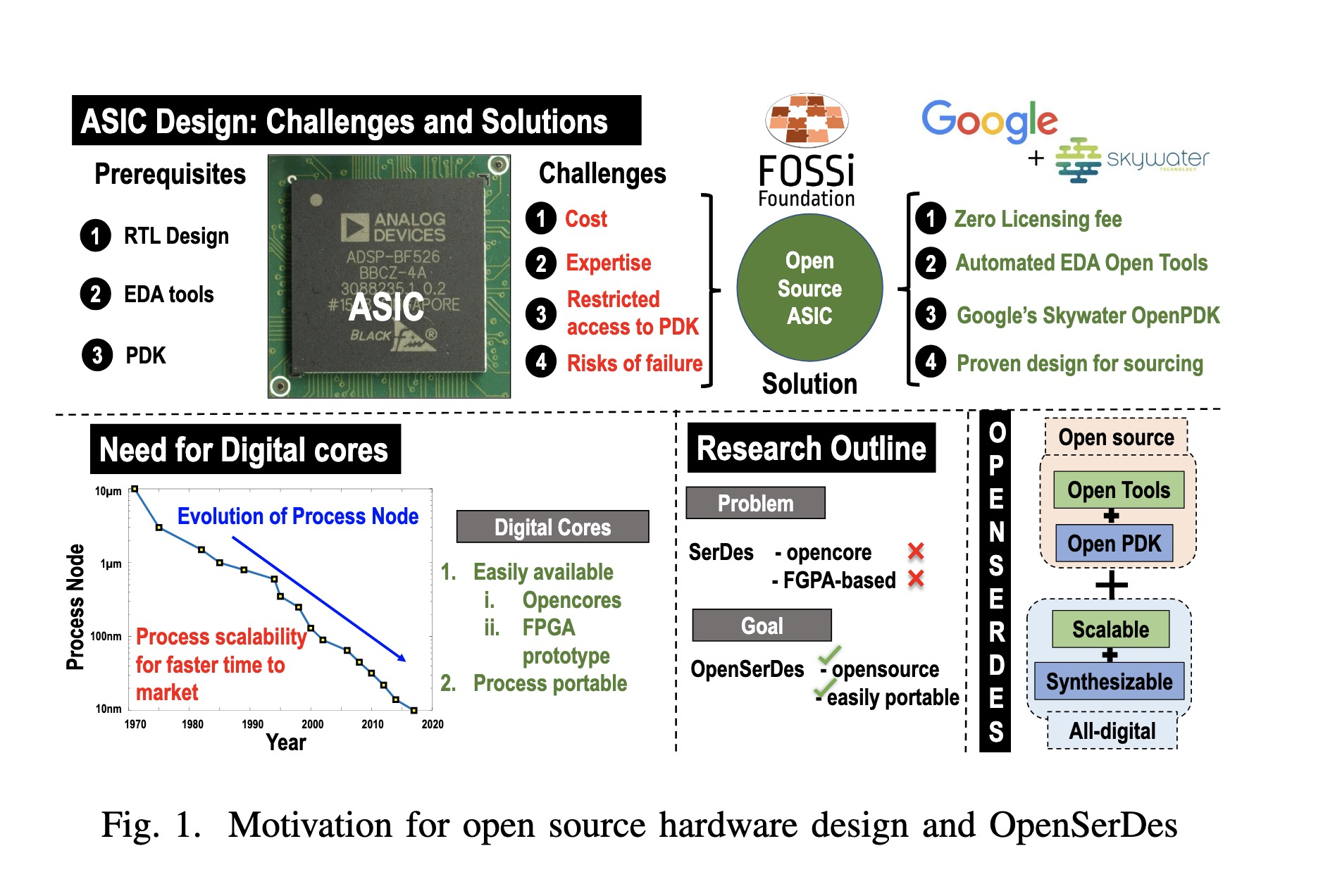

2. 开源硬件的价值与挑战
2.1 开源硬件的兴起
开源硬件运动始于1997年，但直到最近几年才真正蓬勃发展。RISC-V、OpenTitan等项目的成功证明了开源模式在硬件领域的可行性。与专有设计相比，开源硬件具有三大优势：
- 降低设计门槛：开源PDK(如Skywater 130nm)消除了昂贵的授权费用，使小型团队和个人也能进行ASIC设计
- 加速创新：社区协作模式允许设计者基于现有成果快速迭代，避免了重复造轮子
- 软硬件协同：开发者可以针对特定硬件特性优化软件，实现系统级性能提升
提示：在选择开源硬件项目时，需要关注社区的活跃度和文档的完整性，这对后续开发至关重要。
2.2 工艺可移植性的重要性
随着工艺节点不断微缩，设计迁移成为芯片开发的重要成本项。传统混合信号SerDes在工艺迁移时面临巨大挑战：
- 模拟电路需要根据新工艺特性完全重新设计
- 版图依赖工艺参数，无法直接复用
- 验证流程复杂，耗时长达数月
全数字设计通过使用标准单元和可综合代码，使工艺迁移变得简单高效。OpenSerDes采用这种设计理念，只需重新综合即可适配新工艺，大幅缩短开发周期。
3. OpenSerDes架构设计
3.1 整体架构
OpenSerDes采用典型的SerDes结构，包含发送端(TX)、接收端(RX)和时钟数据恢复(CDR)三大模块。与传统设计不同，所有模块都采用全数字实现，确保工艺可移植性。
3.2 发送端设计
发送端由串行器和驱动器组成，核心创新在于全数字驱动器的实现：
-
串行器：将8路32位并行数据转换为串行比特流
- 采用FSM(有限状态机)实现
- 使用Verilog编写，通过OpenLANE工具综合
-
驱动器：采用三级CMOS反相器链
- 电压模式设计，相比电流模式功耗更低
- 每级反相器尺寸经过优化，平衡驱动能力和功耗
- 可驱动2pF负载，输出摆幅达到轨到轨
verilog复制// 驱动器反相器链示例
module driver_chain(
input in,
output out
);
// 第一级：小尺寸，低功耗
invx1 inv1(.in(in), .out(net1));
// 第二级：中等尺寸
invx4 inv2(.in(net1), .out(net2));
// 第三级：大尺寸，强驱动
invx8 inv3(.in(net2), .out(out));
endmodule
3.3 接收端设计
接收端是设计的难点，需要在全数字约束下实现足够的灵敏度和速度：
-
前端感测电路：采用电阻反馈反相器
- 自偏置结构，工作在开关阈值附近
- 反馈电阻使用PMOS伪电阻实现
- 交流耦合输入，避免干扰偏置点
-
采样模块：CMOS反相器+D触发器
- 反相器提供轨到轨转换
- D触发器在时钟边沿采样数据
-
解串器：将串行数据恢复为并行格式
- 同样采用FSM实现
- 输出8路32位并行数据
3.4 时钟数据恢复(CDR)
CDR采用全数字过采样技术：
- 使用外部参考时钟生成多相位采样时钟
- 在数据跳变附近密集采样
- 数字逻辑确定最佳采样点
- 包含抖动校正和阈值调整功能
这种设计虽然比模拟CDR简单，但在2Gbps速率下已能满足许多应用需求。
4. 实现与验证
4.1 设计流程
OpenSerDes采用完整的开源工具链实现：
- RTL设计：Verilog编写核心逻辑
- 综合：使用Yosys进行逻辑综合
- 布局布线：OpenLANE完成物理实现
- 验证：Magic检查DRC，Netgen检查LVS
bash复制# OpenLANE流程示例
./flow.tcl -design OpenSerDes -tag latest -overwrite
4.2 性能指标
后仿真结果显示：
- 工作速率：2Gbps
- 灵敏度：34dB信道损耗下32mV
- 功耗：438mW(含串行器/解串器)
- 面积：0.24mm²(130nm工艺)
与传统混合信号SerDes相比，性能尚有差距，但已能满足许多中低速应用需求。

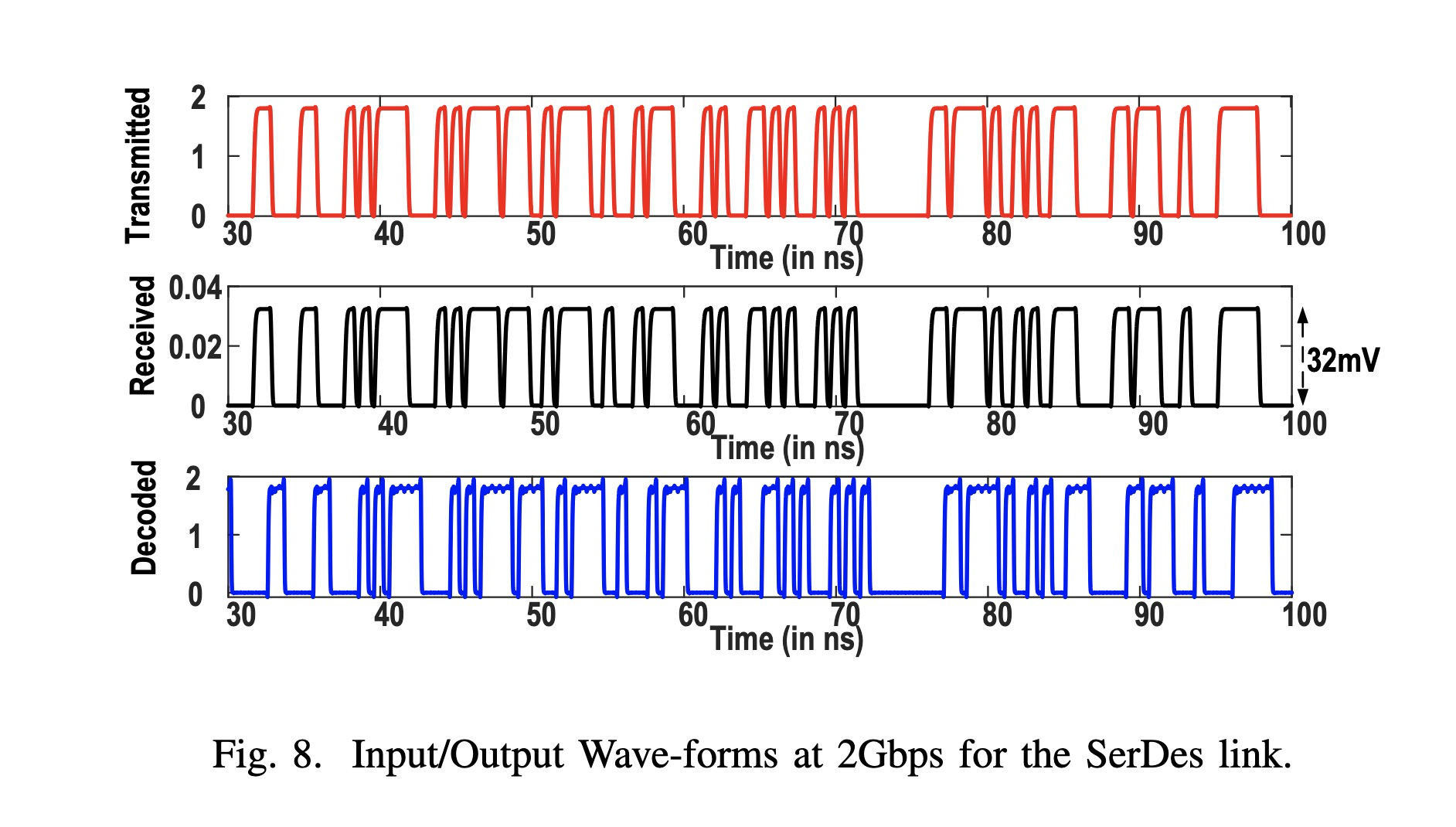

4.3 实测波形
图中显示2Gbps PRBS-31信号经过34dB损耗信道后的恢复效果，验证了设计的可行性。
5. 应用场景与优化建议
5.1 适用场景
OpenSerDes特别适合以下应用：
- PCIe 1.x/2.x接口：速率250Mbps-2Gbps
- 芯片间互连：EMIB等短距离连接
- 教育研究：学习SerDes设计的理想平台
5.2 优化方向
基于实际使用经验，提出以下优化建议：
-
功耗优化：
- 采用门控时钟技术降低动态功耗
- 优化反相器尺寸，减少短路电流
-
灵敏度提升：
- 增加可编程均衡器
- 采用多级增益结构
-
速率提升：
- 优化时序约束
- 采用更先进的CDR算法
6. 开源生态的思考
OpenSerDes的成功离不开开源EDA工具和PDK的支持。在实际使用中，我发现开源工具链虽然功能完备，但仍有一些需要注意的地方：
- 工具集成：不同工具间的数据交换需要额外处理
- 文档完善：部分工具文档不够详细，需要反复尝试
- 性能限制：与商业工具相比，处理大规模设计时效率较低
尽管如此，开源硬件生态的发展速度令人振奋。随着更多像Skywater PDK这样的资源出现，硬件创新的门槛将进一步降低。
这个项目最让我兴奋的不是它达到的技术指标，而是它展示的开源协作可能性。通过将完整设计开源，任何人都可以在此基础上进行改进，这种模式将极大加速SerDes技术的进步。在未来的工作中，我计划将这一设计移植到更先进的工艺节点，并探索其在AI加速器互连中的应用。
