Android安全启动机制与AVB技术深度解析

xmyams

1. Android安全启动基础解析

在嵌入式系统开发领域，安全启动机制是确保系统完整性的第一道防线。Android作为目前最主流的嵌入式操作系统之一，其安全启动方案经历了多次迭代演进。本文将深入剖析Android Verified Boot（AVB）的实现原理与技术细节，帮助开发者理解从Bootloader到内核再到用户空间的完整信任链构建过程。

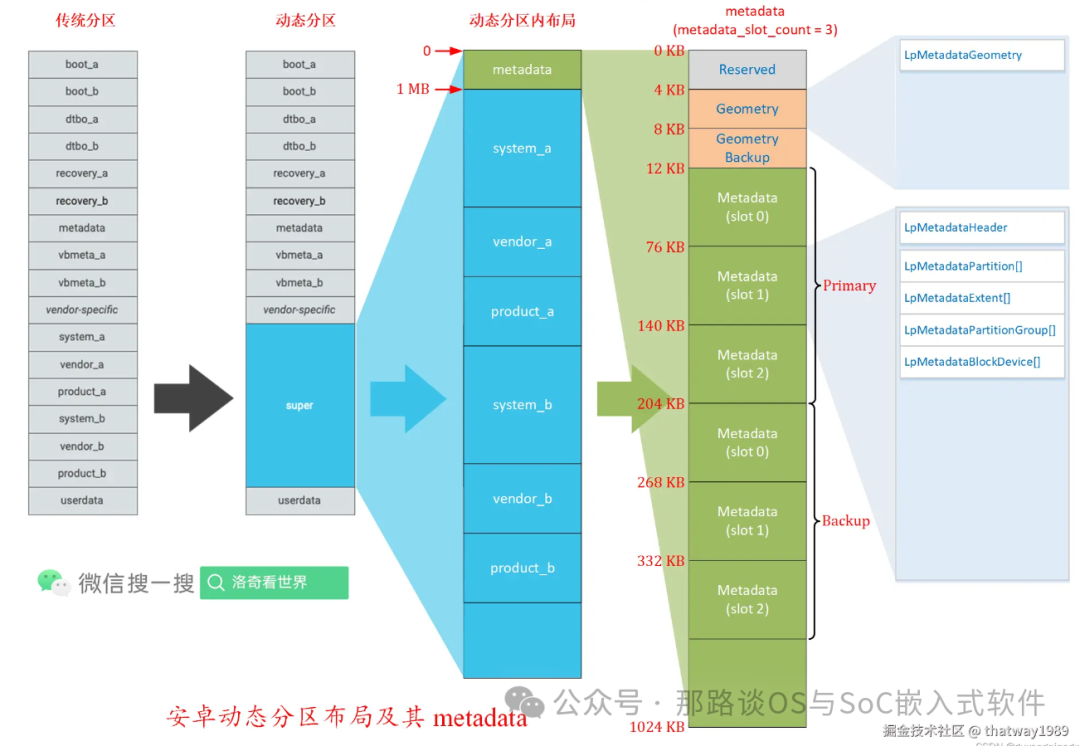

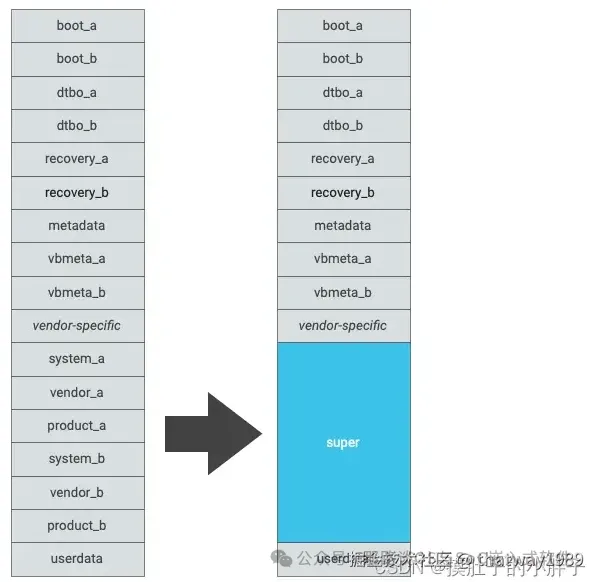

1.1 Android镜像分区体系

Android系统采用模块化的分区设计，每个分区承载特定的功能模块：

boot.img：包含Linux内核和初始内存盘(ramdisk)，是系统启动的第一环。其结构经过特殊设计：
- 2K/4K的文件头（包含魔数、内核加载地址等信息）
- 使用gzip压缩的内核镜像
- ramdisk根文件系统
- 可选的第二阶段加载程序
system.img：Android系统的核心，包含/system目录下的所有文件。在Android 9之后，该镜像已与ramdisk合并。
vendor.img：存放设备厂商的专有二进制文件，与AOSP代码分离。
vbmeta.img：AVB机制的核心，存储各分区的验证信息（哈希值、公钥等）。
userdata.img：用户数据分区，存储应用安装包和个人数据。

关键提示：在开发板移植时，需要特别注意各分区的大小设置。例如vendor分区过小会导致厂商驱动无法正常加载，建议预留至少256MB空间。

1.2 启动流程深度解析

Android启动流程可分为三个阶段：

1.2.1 Bootloader阶段

典型的双阶段Bootloader设计：

Stage1 (汇编层)：

关闭中断，初始化CPU和关键外设
设置异常向量表
配置内存控制器
将Stage2代码拷贝到RAM
设置C语言运行环境（栈指针、BSS段清零）

Stage2 (C语言层)：

c复制void stage2_main(void) {
    init_uart();  // 初始化调试串口
    setup_clocks(); // 配置时钟树
    detect_dram_size(); // 检测内存容量
    load_kernel_from_storage(); // 从存储设备加载内核
    verify_kernel_signature(); // 验证内核签名
    jump_to_kernel(); // 跳转到内核入口
}

1.2.2 内核初始化

内核启动后执行的关键操作：

初始化调度器、内存管理、中断系统
挂载ramdisk作为临时根文件系统
启动init进程（PID 1）

1.2.3 用户空间启动

init进程的工作流程：

解析init.rc配置文件
创建关键目录（/dev, /proc等）
启动ueventd处理设备节点
加载selinux策略
启动zygote等核心服务

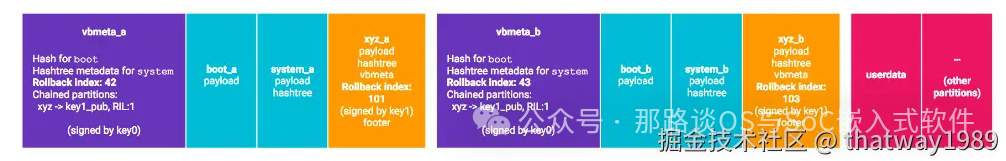

1.3 A/B分区设计

A/B系统通过双系统分区实现无缝升级：

slot元数据结构：

c复制struct slot_metadata {
    uint8_t priority;      // 启动优先级
    uint8_t tries_remaining; // 剩余尝试次数
    uint8_t successful;    // 上次启动是否成功
    uint8_t reserved[5];   // 保留字段
};

状态机决策逻辑：

c复制int select_slot() {
    if (slotA.successful && slotA.priority > slotB.priority)
        return SLOT_A;
    if (slotB.tries_remaining > 0)
        return SLOT_B;
    return FALLBACK_SLOT;
}

开发经验：在移植A/B系统时，需要确保存储设备有足够空间容纳两套系统镜像，通常需要预留至少1.5倍单系统大小的存储空间。

2. AVB技术深度剖析

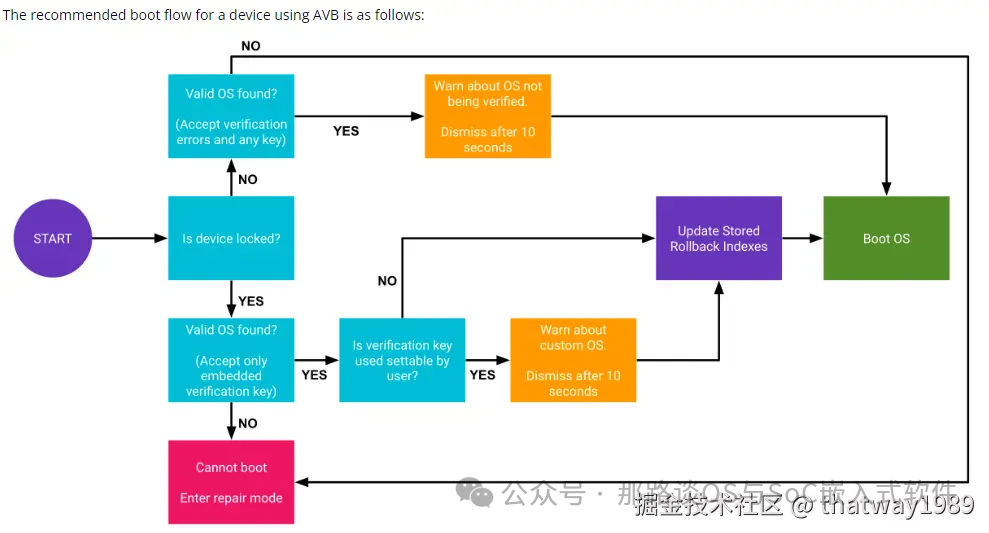

2.1 AVB架构设计

AVB采用分级验证机制：

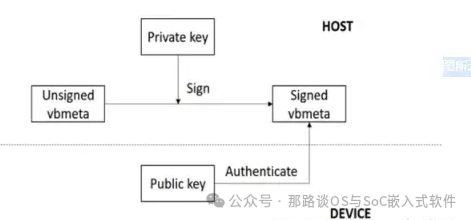

Bootloader层验证：
- 使用OEM公钥验证vbmeta分区签名
- 检查回滚索引防止版本降级
内核层验证：
- 通过dm-verity验证system分区完整性
- 使用哈希树实现按需验证
用户空间验证：
- init进程验证vendor分区
- fs_mgr处理挂载时的验证

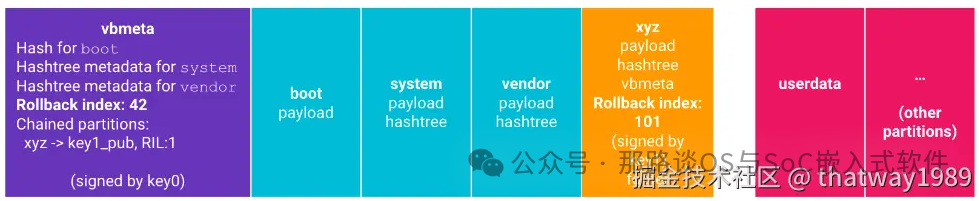

2.2 VBMeta核心结构

vbmeta镜像的二进制结构：

偏移量	字段	大小	说明
0x0000	魔数	4B	'AVB0'标识
0x0004	版本	4B	主次版本号
0x0008	签名偏移	8B	签名数据位置
0x0010	签名大小	8B	签名数据长度
0x0018	哈希偏移	8B	哈希数据位置
0x0020	哈希大小	8B	哈希数据长度

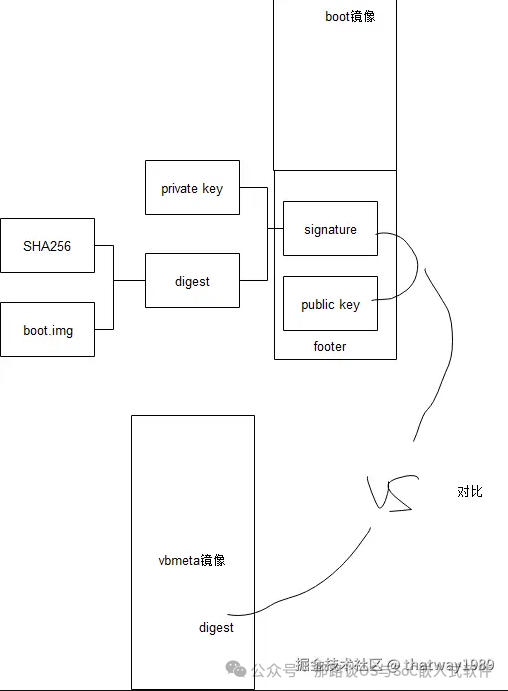

关键描述符类型：

哈希描述符：用于boot等小分区验证
哈希树描述符：用于system等大分区验证
链式分区描述符：用于分区验证委托

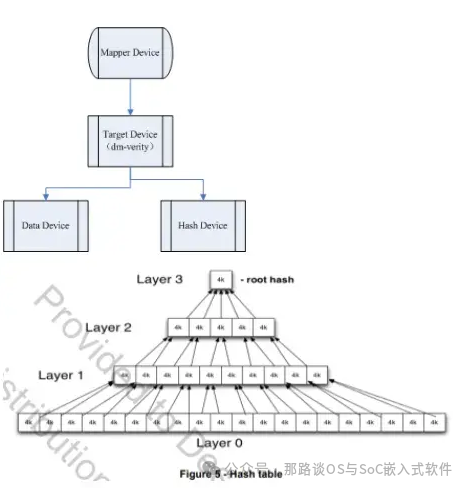

2.3 dm-verity实现细节

dm-verity的工作流程：

初始化阶段：

c复制static int dm_verity_ctr(struct dm_target *ti, unsigned argc, char **argv)
{
    // 解析内核参数
    // 创建dm设备
    // 初始化哈希树
}

I/O验证流程：

c复制static int verity_map(struct dm_target *ti, struct bio *bio)
{
    // 计算数据块哈希
    // 与哈希树中的值比对
    // 返回验证结果
}

错误处理机制：

c复制static void verity_error(struct dm_verity *v, struct dm_verity_io *io)
{
    // 记录错误日志
    // 触发内核告警
    // 根据配置决定是否拒绝访问
}

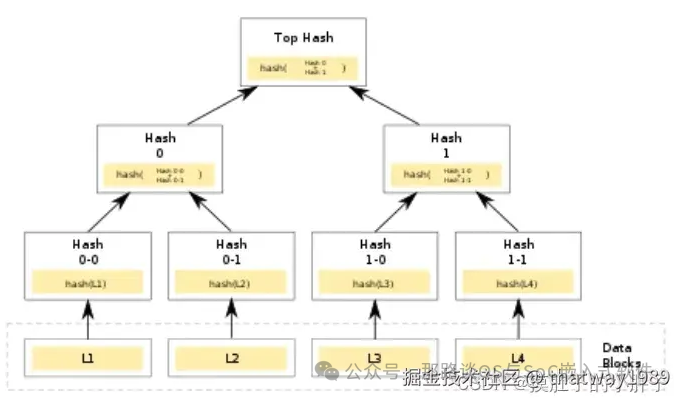

2.4 哈希树构建算法

Merkle树的构建过程：

将分区划分为4KB的数据块
计算每个块的SHA256哈希值
将哈希值两两拼接后再次哈希
递归计算直到生成根哈希

示例验证流程：

python复制def verify_block(data_block, hash_block, root_hash):
    current_hash = sha256(data_block)
    for level in hash_levels:
        sibling_hash = get_sibling_hash(hash_block, level)
        current_hash = sha256(current_hash + sibling_hash)
    return current_hash == root_hash

2.5 回滚保护实现

回滚索引的存储与验证：

防回滚存储：

c复制struct rollback_index {
    uint64_t version;
    uint8_t digest[SHA256_DIGEST_SIZE];
};

验证逻辑：

c复制int avb_verify_rollback_index(AvbSlotVerifyData* slot_data) {
    if (slot_data->rollback_index < stored_rollback_index) {
        avb_error("Rollback index violation\n");
        return AVB_SLOT_VERIFY_RESULT_ERROR_ROLLBACK_INDEX;
    }
    return AVB_SLOT_VERIFY_RESULT_OK;
}

3. 开发实践与问题排查

3.1 AVB密钥管理

密钥生成与使用规范：

生成RSA密钥对：

bash复制openssl genrsa -out oem_key.pem 4096
openssl rsa -in oem_key.pem -pubout -out oem_pub.pem

集成到Bootloader：

c复制const uint8_t oem_public_key[] = {
    0x30, 0x82, 0x01, 0x22, 0x30, 0x0d, 0x06, 0x09,
    // ... 完整的PEM格式公钥
};

安全建议：生产环境必须使用HSM（硬件安全模块）保护私钥，严禁将私钥直接存储在构建服务器上。

3.2 常见问题排查

问题1：验证失败导致启动卡住

排查步骤：

检查串口日志，确认失败的具体阶段
核对vbmeta签名使用的密钥与Bootloader内置是否一致
验证各分区哈希值是否匹配

问题2：dm-verity报告I/O错误

解决方案：

bash复制# 1. 进入recovery模式
# 2. 禁用dm-verity
adb disable-verity
# 3. 重新刷写system分区

问题3：A/B系统切换失败

调试方法：

bash复制# 查看当前slot状态
adb shell getprop ro.boot.slot_suffix
# 强制切换slot
adb shell set_active _a

3.3 性能优化技巧

哈希树缓存：

c复制// 在内核配置中启用
CONFIG_DM_VERITY_HASH_CACHE=y

异步验证：

c复制// 修改dm-verity参数
dm_verity.use_tasklets=1

预计算哈希：

bash复制avbtool make_vbmeta_image --output vbmeta.img \
    --algorithm SHA256_RSA4096 \
    --key oem_key.pem \
    --precomputed_hashes precomputed_hashes.txt

4. 扩展应用与未来演进

4.1 汽车电子中的应用

在车载系统中，AVB机制可扩展用于：

ECU固件验证：每个ECU的固件更新包必须经过中央安全模块验证
车载娱乐系统隔离：不同安全等级的应用运行在独立验证的分区
自动驾驶完整性保护：关键算法模块的运行时内存校验

4.2 与深度学习的结合

新型验证机制探索：

行为特征验证：通过机器学习模型分析系统调用的正常模式
异常检测：使用神经网络识别潜在的完整性破坏行为
自适应验证策略：根据设备使用模式动态调整验证强度

4.3 安全增强方向

量子抗性签名算法：准备应对量子计算威胁

bash复制# 使用SPHINCS+算法示例
avbtool make_vbmeta_image --hash_algorithm sphincs-sha256-128s

多因素验证：结合TEE和HSM的协同验证
动态信任链：基于运行时行为调整验证策略

在嵌入式系统开发实践中，理解AVB的底层原理至关重要。我曾在一个车载项目中发现，由于未正确配置vbmeta的分区描述符，导致系统启动时反复验证失败。通过深入分析启动日志和AVB源码，最终定位到是哈希树盐值(salt)生成不一致导致的问题。这个经历让我深刻体会到，安全机制的正确配置需要开发者既理解高层架构，又掌握底层细节。
