西门子PLC在污水处理厂自控系统中的应用实践

1. 项目概述：污水处理厂自控系统实战解析

去年接手某污水处理厂自动化改造项目时，我决定采用西门子S7-1200 PLC作为主站，搭配KTP1200 Basic触摸屏组成控制核心。这个配置在中小型水处理项目中堪称黄金组合——1200系列PLC的PROFINET接口能稳定驱动触摸屏，而CM1241通讯模块又完美解决了与现场仪表的485通讯需求。特别值得一提的是，系统中还整合了一台S7-200 SMART PLC作为泵站子站，通过Modbus RTU协议与主站进行数据交互，这种架构既保证了控制实时性，又实现了分布式布局的灵活性。

整套系统包含三大核心功能模块：通过PID算法实现的精确加药控制、基于Modbus协议的设备联网、以及触摸屏人机交互界面。在八个月的连续运行中，系统经受住了现场高温高湿环境的考验，最让我自豪的是通过Web服务器功能，厂长可以直接用手机浏览器查看沉淀池液位、PH值等关键参数，这比传统SCADA系统更接地气。

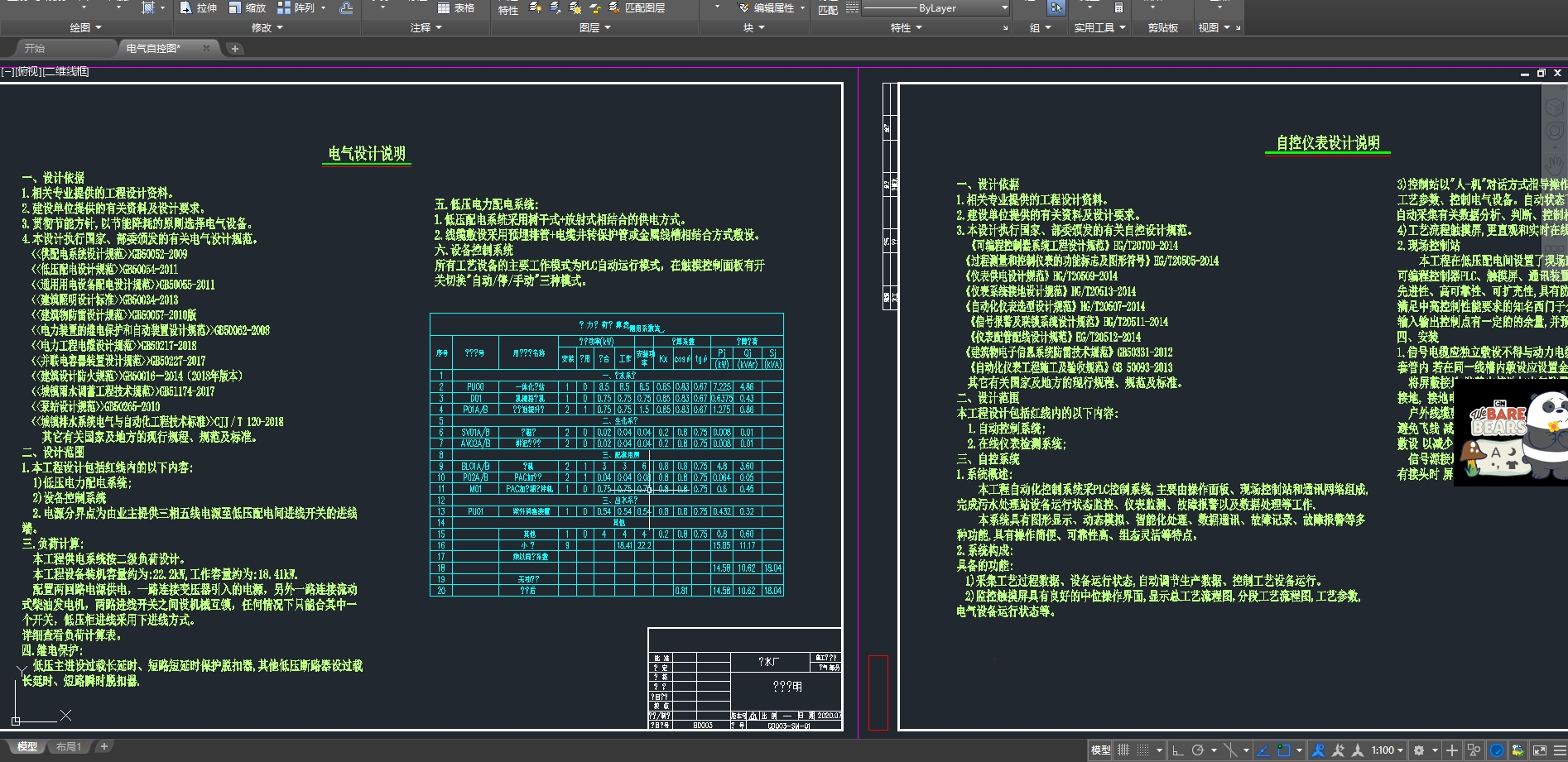

2. 硬件架构设计与实施要点

2.1 核心控制器选型考量

选择S7-1215C DC/DC/DC型号PLC主要基于三点考量：首先，其自带的两个PROFINET接口可以同时连接触摸屏和上位机；其次，14点数字量输入/10点输出满足主要设备监控需求；最重要的是支持扩展信号板，我们通过添加SB1223模块获得了额外的4路模拟量输入，用于采集PH计和浊度仪信号。这里有个选型陷阱要注意：1214C型号的IO点数在添加AO模块后会占用过多过程映像区，可能导致通讯性能下降。

2.2 通讯网络拓扑搭建

现场网络架构采用三级结构：

1. 第一级：PLC与KTP1200触摸屏通过PROFINET直连，传输周期设为8ms
2. 第二级：PLC通过CM1241模块以485总线连接现场仪表（流量计、液位变送器）
3. 第三级：PLC与200SMART泵站控制器采用Modbus RTU通讯

特别要提醒的是485总线布线规范：

• 使用屏蔽双绞线（AWG18）
• 总线两端各加120Ω终端电阻
• 屏蔽层单端接地（通常在PLC柜侧）
• 避免与变频器动力线平行走线（最小
