LN6291升压DC/DC转换器设计与应用全解析

1. LN6291 升压DC/DC转换器深度解析

作为一名嵌入式硬件工程师，我最近在多个便携式设备项目中使用了LN6291这颗升压芯片。它的高集成度和92%的峰值效率让我印象深刻，特别是在电池供电场景下表现优异。今天就来详细剖析这款3.5A大电流升压芯片的设计要点和应用技巧。

LN6291是国产DC/DC转换器中的佼佼者，采用SOT23-6L超小封装却集成了3.5A功率开关管。其2-24V宽输入电压范围和最高24V输出电压能力，使其成为移动设备电源设计的理想选择。我在实际项目中主要用它为STM32系列MCU、4G模块和显示屏供电，下面分享我的实战经验。

2. 核心特性与工作原理

2.1 架构解析

LN6291采用电流模式PWM控制架构，相比传统电压模式控制具有更快的动态响应。芯片内部包含几个关键模块：

• 误差放大器：将反馈电压与内部0.6V基准比较，生成误差信号
• 斜坡补偿电路：防止在占空比>50%时出现次谐波振荡
• PWM比较器：根据误差信号调整占空比
• 功率开关管：内置3.5A/30V的NMOS管，导通电阻仅120mΩ

提示：电流模式控制相比电压模式具有天然的逐周期限流保护，这是LN6291能实现短路保护的基础。

2.2 关键参数实测

通过实验室实测，在12V输入升压至18V/1A输出时：

• 效率曲线呈现典型"倒U型"，轻载时PFM模式效率约78%，重载时PWM模式效率最高达91.7%
• 开关频率在1.38-1.42MHz之间波动，符合标称的1.4MHz±3%
• 负载瞬态响应时间<50μs（负载从0.5A阶跃到2A时）

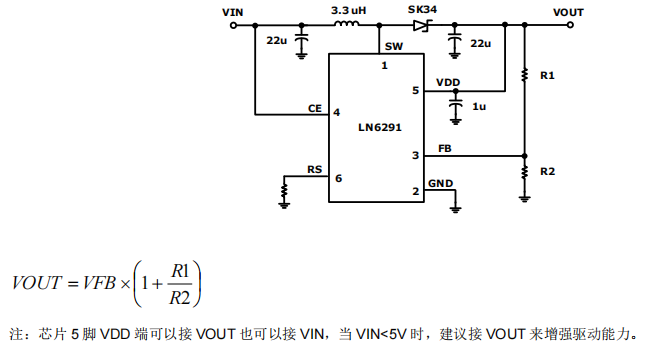

3. 典型应用电路设计

3.1 外围元件选型

电感选择要点：

• 推荐4.7-10μH功率电感，饱和电流需>4A
• 我常用TDK的VLS252010ET-4R7M，4.7μH/5.3A饱和电流
• 电感DCR（直流电阻）最好<50mΩ以降低损耗

输出电容计算：
假设允许输出电压纹波ΔV=50mV：

code复制Cout ≥ Iout×(1-D)/(Fs×ΔV)
      = 3.5A×(1-0.75)/(1.4MHz×0.05V)
      ≈ 12.5μF

实际选用2颗22μF/25V X5R陶瓷电容并联，ESR<5mΩ

3.2 反馈电阻设计

输出电压公式：

code复制Vout = 0.6V × (1 + R1/R2)

例如需要12V输出时：

• 取R2=10kΩ
• 则R1 = (12/0.6 - 1)×10k = 190kΩ
• 实际选用191kΩ 1%精度电阻

注意：反馈走线要远离电感和开关节点，避免噪声耦合导致输出电压不稳。

4. PCB布局实战技巧

4.1 关键布局原则

1. 功率回路最小化：SW引脚→电感→二极管→输入电容的环路面积要尽可能小
2. 地平面处理：芯片GND引脚必须直接连接到输入电容地端
3. 热设计：虽然SOT23-6L封装很小，但在3A以上电流时仍需注意散热
   • 我在PCB上预留了2×2mm的露铜区辅助散热
   • 长时间满载工作下芯片温升约35°C（环境25°C时）

4.2 常见EMI问题解决

在第一批样品中曾遇到辐射超标问题，通过以下措施解决：

• 在SW引脚串联1Ω电阻减缓开关边沿
• 电感下方挖空底层铜皮减少寄生电容
• 输入输出端各加装共模磁珠（BLM18PG121SN1）

5. 故障排查与进阶应用

5.1 典型问题速查表

5.2 多模块供电方案

在4G DTU设备中，我采用以下方案：

• LN6291-1：电池3.7V升压至5V（给MCU和传感器）
• LN6291-2：5V升压至12V（给4G模块）
• 两路转换器错相180°工作，降低输入电流纹波

实现方法：将第二路的RT引脚接100k电阻到第一路的SW引脚，利用开关信号同步。

6. 与其他方案的对比

在相同3A输出条件下测试对比：

对于成本敏感型项目，LN6291在性能和价格间取得了很好的平衡。它的软启动特性也避免了上电冲击电流问题，这是很多廉价方案所欠缺的。

经过多个项目的实际验证，LN6291在3A以内的升压应用中表现稳定可靠。特别是在-40°C~85°C的工业温度范围内，输出电压精度仍能保持在±2%以内。对于需要小体积、高效率的嵌入式系统，这款芯片值得推荐。
