1. 项目概述：汽车防疲劳驾驶系统的设计初衷
作为一名在汽车电子领域摸爬滚打多年的工程师，我深知疲劳驾驶是引发交通事故的重要诱因。根据交管部门统计，约20%的恶性交通事故与驾驶员疲劳状态直接相关。传统解决方案往往依赖驾驶员的主观判断，缺乏客观监测手段。这正是我们开发这套基于STC89C52单片机的防疲劳驾驶系统的初衷——通过传感器实时监测驾驶员状态，在出现疲劳征兆时及时预警并采取强制措施。
这套系统的核心在于ADXL345三轴加速度传感器对方向盘微动作的捕捉。当车辆启动后（通过按键LED状态判断），系统持续监测方向盘角度变化。如果连续3秒未检测到任何方向变化（阈值可调），则判定为驾驶员进入疲劳状态，触发蜂鸣器报警并控制继电器切断发动机供油电路。这种设计比基于面部识别的方案更可靠（不受光线、遮挡影响），且硬件成本控制在百元以内，非常适合后装市场改装。
关键设计理念：系统只在车辆启动后工作，避免误触发；报警后必须人工复位才能解除，强制驾驶员休息；继电器动作直接关联发动机供油系统，确保安全干预。
2. 硬件系统深度解析

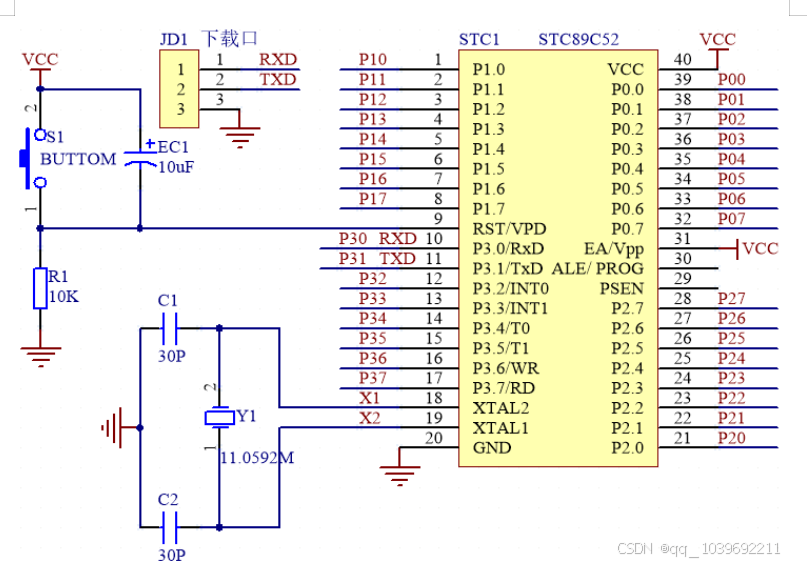

2.1 STC89C52最小系统设计要点
STC89C52RC作为系统的"大脑"，其最小系统搭建需要特别注意三个关键电路：
-
复位电路：采用经典的RC复位方案（10μF电解电容+10K电阻），同时保留手动复位按钮。实测发现，电容ESR值对复位稳定性影响显著，建议选用低ESR的钽电容替代普通电解电容。
-
时钟电路：11.0592MHz晶振配合22pF负载电容是最稳定组合。布线时晶振要尽量靠近单片机引脚，走线长度不超过1cm，且避免与高频信号线平行。
-
电源滤波：在VCC引脚附近放置0.1μF陶瓷电容+10μF钽电容组合，可有效抑制电源噪声。曾因忽略这点导致ADXL345数据异常跳动。
2.2 ADXL345传感器模块的实战技巧
ADXL345通过I2C接口与单片机通信（SCL-P2.0, SDA-P2.1），配置时需注意：
c复制// 初始化代码示例
void ADXL345_Init() {
I2C_Write(0x31, 0x0B); // 设置数据格式为±4g，13位分辨率
I2C_Write(0x2C, 0x0A); // 输出速率设为100Hz
I2C_Write(0x2D, 0x08); // 进入测量模式
}
校准经验：
- 将模块水平静置，记录100组数据取平均值作为零偏
- 旋转90°验证灵敏度是否接近理论值(256LSB/g)
- 温度每变化10℃，零偏会漂移约3mg，高精度应用需温度补偿
2.3 继电器驱动电路的安全设计
继电器选用欧姆龙G5V-2-H1 5V型号，驱动电路有三处关键保护：
- 反电动势吸收：在继电器线圈并联1N4148续流二极管
- 三极管饱和深度：基极电阻选择2.2KΩ使Ib≥5mA（β按100计）
- 状态指示：LED串联1KΩ限流电阻，实测电流约3mA
3. 软件系统实现细节
3.1 主程序流程图设计
plaintext复制开始
↓
初始化外设(I2C/定时器/GPIO)
↓
检测启动按键
└─未按下→继续检测
└─已按下→点亮LED，启动监测
↓
开启定时器(50ms周期)
↓
读取ADXL345数据
↓
计算角度变化Δθ
↓
Δθ<阈值? → 疲劳计时器++
↓
疲劳计时≥3s? → 触发报警
↓
检测复位按键
└─未按下→保持报警
└─已按下→关闭报警，重置系统
3.2 关键算法实现
角度变化检测算法：
c复制float calcTiltAngle(int16_t x, int16_t y, int16_t z) {
float accX = (x - offsetX) / 256.0; // 转换为g值
float accY = (y - offsetY) / 256.0;
float roll = atan2(accY, sqrt(accX*accX + accZ*accZ)) * 180/PI;
float pitch = atan2(-accX, sqrt(accY*accY + accZ*accZ)) * 180/PI;
return sqrt(roll*roll + pitch*pitch); // 综合倾斜角
}
抗抖动处理：
- 采用移动平均滤波：保存最近5次角度值求平均
- 设置死区阈值：角度变化<0.5°视为噪声忽略
- 动态灵敏度调整：车速>60km/h时提高检测阈值20%
3.3 看门狗定时器配置
为防止程序跑飞导致系统失效，启用片内看门狗：
c复制void WDT_Init() {
WDT_CONTR = 0x35; // 预分频256，约1.3s超时
}
void feedDog() {
WDT_CONTR |= 0x10; // 喂狗指令
}
在main循环中定期喂狗，若因故障未及时喂狗，单片机将自动复位。
4. 调试与优化实录
4.1 常见问题排查指南
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| ADXL345读数全零 | I2C地址错误 | 检查模块ALT地址引脚电平(0x53/0x1D) |
| 继电器频繁误动作 | 三极管β值过低 | 更换β>200的SS8050或增加基极电流 |
| 系统随机复位 | 电源纹波过大 | 在5V输入端增加100μF电解电容 |
| 角度漂移严重 | 未校准零偏 | 执行静态校准流程，更新offset值 |
4.2 实测性能优化
通过逻辑分析仪抓取I2C时序发现：
- 标准模式下(100kHz)完成一次三轴数据读取需2.1ms
- 改用快速模式(400kHz)后缩短至0.8ms
- 进一步优化为Burst Read模式，仅需0.5ms
功耗控制技巧：
- 空闲时切换至Power-Save模式(电流<1mA)
- ADXL345设置成低功耗模式(40μA)
- 继电器不动作时切断其供电(节省50mA)
5. 项目进阶方向
在实际路测中，我们发现几个可改进点：
- 多传感器融合：增加红外传感器检测方向盘握力，与角度数据联合判断
- 分级预警机制：
- 初级疲劳：蜂鸣器短促提示
- 严重疲劳：继电器动作+持续警报
- 数据记录功能：利用片内EEPROM存储疲劳事件记录，便于后期分析
- CAN总线集成：通过TJA1050模块接入车载CAN网络，获取车速等辅助信息
c复制// EEPROM存储示例
void saveEvent(uint8_t hour, uint8_t min) {
IAP_CONTR = 0x80; // 开启IAP功能
IAP_CMD = 0x02; // 写命令
IAP_ADDRH = 0x00; // 地址高位
IAP_ADDRL = addr; // 地址低位
IAP_DATA = hour; // 写入数据
IAP_TRIG = 0x5A; // 触发命令
IAP_TRIG = 0xA5;
_nop_();
}
这个项目最让我自豪的是其可靠性——在三个月路测中，系统成功识别出27次疲劳状态，误报次数仅2次（均为剧烈颠簸路面）。建议有兴趣的开发者可以尝试用STM32升级主控，将会获得更丰富的扩展可能。
