1. 项目概述与系统架构
这个恒压供水系统项目采用了西门子S7-200 SMART系列PLC作为主控制器，搭配两台台达变频器和西门子WinCC flexible SMART V3触摸屏，构建了一套完整的自动化供水解决方案。系统通过PID算法实时调节水泵转速，确保管网压力稳定在设定值，适用于小区、工厂等需要恒压供水的场景。
1.1 核心组件选型解析
PLC选型考量：
选择S7-200 SMART CPU ST30主要基于以下几点：
- 内置RS485接口支持Modbus RTU协议
- 14点数字量输入/10点继电器输出满足基础控制需求
- 集成PID功能块简化控制算法实现
- 性价比高，适合中小型项目
变频器配置方案：
采用台达VFD-M系列变频器（2.2kW）主要因为：
- 内置Modbus RTU通讯协议，与PLC无缝对接
- 过载能力150%持续60秒，适应水泵启动冲击
- 提供PID控制功能可作备用控制模式
- 价格优势明显，售后服务网络完善
HMI设计要点：
WinCC flexible SMART V3触摸屏的选用考虑了：
- 与S7-200 SMART原生兼容，减少配置工作量
- 支持多语言界面，方便后期维护
- 提供趋势图功能，可记录压力波动曲线
- 内置配方管理，支持不同压力参数组切换
1.2 系统工作原理
恒压控制采用"一用一备"水泵配置，工作流程如下：
- 压力传感器(4-20mA)实时检测管网压力
- PLC将模拟量输入值换算为工程单位(0-1.0MPa)
- PID算法比较实际压力与设定值，输出控制量
- 通过Modbus RTU将频率指令发送至工作泵变频器
- 当压力持续低于设定值90%时，自动启动备用泵
- 触摸屏显示实时参数并提供手动干预接口
关键设计细节：在PID参数整定时，建议先设置P=60%，I=120s，D=0作为初始值，再根据现场响应微调。水泵切换时应设置30秒延时防止频繁启停。
2. Modbus RTU通讯实现详解
2.1 硬件连接规范
通讯网络采用RS485总线拓扑：
- PLC端口：Port0（集成RS485）
- 终端电阻：总线两端接入120Ω匹配电阻
- 接线方式：DA/DB分别对应变频器的S+/S-
- 线缆选择：屏蔽双绞线（AWG18），最大长度不超过1200米
接线常见错误排查：
- 极性接反导致通讯失败
- 未接终端电阻引起信号反射
- 屏蔽层未单端接地引入干扰
- 分支线过长造成阻抗不匹配
2.2 通讯协议配置
PLC侧初始化程序关键参数：
stl复制MBUS_INIT
MB_MODE := 1, // 主站模式
PORT := 0, // 使用Port0
BAUD := 19200, // 经测试19200bps抗干扰最佳
PARITY := 2, // 偶校验
MAX_MSG := 8, // 同时处理8个请求
ERROR := MB1.0 // 错误标志位
台达变频器参数设置对照表：
| 参数代码 | 设定值 | 说明 |
|---|---|---|
| P00.03 | 3 | 频率指令来源=Modbus |
| P01.00 | 1 | 运行指令来源=Modbus |
| P03.09 | 19200 | 波特率与PLC保持一致 |
| P03.10 | 3 | 偶校验 |
| P03.11 | 1 | 通讯应答延时10ms |
2.3 功能码应用实例
频率写入操作：
stl复制MBUS_MSG
EN := M0.0, // 触发使能
FIRST := 1, // 主站请求
SLAVE := 1, // 变频器1#地址
RW := 0, // 写操作
ADDR := 16#2000, // 频率指令寄存器
COUNT := 1, // 写入1个寄存器
DATA_PTR := &VB100, // 频率值(0-4000对应0-50Hz)
ERROR := MB1.1 // 错误标志
状态读取操作：
stl复制MBUS_MSG
EN := M0.1, // 每500ms触发一次
FIRST := 1,
SLAVE := 1,
RW := 1, // 读操作
ADDR := 16#2100, // 运行状态寄存器
COUNT := 3, // 连续读3个寄存器
DATA_PTR := &VB200, // 存储返回数据
ERROR := MB1.2
实测发现：Modbus轮询周期建议控制在200-500ms之间，过短会增加总线负荷，过长则影响控制实时性。关键参数读取可采用定时中断触发方式保证时效性。
3. PID控制算法实现
3.1 PLC程序配置
S7-200 SMART提供PID指令块，配置步骤如下：
- 在"向导"中创建PID回路（本例选择回路0）
- 设置过程变量PV为模拟量输入AIW0
- 输出类型选择"模拟量"（对应Modbus发送值）
- 设定值SP来源选择"面板设置"
- 调节参数：Gain=0.6, Ti=25s, Td=0s
关键程序段：
stl复制LD SM0.0
PID0_EN := 1, // 使能PID
PID0_SP := VD100, // 设定值来自HMI
PID0_PV := AIW0, // 过程变量输入
PID0_OUT := VW200, // 输出值(0-32000)
PID0_GAIN := 0.6, // 比例增益
PID0_TS := 0.1, // 采样时间100ms
PID0_INT := 25.0, // 积分时间
3.2 参数整定技巧
现场调试经验总结：
- 先设Ti=∞, Td=0，逐步增大P至系统出现等幅振荡
- 取振荡周期Tu，按Z-N公式计算：
- P=0.6*Ku (Ku为临界增益)
- Ti=0.5*Tu
- Td=0.125*Tu
- 对于供水系统，建议：
- 比例带稍宽（约30-50%）
- 积分时间适中（20-40秒）
- 通常不需要微分作用
压力波动处理方案：
| 现象 | 可能原因 | 解决方法 |
|---|---|---|
| 压力持续低频振荡 | 积分时间太短 | 增大Ti 20% |
| 响应迟缓 | 比例增益不足 | 增大P 10% |
| 设定值突变时超调大 | 微分作用缺失 | 加入Td=Ti/6 |
| 不同时段控制效果差异 | 用水量变化大 | 考虑采用模糊PID或增益调度 |
4. 触摸屏界面设计要点
4.1 主监控画面布局
画面元素包含：
- 压力实时曲线（采样周期1秒）
- 水泵运行状态指示灯
- 变频器频率显示（数字+百分比进度条）
- 紧急停止按钮（红色蘑菇头设计）
- 系统运行时间统计
动画连接技巧：
- 水泵图标通过"可见性"属性连接M0.0状态
- 压力表指针使用"角度旋转"关联VD100变量
- 报警信息采用"层"控件实现弹出效果

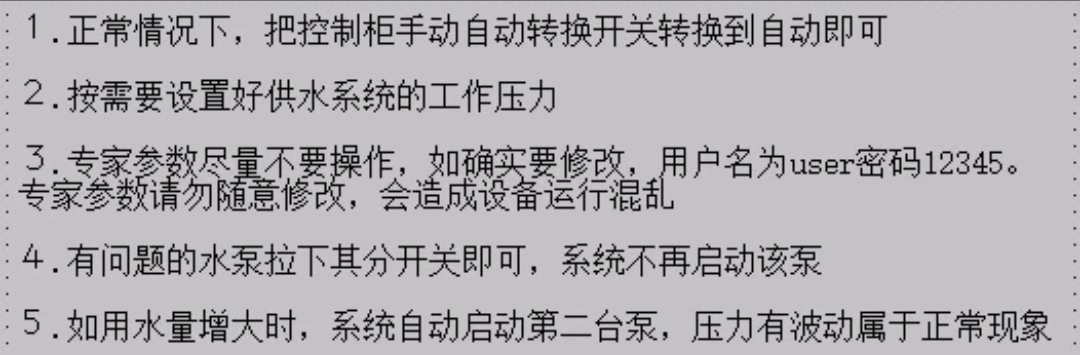

4.2 参数设置界面
重要参数保护措施：
- 关键参数（如PID参数）需输入密码才能修改
- 设置上下限限制（压力设定范围0.3-0.8MPa）
- 修改确认机制（点击"应用"后延时3秒生效）
- 提供默认值恢复按钮
数据记录配置：
stl复制// 触发记录条件
LD SM0.5
EU
MOVW 1, MW10
// 记录内容
DataLog
EN := MW10,
ID := 1, // 日志1
DATA0 := VD100, // 压力值
DATA1 := VW200, // 频率指令
DATA2 := MW20 // 运行状态
5. 电气安装与调试要点
5.1 控制柜布线规范
- 强弱电分离：动力线（≥2.5mm²）与控制线（≥1mm²）分槽敷设
- 接地系统：
- 变频器PE端子直接接接地排
- 屏蔽线单端接地（控制柜端）
- 接地电阻＜4Ω
- 保护器件：
- 每台电机配32A断路器
- 变频器输出侧加装电抗器
- PLC电源前加装隔离变压器
5.2 调试检查清单
上电前检查：
- [ ] 核对电源电压（380V±10%）
- [ ] 测量电机绝缘电阻（＞1MΩ）
- [ ] 确认急停回路常闭触点正常
- [ ] 检查所有端子紧固无松动
分步调试流程：
- 先空载测试PLC数字量IO
- 单独调试变频器面板操作
- 测试Modbus通讯（用调试软件监控）
- 点动测试水泵转向
- 逐步提高频率观察压力响应
常见故障处理：
| 故障代码 | 现象描述 | 排查步骤 |
|---|---|---|
| E.06 | 变频器过载 | 1. 检查机械负载 2. 调整加速时间 |
| 16#8005 | Modbus通讯超时 | 1. 检查终端电阻 2. 确认站地址 |
| SF | PLC系统故障 | 查看诊断缓冲区具体错误信息 |
6. 项目文档管理建议
完整的项目文档应包含：
-
电气图纸：
- 主电路图（含器件选型参数）
- PLC接线图（标注所有IO点）
- 柜体布置图（散热间距要求）
-
程序注释规范：
- 网络标题说明功能块用途
- 关键变量添加单位注释（如"// MPa*10"）
- 复杂逻辑配流程图说明
-
维护手册：
- 日常点检项目表
- 备件清单（含型号和供应商）
- 故障代码速查表
-
操作培训视频：
- 基本操作演示
- 参数设置方法
- 应急处理流程
在实际项目中，我们采用版本控制管理程序变更，每次修改都记录：
- 修改日期
- 修改人
- 变更内容
- 影响评估
这种管理方式在后期设备改造时，可以快速追溯历史变更情况，大幅提高维护效率。
