静态时序分析中的时钟约束与门控检查详解

1. 静态时序分析中的时钟约束概述

在数字集成电路设计中，时钟约束是静态时序分析(STA)的基础和核心。作为芯片设计流程中的关键环节，时钟约束的正确性和完整性直接决定了时序分析的准确性和可靠性。本文将深入探讨STA中与时钟相关的两大核心约束：时钟组设置(clock groups)和时钟门控检查(clock gating check)，这些内容对于从事数字后端设计、时序验证的工程师至关重要。

时钟信号作为同步数字系统的"心跳"，其约束设置需要考虑多方面因素：

• 时钟域之间的同步/异步关系
• 时钟门控电路的正确性验证
• 时钟多路复用器的时序检查
• 生成时钟(Generated Clock)的特殊处理

理解这些约束的原理和应用场景，能够帮助工程师在芯片设计早期就规避潜在的时序问题，减少后期迭代次数，提高设计成功率。

2. 时钟组设置(set_clock_groups)

2.1 基本概念与语法

set_clock_groups命令用于定义设计中多组时钟之间的关系，本质上是通过声明时钟组之间的时序分析规则来控制STA工具的行为。其基本语法结构如下：

tcl复制set_clock_groups
    -name string
    [ -asynchronous [-allow_paths] | -logically_exclusive | -physically_exclusive ]
    -group clock_list [-group clock_list]...
    [-comment string]

关键参数解析：

• -group clock_list：指定属于同一组的时钟列表，可以多次使用该选项定义多个时钟组
• -asynchronous：声明不同组时钟之间是异步关系
• -logically_exclusive：声明时钟在逻辑上是互斥的
• -physically_exclusive：声明时钟在物理上不会同时存在

重要提示：一个时钟信号只能出现在同一命令中的一个group内，但可以出现在不同的set_clock_groups命令中。

2.2 异步时钟组(-asynchronous)

当使用-asynchronous选项时，STA工具将不会对不同组时钟之间的路径进行时序分析（相当于设置了false path）。例如：

tcl复制set_clock_groups -asynchronous -group {ClkA} -group {ClkB}

这等价于以下两条false path约束：

tcl复制set_false_path -from [get_clocks ClkA] -to [get_clocks ClkB]
set_false_path -from [get_clocks ClkB] -to [get_clocks ClkA]

特殊情况下，如果只定义了一个时钟组，那么该组时钟与设计中其他所有时钟都是异步关系。

2.2.1 生成时钟的特殊处理

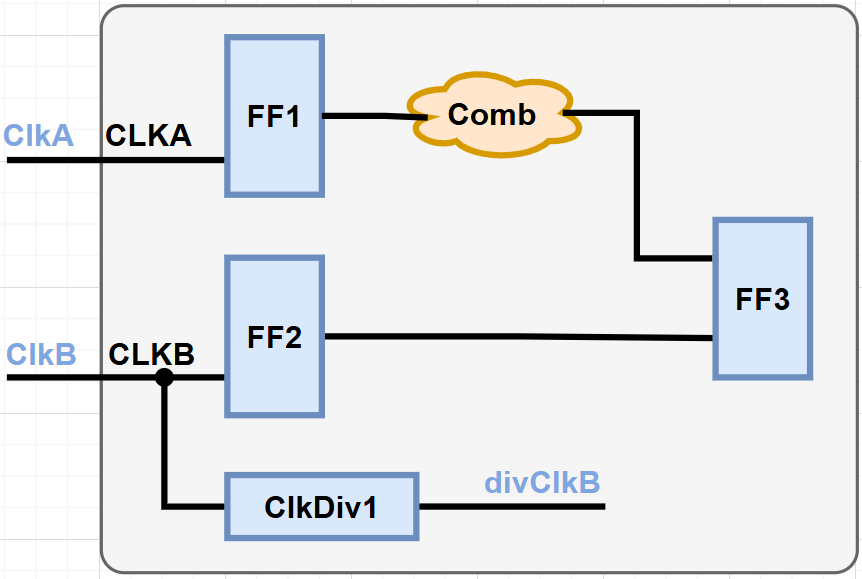

对于由主时钟(master clock)派生出的生成时钟(generated clock)，set_clock_groups的异步声明默认不会自动继承。必须显式指定生成时钟的同步/异步关系。例如下图所示的时钟结构：

对应的约束应写为：

tcl复制creat_clock -period 10 -name ClkA [get_ports CLKA]
creat_clock -period 20 -name ClkB [get_ports CLKB]
create_generated_clock [get_pins ClkDiv1/OUT] -name divCLKB -source CLKB -divide_by 2
set_clock_groups -asynchronous -group [get_clocks ClkA] -group [get_clocks {ClkB divClkB}]

2.2.2 -allow_paths选项

-allow_paths必须与-asynchronous配合使用，其作用是允许对指定时钟组之间的特定路径进行时序分析（如CDC路径）。默认情况下，工具会完全忽略异步时钟组之间的路径。

2.3 逻辑互斥时钟(-logically_exclusive)

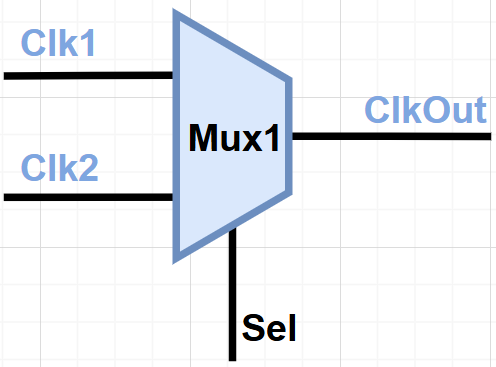

当两个时钟在设计中通过Mux选择切换，但不会同时有效时，可以使用-logically_exclusive选项。典型应用场景如下图：

约束写法：

tcl复制set_clock_groups -logically_exclusive -group [get_clocks Clk1] -group [get_clocks Clk2]

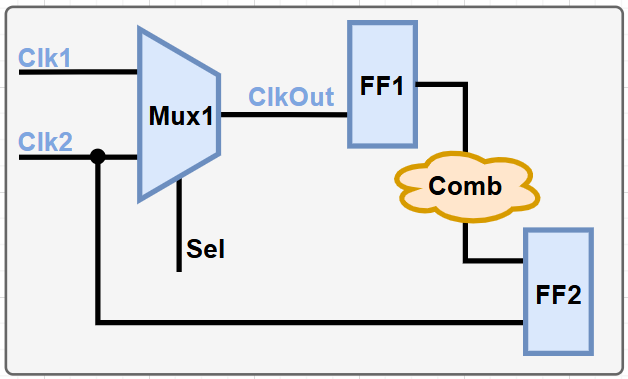

但当Mux之外存在由Clk2驱动的寄存器，并与输出时钟存在时序路径时（如下图），直接设置logically_exclusive就不合适了：

此时应创建生成时钟后再设置互斥关系：

tcl复制create_generated_clk -name genClk1 -source Mux1/Y -master Clk1
create_generated_clk -name genClk2 -source Mux1/Y -master Clk2
set_clock_groups -logically_exclusive -group [get_clocks genClk1] -group [genClk2]

2.4 物理互斥时钟(-physically_exclusive)

-physically_exclusive用于声明两个时钟在物理上不会同时存在，常见于测试时钟(func_clk)和功能时钟(test_clk)共用同一输入端口的情况。与逻辑互斥的区别在于，物理互斥是设计实现上的硬性约束。

3. 时钟门控检查(Clock Gating Check)

3.1 时钟门控基础

时钟门控技术通过在不需要时钟信号时关闭时钟传递，有效减少不必要的时钟翻转，从而降低动态功耗。实现上是在时钟路径中插入门控单元（如AND、OR等逻辑门），由门控信号控制时钟的传递。

根据门控信号的有效电平，可分为两类：

• 高电平有效(active-high)：门控信号为1时传递时钟，通常用AND/NAND实现
• 低电平有效(active-low)：门控信号为0时传递时钟，通常用OR/NOR实现

3.2 时钟门控检查原理

时钟门控检查的核心目的是确保门控单元输出的时钟干净、无毛刺、不产生亚稳态。其本质是对门控信号的setup/hold时间进行检查。

3.2.1 高电平有效门控

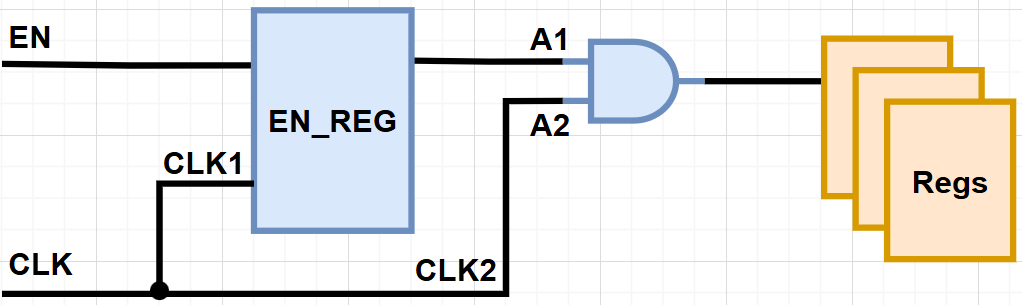

对于高电平有效的门控电路（如下图）：

检查规则：

• Setup检查：门控信号在时钟有效沿到达前必须稳定
• Hold检查：门控信号在时钟下降沿后才能变化

根据EN_REG的时钟沿不同，存在两种场景：

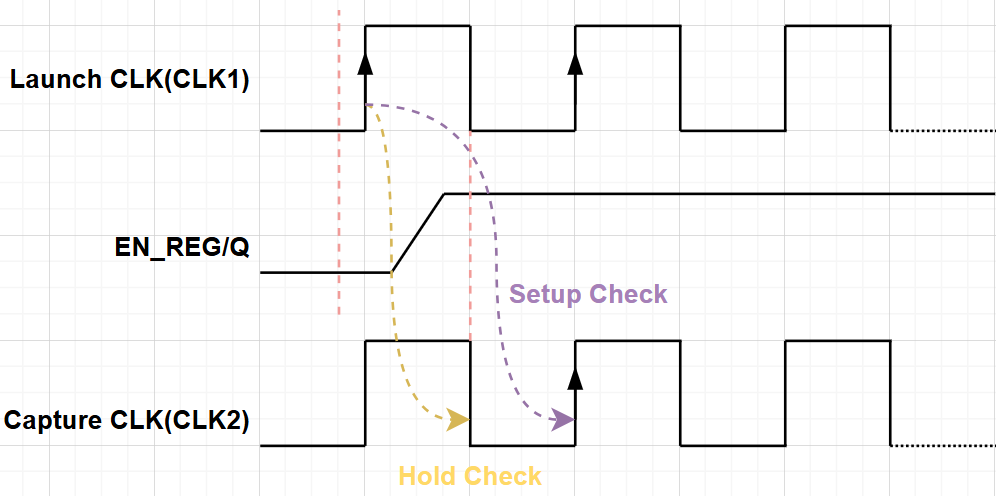

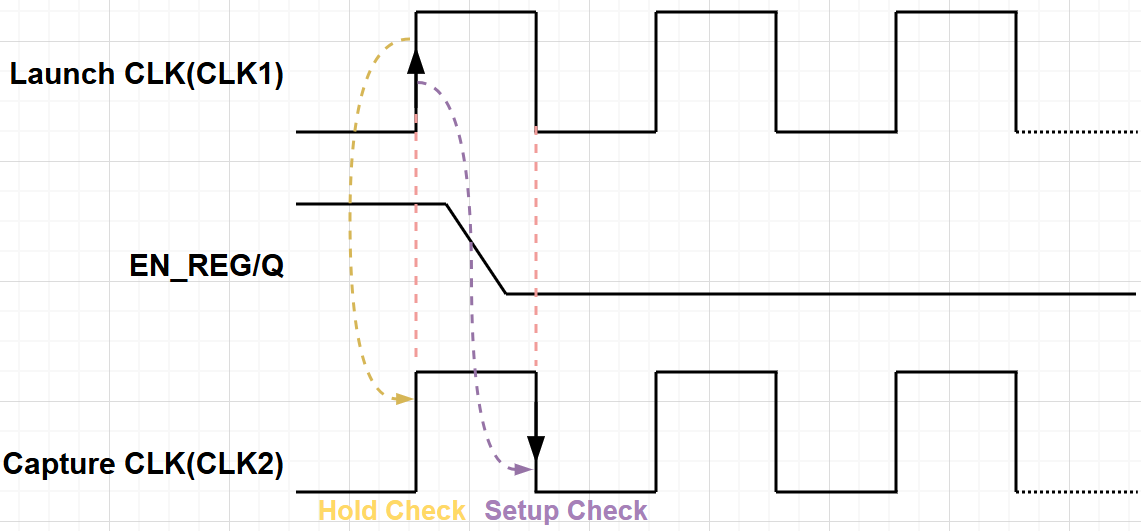

1. 上升沿触发EN_REG：

   • Hold检查会天然吃掉半个周期，对Hold时序不利
   • 时序图示例如下：

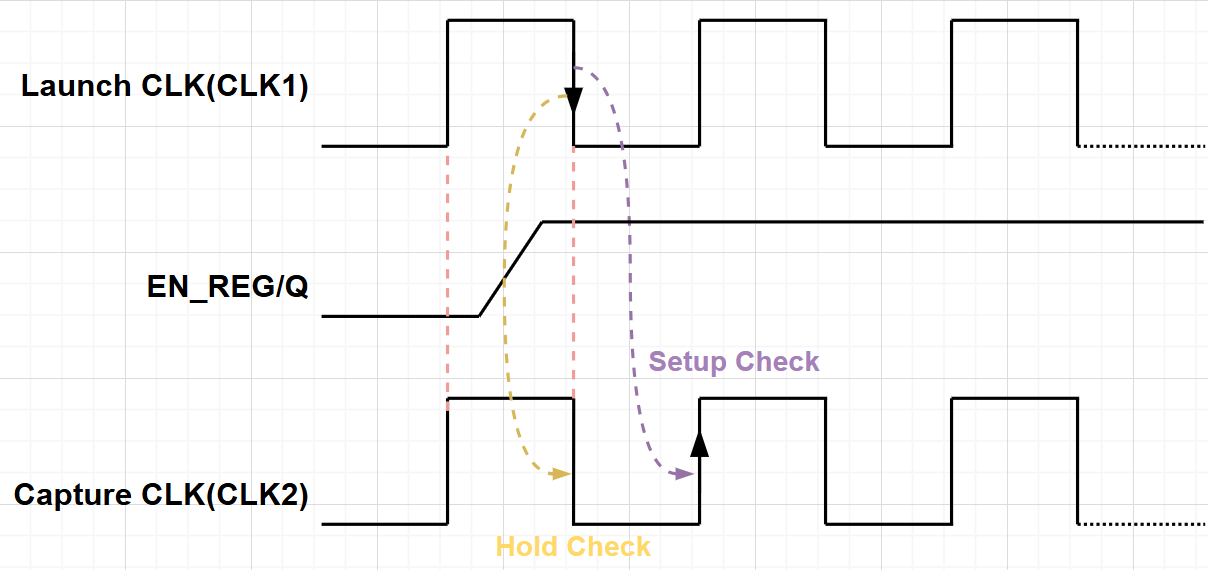

2. 下降沿触发EN_REG：

   • Setup是半周期检查，Hold是同沿检查
   • 通常不会出现时序问题
   • 时序图示例如下：



3.2.2 低电平有效门控

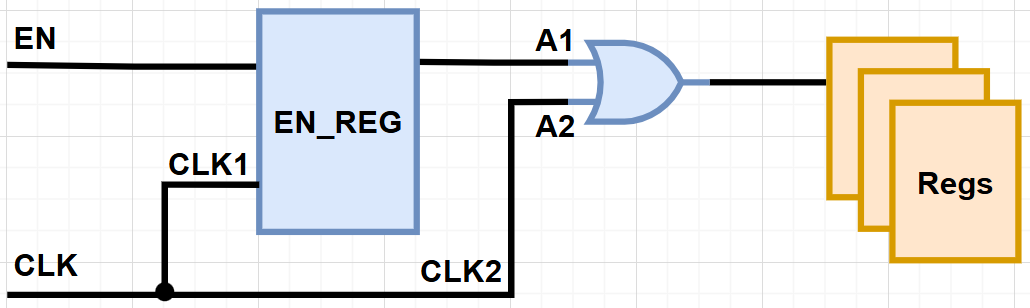

对于低电平有效的门控电路（如下图）：

检查规则：

• 门控信号只能在时钟高电平期间变化

同样根据EN_REG时钟沿分为两种情况：

1. 上升沿触发EN_REG：

   • Setup是半周期检查，Hold是同沿检查
   • 时钟树平衡后通常无问题
   • 时序图示例如下：

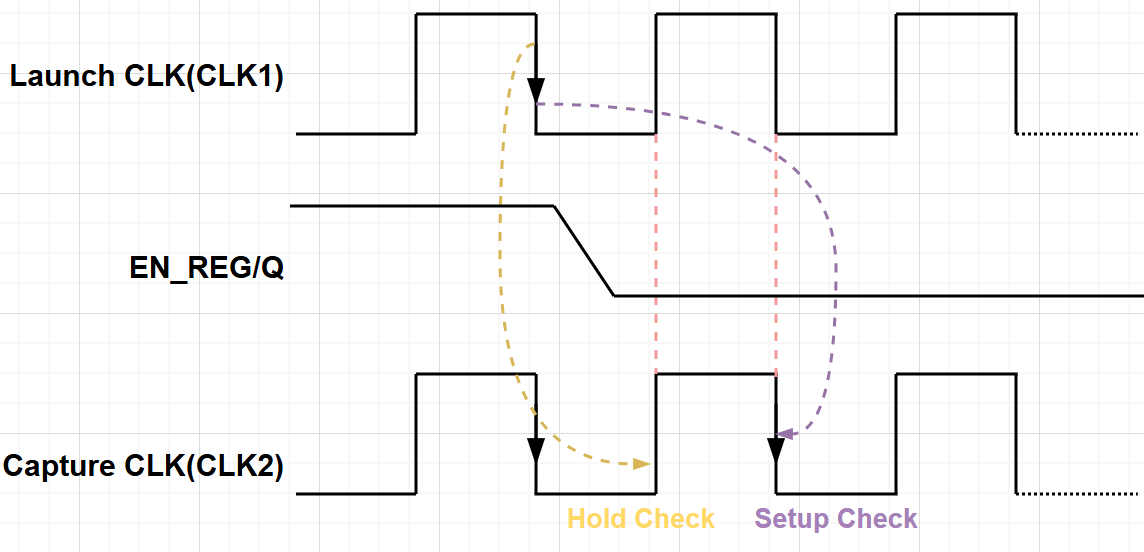

2. 下降沿触发EN_REG：

   • Setup是一个周期检查
   • Hold会多出半个周期，导致天然违例
   • 时序图示例如下：



3.3 时钟门控约束命令

3.3.1 基本命令语法

在Design Compiler(DC)和Genus等工具中，时钟门控检查相关命令如下：

Design Compiler语法：

tcl复制set_clock_gating_check
    [-setup setup_margin]
    [-hold hold_margin]
    [-rise]
    [-fall]
    [-high | -low]
    [object_list]

set_disable_clock_gating_check object_list

Genus语法：

tcl复制set_clock_gating_check
    [-setup float] [-hold float]
    [-rise | -fall]
    [-high] [-low]
    [design | clock | inst| hinst | pin | hpin ]...

set_disable_clock_gating_check
    [-setup] [-hold]
    [-rise] [-fall]
    [-high | -low]
    {pin | hpin |inst| hinst} ...

注意：在Genus环境中，set_disable_clock_gating_check只能设置在标准单元实例上。

3.3.2 Mux型时钟门控的特殊处理

对于Mux类型的时钟门控，工具通常不会自动推断检查，需要手动设置：

1. 静态切换Mux：可以禁用检查

   tcl复制set_disable_clock_gating_check [get_pins MUX/S]


2. 动态切换Mux：需要根据切换方向确定检查类型

   • I0→I1切换：属于高电平有效类型
   • I1→I0切换：属于低电平有效类型

4. 时钟约束实战经验

4.1 时钟组设置的最佳实践

1. 层次化时钟约束：对于复杂时钟结构，建议采用自顶向下的约束方法，先定义顶层时钟关系，再细化各个子模块的时钟约束。

2. 跨时钟域处理：异步时钟组之间的CDC路径，推荐使用-asynchronous -allow_paths组合，既保持时钟组定义又允许特定路径分析。

3. 生成时钟的完整性：务必检查所有生成时钟是否被正确包含在时钟组中，特别是经过分频、门控等操作后的时钟。

4.2 时钟门控设计技巧

1. EN_REG时钟沿选择：

   • 对于高电平有效门控，推荐使用下降沿触发EN_REG
   • 对于低电平有效门控，推荐使用上升沿触发EN_REG

2. 门控单元选择：

   • 优先使用工艺厂商提供的专用时钟门控单元(ICG)
   • 避免使用普通逻辑门搭建门控电路，除非有特殊需求

3. 时序裕量设置：

   • 对于关键路径的门控检查，建议增加额外的setup/hold裕量

   tcl复制set_clock_gating_check -setup 0.2 -hold 0.1 [get_pins GATING_CELL/EN]


4.3 常见问题排查

1. 时钟组约束不生效：

   • 检查时钟名称拼写是否正确
   • 确认生成时钟是否被正确包含
   • 验证约束的优先级是否被后续约束覆盖

2. 门控检查违例：

   • 检查EN_REG的时钟相位是否正确
   • 确认门控类型(高/低有效)与电路实现匹配
   • 调整门控信号的时序路径优化

3. 工具推断错误：

   • 对于复杂门控逻辑，建议显式设置检查类型
   • 使用report_clock_gating命令验证工具推断结果

在实际项目中，合理的时钟约束可以显著减少时序收敛时间。我曾在一个中端SoC项目中，通过优化时钟组约束和门控检查设置，将时序迭代周期缩短了30%。关键点在于准确识别所有时钟域交叉点，并为关键门控路径设置适当的时序裕量。
