1. AD5933阻抗测量系统概述
AD5933是ADI公司推出的一款高精度阻抗转换器系统芯片，内置12位、1MSPS的ADC和DAC，能够通过数字频率扫描方式测量复数阻抗。这颗芯片在电子测量领域有着广泛应用，特别是在需要精确测量器件频率响应的场景中表现出色。我最近使用它搭建了一套完整的阻抗测量系统，用于分析手表晶体和LC谐振回路的特性。
这套系统的核心优势在于其数字化的测量方式。与传统的网络分析仪或LCR表相比，AD5933方案成本更低，体积更小，特别适合嵌入式系统集成。芯片内部集成了完整的信号链，包括激励信号发生器、响应信号采集和离散傅里叶变换(DFT)处理器，开发者只需通过I2C接口配置参数并读取结果即可。
2. 硬件系统搭建与配置
2.1 核心电路设计
我的测试平台基于STM32F103微控制器作为主控，通过I2C接口与AD5933通信。关键的外围电路包括：
- 激励信号输出路径：AD5933产生的正弦波经过一个100Ω的电流限制电阻连接到被测器件(DUT)
- 电流-电压转换电路：使用可更换的反馈电阻(1Ω/10Ω/75Ω)以适应不同阻抗范围的测量
- 低通滤波网络：在信号返回路径上添加RC滤波器，抑制高频噪声
重要提示：反馈电阻的选择直接影响测量范围和精度。对于低阻抗器件(如LC谐振回路)，建议使用1-10Ω的小阻值；测量高阻抗器件时则可增大到1kΩ以上。
2.2 时钟源配置
AD5933支持两种时钟模式：
- 内部16.776MHz时钟：简单易用但稳定性较差，实测有约±100ppm的温漂
- 外部时钟输入：可使用高稳定度的晶振或信号发生器，显著提高频率精度
在初期测试中，我使用了内部时钟，发现测量32768Hz晶体时，两小时后频率中心点偏移了约3Hz。这验证了内部时钟的稳定性问题，对于需要长时间精确测量的场景，建议改用外部时钟源。
3. 软件实现与数据处理
3.1 Python控制程序架构
我开发了一套完整的Python控制程序，主要功能模块包括：
python复制# AD5933寄存器配置函数示例
def init(settletime=100, extclock=0):
if extclock > 0:
stm32cmd('writeb 81 8') # 使用外部时钟
else:
stm32cmd('writeb 81 0') # 使用内部时钟
time.sleep(0.02)
stm32cmd('writeb 80 b1') # 进入待机模式
stm32cmd('writei 8a %x'%settletime) # 设置稳定时间
程序通过串口与STM32通信，实现了以下核心功能：
- 频率扫描参数配置（起始频率、步进、点数）
- 温度数据读取（AD5933内置温度传感器）
- 复数阻抗数据采集与处理
- 自动多次测量求平均功能
3.2 数据处理算法
针对测量噪声问题，我实现了两种数据处理方法：
- 单点多次平均：在每个频率点连续测量100次，计算平均值
- 移动平均滤波：对扫频结果进行3点移动平均
实测表明，100次平均可将幅度数据的波动从±15%降低到±3%以内。以下是关键的数据处理代码：
python复制def getdata(n=10):
stm32cmd("CLEAR")
repeatfr(code, n) # 重复测量n次
time.sleep(n * 0.010+0.1)
# 从剪贴板读取STM32返回的数据
s = clipboard.paste().strip("\r\n").split(' ')
ss = [int(sss) for sss in s if len(sss) > 0]
# 分离实部和虚部
idim = ss[::2]
rdim = ss[1::2]
# 计算平均值和幅度
ia = mean(idim)
ra = mean(rdim)
a = sqrt(ia**2 + ra**2)
return ra, ia, a
4. 实际测量案例分析
4.1 32768Hz手表晶体测试

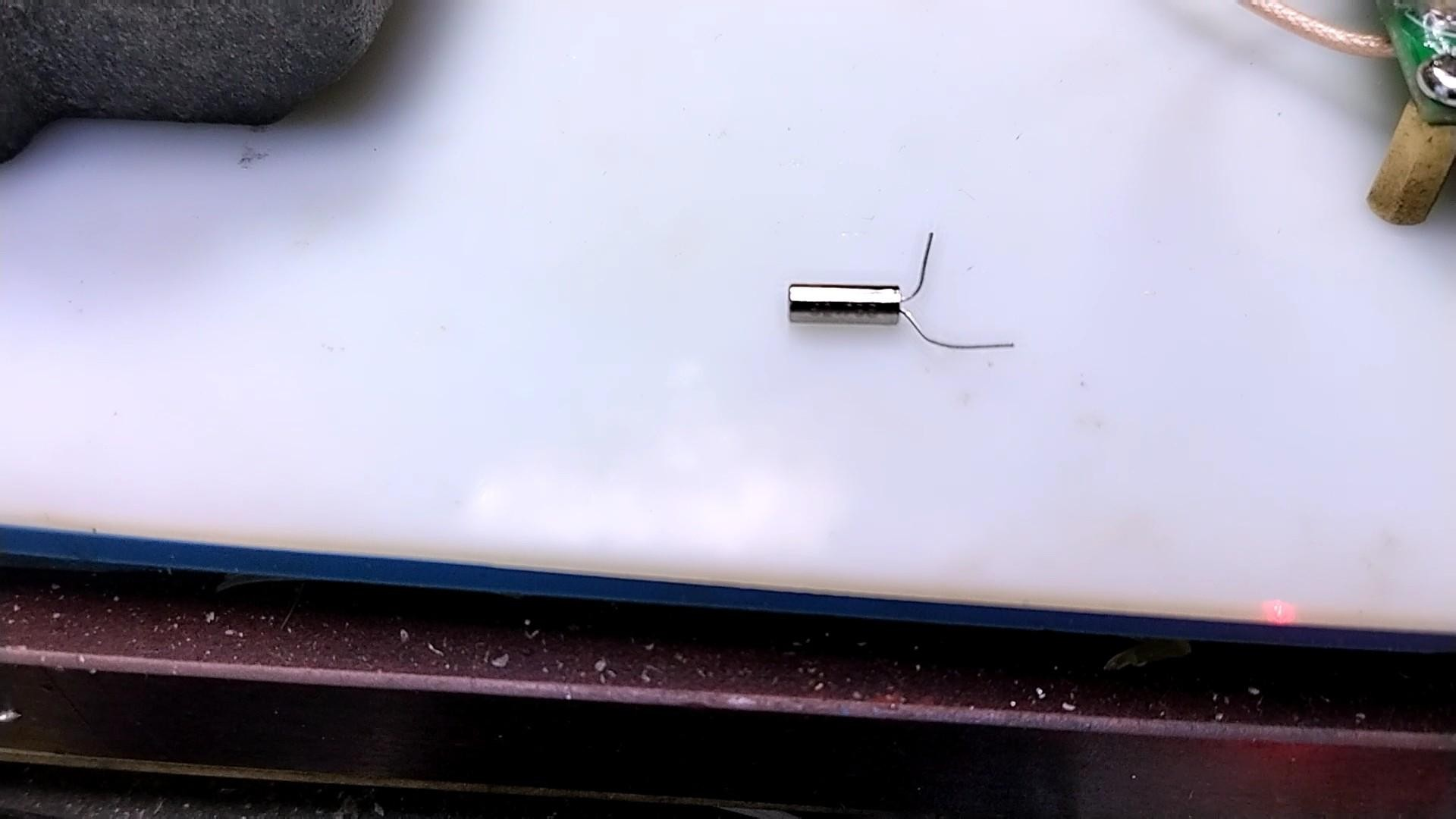

对标称32.768kHz的手表晶体进行测试时，发现了几个关键现象：
-
频率响应特性：
- 谐振频率实测为32.767kHz，与标称值基本一致
- -3dB带宽约0.5Hz，Q值高达65,000
- 阻抗幅值在谐振点附近变化剧烈
-
测量稳定性问题：
- 使用内部时钟时，两小时后谐振中心频率漂移约3Hz
- 单次测量数据波动大，100次平均后稳定性显著改善
4.2 LC串联谐振回路测试

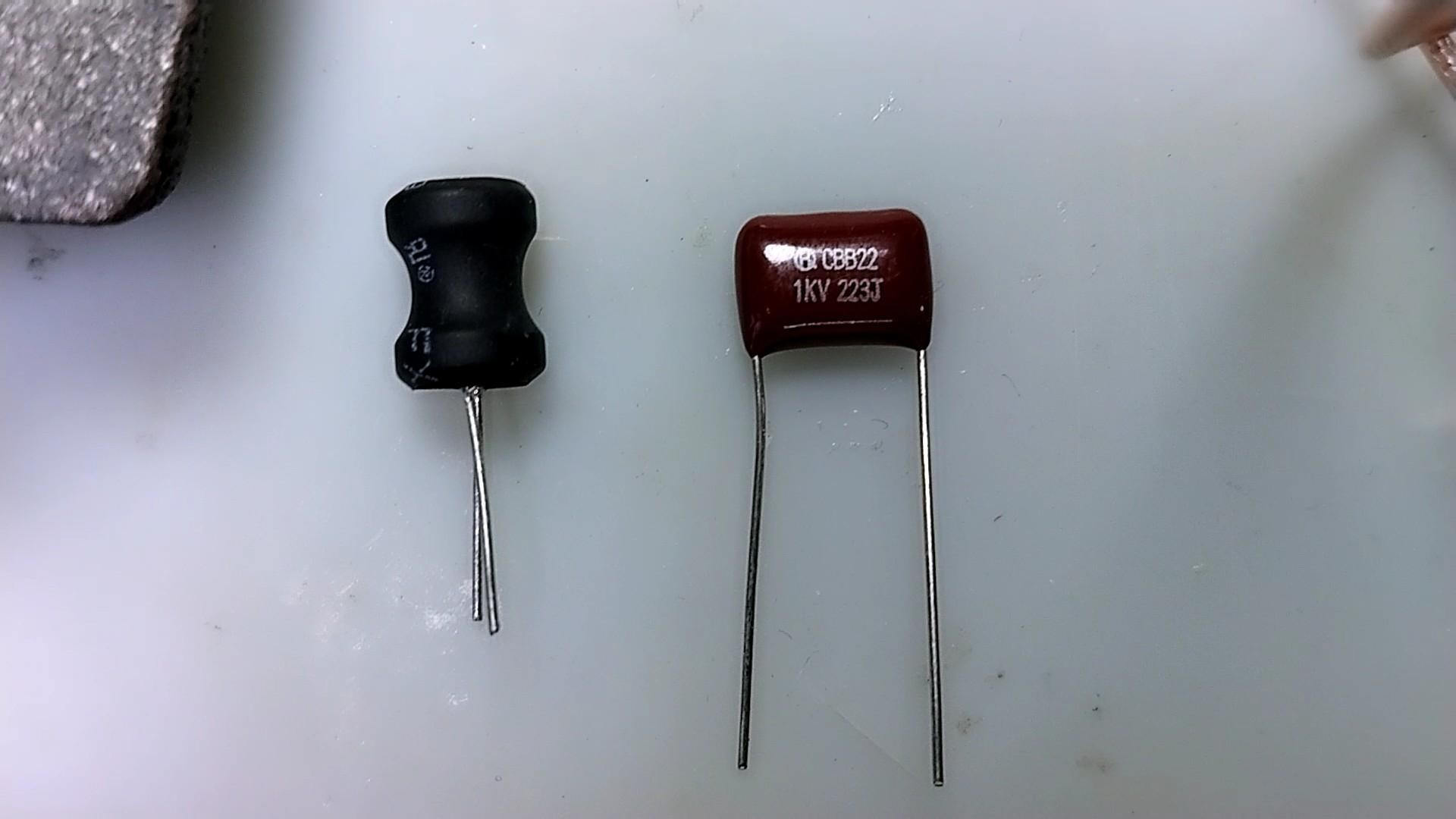

测试1mH电感和22nF电容组成的串联谐振回路时，遇到了信号饱和问题及解决方案：
-
初始问题：
- 使用1Ω反馈电阻时，大部分频段信号饱和
- 谐振点附近阻抗极低，导致测量电路过载
-
优化过程：
- 将反馈电阻降至10Ω后获得理想测量结果
- 实测谐振频率34.12kHz，与理论值33.9kHz基本一致
- 测得-3dB带宽约1.2kHz，Q值28.4
5. 测量精度优化技巧
根据实际测试经验，总结出以下提高测量精度的关键点：
-
反馈电阻选择原则：
- 先预估被测器件的阻抗范围Z
- 选择Rfb使200mV/|Z| ≈ 1-10mA（AD5933输出电流范围）
- 对于宽频测量，可能需要分段使用不同Rfb
-
时钟稳定性改善：
- 对于长时间测量，务必使用外部高稳时钟
- 可选择TCXO或OCXO时钟源，稳定性可达±1ppm
- 定期进行校准频率基准
-
校准流程优化：
- 使用精密电阻进行系统增益校准
- 建议校准频率点覆盖整个测量范围
- 温度变化超过5℃时需重新校准
6. 典型问题排查指南
在实际使用中，我遇到了以下典型问题及解决方法：
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 测量数据全为0 | I2C通信失败 | 检查地址配置(默认0x0D)，确认上电时序 |
| 信号幅度饱和 | Rfb值太小 | 增大反馈电阻，或降低激励电压 |
| 频率响应异常 | 时钟源不稳定 | 改用外部时钟，检查时钟信号质量 |
| 数据波动大 | 噪声干扰 | 增加滤波电容，使用屏蔽线缆，多次平均 |
| 温度读数不准 | 未正确配置 | 确保温度测量前进入待机模式 |
7. 系统扩展与应用建议
这套基于AD5933的测量系统经过验证，可以扩展到以下应用场景：
-
晶体参数自动化测试：
- 批量测量谐振频率、Q值、等效阻抗
- 配合机械夹具实现生产线自动测试
-
电感电容参数分析：
- 精确测量L/C元件的频率特性
- 识别假冒或劣质元件
-
生物阻抗测量：
- 皮肤阻抗分析
- 组织电特性研究
对于希望复现该系统的开发者，我的建议是：
- 先从简单的电阻测量开始验证系统基本功能
- 逐步增加测试频率范围和复杂度
- 务必注意模拟信号链的布局和接地
- Python控制程序可以根据需要修改，特别是数据处理部分
这个项目最令我意外的发现是AD5933内部时钟的温漂问题。原本以为芯片内置的时钟应该足够稳定，但实测表明对于精密测量，外部时钟源几乎是必须的。这也提醒我们在电子测量中，对每个环节的误差来源都要保持怀疑和验证的态度。
