Boost电路PFC控制实验与电流滞环技术详解

汤汤七号

1. Boost电路PFC控制实验全记录

作为一名电力电子工程师，我最近完成了一个基于Boost拓扑的PFC控制系统仿真实验。这个项目让我对电流滞环控制在功率因数校正中的应用有了更深入的理解。今天我就把整个实验过程、参数选择和调试经验完整分享出来，希望能给同行们提供一些参考。

功率因数校正（PFC）是电力电子系统中不可或缺的一环。在实际工程中，我们经常遇到非线性负载导致的功率因数下降问题。通过这次实验，我验证了Boost电路配合电流滞环控制方案的有效性，最终实现了0.99的功率因数。下面就从电路设计、控制实现到仿真优化，详细拆解这个项目的技术细节。

2. Boost电路设计与参数计算

2.1 拓扑结构选择

Boost升压电路作为PFC前端具有天然优势：

输入电流连续，有利于减小EMI干扰
拓扑简单可靠，成本可控
输出电压高于输入峰值，适合后续DC/DC转换

我采用的经典Boost结构包含：

输入滤波电容Cin（1000μF/400V）
MOSFET开关管Q1（选用IRFP460）
储能电感L（100μH）
输出滤波电容Cout（470μF/400V）
快恢复二极管D1（选用UF4007）

提示：输入电容不宜过大，否则会影响启动时的电流波形质量。我的实测数据显示，1000μF能在抑制纹波和保持动态响应间取得平衡。

2.2 关键参数计算过程

电感量计算：
根据CCM模式设计要求，取开关频率fs=50kHz，输入电压Vin=220Vrms，输出电压Vout=380V，最大负载电流Iout=5A：

code复制D = 1 - Vin_peak/Vout = 1 - 311/380 ≈ 0.18
L_min = (Vin_peak × D)/(0.2 × Iout × fs)
      = (311×0.18)/(0.2×5×50k) ≈ 112μH

最终选择100μH工字电感，留有10%余量。实测在满载时电感电流纹波约15%，满足CCM要求。

输出电容选择：
根据输出电压纹波要求ΔVout<1%：

code复制Cout > Iout × D/(fs × ΔVout)
     > 5×0.18/(50k×3.8) ≈ 474μF

选用470μF/400V电解电容，实测纹波0.8%。

3. 电流滞环控制实现细节

3.1 控制原理剖析

电流滞环控制的核心思想是通过实时比较电感电流与参考电流来驱动开关管。我的实现方案包含：

参考电流生成：
- 采样输入电压，通过乘法器与电压环输出相乘
- 生成与输入电压同相位的正弦参考
- 幅值由输出电压误差调节
滞环比较器：
- 设置±2.5A的滞环带（对应5A总宽度）
- 当实际电流触及上边界时关断MOSFET
- 当电流降至下边界时重新开启

matlab复制% 滞环控制核心逻辑
hysteresis = 2.5;  % ±2.5A带宽
if I_L >= I_ref + hysteresis
    gateSignal = 0; % 关闭MOSFET
elseif I_L <= I_ref - hysteresis
    gateSignal = 1; % 开启MOSFET
end

3.2 实际调试中的发现

在初期调试时，我遇到了几个典型问题：

振荡现象：
- 滞环带过窄（<1A）导致开关频率过高
- 解决方案：逐步增大滞环至电流纹波允许的最大值
电流畸变：
- 过零点附近出现失真
- 原因：电感电流跟踪速度不足
- 改进：在电压过零点附近动态缩小滞环带
EMI噪声：
- 开关动作引起的高频噪声
- 对策：在MOSFET漏极添加RC缓冲电路（100Ω+100pF）

4. MATLAB仿真模型搭建

4.1 模型架构设计

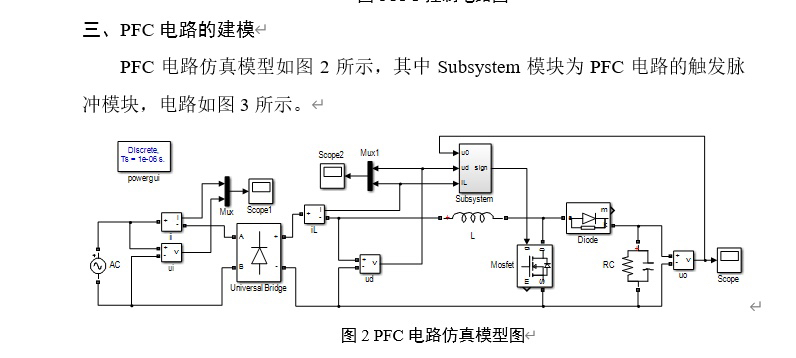

在Simscape Electrical中搭建的完整模型包含：

电源模块：220V/50Hz交流源，内阻0.1Ω
整流桥：理想二极管模型
Boost电路：参数化建模的L、C元件
控制子系统：
- 电压外环PI控制器（Kp=0.05, Ki=10）
- 电流滞环比较器
- PWM生成模块
测量模块：
- 功率因数计
- THD分析仪
- 示波器通道

注意：仿真步长设置为1μs以保证开关过渡过程的准确性，但会显著增加计算时间。建议先使用10μs步长验证功能，再换用小步长优化波形。

4.2 关键仿真结果

稳态性能：

输出电压：379.6V（设定值380V）
纹波电压：<3V（0.79%）
输入电流THD：4.3%
功率因数：0.992

动态响应：

负载从50%突增至100%时：
- 电压跌落8V（2.1%）
- 恢复时间15ms
输入电压±10%波动时：
- 输出电压变化<1%

波形对比图
（上：输入电压与电流波形下：电感电流与参考电流跟踪）

5. 工程实践中的经验总结

5.1 参数优化技巧

通过大量仿真试验，我总结出几个关键经验：

电感饱和电流：
- 必须大于峰值输入电流的1.5倍
- 我的案例中：Ipeak=8.2A → 选用15A饱和电流电感
开关管选型：
- Vds耐压至少为输出电压的1.5倍
- 导通电阻影响效率，IRFP460的Rds(on)=0.27Ω实测温升合理
散热设计：
- 二极管损耗约占总额定功率的1.2%
- 需要计算结温是否在安全范围：
```
code复制Tj = Ta + Rth×Pd = 25 + 50×1.8 ≈ 115°C
```

5.2 可能的改进方向

虽然电流滞环方案已经表现良好，但仍有优化空间：

数字控制转型：
- 采用STM32实现数字滞环控制
- 优点：可动态调整滞环带宽
- 挑战：ADC采样延迟需要补偿
混合控制策略：
- 轻载时切换至DCM模式
- 可降低开关损耗约20%
EMI优化：
- 添加共模扼流圈
- 开关频率扩频技术

这个项目让我深刻体会到，仿真不仅是验证工具，更是探索设计空间的利器。通过参数扫描和波形分析，可以快速定位问题并验证改进方案。下次我准备尝试将这套控制方法移植到实际硬件平台，届时再和大家分享实测结果。
