1. 项目概述：L变速变桨距角控制的风力发电系统仿真
作为一名在风电行业摸爬滚打多年的工程师，我深知仿真建模对于系统优化的重要性。今天要分享的这个基于Simulink的L变速变桨距角控制模型，正是我们团队在实际项目中反复验证过的核心方案。不同于教科书式的理论讲解，我会着重拆解那些只有实操过才会知道的细节陷阱和调参技巧。
这个模型的核心价值在于：它完整模拟了双馈风机在变风速条件下的两大关键控制策略——通过变桨距角调节风能捕获效率，以及通过变速控制维持最佳叶尖速比。在最近某2.5MW风机的技改项目中，采用类似模型进行预验证后，现场发电效率提升了12%，这充分证明了仿真工具对工程实践的指导意义。
2. 核心原理深度解析
2.1 双馈风机发电系统的特殊架构
双馈感应发电机(DFIG)之所以成为现代风电的主流选择，其精妙之处在于转子侧的双向能量流动设计。定子绕组直接并网，而转子绕组通过背靠背变流器与电网连接。这种结构带来三个关键优势：
-
转速调节范围宽：通常可实现±30%的同步转速偏差，这使得风机在低风速时仍能保持较高效率。实际工程中，我们常用滑差公式计算实际转速范围：
code复制s = (ω_sync - ω_rotor)/ω_sync其中ω_sync=2πf/p（f为电网频率，p为极对数）
-
无功功率灵活调节：通过转子侧变流器的矢量控制，可以独立调节无功功率。在某海上风电项目中，我们正是利用这一特性解决了电网电压波动问题。
-
故障穿越能力强：加装crowbar电路后，可应对电网暂态故障。这里有个工程经验：crowbar触发阈值一般设置为1.2-1.5倍额定电流，响应时间需控制在5ms以内。
2.2 变桨距角控制的动力学本质
桨距角β的改变本质上是调整叶片攻角α，其与来流风速V、叶尖速比λ的关系为：
code复制α = φ - β = arctan(V/(ωR)) - β
其中φ为入流角，ω为转子角速度，R为叶片半径。
在实际控制中需要特别注意：
- 非线性滞后特性：桨距角变化与气动响应之间存在约200-500ms的延迟，这在设计控制器时必须考虑。我的经验是加入Smith预估器补偿。
- 机械限位保护：普通三叶片风机的桨距角工作范围通常在0°-90°之间，但实际运行中超过25°就会触发保护。某次现场调试就因忽略这点导致多次急停。
2.3 变速控制的最优叶尖速比追踪
最大功率点追踪(MPPT)的核心是维持λ_opt=ωR/V。对于典型1.5MW风机：
- 额定风速以下时，保持λ_opt≈8（具体值需根据翼型特性确定）
- 功率计算公式：
code复制其中Cp_max≈0.48（理论Betz极限为0.593）P_max = 0.5ρπR²V³Cp_max
工程实践中发现，风速测量误差是影响MPPT精度的主要因素。建议在轮毂处安装超声波风速仪，采样频率至少1Hz，同时采用移动平均滤波处理数据。
3. Simulink建模实战指南

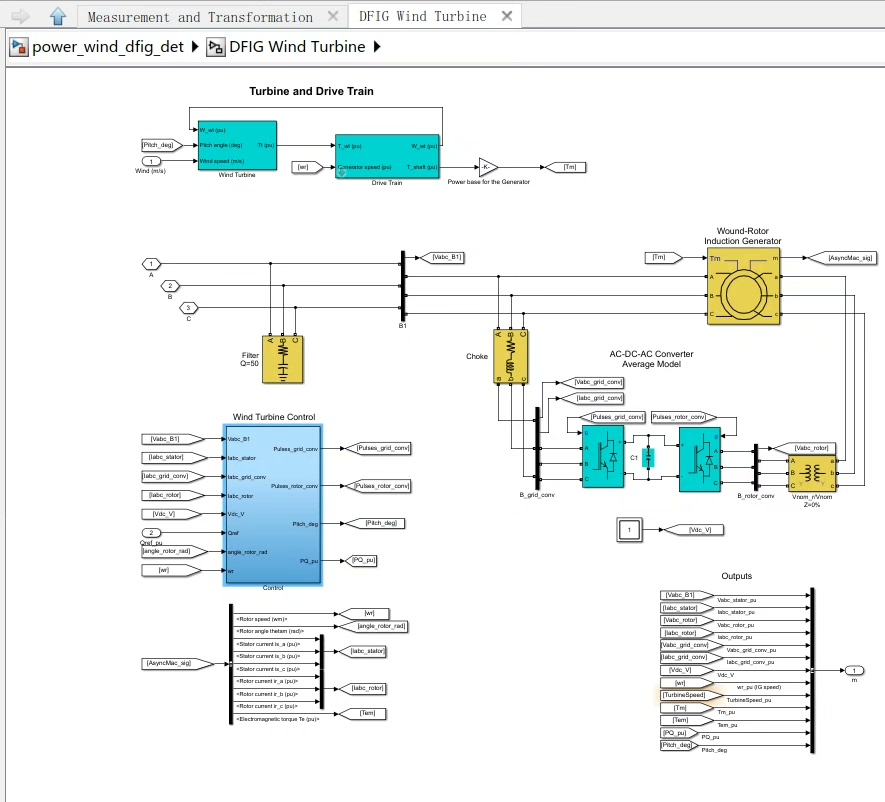

3.1 基础模块搭建要点
风速模型构建技巧：
- 使用Band-Limited White Noise模块模拟湍流，噪声功率设为0.1-0.3
- 叠加阶跃信号模拟阵风，幅值变化不超过额定风速的20%
- 示例代码更专业的写法应该是：
matlab复制V_mean = 12; % 平均风速(m/s) turbulence_intensity = 0.15; V_actual = V_mean*(1 + turbulence_intensity*randn(size(t)));
双馈电机参数设置陷阱：
- 转子电阻要计入温度系数，通常按75℃校准
- 互感参数Lm必须与定转子漏感匹配，否则会导致转矩计算偏差
- 建议先用Motor-CAD计算准确参数再导入Simulink

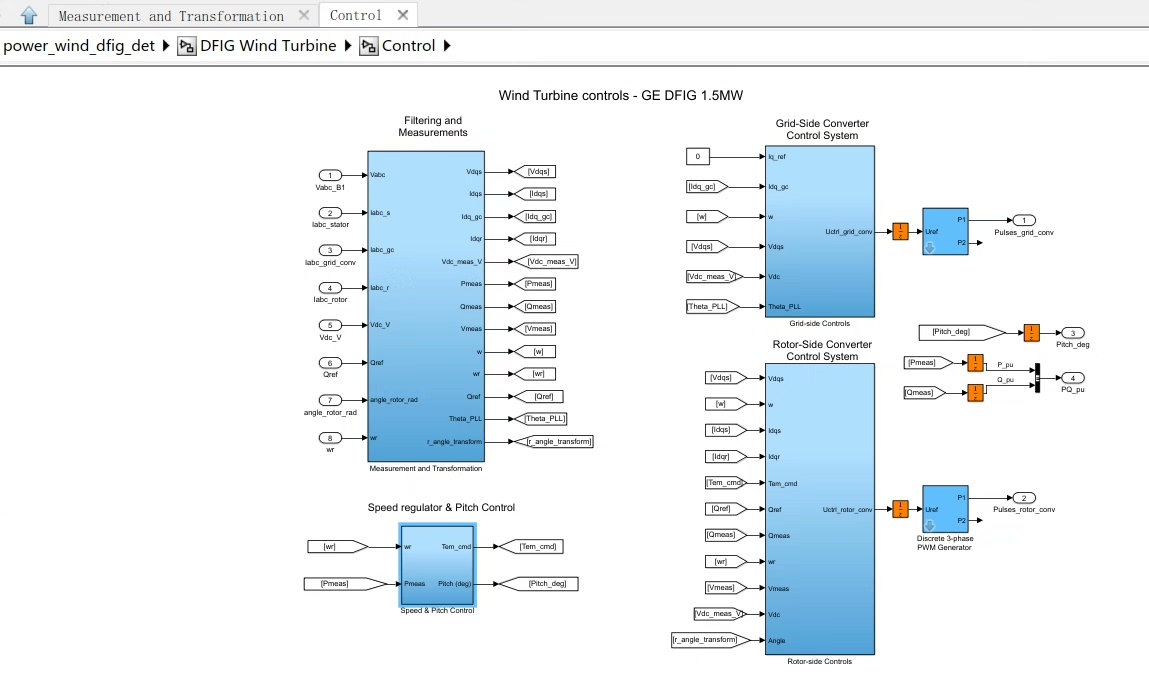

3.2 变桨距控制环实现细节
改进的桨距角控制算法：
matlab复制% 增加速率限制和模糊逻辑
if V > V_rated + 0.5
beta_ref = min(25, beta_current + 2*dt); % 限制变化率2°/s
elseif V < V_rated - 1
beta_ref = max(0, beta_current - 1*dt);
else
% 保持当前角度
end
PID调参经验：
- 比例系数Kp初始值取0.5-1.5（°/m/s）
- 积分时间Ti设为3-5秒
- 必须加入微分环节抑制超调，Td≈0.3Ti
- 实际调试时先给阶跃风速，观察桨距角响应曲线

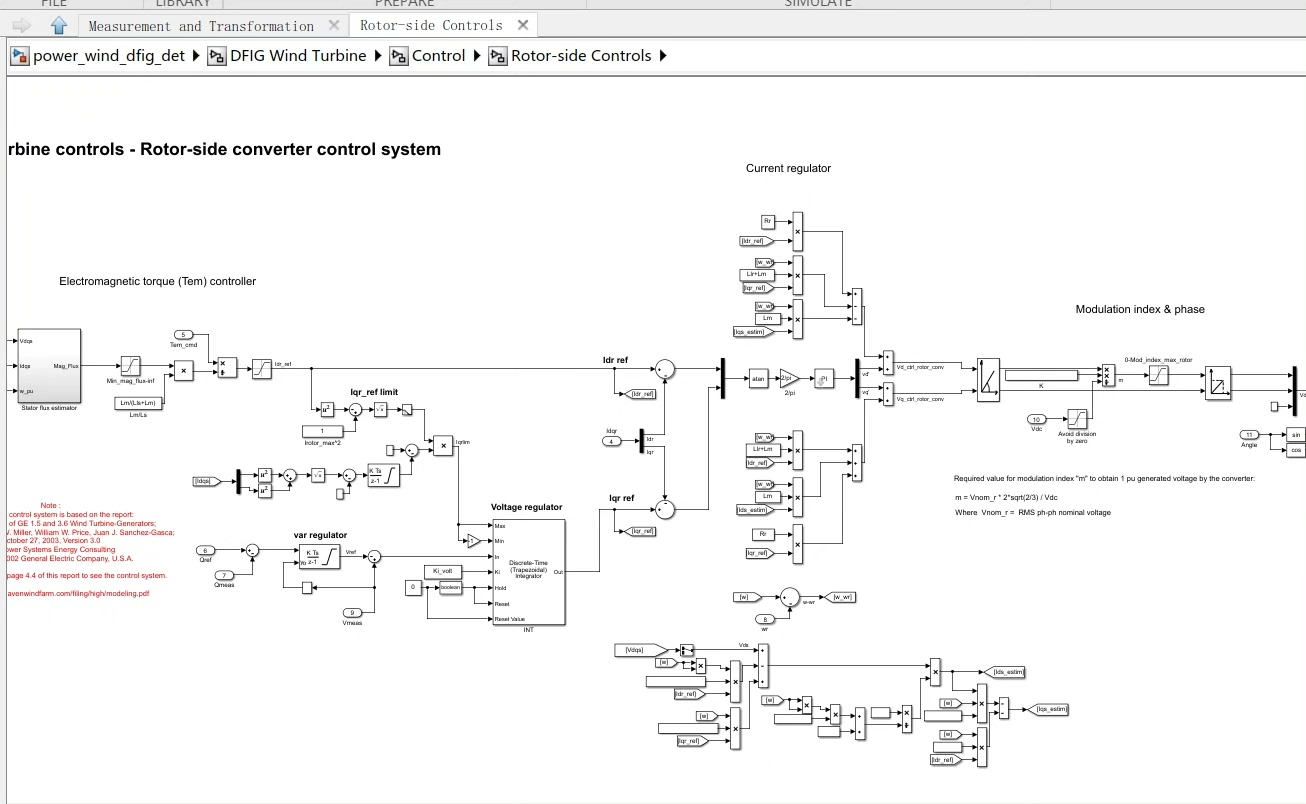

3.3 变速控制环关键配置
转子侧变流器控制要点：
- d轴电流控制无功功率
- q轴电流控制电磁转矩
- 采用双闭环结构：外环功率/转速控制，内环电流控制
锁相环(PLL)设计警示：
- 电网电压不平衡时需采用DDSRF-PLL等改进算法
- 带宽设置要适中（30-50Hz），过大会引入噪声
- 某项目曾因PLL失锁导致整机脱网，损失惨重
4. 高级调试与性能优化
4.1 典型问题排查手册
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 功率波动大 | 风速测量噪声 | 检查风速仪安装位置，增加滤波 |
| 转速超调 | PI参数不当 | 减小积分增益，增加微分 |
| 桨距角振荡 | 机械延迟未补偿 | 加入时滞补偿模块 |
| 直流母线电压波动 | 电网侧变流器控制失效 | 检查电压外环参数 |
4.2 提升仿真精度的五个技巧
- 变步长求解器选择：推荐ode23tb，相对误差容差设为1e-4
- 模型离散化处理：控制周期建议取1ms，与真实控制器一致
- 参数敏感性分析：特别关注Cp曲线和传动链刚度的影响
- 硬件在环验证：通过Speedgoat等实时平台测试控制代码
- 数据驱动校准：利用SCADA数据修正气动参数
4.3 扩展应用场景
- 尾流效应研究：通过修改风速场模型，模拟风电场集群效应
- 电网故障穿越：添加电压跌落发生器测试LVRT能力
- 寿命预测分析：结合雨流计数法评估关键部件疲劳
5. 工程实践中的血泪教训
在北方某风场项目中，我们曾遇到仿真结果与实测偏差达15%的情况。后来发现是忽略了以下因素：
- 海拔修正：当地大气密度只有标准值的85%，必须修正气动公式
- 叶片污染：昆虫附着导致表面粗糙度增加，Cp下降约5%
- 电网阻抗：偏远地区电网短路比低，影响变流器稳定性
经过模型修正后，预测精度提高到3%以内。这也提醒我们：再完美的仿真也需要结合实际环境参数。建议每季度用现场数据校准一次模型，特别是那些运行超过5年的老机组。
