PCB封装设计避坑指南与实战经验分享

芳奎

1. PCB封装避坑指南：工程师必看

作为一名硬件工程师，PCB封装问题就像暗礁一样潜伏在设计流程中。你可能花了大量时间优化电路、调整布局，却在最后关头因为封装问题导致整个项目延期。我经历过太多次这样的教训：明明原理图正确无误，PCB也反复检查过，结果板厂反馈封装不匹配；或者小批量样机运行良好，一到量产就出现焊接不良、器件脱落等问题。这些痛点的背后，往往是对封装特性的理解不足。

今天，我将分享一份经过实战检验的PCB封装避坑指南。这份指南不仅包含常见封装类型的对比分析，更重要的是揭示了那些容易被忽视的设计细节。比如，为什么同样的QFN封装，有的板子焊接良率高，有的却频频虚焊？为什么BGA封装在实验室测试通过，到了客户现场却出现信号完整性问题？通过系统梳理这些经验，希望能帮你避开那些我亲自踩过的"坑"。

2. 常见封装类型特性解析

2.1 通孔封装（THT）的隐藏陷阱

通孔封装(Through-Hole Technology)看似简单，实则暗藏玄机。以常见的DIP封装为例，很多工程师认为这种"老古董"不会出问题，但实际应用中仍有几个关键点需要注意：

孔径与引脚匹配：理论上，引脚直径加0.2-0.3mm就是合适的孔径。但在高密度板上，这个余量可能导致相邻焊盘间距不足。我的经验是，对于0.6mm直径的引脚，使用0.9mm孔径时，要特别检查焊盘与走线的安全间距。
焊盘尺寸设计：IPC-7351标准给出了计算公式，但在实际应用中需要考虑板厂的工艺能力。我曾遇到一个案例：按照标准设计的焊盘，在批量生产时出现"墓碑效应"。后来发现是焊盘热容量分配不均导致的，将焊盘长度增加20%后问题解决。
器件高度限制：特别是对于需要后续组装的外壳类产品，通孔器件的高度容易被忽视。建议在封装库中标注最大高度值，并在布局阶段启用3D检查。

提示：现代EDA工具虽然提供标准通孔封装库，但建议根据具体板厂的工艺能力进行微调。例如，某些板厂对孔径公差控制较好，可以适当减小安全余量。

2.2 表面贴装（SMT）封装的实战要点

表面贴装器件(SMT)现在是主流，但不同封装类型有各自的特点：

QFP封装：

引脚间距是关键参数。0.5mm间距的QFP对焊盘设计、钢网开孔和回流焊曲线都有严格要求。
角落引脚容易虚焊，建议在这些位置的焊盘上增加少量锡膏(通过钢网开孔调整)。

QFN封装：

中央散热焊盘的设计直接影响散热效果和焊接可靠性。我的做法是：在散热焊盘上打4-6个0.3mm的过孔(取决于焊盘大小)，并确保孔内填锡饱满。
周边焊盘不宜过长，否则容易导致器件"漂浮"。通常伸出引脚0.2-0.3mm即可。

BGA封装：

焊球直径和间距决定了布线难度。对于0.5mm pitch的BGA，建议使用HDI工艺。
盲埋孔设计时，要注意孔与焊盘的对位精度。我曾遇到一个案例：BGA焊盘上的过孔偏移导致焊接时焊料流失，最终通过调整阻焊层设计解决了问题。

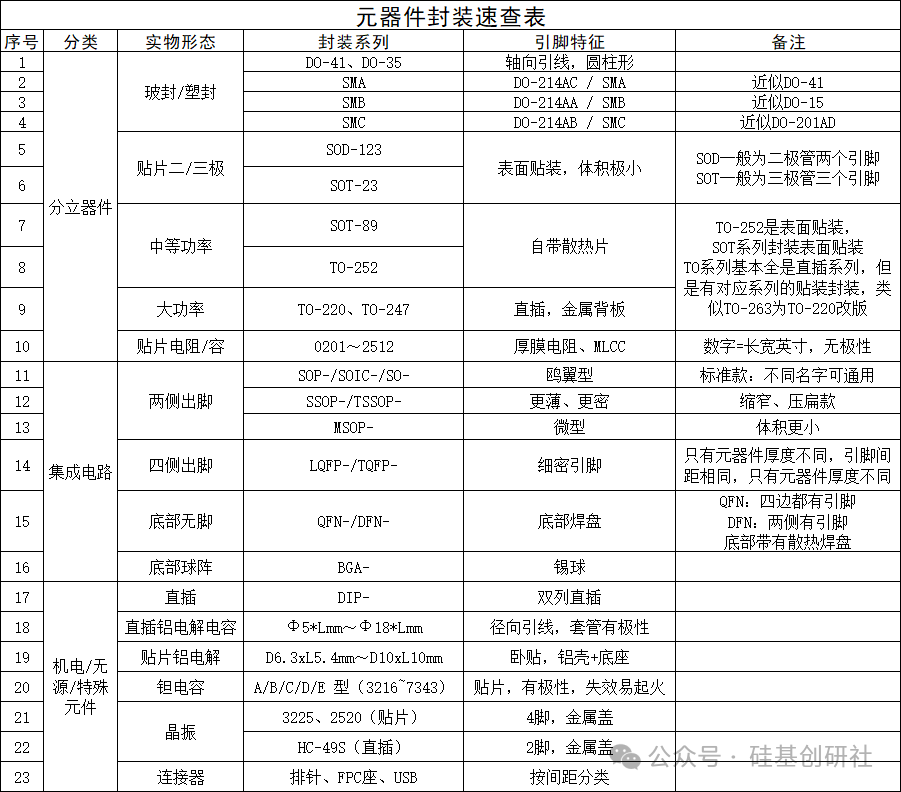

不同SMT封装对比
图：常见SMT封装特性对比(作者整理)

3. 封装选择与设计规范

3.1 基于应用场景的封装选型

选择封装不是简单的尺寸匹配，需要考虑多重因素：

环境因素：

高振动环境(如车载电子)：优先选择底部有焊盘的QFN或BGA，避免QFP等悬臂式封装
高温环境：注意封装材料的耐温等级，特别是塑料封装器件的吸湿敏感性(MSL等级)

生产因素：

小批量研发：可以选择更细间距的封装(如0.4mm pitch QFP)
大批量生产：建议使用0.5mm及以上间距的封装，降低对SMT设备精度的要求

信号完整性考虑：

高频电路：BGA优于QFP，因为更短的引线长度减少寄生电感
大电流应用：SOIC、D2PAK等大体积封装比小尺寸封装更适合

3.2 封装设计检查清单

根据IPC标准和我个人的经验，建议在完成封装设计后检查以下项目：

焊盘尺寸验证：
- 使用IPC-7351计算工具核对关键参数
- 与实际器件引脚尺寸进行1:1打印比对
钢网开孔匹配：
- 焊盘与钢网开孔面积比控制在0.6-0.7之间
- 对于QFN中央焊盘，开孔覆盖率建议70-80%
散热设计：
- 检查散热过孔的数量和分布
- 确认热阻参数是否满足器件需求
组装验证：
- 使用3D模型检查器件与周边元件、外壳的间隙
- 特别关注高大元件之间的干涉问题

4. 典型问题分析与解决方案

4.1 焊接不良问题排查

案例1：QFN器件虚焊

现象：中央焊盘焊接不牢，器件容易脱落
分析：钢网开孔过小，锡膏量不足；或者回流焊温度曲线不合适
解决方案：
1. 增加中央焊盘的钢网开孔面积(我通常增加20%)
2. 在焊盘上添加适量的过孔(直径0.3mm左右)促进热传导
3. 调整回流焊曲线，延长液相线以上时间(TAL)

案例2：BGA焊点裂纹

现象：产品在温度循环测试后出现功能异常
分析：CTE(热膨胀系数)不匹配导致焊点应力过大
解决方案：
1. 选择CTE匹配的PCB材料
2. 在BGA四周点胶加固(注意胶水的选择和用量)
3. 优化焊球合金成分(如改用SAC305)

4.2 信号完整性问题处理

案例3：QFP封装信号振铃

现象：高频信号出现明显振铃，影响系统稳定性
分析：长引脚引入的寄生电感导致
解决方案：
1. 在信号线上串联小电阻(通常22-100Ω)
2. 改用QFN或BGA封装缩短引线长度
3. 优化PCB叠层设计，减小回路电感

案例4：电源完整性下降

现象：大电流时电源波动超标
分析：封装引脚电感过大，去耦电容效果不佳
解决方案：
1. 选择多电源/地引脚的封装
2. 在器件底部放置高频去耦电容(0402或更小尺寸)
3. 使用埋容技术进一步降低回路电感

5. 进阶技巧与经验分享

5.1 封装库管理最佳实践

经过多次教训后，我总结出一套有效的封装库管理方法：

分类体系：
- 按封装类型(QFP、QFN、BGA等)建立文件夹
- 每个封装包含3D模型、规格书和设计说明
版本控制：
- 使用Git等工具管理封装库变更
- 每次修改都记录变更原因和验证结果
设计验证：
- 新封装必须经过实物验证才能加入正式库
- 保留验证板文件作为参考

5.2 与板厂的协作要点

与板厂有效沟通可以避免很多封装相关问题：

提供完整的设计说明：
- 特殊封装要求(如BGA的阻焊定义)
- 关键尺寸的公差要求
工艺能力确认：
- 确认板厂的最小线宽/线距能力
- 了解他们的SMT设备精度水平
首件检验：
- 要求板厂提供首件检验报告
- 重点关注关键封装的尺寸测量数据

在实际项目中，我习惯准备一份封装特别说明文档，列出所有非常规封装的设计要点和检验标准。这个习惯帮我避免了很多潜在问题。

6. 未来封装技术趋势观察

虽然本文主要讨论当前主流的封装技术，但作为工程师，我们需要关注行业发展趋势：

3D封装技术：
- 通过硅通孔(TSV)实现多层芯片堆叠
- 设计时需要考虑热管理和信号完整性挑战
晶圆级封装(WLCSP)：
- 尺寸更小，但对PCB表面平整度要求更高
- 需要更精确的SMT工艺控制
嵌入式元件技术：
- 将无源元件嵌入PCB内部
- 可以节省表面空间，提高可靠性

这些新技术带来了新的设计挑战，建议工程师们保持学习，及时更新自己的知识库。在我的日常工作中，会定期参加行业研讨会，并与封装供应商保持技术交流，这帮助我在多个项目中成功应用了新型封装技术。
