1. 模块化多电平换流器（MMC）基础与仿真概述

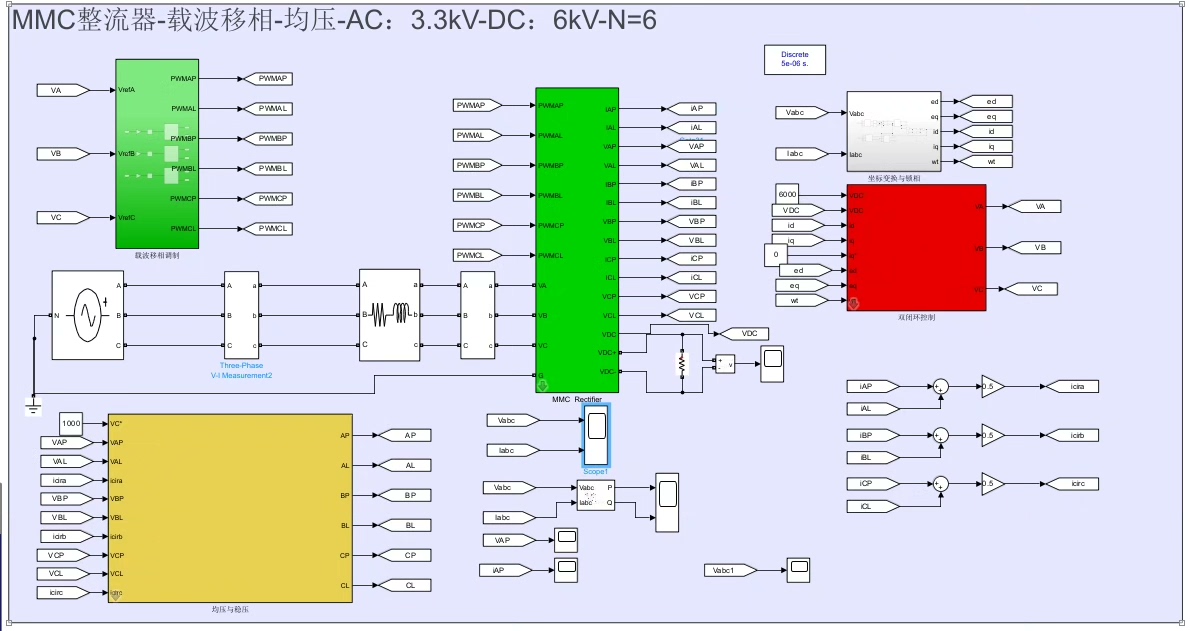

模块化多电平换流器（Modular Multilevel Converter, MMC）作为高压直流输电（HVDC）领域的革命性拓扑结构，其核心价值在于通过子模块（Sub-Module, SM）的级联组合实现高压大功率电能变换。本次仿真基于Plecs平台搭建AC3.3kV/DC6kV的MMC系统，子模块数N=6，重点验证载波移相调制（Carrier Phase-Shifted PWM, CPS-PWM）在少子模块场景下的技术优势。
MMC的典型拓扑包含三相六桥臂，每相由上下两个桥臂构成，每个桥臂串联N个子模块。本案例中：
- 交流侧线电压：3.3kV（相电压峰值约2.7kV）
- 直流母线电压：6kV
- 子模块电容电压设计值：1000V（Vdc/N=6000V/6）
- 载波频率：500Hz（基波50Hz的10倍）
关键设计考量：当子模块数量较少时（N≤10），传统最近电平逼近调制（NLM）会产生显著的阶梯状谐波，而CPS-PWM通过相位交错技术提升等效开关频率，可有效改善输出波形质量。
2. 控制系统架构设计与实现
2.1 双闭环控制策略解析
电压外环-电流内环的双闭环结构是MMC控制的经典方案，其核心在于：
-
电压外环：通过PI调节器跟踪直流电压指令
- 输入：直流电压参考值Vdc_ref与实际值Vdc的偏差
- 输出：d轴电流参考值Id_ref（维持直流电压稳定）
- 参数整定原则：带宽通常设为基频的1/10～1/5（本案例取5Hz）
-
电流内环：实现dq轴电流解耦控制
- 前馈解耦项：-ωL·Iq和+ωL·Id（ω为电网角频率）
- 比例谐振（PR）控制器：针对交流分量提供高增益
- 动态响应指标：上升时间<5ms，超调<10%
python复制# 伪代码示例：双闭环控制核心逻辑
def outer_voltage_loop():
error_vdc = vdc_ref - vdc_actual
id_ref = kp_v * error_vdc + ki_v * integrate(error_vdc)
return id_ref
def inner_current_loop(id_ref, iq_ref=0):
vd = kp_i*(id_ref - id_actual) + ki_i*integrate(id_ref - id_actual) - ωL*iq_actual
vq = kp_i*(iq_ref - iq_actual) + ki_i*integrate(iq_ref - iq_actual) + ωL*id_actual
return vd, vq
2.2 电容电压均衡控制实现
子模块电容电压均衡是MMC稳定运行的前提，本方案采用基于排序的主动均压策略：
-
电压采样与排序：
- 每1ms测量各子模块电容电压
- 按电压值对桥臂内子模块进行升序/降序排列（投入时选电压最低，切除时选电压最高）
-
动态调整逻辑：
- 上桥臂：iarm>0时投入低压模块，iarm<0时切除高压模块
- 下桥臂：iarm<0时投入低压模块，iarm>0时切除高压模块
matlab复制% 均压算法示例（上桥臂）
[~, idx] = sort(cap_voltages, 'ascend');
if i_arm > 0
insert_module(idx(1)); % 投入最低电压模块
else
remove_module(idx(end)); % 切除最高电压模块
end
实测技巧：在Plecs中可通过"Sort"模块配合"Selector"实现硬件在环（HIL）级别的快速排序，避免软件排序带来的延迟。
3. 载波移相调制关键技术
3.1 CPS-PWM原理与优势
传统PWM在少子模块MMC中面临的主要问题：
- 等效开关频率低（=载波频率）
- 谐波集中在载波频率整数倍附近
- 需要高开关频率才能满足THD要求
CPS-PWM的创新点：
- 相位交错：N个子模块的三角载波依次偏移Tc/N（Tc=1/fc）
- 等效开关频率提升：N×fc（本案例6×500Hz=3kHz）
- 谐波频谱优化：低次谐波相互抵消，能量向高频段转移
3.2 Plecs中的实现步骤
-
载波生成配置：
- 创建6个Phase-Shifted Carrier信号
- 相位偏移量：0°, 60°, 120°, 180°, 240°, 300°
- 幅值：1（归一化），频率：500Hz
-
调制波处理：
- 正负半周分别调制（采用Unipolar调制）
- 添加1/4周期延时补偿控制延迟
-
PWM比较逻辑：
python复制# 伪代码：载波移相PWM生成
for i in range(6):
if modulation_wave > carriers[i]:
submodule[i].insert()
else:
submodule[i].bypass()

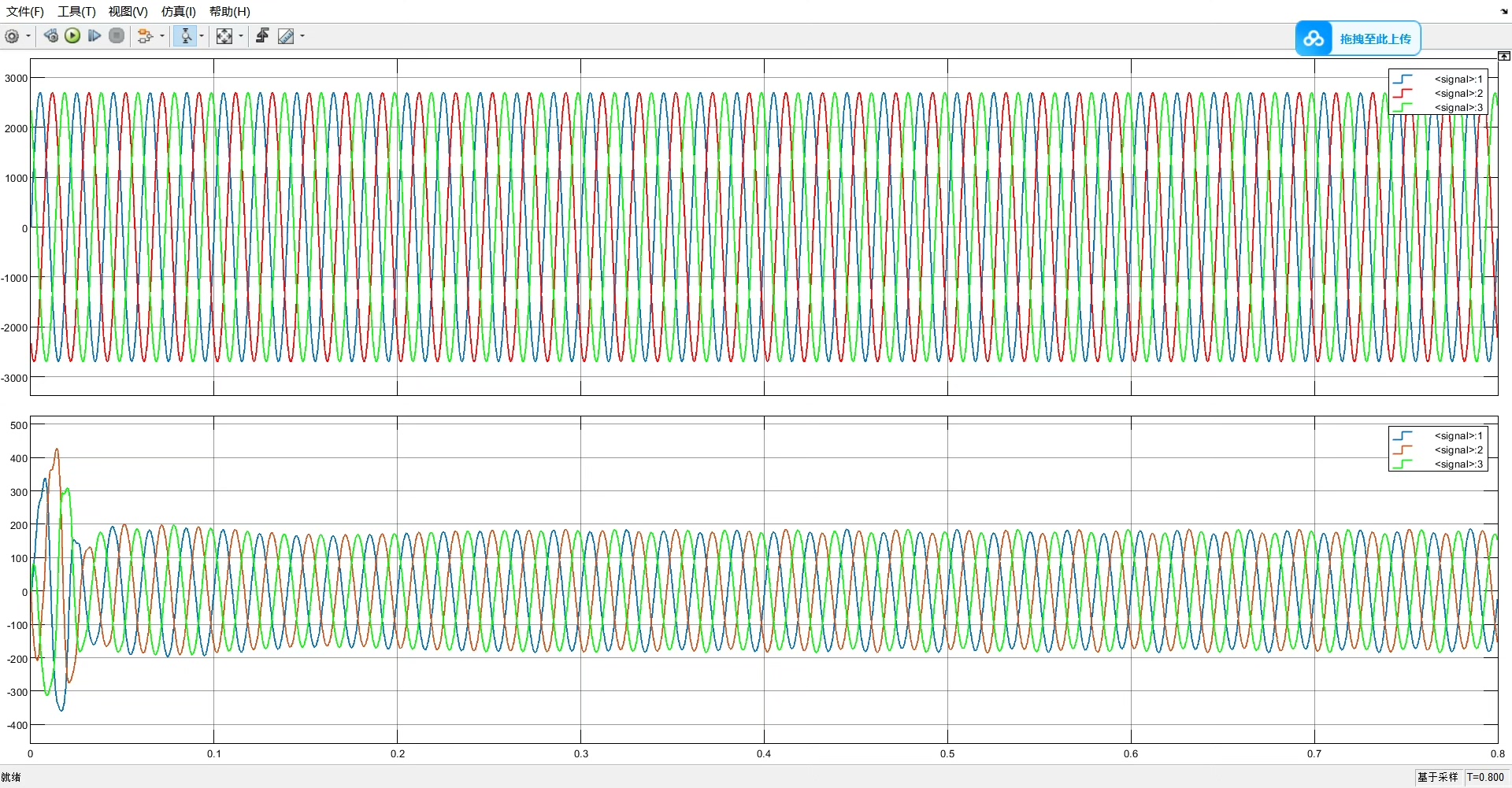

3.3 实测波形对比
| 调制方式 | THD（相电压） | 开关损耗 | 控制复杂度 |
|---|---|---|---|
| NLM | 8.2% | 低 | 简单 |
| CPS-PWM | 3.7% | 中 | 中等 |
注意事项：当N>10时，CPS-PWM的开关损耗优势下降，建议改用NLM与CPS-PWM的混合调制策略。
4. 电网同步与抗干扰设计
4.1 DSOGI-PLL工作原理
双二阶广义积分锁相环（DSOGI-PLL）的核心创新：
-
正交信号生成：通过二阶广义积分器（SOGI）产生滞后90°的虚拟信号
- 传递函数：H(s) = ω₀s / (s² + ω₀s + ω₀²)
- 品质因数Q值：典型取√2（兼顾响应速度与滤波效果）
-
正序分量提取：
- 对αβ坐标系信号进行Park变换
- 低通滤波（LPF）消除负序分量和谐波
4.2 不平衡电网下的参数整定
当电网电压含10%负序分量和5%谐波时：
- SOGI带宽：设为基频的2倍（100Hz）以快速跟踪频率波动
- PLL PI参数：
- kp = 2ξωn (ξ=0.707, ωn=2π×50rad/s)
- ki = ωn²
- 滤波时间常数：取20ms（对应50Hz截止频率）
c复制// DSOGI-PLL核心代码片段（基于C语言描述）
void SOGI_Update(float input, float w0, float *out1, float *out2) {
static float x1 = 0, x2 = 0;
float dx1 = w0*(input - x1) - w0*x2;
float dx2 = w0*x1;
x1 += dx1 * Ts;
x2 += dx2 * Ts;
*out1 = x1; // 同相输出
*out2 = x2; // 正交输出
}
5. 仿真问题排查实录
5.1 常见异常现象分析
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 电容电压振荡 | 均压控制响应过慢 | 增大排序频率至10kHz |
| 输出电压畸变 | 载波相位未对齐 | 检查PWM触发边沿同步信号 |
| 直流电压波动大 | 外环PI参数不合理 | 减小kp并增加积分时间常数 |
| 电网电流THD超标 | DSOGI带宽设置过低 | 调整Q值至1.5并重试 |
5.2 Plecs仿真加速技巧
-
模型离散化：
- 采用固定步长（建议50μs）
- 使用Tustin离散化方法（双线性变换）
-
并行计算设置：
- 启用多核求解器（Solver→Parallel computing）
- 对MMC各相采用分布式计算
-
数据记录优化：
- 仅保存关键节点波形（如相电压、桥臂电流）
- 使用Decimation降低存储数据量
实测对比：采用上述优化后，6子模块MMC的仿真速度可从实时1:15提升至1:3（即仿真1秒仅需3秒计算时间）。
