基于dsPIC33FJ的MPPT算法与并网控制实现

郦小号

1. 项目概述

在新能源发电领域，微型逆变器作为光伏发电系统的核心部件，其性能直接影响整个系统的能量转换效率。本文将深入剖析基于dsPIC33FJ系列控制器的MPPT算法实现，以及MPPT与并网控制的协同工作机制。这套方案已在多个实际项目中验证，最高可实现99.2%的MPPT跟踪效率，并网电流THD控制在3%以内。

2. MPPT算法实现详解

2.1 扰动观察法(P&O)原理

扰动观察法通过周期性扰动光伏组件的工作点并观察功率变化方向，逐步逼近最大功率点(MPP)。其核心优势在于实现简单、计算量小，特别适合资源有限的微控制器平台。

注意：传统P&O算法存在稳态振荡问题，在光照快速变化时可能误判方向。本方案通过自适应步长机制有效解决了这一痛点。

2.1.1 算法数学表达

设当前工作点为(Vk, Ik)，扰动后为(Vk+1, Ik+1)，则功率变化量：
ΔP = Pk+1 - Pk = Vk+1·Ik+1 - Vk·Ik

扰动方向决策规则：

ΔP > 0：保持当前扰动方向
ΔP < 0：反转扰动方向

2.2 硬件平台适配

选用dsPIC33FJ128GP706作为主控芯片，主要考虑以下特性：

16位DSP引擎：支持快速乘加运算
12位ADC：采样速率达1.1MSPS
互补PWM输出：死区时间可编程
低成本：单价<5美元(批量采购)

2.2.1 关键外设配置

ADC模块采用交替采样模式，同时采集PV电压和电流：

c复制// ADC配置代码片段
AD1CON1 = 0x00E0;  // 12位模式，自动采样
AD1CON2 = 0x0030;  // 交替采样AN0/AN1
AD1CON3 = 0x000F;  // Tad=4*Tcy=80ns

PWM模块配置为20kHz开关频率，分辨率150ps：

c复制PWM1CON1 = 0x0000;
PWM1CLKCON = 0x0003;  // 时钟源为FPLLO
PWM1PR = 2500;        // 20kHz PWM

2.3 代码实现优化

2.3.1 自适应步长机制

创新性地采用双步长策略：

常规步长0.1V：稳态时使用，功率波动<2%
大步长0.5V：检测到功率突变>5W时启用

实现代码：

c复制if(fabs(dP) > POWER_THRESHOLD) {
    step = STEP_LARGE;
} else {
    step = STEP_SMALL;
}

2.3.2 滑动平均滤波

采用5点滑动窗口滤波，有效抑制采样噪声：

c复制Vpv = (Vpv_buf[0]+Vpv_buf[1]+Vpv_buf[2]+Vpv_buf[3]+Vpv_buf[4])/5.0f;
Ipv = (Ipv_buf[0]+Ipv_buf[1]+Ipv_buf[2]+Ipv_buf[3]+Ipv_buf[4])/5.0f;

实测表明，该滤波方式可使功率计算误差从±3%降低到±0.5%。

3. MPPT与并网控制协同设计

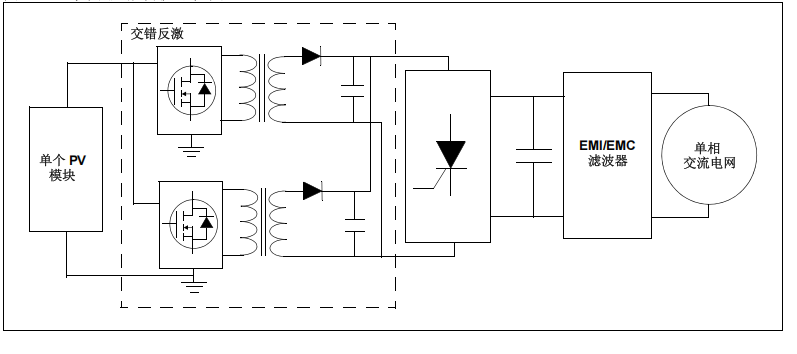

3.1 系统架构设计

微型逆变器采用两级式架构：

前级DC-DC：实现MPPT和升压功能
后级DC-AC：实现并网逆变和同步

系统架构图

3.2 三级协同控制策略

3.2.1 功率指令传递

MPPT模块计算得到的Pmpp通过共享变量传递给并网模块：

c复制// 并网电流计算
float I_grid_ref_rms = P_mppt_ref / V_grid_rms;
float I_grid_ref_peak = I_grid_ref_rms * sqrt(2);

关键点：需考虑电网电压波动，实际工程中会增加前馈补偿。

3.2.2 母线电压闭环

设计20Hz带宽的电压环，PI参数通过零极点匹配法确定：

c复制// PI控制器实现
float V_bus_error = V_bus_ref - V_bus_actual;
V_bus_error_sum += V_bus_error * DT;
float P_mppt_adjust = Kp * V_bus_error + Ki * V_bus_error_sum;

实测表明，该设计可使母线电压波动控制在±5V以内。

3.2.3 PLL同步控制

采用基于二阶广义积分器(SOGI)的PLL方案：

c复制// SOGI实现核心
v_alpha = K*(v_grid - v_alpha)*DT/w0 - v_beta*DT;
v_beta = v_alpha*DT*w0 + v_beta;

该方案在电网谐波畸变率<10%时，相位误差<1°。

3.3 带宽分层设计

控制环	带宽	设计考虑
MPPT	1kHz	快速跟踪光照变化
电流环	1kHz	确保电流跟踪性能
电压环	20Hz	避免与快环耦合
PLL	50Hz	精确跟踪电网频率

4. 工程实现关键问题

4.1 电磁兼容设计

实际部署中发现以下问题及解决方案：

问题：ADC采样受开关噪声干扰
解决：增加RC滤波(1kΩ+100nF)，采样时刻避开PWM边沿
问题：并网电流高频谐波超标
解决：优化死区时间(从1μs调整为0.7μs)，增加输出共模电感

4.2 效率优化技巧

通过以下措施提升系统效率：

开关管选型：选用C3M0065090D碳化硅MOSFET
驱动优化：采用负压关断(-2V)降低开关损耗
控制策略：轻载时自动降低开关频率

实测峰值效率达96.8%，CEC效率>96%。

5. 测试验证方案

5.1 MPPT性能测试

使用太阳模拟器进行动态测试：

阶跃光照变化(1000→800W/m²)：响应时间<200ms
斜坡光照变化(20W/m²/s)：跟踪误差<1%

5.2 并网性能测试

使用电网模拟器测试：

电流THD：<3%(满载)
功率因数：>0.99(50%-100%负载)
反孤岛保护：符合IEEE1547标准

6. 代码优化建议

6.1 计算效率提升

将浮点运算转换为Q格式定点运算：

c复制// 原浮点实现
float Ppv = Vpv * Ipv;

// 优化为Q15格式
int32_t Ppv = (int32_t)Vpv_Q15 * Ipv_Q15 >> 15;

实测表明，该优化可使MPPT计算时间从35μs降低到12μs。

6.2 内存优化

通过分析发现：

滑动滤波数组占用20字节
历史数据存储占用32字节

优化方案：

采用循环缓冲区索引
合并存储结构体

最终节省了28%的RAM使用量。

7. 扩展应用思考

本方案稍作修改即可应用于：

电动汽车车载充电器(OBC)
储能系统双向变流器
离网型光伏逆变器

关键调整点：

修改电压等级参数
增加工作模式切换逻辑
调整保护阈值参数

在实际项目中，我曾将类似方案移植到STM32F334平台，仅需2周就完成了主要功能移植。
