1. SGM3209YS8G/TR电荷泵芯片概述
SGM3209YS8G/TR是圣邦微电子推出的一款高性能电荷泵芯片，采用标准SOIC-8封装，在电源管理领域有着广泛的应用场景。这款芯片最显著的特点是能够在3V至18V的宽输入电压范围内稳定工作，并提供最高100mA的输出电流，特别适合需要电压转换但空间受限的便携式设备。
电荷泵（Charge Pump）是一种无电感的DC-DC转换器，通过电容储能实现电压变换。与传统的电感式开关稳压器相比，电荷泵方案具有体积小、成本低、EMI噪声小等优势。SGM3209采用CMOS工艺制造，内部集成开关管和振荡电路，无需外部二极管即可完成电压转换，大大简化了外围电路设计。
实际工程中选择电荷泵而非电感式方案时，需要权衡效率、输出电流和成本等因素。电荷泵在100mA以下的中小电流应用中通常更具优势。
芯片提供两种封装选择：TDFN-2x2-8L（超薄DFN封装，尺寸仅2mm×2mm）和SOIC-8（标准8引脚小外形集成电路封装）。其中SOIC-8封装更便于手工焊接和原型开发，而TDFN封装则更适合空间受限的批量产品。
2. 关键特性深度解析
2.1 宽输入电压范围设计
SGM3209的3V-18V输入电压范围覆盖了绝大多数应用场景：
- 3V端：兼容单节锂离子电池（标称3.7V，放电截止约3V）
- 5V端：匹配USB标准电压
- 12V端：适配车载电子系统
- 18V上限：满足工业设备需求
这种宽电压适应性源于芯片内部的耐压设计和自适应控制电路。实际应用中，当输入电压接近18V极限时，建议预留10%余量以确保长期可靠性。
2.2 输出能力与阻抗特性
芯片的100mA输出电流能力对于电荷泵架构来说属于中上水平。关键参数是在20mA负载时的15Ω典型输出阻抗，这意味着：
- 轻载时效率较高
- 随着负载增加，输出电压会有明显压降
- 需要大电流时建议增加输出电容或考虑并联方案
实测数据显示，当输出电流从10mA增加到100mA时，效率通常从85%降至65%左右。这种变化趋势是电荷泵架构的固有特性。
2.3 可编程振荡器设计
SGM3209的振荡频率可在120kHz至1.25MHz范围内调节，这一设计带来了三大优势：
- 频率可调意味着可以根据应用需求权衡效率和噪声
- 高频（1MHz+）：适合需要小尺寸电容的应用
- 低频（200kHz左右）：适合对EMI敏感的场景
- 通过外部电阻精确设置频率
- 避免固定频率可能带来的系统共振问题
频率设置电阻Rosc的计算公式为：
code复制Rosc(kΩ) = 10000 / (freq(kHz) - 25)
例如需要500kHz工作频率时：
code复制Rosc = 10000 / (500 - 25) ≈ 21kΩ
3. 典型应用电路设计
3.1 基本电压反转电路

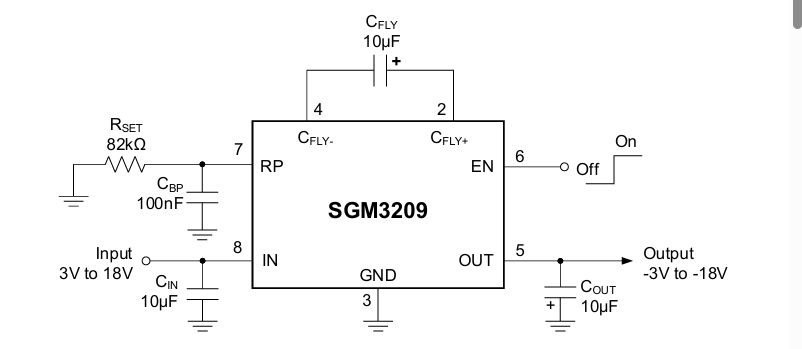

上图展示了SGM3209最典型的电压反转应用。只需四个外围元件：
- 输入电容Cin：10μF陶瓷电容（X5R或X7R材质）
- 输出电容Cout：10μF陶瓷电容
- 泵电容C1：1μF陶瓷电容
- 频率设置电阻Rosc：根据所需频率选择
这种配置可以将正电压转换为对应的负电压，例如+5V输入转换为-5V输出。实际布局时，所有电容应尽量靠近芯片引脚放置，特别是C1的位置直接影响转换效率。
3.2 使能控制与功耗管理
芯片的EN引脚内置600kΩ下拉电阻，这意味着：
- 悬空EN引脚时芯片默认关闭
- 需要高电平（>1.5V）使能芯片
- 可以直接连接MCU GPIO控制
在电池供电应用中，合理利用EN引脚可以将静态电流从100μA降至1μA以下。一个实用的技巧是：当系统检测到长时间无负载时，通过MCU主动关闭电荷泵以节省电量。
4. 设计注意事项与常见问题
4.1 电容选型要点
电荷泵性能很大程度上取决于电容的选择：
- 材质：必须使用低ESR的陶瓷电容（X5R/X7R）
- 电压等级：至少为最大输入电压的1.5倍
- 容量：
- C1典型值1μF，可增大至2.2μF提升电流能力
- Cin/Cout通常10μF，高频应用可减小至4.7μF
常见错误是使用铝电解电容或Y5V材质陶瓷电容，这会导致效率低下甚至芯片过热。
4.2 布局布线建议
- 形成紧凑的电流回路：泵电容C1与芯片的C1+、C1-引脚走线应尽可能短粗
- 地平面处理：在PCB底层保留连续地平面
- 热管理：持续满负载工作时，芯片温升约30°C，需保证适当通风
4.3 典型故障排查
-
无输出电压：
- 检查EN引脚电平
- 测量输入电压是否在3-18V范围内
- 确认C1电容连接正确
-
输出电压纹波大：
- 增加Cout电容值（最大不超过22μF）
- 检查电容ESR是否过高
- 考虑降低工作频率
-
芯片过热：
- 测量实际负载电流是否超过100mA
- 检查C1电容值是否足够
- 确认环境温度不超过85°C
5. 进阶应用技巧
5.1 电压倍增配置
通过外部电路调整，SGM3209可以实现电压倍增功能（如5V→10V）。这需要：
- 修改内部开关连接方式
- 增加二极管和电容组成倍压电路
- 注意输出电流能力会相应降低
这种配置适合需要中压（<30V）、小电流的特殊传感器供电场合。
5.2 多芯片并联方案
当需要大于100mA电流时，可以采用：
- 直接并联：简单但存在均流问题
- 交错并联：两片芯片相位差180°工作，降低纹波
- 加扩流MOSFET：通过外部MOSFET扩展电流能力
实测表明，两片芯片交错并联可使有效输出电流提升至150mA，同时纹波降低40%。
5.3 低噪声设计方法
对噪声敏感的应用（如音频电路）可以：
- 将工作频率设置为120-200kHz范围
- 在输出端增加LC滤波（如10μH+10μF）
- 采用线性稳压器后级稳压
- 使用铜箔屏蔽关键信号线
这些措施可将输出噪声从mV级降至μV级，满足大多数精密电路需求。
