1. 项目概述：120吨双级反渗透水处理系统自动化控制方案
这套120吨双级反渗透+混床水处理系统，是我去年为某电子厂纯水车间设计的全自动控制方案。核心亮点在于用西门子S7-200 Smart PLC实现了真正意义上的"一键式操作"——制水、反洗、正洗三个核心功能都做到了单按钮触发，配合完善的阻垢剂/杀菌剂自动加药系统，最终实现了无人值守运行。整个项目从电气设计到程序架构有不少值得借鉴的细节，特别适合自动化新手学习中型水处理系统的标准开发流程。
系统硬件配置很典型：原水箱→多介质过滤器→活性炭过滤器→一级RO→二级RO→混床→纯水箱的经典组合。但软件层面做了很多优化设计，比如高压泵的延时启动逻辑、基于电导率的动态加药策略、反渗透膜压力保护中断等。这些设计不是教科书上的标准答案，而是根据现场工况反复调试得出的最优方案。下面我就结合程序代码和电气图纸，拆解几个关键设计思路。
2. 核心控制逻辑解析
2.1 一键式操作框架设计

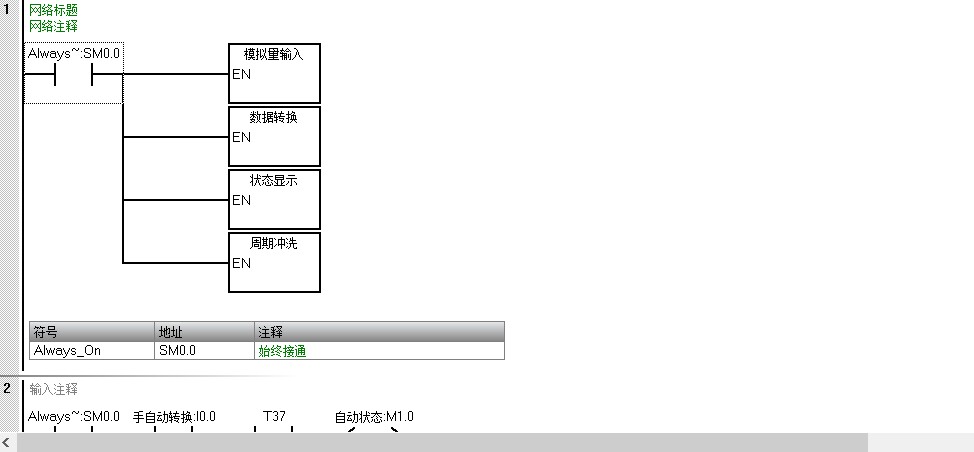

主程序OB1的结构看似简单，实则暗藏玄机。当操作人员点击HMI上的"一键制水"按钮时，系统并不会立即启动高压泵，而是先执行预处理设备的自检和准备流程。这个缓冲期通过T37定时器实现，具体代码如下：
stl复制//主程序OB1
Network1:
LD SM0.0
CALL SBR0:SBR0, 0 //初始化程序
Network2:
LD M10.0 //一键制水触发
A T37 //反渗透运行时间监控
= Q0.0 //高压泵启动
关键细节：T37的预设值需要根据预处理设备实际响应时间调整，一般设置30-60秒。时间太短可能导致多介质过滤器未充分润湿，太长又会影响制水效率。
2.2 智能加药控制策略
阻垢剂加药系统采用"定时+条件"的双重触发机制。每10分钟检查一次原水电导率（反映水中离子浓度），当电导率超过设定阈值时立即启动加药泵。同时加入了药箱液位联锁保护，避免空泵运行：
stl复制//阻垢剂加药子程序
Network3:
LD I0.3 //原水电导率信号
A M1.1 //系统运行中
TON T40, 600 //10分钟触发加药
LD T40
O I0.4 //手动加药按钮
AN M2.0 //药箱低液位保护
= Q0.3 //加药泵输出
杀菌剂控制则采用运行次数累计方式，每完成3次完整制水周期后自动执行杀菌程序。这种设计比固定时间间隔更合理，因为设备使用频率直接影响微生物滋生速度：
stl复制//杀菌剂投加逻辑
Network4:
LD M3.5 //系统待机状态
AW>= C10, 3 //累计运行满3次
= Q0.5 //执行杀菌程序
3. 安全保护机制实现
3.1 反渗透膜压力保护
系统通过中断程序(INT_0)实时监控进水压力，当压力超过2.5Bar时立即触发低压冲洗程序。这种中断响应方式比主程序轮询检测更及时，能有效保护昂贵的RO膜元件：
stl复制//压力保护中断程序
INT_0:
LD AIW2 > 2500 //压力传感器量程0-5000对应0-5Bar
CALL SBR5:SBR5, 0 //调用紧急冲洗子程序
RETI
实操技巧：压力变送器的量程转换系数需要根据实际传感器规格调整。本项目中0-5Bar对应4-20mA信号，经PLC模拟量输入模块转换为0-32000的数字量。
3.2 电气回路安全设计
电气图纸(RL-02)中特别注重安全细节：
- 所有接触器线圈并联RC吸收回路（通常取0.1μF电容+100Ω电阻）
- 电机支路配置双重保护：热继电器+断路器
- 接地系统单独绘制图纸(RL-03)，确保等电位连接可靠
4. 人机交互设计要点
4.1 触摸屏隐藏功能实现
工程师在HMI程序中埋设了调试菜单彩蛋——长按"正洗"按钮5秒可进入高级设置界面。这个功能通过计时器触发，相关代码如下：
stl复制//HMI按钮事件
OnPress:
SetTagBit("正洗按钮",1)
StartTimer(1,5000) //5秒计时器
OnTimer:
If GetTagBit("调试模式") == 0
SetTagBit("高级菜单",1)
EndIf
4.2 报警处理策略
系统将报警分为三级：
- 提示类：记录但不停机（如药剂余量不足）
- 一般故障：声光报警，延时停机（如水泵过载）
- 紧急故障：立即停机（如压力超高）
所有报警事件都记录在HMI的报警历史页面，支持按时间和类型筛选。
5. 程序架构与工程管理
5.1 模块化程序设计
虽然使用小型PLC，但仍采用结构化编程：
code复制主程序OB1
|
├─SBR0 初始化
├─SBR1 自动制水
├─SBR2 药剂投加
├─SBR3 报警处理
└─SBR4 通讯处理
每个子程序对应独立功能块，维护时只需关注特定SBR文件。例如修改阻垢剂配方时，直接定位到SBR2文件中的相关网络即可。
5.2 工程文档规范
完整的项目交付包应包含：
code复制项目文件夹
├─PLC程序（带详细注释）
├─HMI画面源文件
├─电气原理图（PDF+DWG）
├─IO清单（Excel）
└─操作维护手册（含隐藏功能说明）
特别强调程序注释的实用性，例如：
stl复制//AIW0通道处理（电导率信号）
//量程0-2000μS/cm对应6400-32000
//注意：每月5号需执行校准程序
MOVW AIW0, VW200 //原始数据转存
ITD VW200, VD202 //整数转双字
DTR VD202, VD206 //双字转实数
/R 25.6, VD206 //量程转换系数
6. 调试与维护实战经验
6.1 现场调试避坑指南
- 高压泵启动时序：务必确认预处理设备就绪信号真实有效，避免干转
- 模拟量校准：所有传感器安装后需进行零点/满度校准
- 急停测试：验证急停按钮能否可靠切断所有动力电源
6.2 维护保养要点
- 每月5日执行系统校准（日期可通过HMI修改）
- 每季度检查RC吸收回路元件状态
- 阻垢剂配方调整后需重置累计运行时间
这套系统经过半年实际运行验证，制水合格率稳定在99.8%以上。最大的收获是认识到：好的自动化设计不仅要实现功能，更要考虑操作人员的实际使用习惯。比如那个"一键制水"的缓冲延时，就是根据老工人的操作节奏反复调整出来的最佳值。
