BLE GATT协议详解：服务、特性与描述符架构

AnFat

1. BLE GATT协议基础解析

在蓝牙低功耗（BLE）技术体系中，GATT（Generic Attribute Profile）协议扮演着数据交互框架的核心角色。作为BLE设备间通信的实际承载层，GATT定义了数据传输的结构化方式。理解GATT的层级模型，对于开发BLE应用或进行协议分析至关重要。

GATT采用分层架构设计，其核心元素包括：

  • Profile：最高抽象层，代表完整的功能集合
  • Service：实现特定功能的服务单元
  • Characteristic：服务中的具体数据点
  • Descriptor：特性的元数据描述

这些元素都以Attribute（属性）的形式存储在设备的Attribute表中。每个Attribute包含四个关键字段：

  • Handle：16位唯一标识符（0x0001-0xFFFF）
  • Type：标识属性类型的UUID
  • Value：属性实际数据
  • Permissions：访问控制规则（读/写/通知等）

关键提示：Handle相当于内存地址，Type指示数据含义，Permissions决定操作权限，这三个字段共同构成了GATT数据访问的基础。

2. 服务(Service)深度剖析

2.1 服务类型与定义

服务是GATT架构中的功能模块单元，分为两类核心类型：

  1. Primary Service（主服务）

    • 具备完整功能的服务实体
    • 可被其他服务通过Include方式引用
    • 通过Primary Service Discovery过程发现
    • 示例：电池服务（0x180F）、设备信息服务（0x180A）

  2. Secondary Service（辅助服务）

    • 仅作为功能组件存在
    • 必须被Primary Service或其他Secondary Service引用
    • 典型应用场景：将通用功能模块化

服务定义(Service Definition)包含三个可能部分：

  1. 服务声明（Service Declaration）：必须存在
  2. 包含定义（Include Definitions）：0个或多个
  3. 特性定义（Characteristic Definitions）：0个或多个
plaintext复制Service Definition结构示例：
[Service Declaration]
[Include Definition 1]
...
[Include Definition N]
[Characteristic Definition 1]
...
[Characteristic Definition M]

2.2 服务声明规范

服务声明作为服务的起点，其Attribute结构有严格规定：

字段 值要求
Attribute Type 0x2800（Primary）或0x2801（Secondary）
Attribute Value 16位或128位服务UUID
Permissions 只读

UUID分配策略：

  • 16位UUID：由蓝牙技术联盟(SIG)标准化的服务
  • 128位UUID：厂商自定义服务
  • 设备上16位和128位UUID的服务会分组存放

开发注意：同一设备上允许存在多个相同UUID的服务实例，通过不同的Handle区分。服务定义的物理存储顺序与逻辑发现顺序无关。

3. 服务包含(Include)机制详解

3.1 Include定义解析

Include是一种服务组合技术，允许一个服务将另一个完整服务纳入自己的定义范围。其作用类似于C语言中的#include指令，实现服务功能的复用。

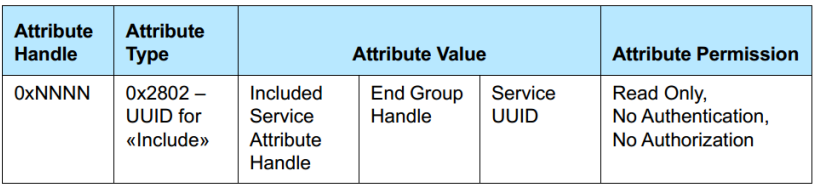

Include定义的Attribute结构：

字段 说明
Type 固定0x2802
Value 包含三部分：
• 起始Handle
• 结束Handle
• 服务UUID（可选）
Permissions 只读

3.2 Include使用场景

  1. 功能扩展：主服务通过包含辅助服务来增强功能

    plaintext复制示例：健康温度计服务(0x1809)包含设备信息服务(0x180A)

  2. 模块化设计：将通用功能封装为可复用服务

    plaintext复制示例：多个服务共用的电池级别监控模块

  3. 协议兼容：支持不同版本服务的嵌套引用

包含规则约束：

  • Primary Service可以包含其他Primary/Secondary Service
  • Secondary Service通常仅被其他Secondary Service包含
  • 禁止循环包含（A包含B，B又包含A）

实践建议：设计服务包含关系时，建议绘制服务依赖图，确保无循环引用。包含深度不宜超过3层，以免增加发现复杂度。

4. 特性(Characteristic)架构解析

4.1 特性组成要素

每个Characteristic由三个部分组成完整的定义：

  1. 特性声明（Characteristic Declaration）

    • UUID：0x2803
    • 结构：特性属性(1B) + 值句柄(2B) + 类型UUID(2/16B)
    • 权限：只读

  2. 特性值声明（Characteristic Value Declaration）

    • 紧接在声明之后
    • 存储实际数据值
    • 权限由特性属性决定

  3. 特性描述符（可选）

    • 提供值的元数据信息
    • 位于值声明之后
    • 多种类型可选

4.2 特性属性详解

特性声明中的Properties字段（1字节）定义了所有可能的操作方式：

位掩码 十六进制 说明
0x01 0x01 Broadcast
0x02 0x02 Read
0x04 0x04 Write Without Response
0x08 0x08 Write
0x10 0x10 Notify
0x20 0x20 Indicate
0x40 0x40 Authenticated Signed Writes
0x80 0x80 Extended Properties

典型组合示例：

  • 只读特性：0x02
  • 可写可通知：0x12 (0x02|0x10)
  • 全功能特性：0x1E (多种操作组合)

5. 特性描述符全解

5.1 核心描述符类型

  1. 客户端特性配置描述符（CCCD，UUID=0x2902）

    • 必需条件：特性支持Notify/Indicate
    • 值格式：16位掩码
      • 0x0001：启用通知
      • 0x0002：启用指示
      • 0x0000：禁用通知/指示

    关键细节：这是唯一可写的描述符，其他描述符通常为只读。一个特性最多只能有一个CCCD。

  2. 特性用户描述描述符（UUID=0x2901）

    • 提供人类可读的说明文本
    • UTF-8编码字符串
    • 示例："室内温度传感器-客厅北侧"

  3. 特性扩展属性描述符（UUID=0x2900）

    • 定义附加属性
    • 仅当特性声明中Extended Properties位为1时存在
    • 值格式：
      • 0x01：可靠写入
      • 0x02：可写辅助项

5.2 数据格式描述符

  1. 特性表示格式描述符（UUID=0x2904）

    cpp复制struct {
    uint8_t format;      // 数据类型
    int8_t exponent;     // 十进制指数
    uint16_t unit;       // 计量单位
    uint8_t namespace;   // 命名空间
    uint16_t description;// 描述ID
} presentation_format;

    常见数据类型(format)：

    • 0x01：布尔值
    • 0x04：uint8
    • 0x06：uint16
    • 0x08：uint32
    • 0x0C：float32

  2. 特性聚合格式描述符（UUID=0x2905）

    • 用于组合数据表示
    • 包含多个表示格式描述符的句柄
    • 示例应用：地理坐标（经度+纬度+海拔）

6. GATT属性类型全集

GATT规范定义了完整的属性类型UUID：

UUID 名称 说明
0x2800 Primary Service 主服务声明
0x2801 Secondary Service 辅助服务声明
0x2802 Include 服务包含声明
0x2803 Characteristic 特性声明
0x2900 Characteristic Extended Properties 扩展属性
0x2901 Characteristic User Description 用户描述
0x2902 Client Characteristic Configuration 客户端配置
0x2903 Server Characteristic Configuration 服务器配置
0x2904 Characteristic Presentation Format 表示格式
0x2905 Characteristic Aggregate Format 聚合格式

实际开发中，完整的属性发现流程应遵循以下步骤：

  1. 发现所有Primary Service
  2. 解析每个Service的Include关系
  3. 枚举Service下的所有Characteristic
  4. 读取每个Characteristic的描述符
  5. 根据描述符配置正确的数据交互方式

7. 实战案例分析：温度监测服务

7.1 服务定义

plaintext复制Handle  Type        Value                           Permission
------  ----------  ------------------------------  ---------
0x0010  0x2800      0x1809 (Health Thermometer)     Read
0x0011  0x2803      [Props:0x12, Handle:0x0012, Type:0x2A1C] Read
0x0012  0x2A1C      23.5 (温度值)                   Read/Notify
0x0013  0x2902      [0x0001] (启用通知)             Read/Write
0x0014  0x2901      "Room Temperature Sensor"       Read
0x0015  0x2904      [0x08, -2, 0x272F, 1, 0]       Read

7.2 关键点解析

  1. 温度值编码：

    • 原始值：235 (0xEB)
    • 表示格式：exponent = -2
    • 实际值：235 × 10^-2 = 23.5°C
    • 单位：0x272F（Bluetooth SIG定义的摄氏度单位）

  2. 通知配置：

    • CCCD值设置为0x0001表示启用通知
    • 当温度变化超过0.5°C时，设备会自动发送通知

  3. 服务发现流程：

    • 通过0x1809 UUID发现温度服务
    • 读取0x0011处特性声明
    • 发现温度值位于0x0012
    • 配置0x0013的CCCD启用通知
    • 读取0x0015了解数据格式

性能优化建议：对于频繁更新的特性（如温度），建议使用Notification而非Indication，因为前者不需要接收方确认，可以减少通信延迟和功耗。
