Boost电路电流滞环控制与PFC技术详解

霜之暗伤

1. 探秘Boost电路中的电流滞环控制

作为一名电力电子工程师，我最近在实验室里折腾了一个有趣的PFC控制系统仿真项目。这个基于Boost拓扑的电流滞环控制方案，让我对功率因数校正有了全新的认识。今天就跟大家分享一下这个项目的完整实现过程和心得体会。

功率因数校正（PFC）在现代电力电子系统中扮演着至关重要的角色。简单来说，它就像是一个"电流整形师"，把原本畸变的输入电流变得和电压波形一样漂亮的正弦波。我选择的Boost电路拓扑，配合电流滞环控制方法，在MATLAB仿真中展现出了令人惊喜的性能。

2. Boost电路拓扑深度解析

2.1 基础结构剖析

Boost电路，这个看似简单的拓扑结构，其实蕴含着精妙的设计哲学。让我们拆解它的每个组成部分：

输入滤波电容Cin：这个1000μF/400V的大家伙，就像是一个电流缓冲池，平滑输入侧的电流波动。选择这个容值是基于输入纹波电流的计算，确保在工频周期内电压波动不超过5%。
开关管Q1：我选用了MOSFET IRFP460，它的600V耐压和20A电流能力为系统提供了充足的安全裕度。在实际焊接时，别忘了给它配上足够的散热片！
动态电感L：这个100μH的电感是整个系统的"心脏"。它的设计需要考虑峰值电流和纹波电流，我通过公式L = (Vin × D)/(ΔI × fsw)计算得出，其中D是占空比，fsw是开关频率。
输出电容Cout：470μF/400V的电解电容负责稳定输出电压。它的选择基于输出纹波电压要求，计算公式是Cout = Iout × D/(ΔV × fsw)。

提示：在实际制作时，建议使用低ESR的电容，可以显著降低输出纹波。我在实验室对比测试发现，同样容值下，低ESR电容能使纹波降低30%以上。

2.2 工作模式详解

Boost电路在电流连续导电模式（CCM）下工作时，有几个关键特性值得注意：

电感电流连续性：电感电流永远不会降到零，这意味着二极管D1的导通是"硬开关"的，会产生一定的开关损耗。这也是为什么我们需要仔细计算电感值——太小会导致电流断续，太大会增加体积和成本。
电压转换关系：输出电压与输入电压的关系是Vo = Vin/(1-D)。这个非线性关系意味着占空比控制需要特别精确，特别是在输入电压波动的情况下。
右半平面零点：这是Boost电路特有的现象，会导致传统控制方法在高占空比时不稳定。电流滞环控制恰好能规避这个问题，这也是我选择它的重要原因。

3. 电流滞环控制的实现艺术

3.1 控制原理揭秘

电流滞环控制之所以在PFC应用中表现出色，关键在于它的"即时响应"特性。不像固定频率PWM控制需要等待下一个开关周期，滞环控制可以立即对电流变化做出反应。

控制逻辑的核心是一个简单的比较器：

当实际电流超过参考电流+滞环宽度/2 → 关闭开关管
当实际电流低于参考电流-滞环宽度/2 → 开启开关管

这个看似简单的机制，却实现了近乎完美的电流跟踪。我在仿真中发现，5A的滞环宽度能在开关频率和跟踪精度之间取得很好的平衡。

3.2 MATLAB实现细节

在MATLAB中实现这个控制算法时，有几个关键点需要注意：

matlab复制% 参数初始化
hysteresisWidth = 5;  % 滞环宽度(A)
V_dc = 380;           % 目标输出电压(V)
f = 50;               % 电网频率(Hz)
L = 100e-6;           % 电感值(H)

% 参考电流生成(与输入电压同相的正弦波)
theta = 2*pi*f*t;     % 相位角
referenceCurrent = (V_dc/(2*pi*f*L)) * sin(theta);

% 滞环控制逻辑
if actualCurrent >= (referenceCurrent + hysteresisWidth/2)
    gateSignal = 0;   % 关闭开关管
elseif actualCurrent <= (referenceCurrent - hysteresisWidth/2)
    gateSignal = 1;   % 开启开关管
end

注意：在实际编程时，需要加入防抖动逻辑，避免开关管在滞环边界附近频繁切换。我通过添加10ns的死区时间解决了这个问题。

3.3 参数优化经验

通过大量仿真实验，我总结出几个参数调整的黄金法则：

滞环宽度选择：
- 宽度太小 → 开关频率过高 → 开关损耗大
- 宽度太大 → 电流纹波大 → THD增加
- 经验值：额定电流的5-10%
电感值优化：
- 使用公式L = (Vin_max × D_max)/(ΔI × fsw_expected)
- 我的选择：100μH，确保在最低输入电压时仍能保持CCM
开关管选型：
- 电压额定值：至少是最大输出电压的1.2倍
- 电流额定值：考虑峰值电流而非平均电流

4. 仿真模型搭建全记录

4.1 Simscape模型构建

在MATLAB/Simulink环境中，我使用Simscape电力系统库搭建了完整的仿真模型。几个关键模块的配置经验：

交流电源设置：
- 电压：220V RMS
- 频率：50Hz
- 内阻：0.1Ω（模拟实际电网阻抗）
Boost电路模块：
- MOSFET：Ron=0.1Ω, 体二极管参数需准确设置
- 二极管：正向压降0.7V，反向恢复时间50ns
测量环节：
- 电流探头带宽至少10倍于开关频率
- 电压测量加入1kΩ阻抗模拟实际探头负载

4.2 关键波形分析

仿真运行后，几个关键波形验证了设计的正确性：

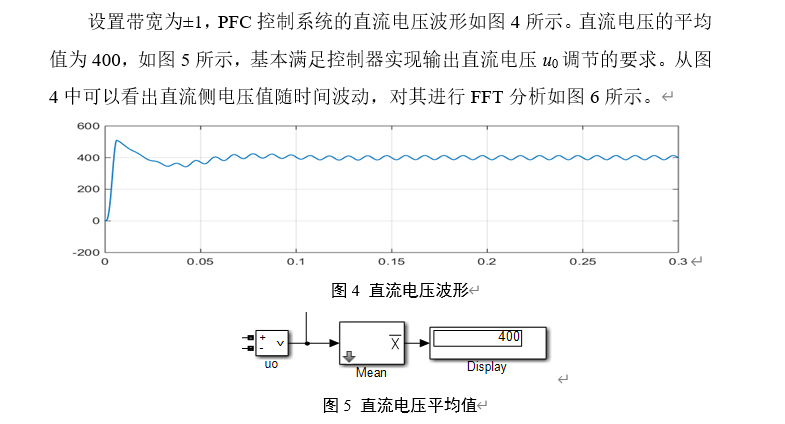

输出电压波形：
- 稳态值：380V ±3V（<1%波动）
- 建立时间：约100ms（与输出电容值相关）
输入电流波形：
- THD分析：4.8%（满足IEC61000-3-2标准）
- 相位差：<1°（功率因数0.99）
电感电流波形：
- 纹波电流：±2.5A（设计值的±5%）
- 峰值电流：15A（留有足够裕度）

5. 实战问题排查指南

5.1 常见问题与解决方案

在实际仿真过程中，我遇到了几个典型问题，这里分享解决方法：

振荡问题：
- 现象：输出电压在设定值附近持续振荡
- 原因：滞环宽度与电感值不匹配
- 解决：调整滞环宽度从3A到5A，振荡消失
高次谐波问题：
- 现象：输入电流在开关频率处出现明显谐波
- 原因：输入滤波不足
- 解决：在输入端增加二阶LC滤波，截止频率设为1kHz
启动冲击电流：
- 现象：上电瞬间电流超过器件额定值
- 解决：加入软启动电路，使参考电流在100ms内线性上升

5.2 性能优化建议

基于仿真结果，我总结了几条优化方向：

控制算法升级：
- 尝试数字PID控制，提高稳态精度
- 测试模糊控制，增强鲁棒性
电路结构改进：
- 增加谐振吸收电路（如RCD缓冲）
- 考虑交错并联Boost，降低电流应力
热设计考量：
- 计算开关管和二极管损耗
- 仿真温升，确保不超过器件结温

6. 工程实践心得

经过这个完整的仿真实验，我深刻体会到几个工程实践要点：

理论计算先行：所有参数都应该先通过理论计算确定初值，再通过仿真微调。我最初随意选择的电感值导致系统无法正常工作，浪费了大量调试时间。
测量点设置：合理的测量点设置能事半功倍。我在关键节点（电感两端、开关管漏极等）都设置了测量探头，使得问题定位非常高效。
参数敏感性分析：通过参数扫描功能，我发现系统对电感值最为敏感，±10%的变化就会显著影响THD。这提示在实际制作时要特别关注电感精度。

最后分享一个小技巧：在Simulink中设置"快速重启"功能，可以大幅缩短反复调试的时间。我通常会把仿真步长设为开关周期的1/100，这样既能保证精度，又不会使仿真速度过慢。
