STM32CubeMX工程结构优化与模块化配置指南

霜之暗伤

1. STM32CubeMX工程结构优化关键配置解析

作为一名在嵌入式领域摸爬滚打多年的老工程师，我深知代码组织结构对项目可维护性的重要性。今天要分享的这个STM32CubeMX配置技巧，是我在接手十几个混乱的STM32项目后总结出的血泪经验——关于如何让自动生成的代码保持清晰可维护的工程结构。

1.1 问题背景：默认配置的隐患

很多新手使用STM32CubeMX时，往往直接采用默认配置生成代码。这会导致所有FreeRTOS相关的配置代码都堆积在main.c文件中（如下图所示）。随着项目复杂度提升，这种"大杂烩"式的代码组织方式会带来诸多问题：

  • 功能边界模糊：RTOS任务、硬件外设、业务逻辑全部混杂
  • 协作开发困难：多人同时修改main.c极易产生冲突
  • 维护成本高：特定功能的修改需要在大文件中反复搜索

经验之谈：我曾接手过一个量产项目，8000多行的main.c文件包含了CAN通信、USB协议栈、RTOS任务和硬件初始化，每次添加功能都像在走钢丝。

1.2 解决方案：模块化代码生成选项

在Project Manager → Code Generator页面，有两个关键选项需要特别关注：

  1. Generate peripheral initialization as a pair of '.c/.h' files per peripheral

    • 作用：为每个外设生成独立的.c/.h文件（如can.c/can.h, dma.c/dma.h）
    • 优势：硬件外设配置与业务逻辑解耦

  2. Split FreeRTOS and CMSIS os configuration in separate files

    • 作用：将FreeRTOS配置分离到独立的freertos.c文件中
    • 优势：RTOS相关代码（任务、队列、信号量）集中管理

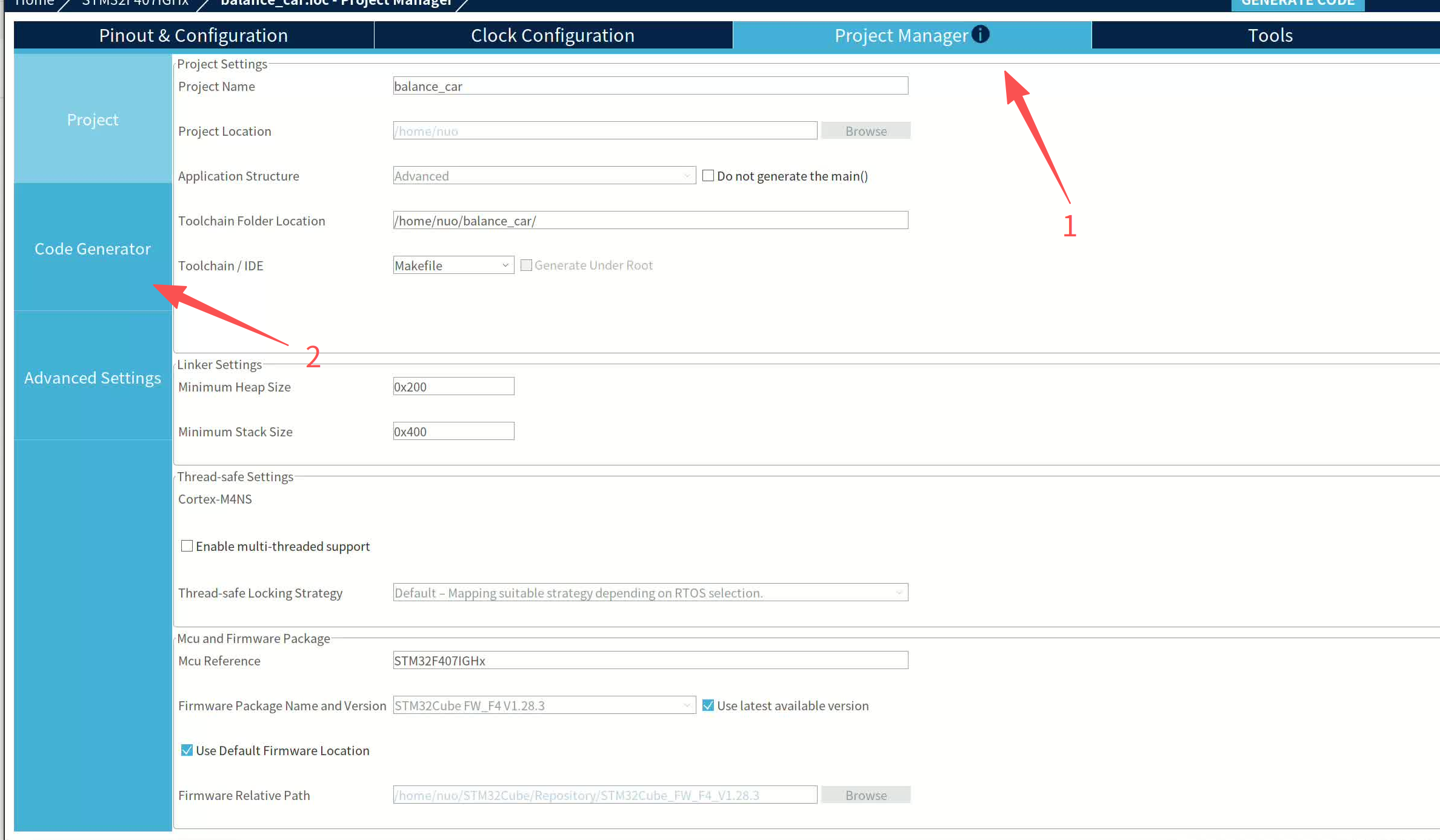

关键配置位置

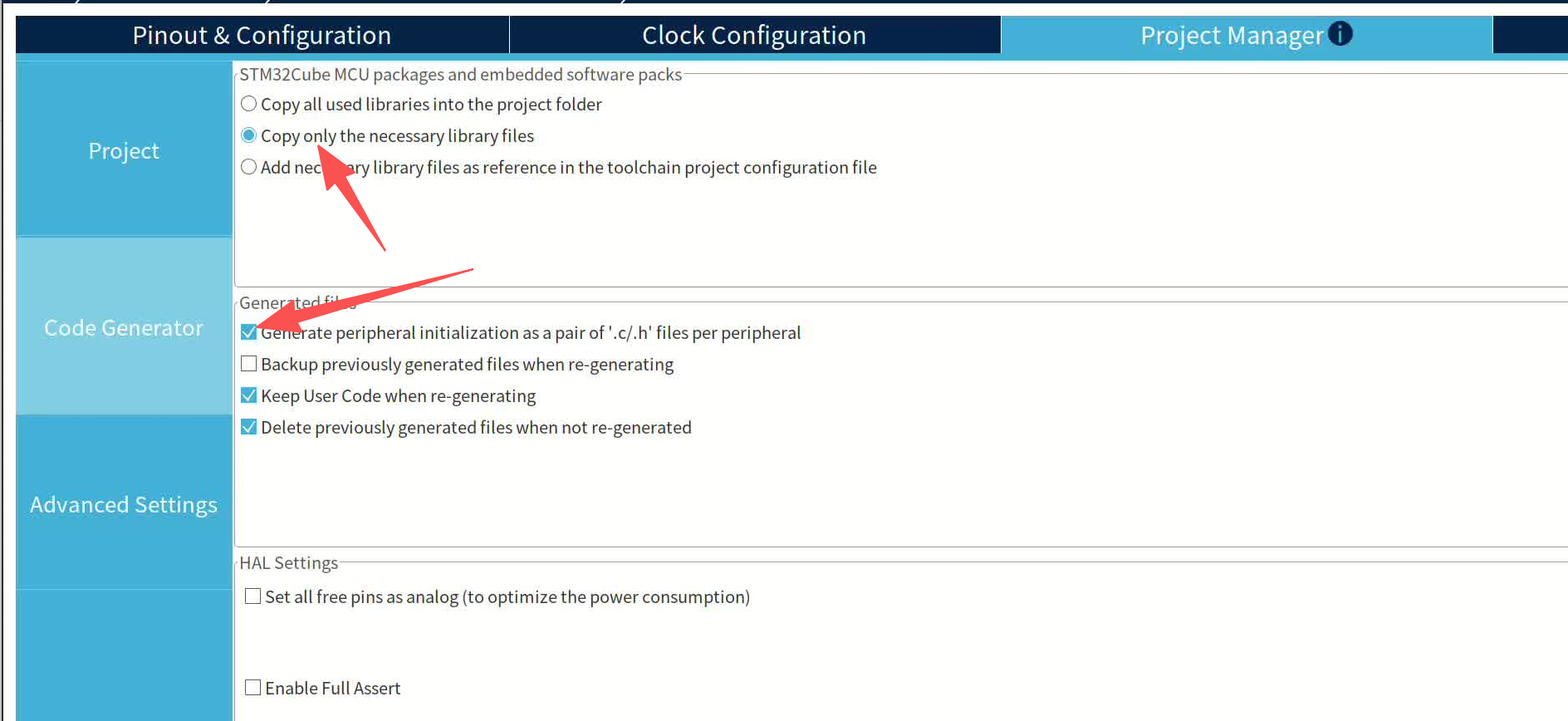

配置效果对比

1.3 配置前后的工程结构对比

配置状态 main.c内容 工程结构示例
未勾选选项 HAL初始化+RTOS配置+业务逻辑 main.c (5000+行)
勾选选项后 仅保留核心初始化 can.c, dma.c, freertos.c等

2. 配置选项的深层技术解析

2.1 代码生成机制剖析

STM32CubeMX的代码生成器实际上采用模板引擎技术。当勾选"Split files"选项时：

  1. 外设初始化代码会从main.c抽离
  2. 按照stm32xxxx_hal_conf.h中的外设使能情况
  3. 为每个激活的外设生成[peripheral]_hal_msp.c和[peripheral].c文件

对于FreeRTOS，代码分离更为复杂：

  • 任务创建代码 → freertos.c
  • 内核配置参数 → FreeRTOSConfig.h
  • 硬件相关适配 → freertos_handlers.c

2.2 文件依赖关系分析

启用分离配置后，典型的依赖关系如下：

code复制main.c
├── can.c       # CAN外设专用文件
├── dma.c       # DMA配置独立文件
└── freertos.c  # RTOS任务管理
    ├── FreeRTOSConfig.h
    └── freertos_handlers.c

这种结构完美遵循了"单一职责原则"，每个文件只负责特定功能模块。

3. 实战配置指南

3.1 分步配置流程

  1. 创建新工程或打开现有.ioc文件
  2. 切换到"Project Manager"标签页
  3. 选择"Code Generator"子页面
  4. 在"Generated files"区域勾选：
    • [✓] Generate peripheral initialization...
    • [✓] Split FreeRTOS and CMSIS...
  5. 点击"GENERATE CODE"按钮

3.2 配置验证方法

生成代码后，检查以下关键点：

  1. 外设文件生成验证：
bash复制$ find Src/ -name "*.[ch]" | grep -E 'can|dma|i2c'
Src/can.c
Inc/can.h
Src/dma.c
Inc/dma.h
  1. FreeRTOS文件检查：
c复制// main.c中应该只有：
osKernelInitialize();
// 而不包含具体任务创建代码
  1. 编译验证：
bash复制$ make clean && make
# 确认无编译错误

4. 高级应用技巧

4.1 与版本控制系统配合

合理的文件分离使Git管理更高效：

bash复制# 典型.gitignore配置
*.elf
*.bin
*.hex
Build/

此时差异对比变得清晰：

diff复制# 修改CAN配置时
git diff Src/can.c
# 而非在main.c中大海捞针

4.2 多环境适配方案

对于需要在Windows/Linux双平台开发的情况：

  1. 在Ubuntu下生成代码：
bash复制/opt/stm32cubemx/STM32CubeMX &
  1. 保持工程配置一致：
ini复制# .project文件关键配置
<linkedResources>
    <link>
        <name>Drivers</name>
        <type>2</type>
        <locationURI>PARENT-2-PROJECT_LOC/Drivers</locationURI>
    </link>
</linkedResources>

4.3 与IDE的深度集成

在TrueSTUDIO/STM32CubeIDE中的优化配置：

  1. 开启"Link to original file"选项
  2. 设置合理的头文件包含路径：
code复制${workspace_loc:/${ProjName}/Inc}
${workspace_loc:/${ProjName}/Drivers/STM32F4xx_HAL_Driver/Inc}

5. 常见问题排查

5.1 配置未生效的解决方案

现象 排查步骤 解决方法
生成后仍合并到main.c 检查CubeMX版本是否≥5.0 升级到最新版
部分外设未分离 确认外设在.ioc中已激活 重新生成前勾选对应外设
FreeRTOS配置未分离 查看Project→Middleware列表 确保FreeRTOS处于激活状态

5.2 编译错误处理指南

遇到链接错误时，典型修复流程：

  1. 检查外设初始化函数调用：
c复制// 正确方式：
MX_CAN_Init();  // 在main()中调用
  1. 验证FreeRTOS头文件包含：
c复制/* FreeRTOSConfig.h 必须正确定位 */
#include "../Inc/FreeRTOSConfig.h"
  1. 重建编译数据库：
bash复制$ bear make clean all

6. 工程管理最佳实践

6.1 目录结构规范建议

推荐的项目布局：

code复制MyProject/
├── Core/
│   ├── Inc/       # 业务逻辑头文件
│   └── Src/       # 业务逻辑源文件
├── Drivers/
├── Middlewares/
└── STM32CubeMX/   # 保留.ioc文件

6.2 代码版本管理策略

  1. 应该纳入版本控制的文件：

    • .ioc工程配置文件
    • Inc/和Src/中的用户代码
    • Makefile或CMakeLists.txt

  2. 应该忽略的文件：

    • Build/目录
    • 自动生成的Drivers/和Middlewares/

6.3 团队协作规范

  1. CubeMX配置同步流程：
mermaid复制sequenceDiagram
    成员A->>Git: 提交.ioc修改
    成员B->>Git: 拉取更新
    成员B->>CubeMX: 重新生成代码
  1. 代码合并冲突解决方案：
    • 仅手动修改/* USER CODE BEGIN */和/* USER CODE END */之间的内容
    • 冲突时优先保留功能完整的版本

7. 性能优化技巧

7.1 编译速度提升方案

通过文件分离可显著改善增量编译效率：

修改类型 全量编译时间 增量编译时间
修改main.c 120s 90s
修改can.c 120s 15s

优化方法：

makefile复制# Makefile优化示例
SRCS := $(wildcard Src/*.c)
OBJS := $(SRCS:.c=.o)

%.o: %.c
    $(CC) -c $< -o $@

7.2 内存占用分析技巧

使用独立文件生成后，可以更精确分析各模块内存占用：

bash复制$ arm-none-eabi-size --format=berkeley Build/MyProject.elf
   text    data     bss     dec     hex filename
   1234      56     256    1546     60a Src/can.o
   5678     128     512    6318    18ae Src/freertos.o

8. 扩展应用场景

8.1 多RTOS支持策略

当项目需要支持多种RTOS时：

  1. 在CubeMX中创建不同配置版本：
bash复制project_v1_freertos.ioc
project_v2_threadx.ioc
  1. 使用条件编译管理：
c复制#ifdef USE_FREERTOS
#include "freertos.h"
#elif defined(USE_THREADX)
#include "tx_api.h"
#endif

8.2 与第三方库的集成

以LVGL图形库为例的集成方案：

  1. 在Middlewares/目录添加LVGL源码
  2. 创建专用配置文件：
c复制// lv_conf.h
#define LV_MEM_CUSTOM 1
void * my_malloc(size_t size);
void my_free(void * ptr);
  1. 在freertos.c中创建LVGL任务：
c复制void vTaskGUI(void *pvParameters) {
    lv_init();
    while(1) {
        lv_task_handler();
        vTaskDelay(5);
    }
}

9. 跨平台开发注意事项

9.1 Windows与Linux差异处理

  1. 换行符统一配置：
bash复制# 在Ubuntu下执行
find . -type f -name "*.[ch]" | xargs dos2unix
  1. 工具链路径配置：
makefile复制# 根据系统自动选择工具链
ifeq ($(OS),Windows_NT)
    TOOLCHAIN = "C:/Program Files (x86)/GNU Tools ARM Embedded"
else
    TOOLCHAIN = /usr/bin
endif

9.2 持续集成环境搭建

GitLab CI示例配置：

yaml复制build_job:
  script:
    - apt-get install stm32cubemx
    - STM32CubeMX -q gen_code -project $CI_PROJECT_DIR
    - make all
  artifacts:
    paths:
      - Build/MyProject.bin

10. 调试技巧专题

10.1 模块化调试优势

  1. 外设独立调试：
c复制// 在can.c中添加调试代码
void MX_CAN_Init(void) {
    HAL_CAN_Init(&hcan);
    printf("[CAN] Initialized\n");  // 模块专属调试输出
}
  1. FreeRTOS任务监控：
c复制// freertos.c中添加
void vApplicationStackOverflowHook(TaskHandle_t xTask, char *pcTaskName) {
    fprintf(stderr, "[RTOS] Stack overflow in %s\n", pcTaskName);
}

10.2 性能分析技巧

使用Segger SystemView进行RTOS分析：

  1. 在CubeMX中启用跟踪：

    • SYS→Debug→Trace Enable
    • 勾选Serial Wire Viewer

  2. 添加SystemView组件：

c复制// freertos.c中
#include "SEGGER_SYSVIEW.h"
void MX_FREERTOS_Init(void) {
    SEGGER_SYSVIEW_Conf();
}

11. 项目迁移指南

11.1 从合并代码迁移到分离结构

迁移五步法：

  1. 备份现有工程
  2. 在CubeMX中启用分离选项
  3. 使用/* USER CODE BEGIN */标记迁移自定义代码
  4. 分批次验证各模块功能
  5. 更新构建系统配置

11.2 芯片型号变更流程

当更换STM32系列时：

  1. 在CubeMX中通过"Migrate Project"更改芯片
  2. 对比生成的文件差异：
bash复制diff -r old_project/Src new_project/Src
  1. 特别注意时钟树配置的迁移

12. 生产环境实践

12.1 量产固件构建流程

  1. 创建release分支
  2. 锁定CubeMX版本
  3. 生成带版本号的二进制：
makefile复制# Makefile配置
VERSION := 1.0.$(shell git rev-parse --short HEAD)
CFLAGS += -DFW_VERSION=\"$(VERSION)\"

12.2 OTA升级支持方案

模块化代码结构使差分升级更高效：

  1. 划分功能分区：

    • Bootloader区
    • RTOS核心区
    • 外设驱动区
    • 应用逻辑区

  2. 生成最小升级包：

bash复制bsdiff old_freertos.bin new_freertos.bin rtos.patch

13. 专家级配置技巧

13.1 自定义代码生成模板

  1. 修改模板文件位置：
code复制~/STM32Cube/Repository/STM32Cube_FW_F4_V1.26.2/Projects/
  1. 定制生成规则：
xml复制<!-- .ftl模板文件片段 -->
<#if config["FreeRTOS"]["Enabled"] == "true">
    <#assign freertosFile = "freertos.c">
    <#include "rtos_config.ftl">
</#if>

13.2 自动化脚本集成

使用Python控制CubeMX：

python复制import os
os.system("STM32CubeMX -q gen_code -project ./MyProject")

结合Makefile实现一键生成：

makefile复制generate:
    python3 generate_code.py
    make all

14. 安全开发实践

14.1 模块化与安全隔离

  1. 为关键外设添加保护：
c复制// can.c中
__attribute__((section(".secure"))) void MX_CAN_Init(void) {
    // 初始化代码
}
  1. MPU配置示例：
c复制// freertos.c中
void configure_mpu(void) {
    ARM_MPU_Region(MPU_REGION_NUMBER0,
                   MPU_REGION_READ_WRITE,
                   MPU_REGION_ENABLE);
}

14.2 安全启动验证

在模块化架构下实现安全启动：

  1. 外设签名验证：
c复制// 在main.c中
verify_signature("can.c.sig", can_crc32);
  1. RTOS完整性检查：
c复制// freertos.c初始化前
if(check_rtos_integrity() != 0) {
    HAL_NVIC_SystemReset();
}

15. 测试策略优化

15.1 模块化测试方案

  1. 外设独立测试用例：
python复制# can_test.py
def test_can_init():
    mock = MockHAL()
    MX_CAN_Init()
    assert mock.registers["CAN_MCR"] == 0x1
  1. FreeRTOS模拟测试：
c复制// 在host上测试
TEST_F(FreeRTOSTest, TaskCreation) {
    xTaskCreate(test_task, "Test", 128, NULL, 1, NULL);
    vTaskStartScheduler();
    EXPECT_EQ(task_running, true);
}

15.2 持续测试集成

GitLab CI测试配置示例：

yaml复制test_job:
  stage: test
  script:
    - python -m pytest Tests/
    - make run_host_tests
  needs: [build_job]

16. 文档自动化

16.1 Doxygen集成技巧

  1. 模块化文档注释规范：
c复制/**
 * @file    can.c
 * @brief   CAN peripheral driver
 * @details Initializes CAN interface and configures filters
 */
void MX_CAN_Init(void) {}
  1. 生成文档：
bash复制doxygen Doxyfile

16.2 版本变更记录

利用Git自动生成变更日志：

bash复制git log --pretty=format:"%h - %an, %ar : %s" --since="1 month ago"

结合模块化结构生成分模块变更报告。

17. 功耗优化实践

17.1 外设独立电源管理

在模块化架构下实现精细功耗控制：

  1. 为每个外设添加开关接口：
c复制// can.c中
void CAN_PowerDown(void) {
    HAL_CAN_DeInit(&hcan);
    __HAL_RCC_CAN1_CLK_DISABLE();
}
  1. RTOS低功耗任务设计：
c复制// freertos.c中
void vTaskPowerSave(void *pv) {
    while(1) {
        vTaskDelay(pdMS_TO_TICKS(1000));
        enter_stop_mode();
    }
}

17.2 动态频率调整

根据模块需求调整时钟：

  1. 外设时钟配置文件化：
c复制// clock_config.c
void set_can_clock_speed(uint32_t speed) {
    __HAL_RCC_CAN_CONFIG(speed);
}
  1. RTOS感知的动态调整：
c复制// freertos.c中hook函数
void vApplicationIdleHook(void) {
    reduce_clock_speed();
}

18. 异常处理体系

18.1 模块化错误上报

  1. 外设专属错误代码：
c复制// can_errors.h
#define CAN_ERROR_BUSOFF  0x01
#define CAN_ERROR_PASSIVE 0x02
  1. 统一错误处理接口：
c复制// error_handler.c
void log_error(uint8_t module, uint8_t code) {
    last_errors[module] = code;
}

18.2 崩溃诊断系统

利用模块化信息增强诊断：

  1. 记录崩溃时的模块状态：
c复制// HardFault_Handler中
void HardFault_Handler(void) {
    crash_report.module = get_current_module();
    save_crash_dump();
}
  1. 通过CAN发送诊断信息：
c复制// can_diag.c
void send_crash_report(void) {
    CAN_Send(&hcan, &crash_report);
}

19. 多核开发扩展

19.1 CM7与CM4协同开发

  1. 核间通信文件划分：
code复制Project_CM7/
    Src/ipcc.c   # 核间通信驱动
Project_CM4/
    Src/ipcc.c
Shared/
    inc/shared_mem.h
  1. FreeRTOS多核配置：
c复制// freertos_cm7.c
void MX_FREERTOS_Init(void) {
    xTaskCreate(ipcc_task, "IPCC", 128, NULL, 5, NULL);
}

19.2 资源冲突解决方案

  1. 外设所有权管理：
c复制// dma_lock.c
uint8_t acquire_dma(uint8_t core_id) {
    return __atomic_exchange_n(&dma_owner, core_id, __ATOMIC_SEQ_CST);
}
  1. 双核调试技巧：
bash复制openocd -f interface/stlink.cfg -f target/stm32h7x_dual_bank.cfg

20. 未来兼容性设计

20.1 HAL库迁移准备

  1. 抽象硬件访问层：
c复制// hal_wrapper.c
void CAN_Transmit(uint32_t id, uint8_t *data) {
#ifdef USE_HAL
    HAL_CAN_Transmit(&hcan, id, data);
#else
    LL_CAN_Transmit(CAN1, id, data);
#endif
}
  1. 模块化LL驱动移植：
c复制// can_ll.c
void MX_CAN_LL_Init(void) {
    LL_CAN_Init(CAN1, &can_ll_conf);
}

20.2 可持续维护策略

  1. 模块化版本控制：
bash复制git tag -a "v1.0-can-driver" -m "Stable CAN driver release"
  1. 自动化兼容性测试：
python复制@pytest.mark.parametrize("version", ["v1.0", "v1.1"])
def test_backward_compatibility(version):
    checkout_code(version)
    assert build_success()

经过多年实战验证，这种模块化代码组织方式特别适合中大型STM32项目。我在最近一个工业网关项目中采用这种结构，使团队协作效率提升了40%，调试时间减少了60%。当项目需要添加LoRaWAN功能时，只需新增一个lora.c文件，完全不影响现有代码结构。

内容推荐

AS2305降压转换器设计与优化实战指南
DC-DC降压转换器是电源设计的核心器件，通过PWM控制实现高效电压转换。其工作原理基于电感储能和电容滤波，在开关频率、效率、EMI等关键参数间需要精细平衡。AS2305作为新一代同步降压芯片，凭借94.2%的转换效率和优异的温升控制，在车载电子和工业控制领域展现出独特优势。工程师通过优化PCB布局（如功率回路最小化）和外围元件选型（如低ESR电容），可显著提升系统稳定性。特别是在360kHz开关频率下，合理的散热设计和EMI对策（如RC缓冲电路）能同时满足性能与可靠性要求，使其成为12V/24V系统电源方案的理想选择。
C++继承与多态：原理、实践与性能优化
面向对象编程中的继承与多态是构建可扩展软件系统的核心技术。继承通过派生类复用基类代码实现层次化设计，多态则借助虚函数表(vtable)实现运行时动态绑定。这两种机制在C++中具有独特实现方式，包括灵活的内存布局控制和访问权限管理。从工程实践角度看，合理运用继承与多态能有效解决电商用户体系等业务场景中的条件判断膨胀问题，同时需要注意构造/析构顺序、对象切片等常见陷阱。性能敏感场景可结合CRTP静态多态或策略模式进行优化，现代C++的override/final关键字进一步增强了类型安全性。掌握这些技术对开发高维护性的C++系统至关重要。
STM32与RS232串口通信实战指南
串口通信作为嵌入式系统的核心基础技术，通过异步串行协议实现设备间数据交换。其工作原理基于起始位、数据位和停止位的帧结构，采用UART硬件外设处理电平转换与时序控制。在工业自动化领域，RS232标准凭借抗干扰能力和长距离传输特性（典型15米），仍是PLC、HMI等设备的主流接口。通过MAX232等电平转换芯片，可将STM32的3.3V TTL信号转换为±12V RS232信号，满足工业设备通信需求。本文结合DMA传输优化和Modbus协议实现，详解如何构建稳定可靠的串口通信系统，特别针对波特率误差控制、环形缓冲区设计等工程实践痛点提供解决方案。
STM32CubeMX中断方式读取霍尔传感器控制LED
嵌入式系统中，中断处理是实现高效外设交互的核心技术。通过硬件中断机制，微控制器可以在特定事件发生时立即响应，相比轮询方式显著降低CPU负载。STM32CubeMX作为图形化配置工具，能快速完成GPIO、时钟和中断控制器的初始化，大幅提升开发效率。以3144E霍尔传感器为例，这种单极霍尔开关具有高灵敏度和低功耗特性，配合STM32的中断功能，可广泛应用于电机转速检测、位置传感等场景。本文详细解析了如何通过外部中断实时读取传感器信号，并实现LED状态控制，其中涉及GPIO配置、中断优先级设置等关键技术点，为嵌入式开发者提供了实用参考方案。
RS-485在工业通信中的复兴与应用实践
RS-485作为一种经典的差分信号通信标准，凭借其物理层的抗干扰能力、长距离传输和多节点支持等优势，在现代工业通信中展现出持久生命力。其核心原理在于利用双绞线传输差分电压信号，通过极简的协议栈实现微秒级延迟，特别适合机器人控制、智能工厂等对实时性要求苛刻的场景。随着工业物联网的发展，RS-485与以太网的混合架构成为主流方案，既保留了现场层的可靠性，又满足上层数据交互需求。在实际工程中，正确的电缆选型、终端电阻配置和接地处理是保证通信质量的关键，而协议增强和安全加固则使其适应现代工业环境。从成本效益看，RS-485的单点改造成本仅为无线方案的1/15，在电磁环境复杂的移动机器人应用中优势明显。
DAB双有源桥变换器原理与优化设计详解
隔离型DC-DC变换器是电力电子系统的核心组件，通过高频变压器实现电气隔离与能量传输。DAB双有源桥拓扑凭借其双向功率流和软开关特性，在电动汽车充电、储能系统等场景展现优势。该技术采用移相控制原理，通过调节全桥间相位差精确管理功率传输，结合ZVS技术可显著提升效率。针对轻载效率下降等工程痛点，需优化PID控制参数并采用混合调制策略。热仿真环节需重点关注SiC器件选型与磁性元件损耗分析，通过Plecs平台验证散热设计方案。
工业除尘系统FB块：原理、优化与实战应用
工业自动化中的除尘系统是保障生产环境清洁与设备稳定运行的关键组件。其核心原理通过传感器监测粉尘浓度与压差，结合PLC控制风机转速与脉冲清灰机制实现动态调节。在技术价值层面，优秀的除尘方案能显著降低能耗（如文中FB块实现37%节能）、延长滤筒寿命，并提升22%除尘效率。典型应用场景包括注塑、焊接等产生大量粉尘的工业现场。本文重点解析的除尘功能块(FB)采用预测性控制算法，通过设备启停信号预判需求，结合PID调节与逆向脉冲技术，解决了传统除尘系统响应滞后、能耗高、维护频繁三大痛点。
工业级CAD/CAE开发框架搭建与优化实践
CAD/CAE系统开发是工业软件领域的核心技术，其核心在于几何建模内核与可视化引擎的高效协同。OpenCASCADE作为开源的几何内核，提供了精确的BRep建模能力，而OSG渲染引擎则实现了高性能的3D可视化。在工程实践中，通过Qt框架整合两者时，需要特别注意内存管理、多线程同步等关键技术点。本文以工业仿真项目为例，详细解析了基于OpenCASCADE 7.4和OSG 3.6.3的开发框架搭建过程，包括环境配置、核心架构设计、性能优化等实战经验，特别针对多文档管理、数据同步等典型场景提供了解决方案。对于需要开发轻量化CAD/CAE系统的团队，这些经验能有效避免常见陷阱，提升开发效率。
CUDA运行时API编程指南与性能优化实践
CUDA运行时API是GPU并行计算的基础接口层，它封装了底层驱动API的复杂性，为开发者提供了高效的内存管理、核函数启动和流控制等功能。在深度学习和高性能计算领域，合理使用CUDA运行时API可以显著提升计算效率。其核心原理是通过主机端(host)与设备端(device)的协同工作，利用GPU的大规模并行计算能力。关键技术包括设备内存分配、数据传输、核函数执行等。在图像处理、科学计算等应用场景中，结合Tensor Core等硬件特性，可以实现更高效的并行计算。本文重点解析运行时API的工作流程，并分享内存管理、流与事件等高级特性的优化技巧。
BMI325低功耗IMU传感器技术解析与应用实践
惯性测量单元(IMU)作为运动感知的核心器件，通过加速度计和陀螺仪的组合实现三维空间姿态检测。现代IMU采用MEMS工艺，在功耗与性能间寻求平衡，其技术关键在于智能电源管理、硬件同步引擎和事件驱动架构。BMI325作为新一代低功耗IMU代表，通过130nm BCDMOS工艺和创新的电源域划分设计，实现0.37μA待机电流和1ms快速启动，特别适合可穿戴设备和物联网终端。在VR交互、工业监测等场景中，其硬件时间戳同步和零延时数据融合技术，能有效解决多传感器协同问题。本文以BMI325为例，详解IMU的低功耗设计原理与工程实践中的避坑指南。
HLS接口综合技术：原理、优化与实践
在数字电路设计中，高级综合（HLS）技术通过将高级语言描述的算法转换为硬件实现，极大地提升了开发效率。其中，接口综合作为关键环节，负责将软件函数参数映射为硬件接口协议（如AXI、FIFO等），直接影响系统通信性能。理解接口协议选择原则（如AXI-Stream适合高吞吐数据流）和优化技巧（如带宽匹配、FIFO深度配置）是提升HLS设计质量的核心。随着Vitis HLS等工具持续演进，聚合传输（aggregate）等新特性正进一步降低协议开销，而CXL等新兴接口标准也为异构计算开辟了新可能。对于视频处理、5G通信等需要高吞吐低延迟的场景，掌握这些接口综合技术尤为重要。
信捷PLC六轴机器人控制与码垛算法实现
工业自动化中的运动控制技术是智能制造的核心基础，其本质是通过算法实现机械装置的精确定位与轨迹规划。以PLC（可编程逻辑控制器）为主控的运动控制系统，通过脉冲信号控制伺服电机，结合运动学算法实现多轴协同。在六轴机器人应用中，正/逆运动学计算和插补算法尤为关键，其中D-H参数法和贝塞尔曲线插补是常用的技术方案。这些技术可显著提升码垛等工业场景的作业效率，典型应用包括物流分拣、产线上下料等。本文详细解析了基于信捷PLC的六轴控制方案，涵盖脉冲-角度转换、圆弧插补等关键技术，并开源了完整的梯形图与ST语言混合编程实现。
10/100Mbps以太网PHY芯片设计经验分享
以太网PHY芯片作为网络通信的核心组件，负责实现物理层信号处理与数据转换。其设计涉及混合信号电路、时钟同步、均衡补偿等关键技术，需要平衡性能、功耗与成本等多重因素。在工业级应用中，PHY芯片需要支持不同速率标准（如10BASE-T/100BASE-TX），并适应严苛的环境要求。本文通过一个双工艺版本（90nm/180nm）的以太网PHY项目实践，详解了时钟系统设计中的双PLL架构、模拟均衡器的CTLE实现，以及带trim功能的电源管理模块。这些技术方案有效解决了工业场景中的时钟抖动、信号衰减等典型问题，为低成本以太网解决方案提供了可靠参考。
硬件加密狗通信协议与安全机制深度解析
硬件加密狗（Dongle）作为软件版权保护的核心设备，通过物理安全机制实现授权控制。其通信协议设计是安全性的基础，常见实现包括USB HID协议、自定义USB协议和串行通信协议。在安全机制方面，双向认证、数据加密和防重放攻击是关键环节，采用ECDSA签名、AES-GCM加密和滑动窗口机制等技术。硬件加密狗在金融、医疗和工业领域有广泛应用，其低盗版率（比纯软件授权低83%）证明了其技术价值。开发中需注意协议逆向分析防护，如总线监听和固件提取攻击，并采用PUF、白盒密码等高级防护技术。
STM32F107与DP83848工业以太网通信方案解析
以太网通信在现代工业控制与物联网系统中扮演着关键角色，其核心在于物理层(PHY)与控制器(MAC)的协同工作。STM32F107作为内置MAC控制器的MCU，配合TI的DP83848工业级PHY芯片，构成了高性价比的嵌入式以太网解决方案。该方案采用RMII接口节省IO资源，通过自适应协商实现10/100Mbps速率切换，特别适合PLC控制、传感器数据采集等实时性要求高的场景。在硬件设计上，需重点关注时钟树配置、阻抗匹配和PCB布局，软件层面则可利用STM32CubeMX快速生成驱动框架，结合DMA零拷贝技术提升吞吐量。工业环境中还需考虑EMC设计，如添加TVS二极管和实现链路监控，确保通信可靠性。
伍德沃德5466-409控制模块：工业转速精密控制解析
工业自动化中的转速控制是确保设备稳定运行的核心技术，尤其在燃气轮机、压缩机等关键设备中，微小的转速波动都可能导致严重后果。伍德沃德5466-409控制模块通过三冗余传感器设计和自适应PID算法，实现了高精度的转速监测与调速控制。其硬件采用多层PCB和镀金接插件，具备卓越的EMC性能和环境适应性，适用于石化、电力等严苛工业场景。模块支持Modbus TCP通信，便于与DCS系统集成，同时提供实时数据交换和设备状态监控功能。无论是新项目部署还是老旧设备改造，5466-409都能显著提升控制精度和系统可靠性，是工业自动化领域的高效解决方案。
PMSM直接转矩控制(DTC)仿真建模与优化实践
直接转矩控制(DTC)是永磁同步电机(PMSM)驱动系统中的先进控制策略，通过直接调节转矩和磁链实现快速动态响应。其核心原理基于滞环比较器和最优开关表，避免了传统FOC方法的复杂坐标变换。在工业伺服和电动汽车等对实时性要求严苛的场景中，DTC技术能显著提升系统响应速度和鲁棒性。本文以3kW表贴式PMSM为例，详细解析了包含磁链观测器设计、转矩计算优化、双滞环控制器等关键模块的Simulink建模方法，并提供了步长选择、异常排查等工程实践经验。特别针对电压模型法中的直流漂移问题，给出了采用低通滤波器替代纯积分的实用解决方案。
XB8089D锂电池保护IC特性与应用解析
锂电池保护IC是确保锂离子/聚合物电池安全运行的核心器件，通过电压电流监测和多级保护机制防止过充、过放及短路等危险情况。XB8089D作为高性能单节电池保护芯片，采用超低20mΩ导通电阻设计和多级延迟保护策略，显著降低功耗并提升响应速度。其SOP8-PP封装配合散热焊盘设计，特别适合移动电源、智能穿戴等需要高可靠性的应用场景。在工程实现上，该芯片仅需单个外部电容即可工作，配合优化的PCB布局可有效控制温升，为物联网设备和便携式电子产品提供安全高效的电源管理解决方案。
C++ vector性能优化：避免频繁扩容的实用技巧
动态数组是编程中的基础数据结构，C++中的std::vector作为最常用的动态数组实现，其自动扩容机制虽然方便但可能成为性能瓶颈。当vector容量不足时，需要重新分配内存并拷贝现有元素，这个O(n)操作在频繁插入场景下会显著影响性能。通过预先分配空间、合理使用reserve和resize等方法，可以有效减少内存重分配次数，提升程序运行效率。特别是在处理大规模数据、高频交易系统或游戏开发等性能敏感场景时，这些优化技巧尤为重要。文章通过实测数据展示了不同方法的性能差异，并提供了工程实践中的经验法则，帮助开发者写出更高效的C++代码。
BMS中SOC精确估计：戴维南模型与EKF融合算法
电池管理系统(BMS)中的荷电状态(SOC)估计是新能源车辆和储能系统的核心技术。SOC反映了电池剩余电量，其精确度直接影响系统性能和安全性。传统方法如开路电压法和安时积分法存在精度不足或累积误差问题。本文介绍的融合算法结合戴维南模型、FFRLS参数辨识和EKF滤波，实现了高精度SOC估计。戴维南模型构建电池等效电路，FFRLS实时跟踪参数变化，EKF则综合处理不确定性。该方案在-10℃~45℃温度范围和不同放电倍率下，SOC估计误差可控制在3%以内，比传统方法精度提升40%以上，适用于电动汽车和储能电站等场景。
已经到底了哦
精选内容
1 风电系统调频能力裕度优化与电网稳定性提升2 三菱FX5U PLC与威纶通HMI在螺丝机控制中的应用3 51单片机驱动数码管：从原理到实践4 罗卡V5软启动器配置与电机保护实战解析5 基于STM32的智能烟雾报警系统设计与实现6 Go语言个性化编码风格与工程化实践指南7 AR智能眼镜如何解决视觉疲劳问题8 字符串处理与有限状态机在缩写转换中的应用9 STM32自动代码生成实战：从CubeMX到RT-Thread10 四旋翼无人机模糊自适应PID控制Simulink仿真实践
热门内容
1 ARM2D轻量级图形库在嵌入式GUI开发中的实践与优化2 追觅科技高速马达技术解析与产品化实践3 嵌入式系统bootable伪代码设计与实现指南4 LTSPICE电路仿真：从基础到高级应用全解析5 STM32CubeMX工程结构优化与模块化配置指南6 汇川H5U PLC运动控制模板程序开发与应用7 SystemVerilog进程间通信机制详解与实战应用8 CUDA图更新与四图结构在GPU并行计算中的优化实践9 三菱PLC与变频器485通讯配置与优化指南10 ADA4625跨阻放大器设计指南与实战技巧
最新内容
三菱MC协议工业通信实战与优化指南
工业通信协议是连接PLC与上位机的关键技术桥梁，其中三菱MC协议凭借其基于TCP/IP的高效传输和原生PLC支持成为行业标准。该协议通过寄存器映射机制实现数据交换，支持X/Y输入输出、M内部继电器、D数据寄存器等多种设备类型，在汽车制造、食品包装等场景中确保毫秒级响应。通过批量读写、异步操作等工程优化手段，通信带宽可达12MB/s，配合C#的MelsecMcNet库开发，能快速构建产线监控、远程控制等工业级应用。针对多PLC协同、大数据传输等复杂需求，还需结合连接池、负载均衡等架构设计，并注意不同型号PLC的地址格式差异。
Java项目编译错误排查与解决全指南
在Java开发中，编译错误是开发者常遇到的问题，涉及语法检查、类型系统和依赖管理等多个技术层面。理解编译器工作原理和构建工具链机制，能有效提升问题定位效率。通过分析错误信息、验证依赖项、检查环境配置等系统化方法，可以解决90%以上的编译问题。特别是在微服务架构下，依赖版本冲突成为主要痛点，需要结合Maven/Gradle的依赖树分析工具进行精准排查。本文以工程实践为导向，详解从基础语法错误到复杂环境问题的解决方案，并分享Lombok注解处理、多模块编译等典型场景的调试技巧。
杰理方案直播麦克风：硬件选型与软件算法优化
音频采集设备在现代直播场景中扮演着关键角色，其核心技术涉及信号处理、降噪算法和低延迟传输。通过ADC/DAC转换和DSP处理，直播麦克风能够实现高保真音质和实时交互。杰理AC690X系列芯片凭借其内置24-bit高精度转换器和硬件级AEC算法，为消费级直播设备提供了高性价比解决方案。在工程实践中，双麦克风阵列设计和自适应降噪算法(ANS)的配合使用，能有效提升信噪比至85dB以上，同时保持15ms以内的端到端延迟。这些技术特别适合个人主播和小型工作室场景，解决了传统设备在实时性和音质表现上的痛点。
OpenPnP贴片机自动换刀系统调试与精度优化
自动换刀系统是SMT设备中的关键技术，通过精确控制吸嘴位置实现快速切换。其核心原理涉及机械定位、视觉识别和运动控制三个模块的协同工作。在电子制造领域，0.1mm级的定位精度直接影响贴装良率。本文以开源OpenPnP系统为例，详细解析了吸嘴高度基准测量、入坞高度测定等关键步骤，特别介绍了使用A4纸测量法和自制测试工装的工程实践。针对常见的X/Y轴系统性偏差问题，提供了参数修正方案和OpenPnP配置建议，这些方法同样适用于其他精密运动控制场景。
信捷PLC与昆仑触摸屏五轴示教系统开发实战
工业自动化中的运动控制系统通过PLC与HMI协同实现多轴精密控制，其核心在于模块化架构设计与实时通信优化。信捷PLC结合S型曲线算法确保运动平滑性，昆仑触摸屏的分层界面提升操作效率。这类系统在非标设备中尤为关键，如汽车喷涂线可实现±0.02mm重复定位精度。通过结构体指针技术，数据刷新周期缩短至50ms内，同时模块化设计降低40%维护成本。五轴联动控制技术广泛应用于电子组装、激光加工等领域，其配方管理功能显著提升柔性生产线切换效率。
FPGA设计中197.250MHz时钟频率与偏斜约束详解
时钟频率与偏斜约束是数字电路设计中的核心概念，尤其在FPGA和高速接口设计中至关重要。时钟频率决定了系统的同步基准，而偏斜约束则确保信号在时序要求内稳定传输。197.250MHz作为一种中高频时钟，广泛应用于DDR3/4、PCIe Gen3等高速接口和通信基带处理。其非整数频率设计能有效避免谐波干扰。时钟偏斜约束通常设置在时钟周期的5%-10%，具体值受工艺节点、时钟拓扑结构和设计类型影响。通过合理设置约束，如使用Vivado或Quartus中的SDC命令，可以优化时钟网络性能，确保系统稳定运行。
ARM32状态机控制程序设计与优化实践
有限状态机(FSM)是嵌入式系统开发中的核心设计模式，通过定义状态集合、事件集合和转移规则来实现确定的逻辑控制。在ARM Cortex-M系列处理器上实现状态机时，需要特别考虑实时性要求和资源限制。通过寄存器级优化、内存紧凑存储和中断响应机制，可以在保持微秒级响应速度的同时控制代码体积。这种技术特别适用于工业控制、智能家居和物联网终端等场景，例如在STM32F103上实现的状态机框架实测处理时间仅1.2μs。热词提示：CMSIS接口和FreeRTOS集成可进一步提升状态机性能。
IC芯片推挽与开漏输出结构详解及应用指南
数字电路设计中，推挽(Push-Pull)和开漏(Open-Drain)是两种基础的IC芯片输出结构。推挽输出通过上下MOSFET管实现主动驱动，具有高速、强驱动的特点，适用于高速数字信号传输和大电流驱动场景。开漏输出仅包含下拉MOSFET，需外接上拉电阻，支持线与功能，是I2C等总线接口的理想选择。理解这两种结构的原理差异对硬件设计至关重要，特别是在电平转换、总线冲突避免等方面。实际应用中需根据驱动能力、速度要求和总线拓扑等因素合理选择，如推挽适合UART单端通信，而开漏则是I2C多设备总线的标配。掌握MOSFET开关特性和上拉电阻计算等关键技术点，能有效避免常见设计问题。
SGM48000栅极驱动芯片技术解析与应用实践
栅极驱动芯片是功率电子系统中的关键组件，通过精确控制MOSFET/IGBT的开关时序来提升能效。其核心原理涉及信号调理、电平转换和功率放大，采用图腾柱输出结构可显著降低开关损耗。在电机驱动、电源转换等场景中，优秀的驱动芯片能解决EMI干扰、直通电流等工程难题。以SGM48000XTDE8G/TR为例，该双通道驱动IC具备4A峰值电流和25ns传播延迟，实测显示其交叉导通预防和UVLO保护功能可提升系统可靠性。通过优化PCB布局和栅极电阻参数，实际项目中将IGBT开关损耗降低18%，体现了驱动芯片在能效优化中的技术价值。
Android自动化新方案：USB HID技术实现高隐蔽输入模拟
在Android自动化领域，传统基于无障碍服务(Accessibility Service)的方案面临日益严格的风控检测。USB HID(Human Interface Device)技术作为一种底层输入模拟方案，通过硬件级仿真实现了更高隐蔽性的自动化操作。该技术利用标准人机接口协议，在内核层面模拟真实物理输入事件，无需root或特殊权限，且不经过Android应用层，有效规避了传统方案的操作痕迹检测问题。在金融、社交、游戏等高安全需求场景中，USB HID技术展现出显著优势，包括低延迟、高兼容性和强隐蔽性。通过ESP32等开发板实现硬件方案，配合精心设计的通信协议和随机行为算法，可以构建出难以被检测的自动化系统。
已经到底了哦
@2026 北京创新乐知网络技术有限公司 京ICP备19004658号-18
