MATLAB/Simulink电力电子与机电系统仿真实践指南

Creamy络

1. MATLAB/Simulink电力电子与机电系统仿真实践

作为一名长期使用MATLAB进行工程仿真的技术人员，我记录了最近在Simulink环境下对电力电子和机电系统模块的探索过程。本文将详细介绍Simulink中Simscape系列工具包的实际应用案例，特别关注电力驱动系统和机械传动系统的建模要点。

1.1 仿真环境配置

本次实验使用的是MATLAB 2021a版本，运行在Windows 10专业版64位系统上，硬件配置为Intel Xeon E5-2603 v3处理器。这个配置对于运行复杂的多物理场仿真已经足够，但对于某些大型系统仿真（如后面提到的风力发电机案例）仍可能出现性能瓶颈。

提示：运行Simscape仿真时，建议关闭不必要的后台程序，因为物理系统仿真对计算资源需求较高。对于特别复杂的模型，可以考虑使用MATLAB的并行计算工具箱来加速仿真。

2. Simscape Electrical典型应用案例解析

2.1 PWM控制直流电机系统

PWM控制的直流电机是电力电子领域的经典案例。在Simscape Electrical中，这个模型完整展示了：

  • 直流电源模块的参数设置（通常设置为24V或48V）
  • PWM发生器的工作频率设置（建议10kHz左右）
  • H桥电路中的MOSFET器件选择（注意导通电阻和热参数）
  • 直流电机本体的参数化建模（包括电枢电阻、电感、反电动势常数等）

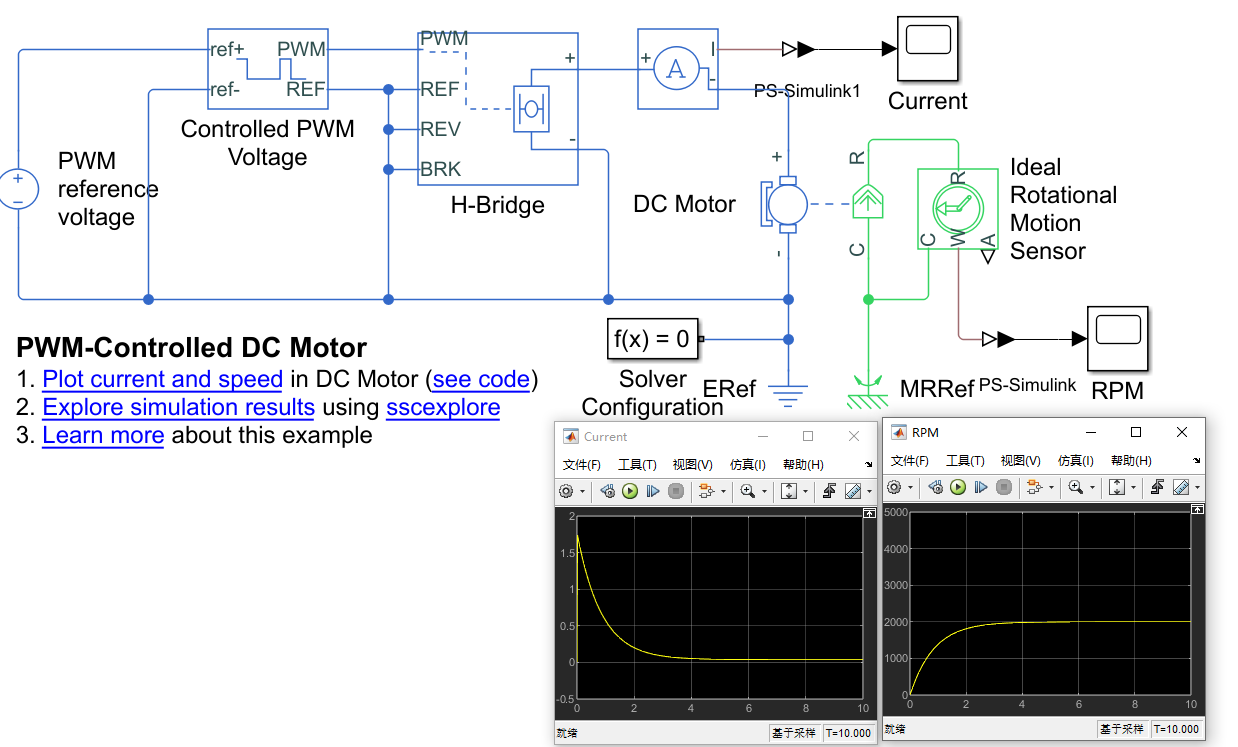

PWM-Controlled DC motor

实际操作中发现，PWM频率设置过高可能导致仿真步长过小，计算时间大幅增加。经验值是保持开关频率在仿真总时间的1/1000以下。

2.2 线性电动执行机构控制

这个案例展示了机电一体化系统的典型控制方式：

matlab复制% 典型PID控制器参数设置
Kp = 1.5;  % 比例增益
Ki = 0.2;  % 积分增益
Kd = 0.05; % 微分增益

执行机构的机械参数需要与实际设备匹配，特别是质量、摩擦系数和行程限制等参数。在调试过程中，我发现机械系统的刚度对控制性能影响很大，需要在模型中准确设置。

2.3 三相异步风力发电机问题排查

在尝试运行"Three-Phase Asynchronous Wind Turbine Generator"案例时遇到了仿真失败的问题，即使将模型另存到其他位置也无法解决。经过排查，可能的原因包括：

  1. 缺少必要的工具包支持文件
  2. 初始条件设置不合理导致数值不稳定
  3. 仿真步长设置与系统动态不匹配

解决方法尝试：

  • 检查所有依赖的工具箱是否已安装
  • 减小仿真步长（如从auto改为1e-5）
  • 修改求解器为ode15s（适合刚性系统）
  • 检查模型中是否有未连接的信号线

3. Simscape Driveline车辆传动系统建模

3.1 四轮驱动车辆模型

这个模型完整呈现了：

  • 发动机扭矩特性曲线设置
  • 变速器齿轮比配置
  • 差速器分配逻辑
  • 轮胎与地面接触模型

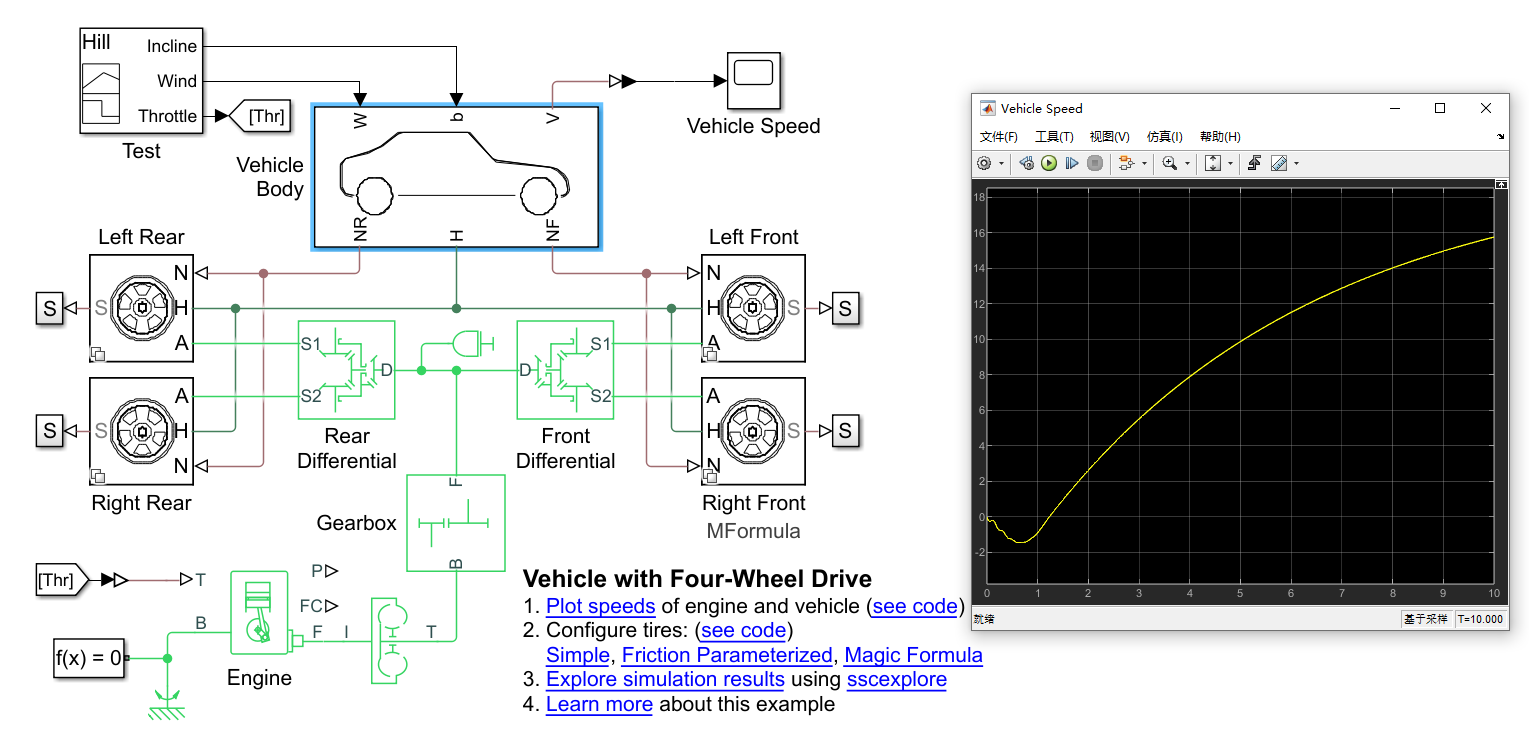

Vehicle with Four-Wheel Drive

在参数设置时，特别要注意单位的一致性。Simscape默认使用国际单位制，但某些参数（如发动机转速）可能习惯用rpm表示，需要进行转换。

3.2 双模式混合动力变速器

混合动力系统建模的关键点：

  • 能量管理策略的实现
  • 电池SOC（State of Charge）估算
  • 模式切换时的扭矩协调控制

建议仿真时先使用简化的电池模型，待系统主要功能验证完成后再替换为详细模型，以提高仿真效率。

4. 多物理场耦合仿真实践

4.1 双质量-弹簧-阻尼器系统

这个案例同时使用了Simulink和Simscape两种建模方式，可以直观比较二者的差异：

  • Simulink版本：基于微分方程直接建模
  • Simscape版本：基于物理连接自动生成方程

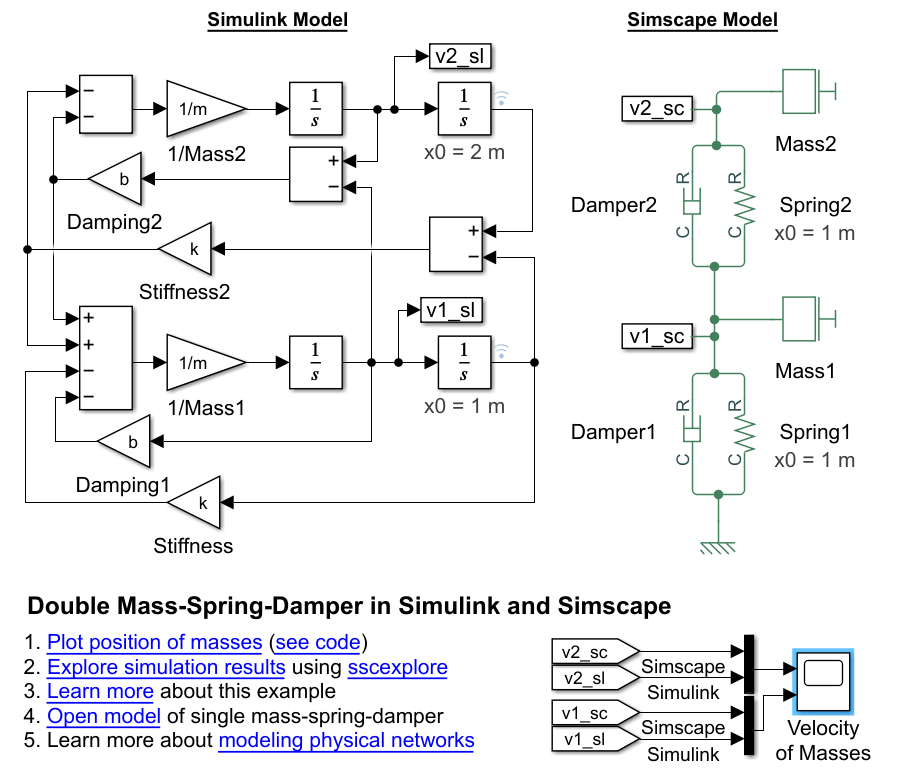

Double Mass-Spring-Damper

对于多体动力学系统，Simscape方法更接近实际物理系统，参数设置更直观，但计算量相对较大。

4.2 布雷顿循环（燃气轮机）定制组件

这个案例展示了如何创建自定义的热流体组件：

  1. 定义组件端口（如工质入口、出口、机械轴等）
  2. 编写能量和动量守恒方程
  3. 设置组件参数（如涡轮效率、压气机比等）

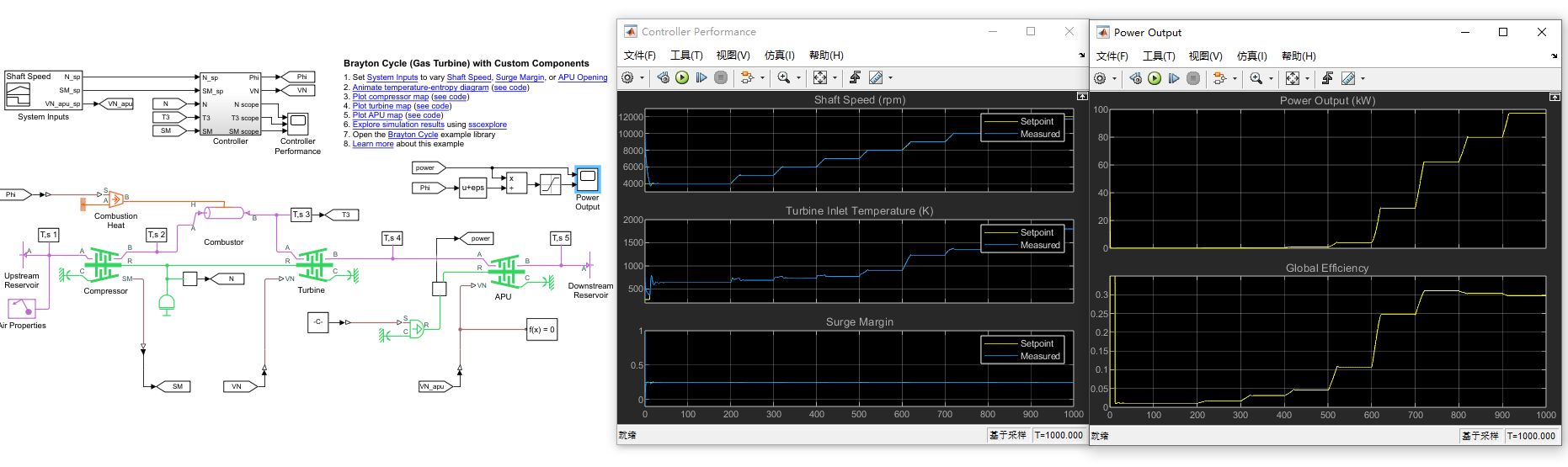

Brayton Cycle

自定义组件开发是Simscape的高级功能，需要扎实的热力学和流体力学基础。建议先从修改现有组件开始，逐步掌握开发方法。

5. 硬件在环仿真注意事项

在尝试"Motor Control Blockset"中的案例时，发现这些模型需要连接TI的硬件才能进行完整仿真。对于没有实际硬件的情况，可以：

  1. 使用MATLAB提供的虚拟硬件驱动
  2. 修改模型，用信号源代替实际硬件输入
  3. 关注算法部分而非硬件接口部分的验证

硬件在环仿真时常见的时序问题可以通过以下方法缓解：

  • 增加硬件缓冲区大小
  • 调整仿真步长与硬件采样率的比例关系
  • 使用异步执行模式

6. 仿真性能优化技巧

基于多次仿真实践，总结以下提升仿真效率的方法：

  1. 模型简化策略：

    • 用理想开关代替详细半导体模型
    • 简化热模型为集中参数
    • 对高频开关器件使用平均模型

  2. 求解器选择指南：

    • 刚性系统：ode15s或ode23t
    • 非刚性系统：ode45
    • 离散系统：ode3

  3. 参数扫描技巧：

matlab复制% 批量仿真示例
paramValues = linspace(0.1, 1, 10); % 参数范围
for i = 1:length(paramValues)
    set_param('model/block', 'Parameter', num2str(paramValues(i)));
    simout = sim('model');
    % 结果处理...
end

7. 常见错误与解决方案

在实际使用中遇到的典型问题及解决方法：

问题现象 可能原因 解决方案
仿真速度极慢 步长过小 增大相对容差(RelTol)
代数环错误 信号直接反馈 增加单位延迟或记忆模块
发散或NaN结果 初始条件冲突 检查各储能元件初始状态
硬件连接失败 驱动未正确安装 重新安装MATLAB硬件支持包

特别提醒：当遇到"Three-Phase Asynchronous Wind Turbine Generator"这类无法运行的官方示例时，首先检查是否有未满足的依赖项，其次可以尝试在MATLAB命令窗口运行以下命令来重置Java路径：

matlab复制restoredefaultpath
rehash toolboxcache

8. 工程实践经验分享

经过这些案例的实践，我总结了以下几点心得：

  1. 建模顺序建议：

    • 先建立简化模型验证概念
    • 然后逐步增加细节
    • 最后进行参数优化

  2. 参数获取方法：

    • 优先使用设备手册数据
    • 其次考虑系统辨识
    • 最后才使用估计值

  3. 结果验证技巧：

    • 与理论计算结果交叉验证
    • 检查能量/功率平衡
    • 对关键变量进行合理性分析

对于需要硬件支持的案例，即使没有实际设备，也可以通过研究模型了解算法实现细节。例如电机控制案例中的FOC（磁场定向控制）算法，完全可以在软件层面深入理解其实现原理。

在后续工作中，我计划进一步探索Simscape语言的应用，开发自定义组件来满足特定项目的需求。同时，将更多地把这些仿真技术应用到实际工程问题的解决中，特别是在新能源发电和电动汽车领域。
