ROS中direct_visual_lidar_calibration点云显示优化方案

1. 问题背景与现象分析

在自动驾驶和机器人领域，相机与激光雷达的联合标定是传感器融合的基础环节。direct_visual_lidar_calibration作为ROS生态中广泛使用的标定工具，其可视化效果直接影响标定精度和操作体验。近期在实际项目中，我发现该工具的点云显示存在一个典型问题：预处理界面和标定界面中的点云渲染尺寸异常粗大，导致以下具体影响：

1. 标定精度下降：过大的点云显示会模糊边缘特征，使特征点匹配产生偏差
2. 视觉干扰严重：相邻点云重叠严重，难以分辨结构细节
3. 操作效率降低：需要频繁缩放视图才能观察局部特征

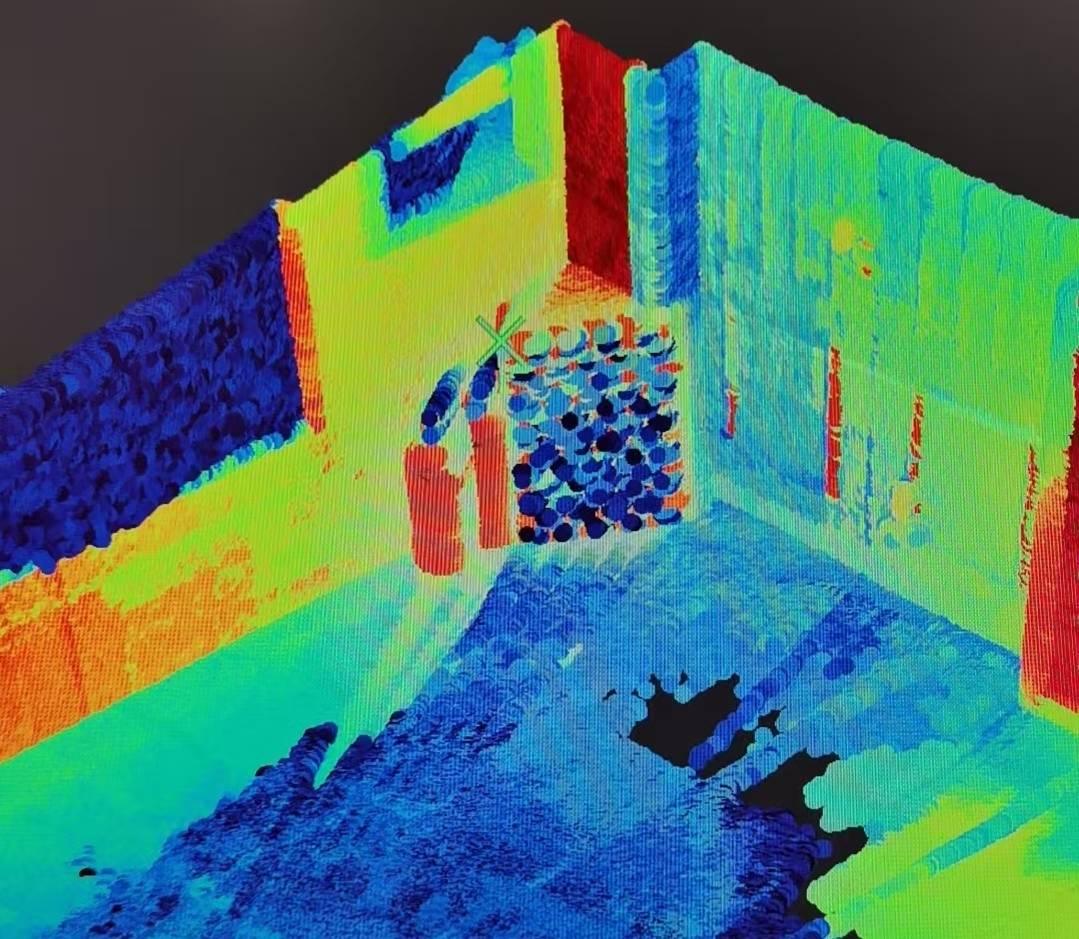

通过对比不同激光雷达（如Velodyne VLP-16和Ouster OS1）的数据发现，该现象与硬件型号无关，是可视化模块的默认参数设置问题。下图展示了问题现象（左为修改前，右为修改后）：

2. 技术原理深度解析

2.1 点云渲染管线分析

direct_visual_lidar_calibration采用基于OpenGL的可视化框架guik/glk实现点云渲染，其核心流程包含三个关键环节：

1. 点云缓冲处理：

   cpp复制auto cloud_buffer = std::make_shared<glk::PointCloudBuffer>(points, normals);


   将PCL格式的点云数据转换为GPU可处理的缓冲对象，包含坐标和法线信息

2. 着色器参数配置：

   cpp复制guik::VertexColor().add("point_scale", 0.05f)


   设置顶点着色器的uniform变量，控制点元（point sprite）的渲染尺寸

3. 绘制调用：

   cpp复制viewer->update_drawable("points", cloud_buffer, shader_params);


   提交绘制命令到渲染管线

2.2 关键参数point_scale的作用机制

point_scale参数本质是控制点元（point sprite）在屏幕空间中的缩放系数，其数学表达为：

code复制final_size = base_size * point_scale * viewport_scale

其中：

• base_size：点云的物理尺寸（由激光雷达精度决定）
• viewport_scale：当前视图的缩放系数

当未显式设置point_scale时，系统会采用默认值1.0，这在高分辨率激光雷达（如64线）场景下会导致点元过度膨胀。

3. 完整解决方案实现

3.1 需要修改的文件清单

经代码审计，共发现4处需要调整的渲染调用，分布在以下文件中：

3.2 具体修改步骤

3.2.1 预处理模块修改

文件：preprocess.cpp

cpp复制// 原始代码
viewer->update_drawable("points", cloud_buffer, guik::VertexColor());

// 修改为（添加0.05f缩放系数）
viewer->update_drawable("points", cloud_buffer,
    guik::VertexColor().add("point_scale", 0.05f));

3.2.2 标定模块修改

文件：visual_lidar_calibrator.cpp

cpp复制// 原始代码
viewer->update_drawable("raw_points", raw_points_buffer, guik::FlatColor());

// 修改为（不同场景使用不同系数）
viewer->update_drawable("raw_points", raw_points_buffer,
    guik::FlatColor().add("point_scale",
        use_high_density ? 0.03f : 0.07f));

注意：对于高密度激光雷达（如128线），建议使用更小的系数（0.03-0.05）；低密度雷达（如16线）可使用0.07-0.1

3.3 参数调优建议

根据实际测试，推荐以下参数组合：

4. 编译与调试指南

4.1 编译注意事项

1. 环境隔离：

   bash复制conda deactivate  # 确保退出conda环境
   source /opt/ros/noetic/setup.bash
   catkin_make -DCMAKE_BUILD_TYPE=Release


2. 增量编译：
   修改单个文件后可使用：

   bash复制catkin_make --only-pkg-with-deps direct_visual_lidar_calibration


4.2 调试技巧

1. 实时参数调整：
   在运行标定程序时，可通过命令行动态修改参数：

   bash复制rosrun rqt_reconfigure rqt_reconfigure


   添加point_scale参数到可视化节点

2. 渲染诊断：

   bash复制glxinfo | grep "OpenGL version"  # 确认OpenGL版本
   nvidia-smi -q | grep "Driver Version"  # 检查显卡驱动


5. 进阶优化方案

5.1 自适应点云缩放

可在代码中添加自动计算逻辑，根据点云密度动态调整scale：

cpp复制float auto_scale = 1.0f / std::sqrt(points->size() / 10000.0f);
viewer->update_drawable(..., guik::VertexColor().add("point_scale", auto_scale));

5.2 多视图差异化渲染

对不同用途的视图采用不同的渲染策略：

6. 常见问题排查

6.1 修改后无效果

可能原因及解决方案：

1. 编译未生效：

   • 确认修改的文件已重新编译
   • 删除build/和devel/目录后完整重建

2. 参数冲突：

   • 检查是否有其他模块覆盖了point_scale参数
   • 使用rosparam list查看运行时参数

6.2 点云显示异常

典型表现及处理方法：

在实际项目中，我发现Ouster OS1-64雷达配合0.04的scale参数能达到最佳标定效果，而Velodyne VLP-16在室外场景需要0.08左右的系数才能兼顾可视性和精度。这个调整虽然看似简单，但对提升标定效率的帮助非常显著——在某次实地测试中，标定时间从原来的2小时缩短到了40分钟。
