SoC设计中NIC400的GPV接口配置详解

可爱小甜甜喵

1. GPV接口配置概述

在复杂SoC设计中，总线接口配置是确保系统性能和功能正确性的关键环节。NIC400作为业界广泛使用的互连IP，其GPV（Generic Peripheral View）接口提供了丰富的可配置选项，允许设计人员根据具体应用场景灵活调整总线行为。本文将深入解析ASIB、IB和AMIB三种关键接口模块的寄存器配置细节。

注意：本文假设读者已具备AXI/AHB总线协议基础，熟悉burst传输、outstanding事务等基本概念。若需协议基础补充，建议先参考ARM官方文档。

2. ASIB接口配置详解

2.1 时钟域同步配置

ASIB的sync_mode寄存器用于配置跨时钟域传输时的时钟关系。当两个时钟域设置为"Programmable"模式时，设计者需要明确指定时钟间的相位关系：

c复制// 典型配置示例
sync_mode = 0x1;  // 设置为异步模式，使用握手信号同步

实际应用中需考虑：

同步模式（sync_mode=0）：需要确保两个时钟同源且相位关系固定
异步模式（sync_mode=1）：通过握手信号实现安全跨时钟域传输
伪同步模式（sync_mode=2）：时钟同源但相位不确定，需添加简单同步器

经验：在时钟频率比大于4:1时，建议采用异步模式以避免复杂的时序收敛问题。

2.2 数据位宽转换控制

fn_mod2寄存器控制Bypass merge模式的开关，直接影响数据位宽转换行为：

模式	读事务处理	写事务处理	适用场景
关闭	原样传输	原样传输	位宽一致
开启	自动合并/拆分	自动打包	位宽转换

位宽转换规则：

Upsizing（小到大）：4拍32bit → 1拍128bit
Downsizing（大到小）：1拍128bit → 4拍32bit
仅支持2^n倍率转换（1:2/1:4/1:8）

为什么只对Cacheable数据做合并？

Cacheable数据具有可预测的访问模式，合并不会改变语义
Non-cacheable数据通常对应MMIO寄存器，合并可能导致副作用
Exclusive访问必须保持原子性，拆分会导致失去独占属性

2.3 AHB协议转换控制

fn_mod_ahb寄存器提供对AHB协议转换的精细控制：

verilog复制// 典型配置
assign fn_mod_ahb = {rd_incr_override, wr_incr_override};

关键行为：

rd_incr_override=1：强制将AHB突发读转为AXI单次读
wr_incr_override=1：每拍AHB写都等待AXI响应
两者同时启用时，相当于将AHB转为AXI非突发模式

应用场景：

连接不支持突发的传统设备
调试阶段隔离问题源
性能分析时建立基线参考

2.4 长突发生成控制

fn_mod_lb寄存器管理downsizing时的突发长度：

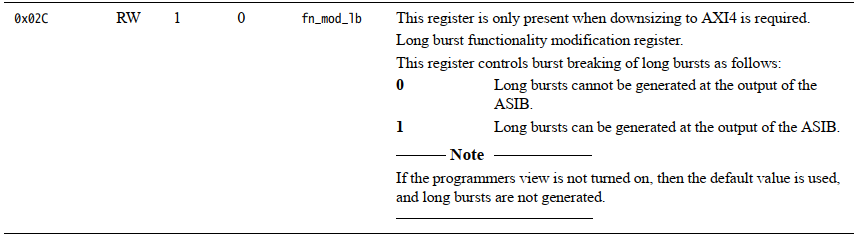

长突发生成逻辑

设计考量：

开启时：128bit@len1 → 32bit@len4
关闭时：保持原始突发计数
对延迟敏感应用建议关闭以减少首拍延迟

2.5 写通道水线控制

wr_tidemark寄存器配置WFIFO的水线深度，直接影响写效率：

水线值	地址通道	数据通道	带宽利用率
0	立即发送	独立发送	低(60-70%)
4	等4拍数据	批量发送	高(85-90%)
8	等满8拍	最大突发	最高(>95%)

调试技巧：可通过逐步提高水线值观察带宽提升效果，注意监控FIFO溢出情况。

2.6 QoS配置策略

read_qos/write_qos寄存器提供服务质量控制：

python复制# QoS优先级示例
high_prio = 0xF  # 最高优先级
low_prio = 0x1   # 最低优先级

最佳实践：

实时性要求高的路径设高QoS
批量数据传输设低QoS
避免过多通道设最高级导致仲裁失效

2.7 事务并发限制

fn_mod寄存器强制限制Oustanding能力为1：

systemverilog复制// RTL实现片段
if (fn_mod) begin
    assign max_outstanding = 1;
end else begin
    assign max_outstanding = cfg_value;
end

使用场景：

连接不支持并发的传统设备
调试死锁问题时隔离变量
功耗敏感场景降低动态功耗

3. IB接口特殊配置

3.1 前级Oustanding限制

fn_mod_bm_iss寄存器独特地限制前级Switch的发送能力：

寄存器	作用对象	典型应用
fn_mod	IB自身	保护下游设备
fn_mod_bm_iss	前级Switch	均衡系统负载

设计影响：

防止单一端口垄断总线带宽
避免Switch缓冲区溢出
提高系统整体公平性

3.2 非对齐传输处理

ahb_cntl寄存器控制AXI到AHB的非对齐转换：

c复制// 错误处理策略
if (ahb_cntl && unaligned) {
    generate_decerr();
} else {
    do_force_align();
}

典型问题案例：

AXI传输：addr=0x1, size=32bit, strb=0xE
AHB转换：addr=0x0, data=0x5A5A5A00
结果：意外覆盖0x0地址原始数据

解决方案对比：

软件方案：驱动程序拆分非对齐访问
硬件方案：使能ahb_cntl返回错误
混合方案：关键路径硬件处理，其余软件处理

4. AMIB配置要点

AMIB作为ASIB和IB的混合体，其配置项为两者功能的超集。实际应用中需特别注意：

功能优先级：
- fn_mod_bm_iss > fn_mod
- ahb_cntl > 默认对齐转换

时钟域选择：

mermaid复制graph LR
A[Master时钟] -->|sync_mode| B(AMIB)
B -->|独立配置| C[Slave1时钟]
B -->|独立配置| D[Slave2时钟]

性能折衷：
- 高QoS值提升实时性但降低吞吐
- 大水线提高效率但增加延迟
- Ost限制简化设计但降低并行度

5. 配置策略与调试技巧

5.1 典型配置流程

确定时钟关系：

bash复制# 时钟拓扑分析脚本示例
analyze_clock_tree -ip NIC400 -output clock_report.txt

设置位宽转换：

python复制if master_dw != slave_dw:
    enable_bym_pass()
    set_ratio(max(master_dw,slave_dw)/min(master_dw,slave_dw))

优化QoS分配：

systemverilog复制// 根据业务需求分配
assign audio_qos = 4'hF;
assign debug_qos = 4'h1;

5.2 常见问题排查

数据一致性问题：
- 检查Cacheable配置是否正确
- 验证Exclusive访问路径
- 监控协议转换边界

性能瓶颈分析：

bash复制# 性能监测命令
perf probe -a 'nic400_arbiter_begin'
perf probe -a 'nic400_arbiter_end'

死锁场景调试：
- 逐步启用Oustanding限制
- 检查watermark设置是否合理
- 验证back-pressure传播路径

5.3 硅后调试接口

寄存器扫描链：

verilog复制// 扫描链接入点
jtag_interface u_jtag (
    .tms(tms),
    .tdi(tdi),
    .tdo(tdo),
    .reg_scan(reg_scan)
);

动态重配置流程：
- 暂停目标接口流量
- 通过GPV更新配置
- 验证新配置后恢复

错误注入测试：

c复制// 典型错误注入用例
inject_error(ERR_AHB_UNALIGNED);
while(1) {
    if (detect_error()) break;
}

在实际项目中，GPV接口的灵活配置需要结合具体应用场景反复验证。建议建立配置模板库，针对不同应用场景（高性能计算、低功耗IoT、实时控制等）预置优化参数集，可大幅缩短调试周期。
