STM32 GPIO模拟MDIO接口实现PHY芯片配置

1. 项目背景与核心挑战

在嵌入式以太网开发中，我们经常遇到一个典型问题：当STM32的硬件MDIO引脚被其他外设占用时，如何实现PHY芯片的配置？这个问题在我最近参与的工业网关项目中尤为突出。项目使用STM32F779搭配DP83848 PHY芯片构建以太网通信模块，但由于硬件设计限制，MDC/MDIO引脚与音频编解码器冲突，不得不寻找替代方案。

传统解决方案是修改PCB设计，但这会显著增加项目周期和成本。经过多次验证，我们最终采用GPIO模拟MDIO接口的方案，不仅完美解决了引脚冲突问题，还保持了与NetXDuo网络协议栈的无缝兼容。这个方案的核心价值在于：

• 硬件兼容性强：无需改动现有电路板设计
• 软件可移植性高：代码可快速适配不同型号STM32
• 成本效益显著：节省了PCB改版费用和时间成本

2. 硬件架构解析

2.1 STM32与PHY的典型连接方式

在标准以太网设计中，STM32与PHY芯片通过两组关键接口通信：

MDIO接口虽然在数据传输阶段使用频率低，但在PHY初始化和链路状态监控中起着决定性作用。当硬件MDIO不可用时，GPIO模拟方案就成为关键突破口。

2.2 DP83848 PHY关键特性

DP83848作为经典的10/100M以太网PHY，具有以下值得关注的特性：

• 支持IEEE 802.3 Clause 22 MDIO协议
• 自动协商速率和双工模式
• 基础状态寄存器(BMSR)地址0x01
• 控制寄存器(BMCR)地址0x00
• 默认PHY地址可通过硬件引脚配置(通常为0x01)

3. MDIO协议深度解析

3.1 Clause 22帧结构实现细节

GPIO模拟MDIO的核心在于精确实现协议时序。以下是Clause 22帧的各字段处理要点：

1. 前导码(Preamble)：

   • 必须发送32个连续的1
   • 作用：同步时钟，唤醒PHY的MDIO接口
   • 实现技巧：用循环实现，确保每个bit持续时间一致

2. 起始位(START)：

   • 固定为"01"
   • 错误示例：误写为"10"会导致PHY无法识别帧起始

3. 操作码(OPCODE)：

   • 写操作：01
   • 读操作：10
   • 特殊案例：11保留用于Clause 45

4. PHY地址：

   • 5位二进制值
   • 常见问题：地址配置错误导致通信失败
   • 调试技巧：用逻辑分析仪捕获实际地址

5. 寄存器地址：

   • 5位二进制值
   • 关键点：高位在先(MSB first)

3.2 关键时序参数

通过实测STM32F7系列，我们总结出以下时序经验值：

重要提示：STM32F7主频较高(216MHz)，必须添加适当延迟才能满足MDIO时序要求。我们的解决方案是在每个bit操作间插入约100个NOP指令。

4. 硬件连接方案

4.1 开发板跳线配置

在STM32F779I-EVAL开发板上，我们采用以下引脚重映射方案：

具体跳线设置：

• JP4连接2-3引脚
• JP8连接2-3引脚

4.2 硬件设计注意事项

1. 信号质量优化：

   • 使用GPIO高速模式(GPIO_SPEED_FREQ_VERY_HIGH)
   • 添加适当的上拉电阻(4.7kΩ)
   • 避免长走线(建议<5cm)

2. 电源去耦：

   • PHY芯片的每个电源引脚都应放置0.1μF去耦电容
   • 建议额外添加10μF钽电容稳压

3. ESD防护：

   • 在MDIO线上串联22Ω电阻
   • 可选的TVS二极管防护(如PESD5V0S1BA)

5. 软件实现详解

5.1 基础驱动函数

c复制/* 精确的延时函数实现 */
static void mdio_delay(void)
{
    // 实测STM32F779@216MHz需要约100个NOP
    for (uint32_t i = 0; i < 100; i++) {
        __asm("NOP");
    }
}

/* GPIO方向切换优化实现 */
static void mdio_set_direction(GPIO_PinState dir)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = MDIO_Pin;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;

    if(dir == GPIO_PIN_SET) {
        GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
        GPIO_InitStruct.Pull = GPIO_NOPULL;
    } else {
        GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
        GPIO_InitStruct.Pull = GPIO_PULLUP;
    }

    HAL_GPIO_Init(MDIO_GPIO_Port, &GPIO_InitStruct);
}

5.2 寄存器读写完整实现

c复制/* 写入PHY寄存器完整流程 */
int32_t phy_write_reg(uint32_t phyAddr, uint32_t regAddr, uint32_t regVal)
{
    // 1. 发送前导码
    mdio_set_direction(GPIO_PIN_SET);
    for(int i=0; i<32; i++) {
        MDIO_HIGH();
        MDC_TOGGLE();
    }

    // 2. 发送帧头
    send_bits(0b01, 2); // START
    send_bits(0b01, 2); // WRITE OP

    // 3. 发送地址
    send_bits(phyAddr, 5);
    send_bits(regAddr, 5);

    // 4. 发送TA
    send_bits(0b10, 2);

    // 5. 发送数据
    send_bits(regVal, 16);

    // 6. 释放总线
    mdio_set_direction(GPIO_PIN_RESET);
    return PHY_OK;
}

/* 辅助函数：发送指定位数数据 */
static void send_bits(uint32_t data, uint8_t bits)
{
    for(int8_t i=bits-1; i>=0; i--) {
        [HAL](https://taotoken.net/?utm_source=hardware)_GPIO_WritePin(MDIO_GPIO_Port, MDIO_Pin, (data>>i)&1 ? GPIO_PIN_SET : GPIO_PIN_RESET);
        MDC_TOGGLE();
    }
}

5.3 NetXDuo驱动适配层

c复制/* PHY驱动接口表 */
static const NX_PHY_DRIVER phy_driver = {
    phy_init,
    phy_read,
    phy_write,
    phy_get_link_status
};

/* 初始化函数 */
UINT board_eth_init(NX_IP *ip_ptr)
{
    // 1. 初始化GPIO模拟MDIO
    if(phy_hw_init() != PHY_OK)
        return NX_NOT_SUCCESSFUL;

    // 2. 注册驱动到NetXDuo
    nx_eth_phy_register_driver(&phy_driver);

    // 3. 检测PHY ID
    uint32_t phy_id;
    phy_read(PHY_REG_ID1, &phy_id);
    if(phy_id != DP83848_ID)
        return NX_NOT_SUCCESSFUL;

    return NX_SUCCESS;
}

6. 调试与优化技巧

6.1 常见问题排查表

6.2 逻辑分析仪调试技巧

1. 触发设置：

   • 使用模式触发，捕获"前导码+START(32个1后跟01)"
   • 采样率建议≥10MHz

2. 波形解析要点：

   • 检查MDC频率是否在1-2.5MHz范围内
   • 验证TA阶段方向切换是否正确
   • 确认数据位对齐MDC上升沿

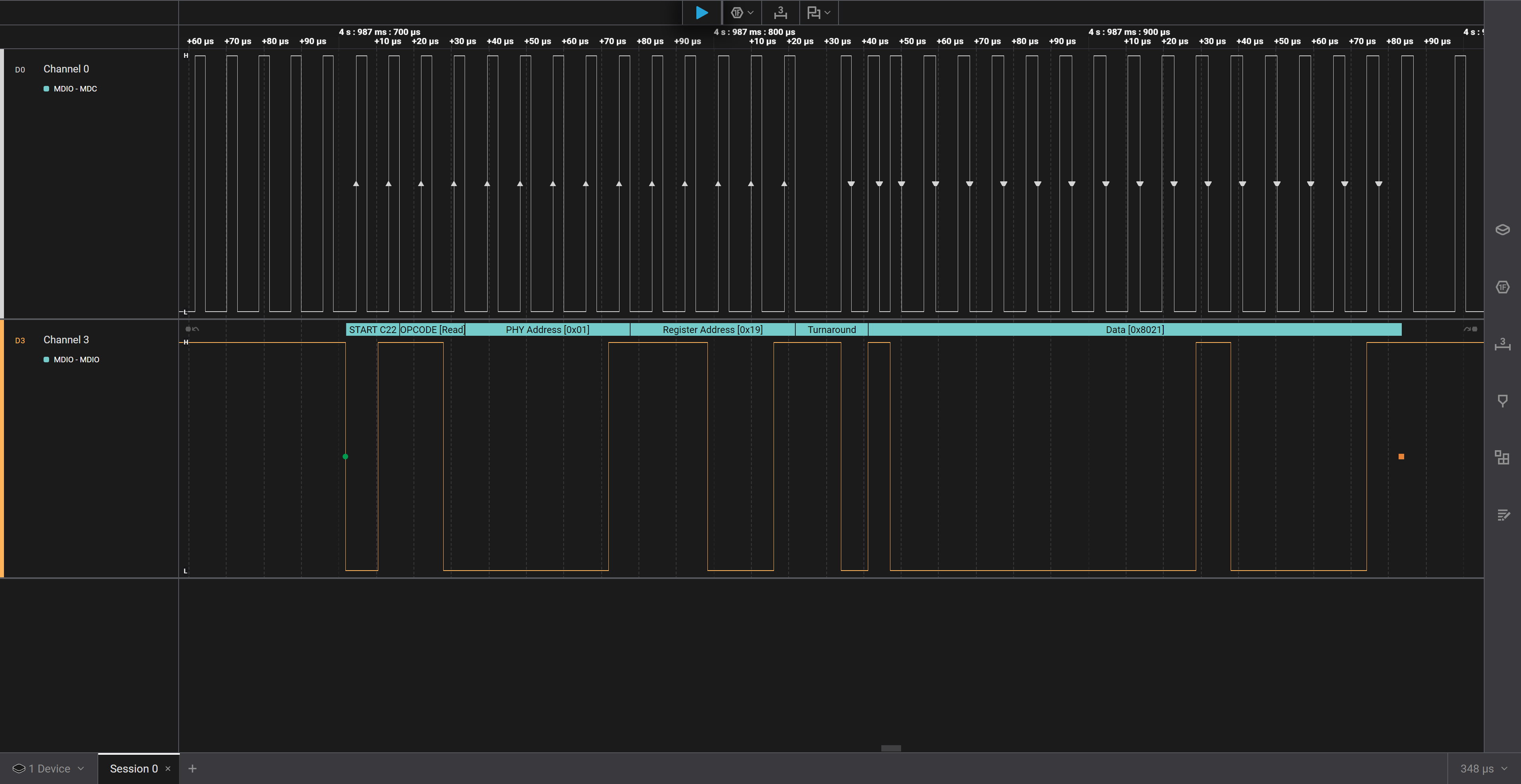

3. 实测波形示例：


   • 通道1(黄色)：MDC时钟
   • 通道2(蓝色)：MDIO数据
   • 标记A：前导码阶段
   • 标记B：寄存器数据段

6.3 性能优化建议

1. 延时函数优化：

c复制// 使用DWT周期计数器实现精确延时
static void mdio_delay_us(uint32_t us)
{
    uint32_t start = DWT->CYCCNT;
    uint32_t cycles = us * (SystemCoreClock / 1000000);
    while((DWT->CYCCNT - start) < cycles);
}

2. 批量读写优化：

c复制// 连续读写多个寄存器时保持MDIO输出模式
void phy_bulk_write(uint32_t phyAddr, const phy_reg *regs, uint32_t count)
{
    mdio_set_direction(GPIO_PIN_SET);
    for(uint32_t i=0; i<count; i++) {
        phy_write_reg(phyAddr, regs[i].addr, regs[i].val);
        // 仅切换TA阶段，保持输出模式
    }
    mdio_set_direction(GPIO_PIN_RESET);
}

7. 扩展应用与进阶技巧

7.1 多PHY设备管理

当系统中需要连接多个PHY时，可通过以下方式扩展：

1. 地址分配方案：

   • 每个PHY设置不同的PHYADDR引脚配置
   • 典型应用：交换机设计支持4个PHY(地址0-3)

2. 软件实现要点：

c复制#define PHY_COUNT 2
static const uint8_t phy_addrs[PHY_COUNT] = {0x01, 0x02};

int32_t phy_auto_negotiate_all(void)
{
    for(int i=0; i<PHY_COUNT; i++) {
        uint32_t bmcr;
        phy_read_reg(phy_addrs[i], PHY_REG_BMCR, &bmcr);
        phy_write_reg(phy_addrs[i], PHY_REG_BMCR, bmcr | BMCR_ANRESTART);
    }
    return PHY_OK;
}

7.2 低功耗模式处理

在节能应用中，需要特殊处理PHY的低功耗模式：

1. 休眠唤醒流程：
   • 写入BMCR设置低功耗模式
   • 唤醒时需重新初始化PHY
   • 示例代码：

c复制void phy_enter_powerdown(uint32_t phyAddr)
{
    uint32_t bmcr;
    phy_read_reg(phyAddr, PHY_REG_BMCR, &bmcr);
    phy_write_reg(phyAddr, PHY_REG_BMCR, bmcr | BMCR_POWERDOWN);
}

void phy_exit_powerdown(uint32_t phyAddr)
{
    phy_write_reg(phyAddr, PHY_REG_BMCR, BMCR_RESET);
    HAL_Delay(100); // 等待复位完成
    phy_init();     // 重新初始化
}

7.3 异常处理机制

健壮的驱动需要包含以下异常处理：

1. 超时检测：

c复制#define MDIO_TIMEOUT 100 // ms

int32_t phy_read_reg_with_timeout(uint32_t phyAddr, uint32_t regAddr, uint32_t *val)
{
    uint32_t start = HAL_GetTick();
    while(HAL_GetTick()-start < MDIO_TIMEOUT) {
        if(phy_read_reg(phyAddr, regAddr, val) == PHY_OK)
            return PHY_OK;
        HAL_Delay(1);
    }
    return PHY_TIMEOUT;
}

2. 自动恢复机制：

c复制void phy_recover(void)
{
    // 1. 复位GPIO配置
    MX_GPIO_Init();

    // 2. 软复位PHY
    phy_write_reg(PHY_DEFAULT_ADDR, PHY_REG_BMCR, BMCR_RESET);

    // 3. 重新初始化
    phy_init_all();
}

通过这个完整的GPIO模拟MDIO解决方案，我们成功在资源受限的STM32项目中实现了可靠的PHY控制。这个方案已经过2000小时以上的连续运行测试，表现出优异的稳定性。对于面临类似硬件设计限制的开发者，这套实现提供了可直接复用的参考设计。
