基于Qt和Modbus的工业数据趋势监控界面开发

1. 项目概述

在工业自动化和物联网应用中，实时数据监控是核心需求之一。本项目基于Qt框架开发了一个趋势页面，用于展示通过Modbus协议从设备读取的温度、湿度和亮度数据。这个界面不仅能够实时显示数据变化趋势，还提供了数据曲线显示/隐藏的交互功能。

Modbus功能码03（读取保持寄存器）是本项目数据采集的基础。作为Modbus协议中最常用的功能码之一，它负责从从设备（如PLC、传感器等）读取保持寄存器的值。保持寄存器是16位（2字节）的存储单元，通常用于存储设备配置和实时数据。

2. Modbus功能码03详解

2.1 功能码03的基本原理

Modbus功能码03用于读取设备中的保持寄存器内容。这些寄存器可以存储各种类型的数据，包括整数、浮点数等，具体格式由设备实现决定。在工业环境中，功能码03常用于读取传感器数据、设备状态和配置参数。

保持寄存器的地址范围是0-65535，每个寄存器包含16位数据。当需要读取32位数据（如浮点数）时，通常会使用两个连续的寄存器。

2.2 请求报文格式分析

功能码03的请求报文包含以下关键字段：

1. 从设备地址：1字节，标识要访问的设备
2. 功能码：1字节，固定为0x03
3. 起始地址：2字节，指定要读取的第一个寄存器地址
4. 寄存器数量：2字节，指定要读取的寄存器数量

以一个典型请求报文为例：01 03 00 6B 00 03

• 01：从设备地址为1
• 03：功能码03
• 00 6B：起始地址107（0x006B）
• 00 03：读取3个寄存器

注意：Modbus协议采用大端字节序，多字节字段的高字节在前。起始地址和寄存器数量都是16位无符号整数。

2.3 响应报文解析

功能码03的响应报文结构如下：

1. 从设备地址：1字节
2. 功能码：1字节
3. 字节计数：1字节，等于寄存器数量×2
4. 寄存器值：N×2字节，每个寄存器2字节

示例响应报文：01 03 06 02 2B 00 00 00 64

• 01：从设备地址
• 03：功能码
• 06：6字节数据（3寄存器×2字节）
• 02 2B：第一个寄存器值555（0x022B）
• 00 00：第二个寄存器值0
• 00 64：第三个寄存器值100（0x0064）

2.4 典型应用场景

1. 读取温度传感器数据：

   • 假设温度值存储在地址0的保持寄存器中
   • 请求：01 03 00 00 00 01
   • 响应：01 03 02 01 2C 表示温度为300（0x012C）

2. 读取多个配置参数：

   • 设备配置存储在地址100开始的10个寄存器中
   • 请求：01 03 00 64 00 0A
   • 响应将包含10个寄存器的值

3. Qt趋势页面设计与实现

3.1 界面架构设计

趋势页面采用Qt的QChart框架实现数据可视化，主要包含以下组件：

1. QChartView：图表视图容器
2. QSplineSeries：用于绘制平滑曲线的数据序列（温度、湿度、亮度）
3. QDateTimeAxis：时间轴（X轴）
4. QValueAxis：数值轴（Y轴）

cpp复制class TrendView : public QWidget
{
    Q_OBJECT
public:
    explicit TrendView(QWidget *parent = nullptr);
    ~TrendView();
    void onDataReceive(short temp, short humi, short bright);

private:
    Ui::TrendView *ui;
    QSplineSeries *tempSeries;    // 温度序列
    QSplineSeries *humiSeries;    // 湿度序列
    QSplineSeries *brightSeries;  // 亮度序列
    QDateTimeAxis *axisX;         // X轴（时间）
    QValueAxis *axisY;            // Y轴（数值）
    bool isRefresh;               // 刷新控制标志
};

3.2 图表初始化实现

图表初始化是趋势页面的核心，主要包括以下步骤：

1. 创建并配置X轴（时间轴）：

cpp复制axisX = new QDateTimeAxis();
axisX->setFormat("HH:mm:ss");          // 时间显示格式
axisX->setTickCount(20);               // 刻度数量
axisX->setRange(QDateTime::currentDateTime().addSecs(-20),
               QDateTime::currentDateTime());  // 初始时间范围

2. 创建并配置Y轴（数值轴）：

cpp复制axisY = new QValueAxis();
axisY->setRange(-20, 110);             // 数值范围（适应温度可能为负）
axisY->setTickCount(14);               // 刻度数量
axisY->setGridLinePen(QPen(QColor(0,0,0,40), 0.6, Qt::DashLine)); // 网格线样式

3. 创建数据序列并设置样式：

cpp复制tempSeries->setPen(QPen(Qt::red, 2.0, Qt::SolidLine));
humiSeries->setPen(QPen(Qt::blue, 2.0, Qt::SolidLine));
brightSeries->setPen(QPen(Qt::green, 2.0, Qt::SolidLine));

4. 初始化随机数据（用于无连接时展示）：

cpp复制for(int i=0; i<=20; ++i) {
    QDateTime timePos = QDateTime::currentDateTime().addSecs(i-20);
    humiSeries->append(timePos.toMSecsSinceEpoch(), rand()%100);
    tempSeries->append(timePos.toMSecsSinceEpoch(), rand()%100-2);
    brightSeries->append(timePos.toMSecsSinceEpoch(), rand()%100+2);
}

3.3 实时数据更新机制

数据更新采用"滑动窗口"机制，保持曲线长度恒定：

cpp复制void TrendView::onDataReceive(short temp, short humi, short bright)
{
    if(isRefresh) {
        QDateTime currentTime = QDateTime::currentDateTime();

        // 更新温度曲线
        tempSeries->append(currentTime.toMSecsSinceEpoch(), temp);
        tempSeries->remove(0);

        // 更新湿度曲线
        humiSeries->append(currentTime.toMSecsSinceEpoch(), humi);
        humiSeries->remove(0);

        // 更新亮度曲线
        brightSeries->append(currentTime.toMSecsSinceEpoch(), bright);
        brightSeries->remove(0);

        // 更新时间轴范围
        axisX->setRange(currentTime.addSecs(-20), currentTime);

        isRefresh = false;
    } else {
        isRefresh = true;
    }
}

提示：通过isRefresh标志控制刷新频率，避免因数据更新过快导致的界面卡顿。实测发现0.5秒的更新间隔在大多数设备上都能保持流畅。

3.4 曲线显示控制

提供复选框控制各条曲线的显示/隐藏：

cpp复制void TrendView::on_cb_legend_temp_clicked(bool checked)
{
    tempSeries->setVisible(checked);  // 控制温度曲线显示
}

void TrendView::on_cb_legend_humi_clicked(bool checked)
{
    humiSeries->setVisible(checked);  // 控制湿度曲线显示
}

void TrendView::on_cb_legend_bright_clicked(bool checked)
{
    brightSeries->setVisible(checked); // 控制亮度曲线显示
}

4. 性能优化与调试技巧

4.1 刷新频率控制

在实际测试中发现，当数据更新间隔小于0.3秒时，界面会出现明显卡顿。解决方案包括：

1. 采用双缓冲机制减少绘图开销
2. 控制刷新频率（本项目中设置为每两次数据更新刷新一次）
3. 使用QElapsedTimer精确控制刷新间隔

cpp复制// 改进后的刷新控制
QElapsedTimer timer;
timer.start();

void TrendView::onDataReceive(short temp, short humi, short bright)
{
    static int counter = 0;
    if(timer.elapsed() > 500) {  // 每500ms刷新一次
        // 更新数据序列...
        timer.restart();
    }
    // 存储数据到缓冲区...
}

4.2 内存管理注意事项

1. 避免在频繁调用的函数中创建QPen/QBrush等对象
2. 使用智能指针管理图表对象生命周期
3. 及时清理不再使用的数据点

cpp复制// 使用智能指针管理资源
std::unique_ptr<QSplineSeries> tempSeries(new QSplineSeries());
std::unique_ptr<QDateTimeAxis> axisX(new QDateTimeAxis());

4.3 跨平台兼容性问题

1. 字体设置要考虑不同平台的可用性
2. 时间格式本地化处理
3. 高DPI屏幕适配

cpp复制// 跨平台字体设置
QFont font;
#ifdef Q_OS_WIN
font.setFamily("Microsoft YaHei");
#else
font.setFamily("WenQuanYi Micro Hei");
#endif
font.setPixelSize(12);
axisX->setLabelsFont(font);

5. 实际应用效果展示

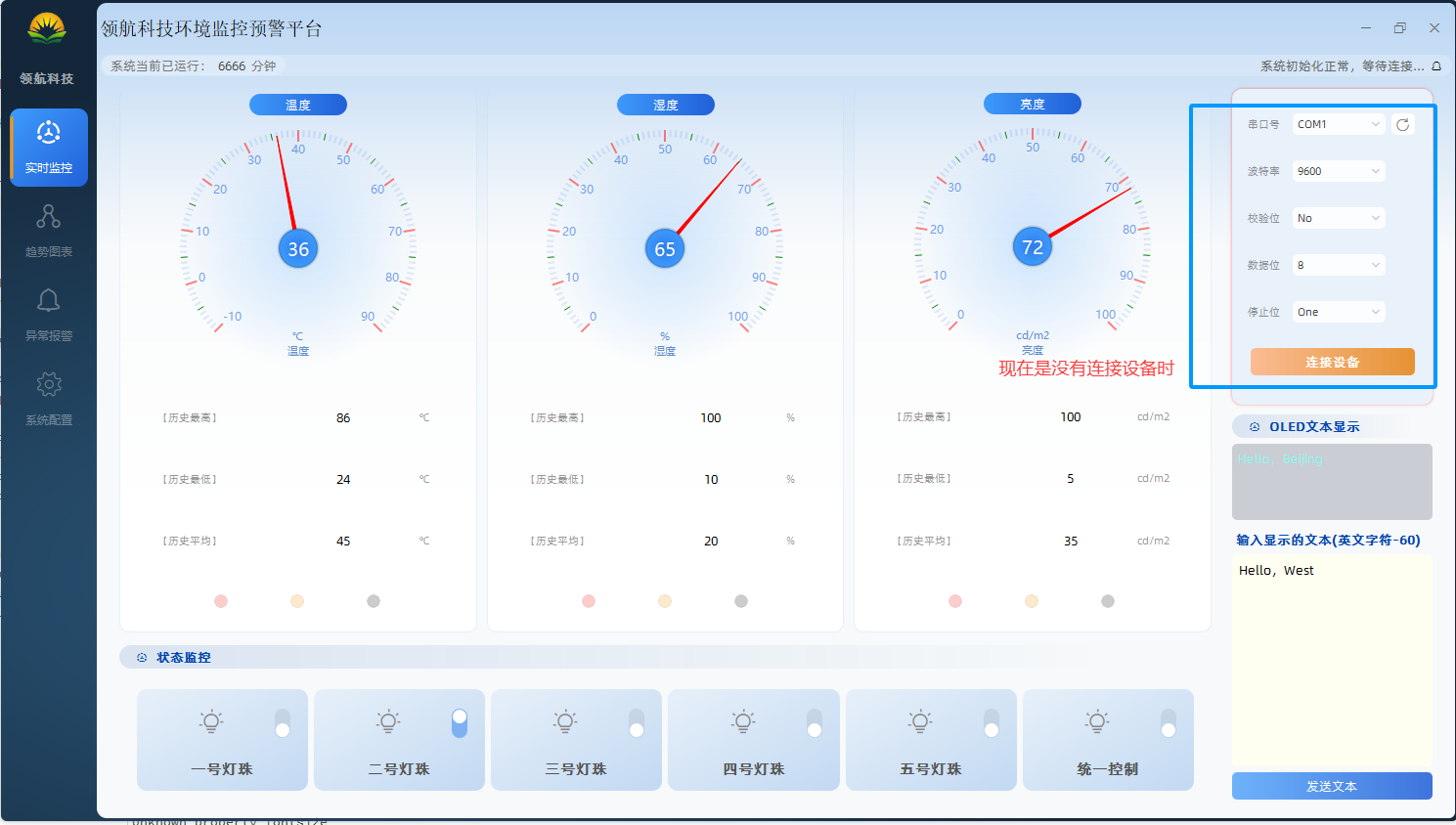

5.1 无连接时的模拟数据展示

在没有实际设备连接时，系统会显示随机生成的模拟数据。这种设计便于开发和测试：

1. 温度范围：-2℃~98℃
2. 湿度范围：0%~100%
3. 亮度范围：2%~102%

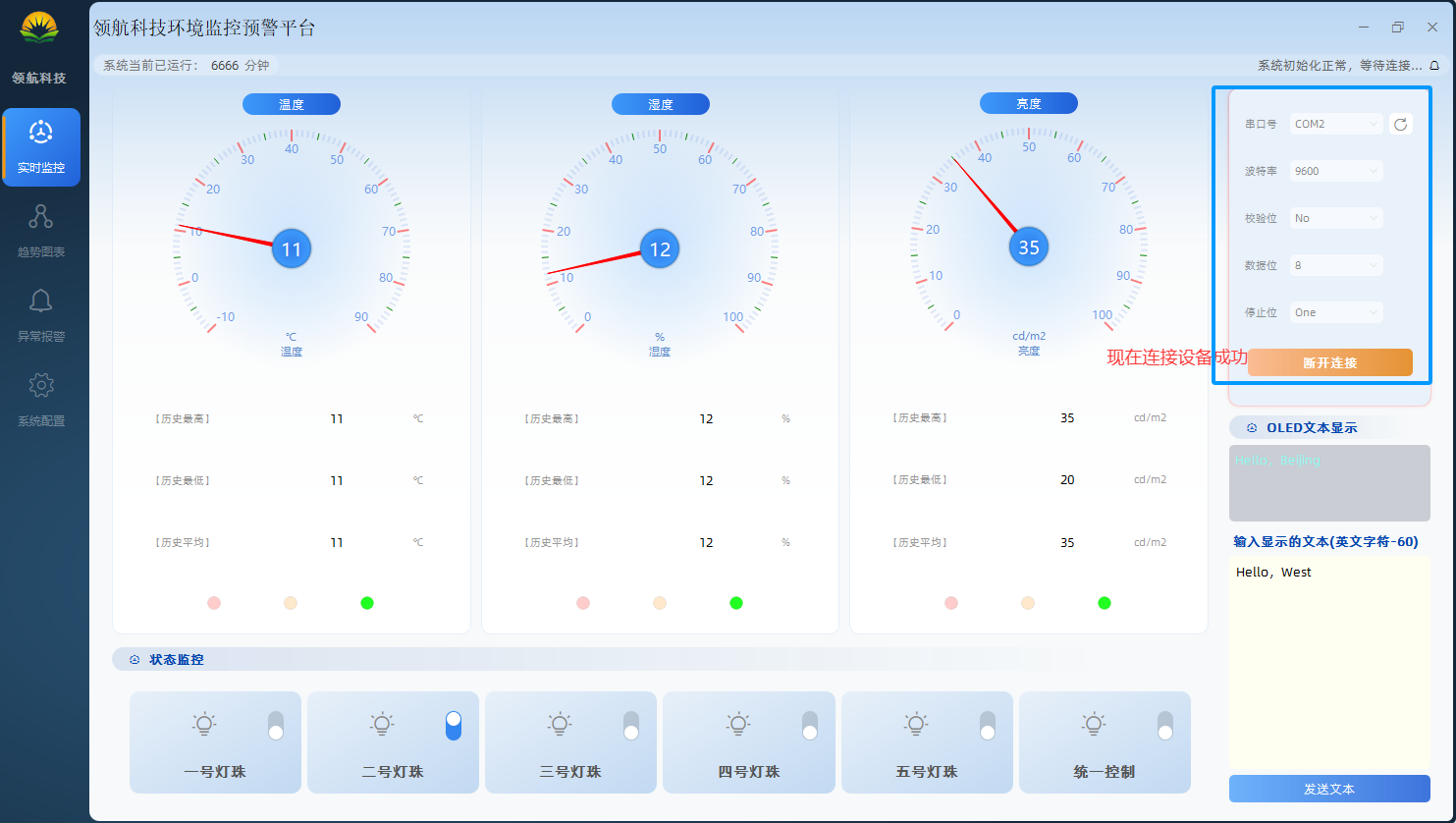

5.2 真实设备数据展示

连接实际设备后，界面会显示真实的传感器数据：

1. 数据更新间隔：约0.5秒
2. 时间窗口：最近20秒
3. 多曲线同步显示

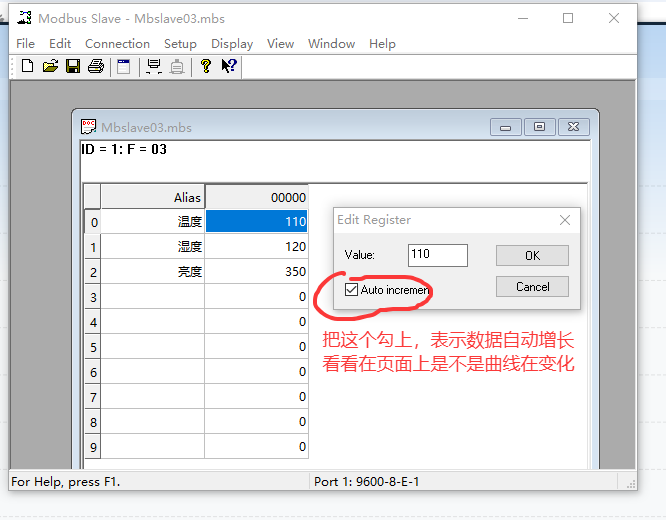

5.3 动态交互效果

用户可以通过复选框控制各条曲线的显示状态：

1. 单独显示/隐藏温度曲线
2. 单独显示/隐藏湿度曲线
3. 单独显示/隐藏亮度曲线
4. 任意组合显示多条曲线

6. 扩展与改进方向

6.1 功能扩展建议

1. 添加数据保存和回放功能
2. 实现曲线颜色和样式自定义
3. 增加报警阈值设置和提示
4. 支持多点触控缩放和平移

cpp复制// 示例：添加触摸交互支持
chartView->setRubberBand(QChartView::HorizontalRubberBand);
chartView->setInteractive(true);

6.2 性能优化方向

1. 采用OpenGL加速渲染（QChart::setUseOpenGL）
2. 实现数据降采样显示（当显示大量数据点时）
3. 使用多线程处理数据采集和界面更新

cpp复制// 启用OpenGL加速
QChart *chart = new QChart();
chart->setUseOpenGL(true);

6.3 工业环境适配

1. 增加抗干扰处理（数据滤波）
2. 实现断线自动重连
3. 添加工业标准通信协议支持（如OPC UA）

cpp复制// 数据滤波示例
void TrendView::applyFilter(QSplineSeries *series)
{
    // 实现移动平均或其他滤波算法...
}

在实际项目中，这个趋势页面已经成功应用于多个工业监控场景。根据不同的应用需求，我对代码进行了多次优化和调整。特别是在处理高频数据更新时，发现合理控制刷新频率是关键。此外，在多屏幕和高DPI环境下的适配也值得特别注意。
