1. 开关磁阻电机MATLAB仿真实战指南
作为一名电气工程师,我最近在做一个60kW开关磁阻电机(SRM)驱动系统的仿真项目。SRM因其结构简单、成本低廉、可靠性高等特点,在电动汽车、工业驱动等领域越来越受关注。但在实际开发中,我发现市面上关于SRM的MATLAB仿真资料相对零散,特别是针对不同极数配置的建模细节更是少之又少。本文将基于MathWorks官方示例,详细拆解6/4极SRM的建模过程,并分享我在仿真过程中的实战经验。
2. SRM基础与MATLAB建模原理
2.1 开关磁阻电机工作原理
SRM是一种特殊的双凸极电机,其转子上没有永磁体或绕组,完全依靠磁阻变化产生转矩。当定子绕组通电时,转子会趋向于使磁阻最小的位置转动。通过按顺序激励不同相位的绕组,就能产生连续的旋转运动。
与传统电机相比,SRM有几个显著特点:
- 转矩方向与电流方向无关,只需单极性电流
- 需要精确的位置反馈来控制换相时机
- 转矩脉动较大,需要特殊控制策略来抑制
2.2 MATLAB建模核心思路

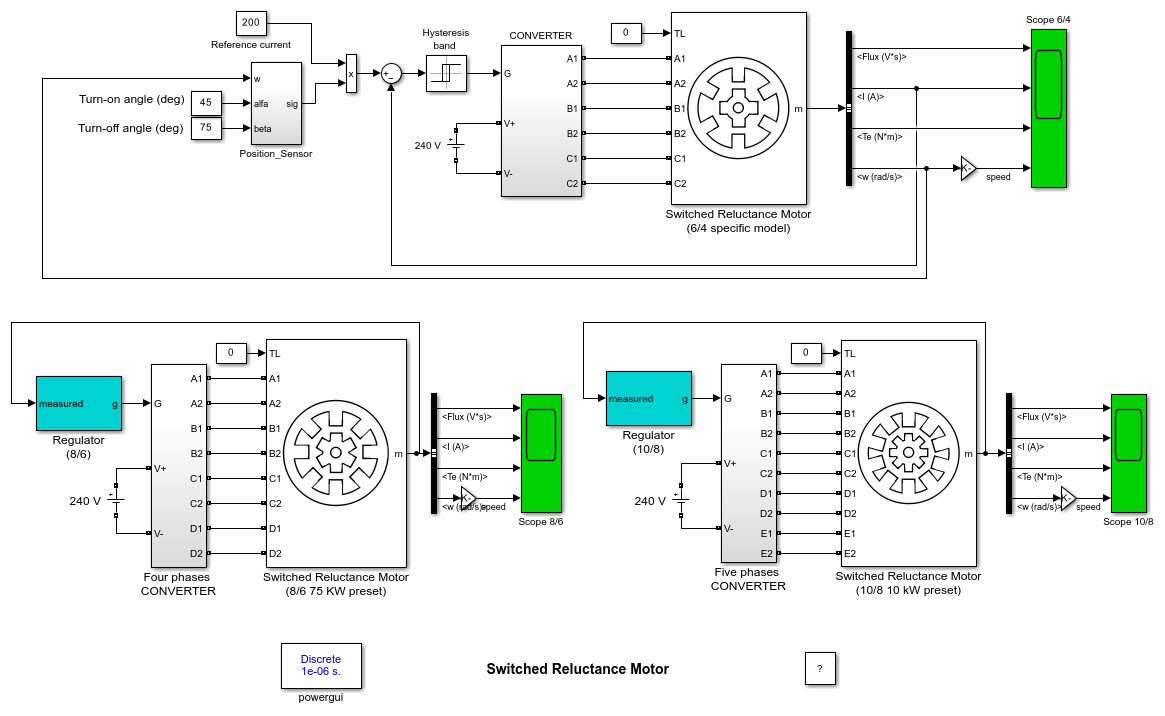

MathWorks提供的这个示例采用了基于实测磁化曲线的建模方法,这比简单的线性模型更接近实际电机特性。模型主要包含以下几个关键部分:
- 功率变换器:三相不对称桥式结构,每相使用两个IGBT和两个续流二极管
- 磁化曲线:基于实测数据,反映电感随位置和电流的非线性变化
- 控制策略:滞环电流控制+固定开关角控制
- 机械系统:包含转动惯量和负载转矩的动态模型
提示:在实际工程中,获取准确的磁化曲线数据至关重要。可以通过有限元分析或实际测量获得这些数据。
3. 6/4极SRM模型详解与参数设置
3.1 功率变换器配置
模型中的功率变换器采用典型的非对称半桥结构,每相包含:
- 上管IGBT(Q1、Q3、Q5)
- 下管IGBT(Q2、Q4、Q6)
- 续流二极管(D1-D6)
matlab复制% 变换器参数示例
Vdc = 240; % 直流母线电压(V)
R_on = 1e-3; % IGBT导通电阻(Ω)
R_off = 1e6; % IGBT关断电阻(Ω)
Vf_diode = 0.8; % 二极管正向压降(V)
这种结构有两个工作模式:
- 励磁模式:IGBT导通,电源电压施加到绕组上,电流上升
- 续流模式:IGBT关断,电流通过二极管续流,能量回馈到电源
3.2 控制策略实现
模型采用滞环电流控制,核心参数包括:
- 参考电流:200A
- 滞环带宽:±10A
- 导通角:45°
- 关断角:75°
matlab复制% 滞环控制器实现示例
function [gate_signal] = hysteresis_controller(i_actual, i_ref, hyst_band)
persistent upper_limit lower_limit;
if isempty(upper_limit)
upper_limit = i_ref + hyst_band;
lower_limit = i_ref - hyst_band;
end
if i_actual >= upper_limit
gate_signal = 0; % 关断IGBT
elseif i_actual <= lower_limit
gate_signal = 1; % 开通IGBT
else
gate_signal = gate_signal; % 保持状态
end
end
3.3 机械系统参数
模型中的机械部分考虑了转动惯量和负载转矩:
- 转动惯量:0.02 kg·m²
- 负载转矩:5 N·m(轻载条件)
- 摩擦系数:0.001 N·m·s/rad
4. 仿真结果分析与工作模式解读
4.1 电流控制模式(0-3000 rpm)
在这个速度范围内,电机表现出以下特性:
- 相电流能够跟踪参考值(200A)
- 平均转矩与电流近似成正比
- 转矩脉动包含两个分量:
- 换相引起的低频脉动(主要分量)
- 滞环开关引起的高频脉动

注意:在实际应用中,过大的转矩脉动可能导致机械振动和噪声问题。可以通过优化开关角或采用更先进的控制算法来改善。
4.2 电压馈电模式(>3000 rpm)
高速区的主要特点:
- 反电动势升高,电流无法达到参考值
- 变换器工作在全导通状态
- 转矩与转速成反比关系
- 转矩脉动仅由换相引起
这个区域的磁通波形呈现典型的三角波形状,因为电压持续施加在绕组上。
5. 高级话题:转矩特性优化
5.1 自适应开关角控制
固定开关角虽然实现简单,但无法在全速度范围内获得最佳性能。更先进的方案是采用二维查找表,根据转速和电流实时调整开关角。
matlab复制% 开关角查找表示例
speed_vector = [0 1000 2000 3000 4000 5000]; % rpm
current_vector = [50 100 150 200]; % A
theta_on_map = [
30 30 28 25; % 低速区提前导通
32 32 30 28;
35 35 33 30;
40 38 35 32;
45 42 38 35;
50 45 40 36]; % 高速区延迟导通
theta_off_map = [
75 75 73 70;
75 75 73 70;
75 75 73 70;
75 75 73 70;
75 75 73 70;
75 75 73 70];
5.2 多目标优化策略
在实际工程中,通常需要在以下目标之间进行权衡:
- 最大转矩/电流比
- 最小转矩脉动
- 最高效率
- 最低噪声
可以采用遗传算法等优化方法离线计算最优开关角,然后存储在控制器中实时查表使用。
6. 工程实践中的常见问题与解决方案
6.1 仿真不收敛问题
现象:仿真过程中报错,提示代数环或不收敛
解决方案:
- 检查模型中是否有代数环,必要时插入单位延迟
- 调整仿真步长(建议从1e-6s开始尝试)
- 检查非线性元件(如二极管)的参数是否合理
6.2 电流振荡过大
现象:电流波形出现异常振荡
可能原因:
- 滞环带宽设置过小
- 电路寄生参数未考虑
- 采样时间设置不合理
调试方法:
matlab复制% 增加阻尼的改进滞环控制
function [gate_signal] = improved_hysteresis(i_actual, i_ref, hyst_band)
persistent upper_limit lower_limit last_state;
if isempty(upper_limit)
upper_limit = i_ref + hyst_band;
lower_limit = i_ref - hyst_band;
last_state = 0;
end
% 增加切换死区时间
if (i_actual >= upper_limit && last_state == 1)
gate_signal = 0;
last_state = 0;
elseif (i_actual <= lower_limit && last_state == 0)
gate_signal = 1;
last_state = 1;
else
gate_signal = last_state;
end
end
6.3 扩展其他极数配置
MathWorks示例还提供了8/6极和10/8极的预设模型。不同极数配置的主要区别在于:
- 电气周期与机械周期的关系
- 转矩脉动频率
- 最大转速限制
以8/6极为例,其电气频率与机械转速的关系为:
code复制f_elec = (N_r/60) × n_mech
其中N_r为转子极数(6),n_mech为机械转速(rpm)
7. 实际项目中的应用建议
经过多次仿真验证,我总结了以下几点经验:
- 参数敏感性分析:磁化曲线数据对仿真结果影响极大,务必使用实测或高精度有限元分析数据
- 实时性考虑:如果要部署到实时仿真器(如Speedgoat),需要简化模型或采用查表法
- 硬件在环测试:在构建实际控制器前,建议先进行HIL测试验证控制算法
- 热分析扩展:可以耦合热模型来评估功率器件的温升情况
对于想深入研究的工程师,我建议从以下几个方面扩展这个模型:
- 加入饱和效应和边缘效应的更精确磁模型
- 实现直接转矩控制(DTC)或模型预测控制(MPC)等先进算法
- 考虑机械偏心等非理想因素影响
- 开发自动参数辨识功能
这个MATLAB示例为我们提供了一个很好的起点,但在实际工���应用中还需要根据具体需求进行大量定制和扩展。希望本文的详细解析和实战经验能帮助你在SRM驱动开发中少走弯路。
