1. 三运放仪表放大器电路概述
仪表放大器(Instrumentation Amplifier)是模拟电路设计中极为重要的一个模块,它能够精确放大微弱差分信号,同时抑制共模干扰。三运放架构因其优异的共模抑制比(CMRR)和灵活的增益调节能力,成为工业测量、医疗设备、传感器接口等领域的首选方案。
我最近在调试一个高精度压力传感器项目时,就遇到了信号调理电路设计的问题。传感器输出的差分信号仅有几毫伏,却需要放大到0-3.3V范围供ADC采集。经过多次实验对比,最终选择了经典的三运放仪表放大器方案。下面我就结合自己的实战经验,详细解析这个电路的运作机理和设计要点。
2. 电路结构与核心原理
2.1 基本架构解析

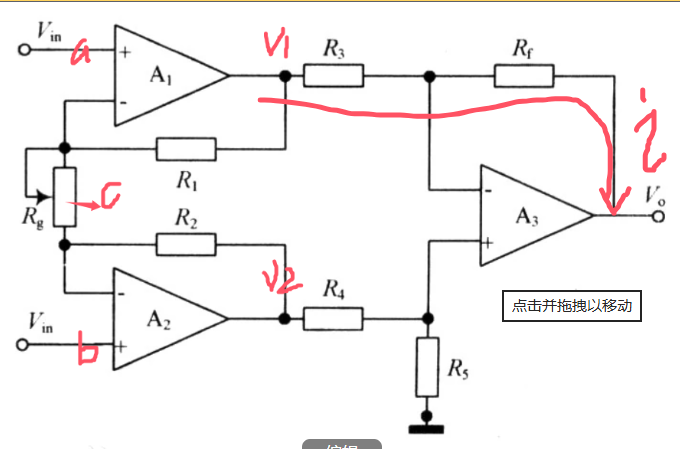

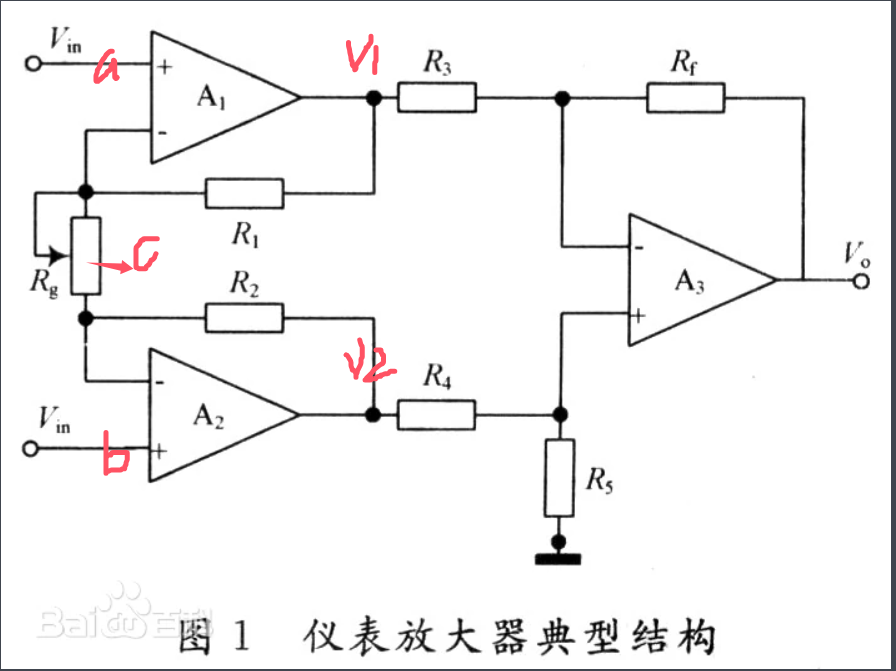

典型的三运放仪表放大器由两级组成:
- 输入级:A1和A2运放构成对称差分放大
- 输出级:A3运放实现差分转单端输出

这个架构的精妙之处在于:
- 输入级采用同相放大器结构,具有极高的输入阻抗(通常>1GΩ)
- 通过Rg电阻实现增益的精确调节
- 输出级提供额外的增益并完成差分到单端的转换
2.2 虚短与虚断的实际意义
"虚短"和"虚断"是分析运放电路的两个黄金法则:
- 虚短:运放工作在线性区时,V+ ≈ V-(两者电压差极小)
- 虚断:运放输入阻抗极高,流入输入端的电流≈0
在实际调试中,我发现这两个特性会受运放性能影响。例如使用普通LM358时,输入偏置电流可达50nA,而精密运放如AD8628仅有25pA。当信号源阻抗较高时,这个差异会导致明显的电压误差。
3. 详细工作过程分析
3.1 输入级工作原理

根据瞬时极性法分析:
- A1输出通过R1反馈到反相端,形成负反馈
- 同理A2也构成负反馈结构
- 因此两运放都工作在线性放大区
通过节点电压法推导:
code复制Va = V1
Vb = V2
I_Rg = (V1 - V2)/Rg
输入级差分增益为:
code复制G_diff = 1 + (R1 + R2)/Rg
提示:R1和R2必须严格匹配,否则会导致共模抑制比下降。我在实际中使用0.1%精度的金属膜电阻,CMRR可达90dB以上。
3.2 输出级计算

A3构成标准差分放大器:
code复制Vo = (Vb' - Va') * (R5/R3)
其中Va'和Vb'是输入级放大后的信号。
整体传递函数:
code复制Vo = (V2 - V1) * [1 + (R1+R2)/Rg] * (R5/R3)
3.3 关键参数设计实例
假设需求:
- 输入差分信号范围:±10mV
- 输出范围:0-3.3V
- 电源电压:±5V
设计步骤:
- 确定总增益:3.3V/20mV = 165倍
- 分配增益:输入级100倍,输出级1.65倍
- 选R1=R2=10kΩ,则Rg = 2*10k/(100-1) ≈ 202Ω
- 设R3=10kΩ,则R5=16.5kΩ(可用15k+1.5k串联)
4. 实际应用中的关键问题
4.1 运放选型要点
根据我的项目经验,推荐以下选择标准:
| 参数 | 普通应用 | 高精度应用 | 推荐型号 |
|---|---|---|---|
| 输入偏置电流 | <50nA | <1nA | LM358/OPA2188 |
| 失调电压 | <1mV | <50μV | AD8628/INA118 |
| 带宽 | >1MHz | >10MHz | OPA2170 |
| 噪声密度 | 30nV/√Hz | 5nV/√Hz | LT1167 |
4.2 PCB布局注意事项
- 对称布局:输入级两个通道的走线长度、阻抗应严格对称
- 地平面处理:采用星型接地,避免地环路引入噪声
- 去耦电容:每个运放电源引脚加0.1μF陶瓷电容+1μF钽电容组合
- 屏蔽措施:对高阻抗节点使用guard ring保护
4.3 常见故障排查
我在调试中遇到的典型问题:
问题1:输出存在50Hz工频干扰
- 原因:输入阻抗高,易受电磁干扰
- 解决:缩短输入走线,增加RFI滤波器
问题2:增益与理论值偏差大
- 原因:电阻精度不足或焊接不良
- 解决:使用0.1%精度电阻,检查虚焊
问题3:输出饱和
- 原因:共模电压超出运放输入范围
- 解决:检查传感器共模电压,必要时增加电平移位
5. 进阶优化技巧
5.1 共模抑制比提升方法
- 使用激光微调电阻网络(如LT5400)
- 在Rg两端并联小电容(10-100pF)补偿相位
- 采用自动归零型运放(如LTC2050)
5.2 噪声优化策略
- 限制带宽:在输出端增加RC低通滤波
- 选择低噪声电阻:金属膜优于碳膜
- 降低源阻抗:传感器端增加缓冲器
5.3 温度漂移补偿
- 选择低温漂电阻(<25ppm/℃)
- 使用同一封装的电阻网络
- 在软件中做温度校准
经过这些优化后,我在压力传感器项目中实现了:
- 有效分辨率:16位
- 温度漂移:<0.5μV/℃
- 共模抑制比:>110dB
6. 实测数据与波形分析
使用示波器捕获的实际工作波形:
| 测试点 | 波形特征 | 电压范围 | 备注 |
|---|---|---|---|
| V1输入 | 10mVpp正弦波 | ±5mV | 1kHz测试信号 |
| V2输入 | 反相10mVpp | ±5mV | |
| A1输出 | 放大100倍 | ±0.5V | 可见少量噪声 |
| Vo输出 | 1.65Vpp | 0.8-2.45V | 偏置到中间电平 |
频谱分析显示:
- 基波(1kHz)幅度:1.65V
- 二次谐波:-72dBc
- 噪声底:-110dBV
7. 替代方案比较
当设计空间受限时,也可考虑:
-
集成仪表放大器(如AD620)
- 优点:体积小,外围简单
- 缺点:增益范围固定,价格较高
-
差分放大器(如INA133)
- 优点:单电源工作
- 缺点:输入阻抗较低
-
软件校正方案
- 优点:灵活可调
- 缺点:需要MCU资源,实时性差
经过多次迭代验证,三运放架构在性能与成本平衡上依然是最佳选择,特别是当需要:
- 超高输入阻抗
- 宽范围增益调节
- 严格的共模抑制要求
在实际焊接时,我建议先搭建面包板原型,用可调电阻确定最佳参数后再做PCB。记得预留测试点,方便后续调试时连接示波器探头。
