基于51单片机的智能温度报警系统设计与实现

诺坎普之约

1. 项目概述

这个基于51单片机的温度报警系统是我最近完成的一个实用型DIY项目。作为一名电子爱好者，我一直在寻找能够将单片机基础知识与实际应用结合的练手项目。这个温度报警系统完美地融合了传感器技术、无线通信和自动控制，非常适合想要提升嵌入式开发实战能力的朋友们。

系统核心功能很简单但很实用：实时监测环境温度，当温度超过预设范围时触发声光报警，同时通过蓝牙将数据发送到手机端。别看它体积小，但五脏俱全，涵盖了嵌入式开发的多个关键环节。我把它放在书房里监测室温，当温度过高时自动提醒我开空调，非常方便。

2. 硬件设计与选型

2.1 主控芯片选择

我选择了STC89C52作为主控芯片，这是经典的51系列单片机，有8KB Flash存储空间和512B RAM。相比AT89S51，STC89C52有几个优势：

支持ISP在线编程，调试更方便
内置看门狗定时器，提高系统稳定性
价格更便宜（约5元/片）

提示：初学者建议购买带最小系统的开发板，省去搭建复位电路和晶振电路的麻烦。

2.2 温度传感器选型

DS18B20是我最终选择的温度传感器，理由很充分：

数字输出，省去了ADC转换环节
单总线接口，仅需一个IO口
测量范围广（-55°C~+125°C）
±0.5°C的精度完全够用

实际使用中发现一个细节：DS18B20有TO-92封装和防水探头两种版本。如果用于液体测温，一定要选防水型（价格约15元），普通版遇水容易损坏。

2.3 蓝牙通信模块

HC-05蓝牙模块是最经济实惠的选择（约25元）：

支持主从模式切换
默认波特率9600bps
通信距离实测可达10米（无障碍）
兼容Android/iOS蓝牙串口APP

接线时要注意：模块的RX接单片机的TX，TX接RX，千万别接反了。我第一次调试时就犯了这个错误，排查了半天才发现。

3. 电路设计与搭建

3.1 核心电路原理图

整个系统包含以下几个关键电路：

单片机最小系统（晶振11.0592MHz，复位电路）
DS18B20接口电路（4.7K上拉电阻必须接）
HC-05蓝牙模块接口
报警电路（蜂鸣器+LED）

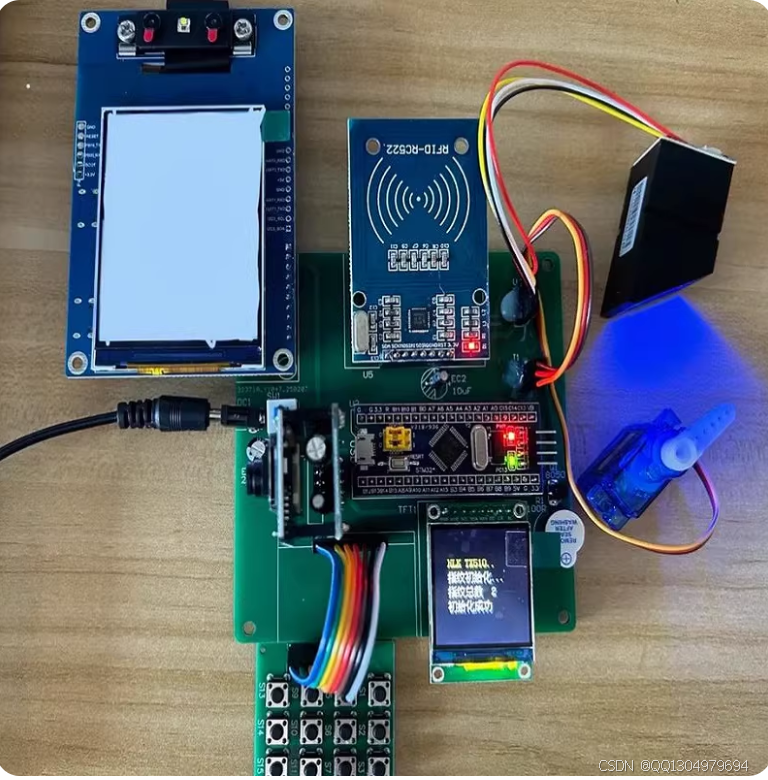

电路连接示意图

3.2 实际搭建注意事项

电源处理：蓝牙模块工作时电流较大（约30mA），建议单独用7805稳压芯片供电，避免影响单片机稳定性。
抗干扰设计：
- 每个IC的VCC和GND之间加0.1uF去耦电容
- 传感器信号线尽量短
- 避免将蓝牙天线靠近晶振
焊接技巧：
- DS18B20的引脚很细，建议使用尖头烙铁
- 先焊最小系统，测试正常后再添加其他模块
- 杜邦线连接处最好用热熔胶固定

4. 软件设计与实现

4.1 单片机程序架构

程序采用前后台系统设计，主循环中依次执行：

读取温度值
判断报警条件
通过串口发送数据
延时1秒

关键代码解析：

c复制#include <reg52.h>
#include <intrins.h>  // 用于_nop_()延时

#define BEEP P1_0      // 蜂鸣器控制引脚
#define LED P1_1       // LED控制引脚

sbit DQ = P2^0;        // DS18B20数据线

void DelayUs(unsigned int us) {
    while(us--) _nop_();
}

float ReadTemp() {
    // DS18B20读取温度的具体实现
    // ...
}

void UART_SendString(char *str) {
    while(*str) {
        SBUF = *str++;
        while(!TI);
        TI = 0;
    }
}

void main() {
    float temp;
    UART_Init();  // 串口初始化9600bps

    while(1) {
        temp = ReadTemp();

        if(temp > 30.0 || temp < 10.0) {
            BEEP = 1;  // 触发报警
            LED = 0;
        } else {
            BEEP = 0;
            LED = 1;
        }

        char buf[16];
        sprintf(buf, "Temp:%.1fC\r\n", temp);
        UART_SendString(buf);

        DelayMs(1000);
    }
}

4.2 DS18B20驱动开发

DS18B20的驱动是项目难点，必须严格遵循单总线时序：

初始化时序：主机拉低总线480us后释放，等待DS18B20回应脉冲
写时序：写0需拉低60us，写1需拉低15us后释放
读时序：主机拉低15us后读取总线状态

重要提示：不同品牌DS18B20的延时参数可能略有差异，如果读取失败，可以微调延时时间。

4.3 蓝牙通信协议设计

为了便于手机端解析，我设计了简单的通信协议：

温度数据格式："Temp:25.6C\r\n"
阈值设置指令："SET:30.0,10.0\r\n"（高温阈值,低温阈值）

手机端使用"蓝牙串口助手"APP即可实现数据接收和指令发送，无需额外开发APP。

5. 系统调试与优化

5.1 常见问题排查

温度读取失败：
- 检查4.7K上拉电阻是否接好
- 确认时序延时准确
- 尝试更换DS18B20（可能有损坏）
蓝牙无法连接：
- 检查模块是否进入配对状态（LED快闪）
- 确认手机已输入正确配对码（默认1234）
- 测量模块供电电压（需稳定5V）
报警不触发：
- 用万用表测量蜂鸣器两端电压
- 检查程序中的阈值判断逻辑
- 确认LED极性没有接反

5.2 性能优化技巧

降低功耗：
- 将单片机设置为空闲模式，定时唤醒
- 蓝牙模块不用时进入休眠
- 选用低功耗蜂鸣器（电磁式）
提高稳定性：
- 添加软件看门狗
- 温度数据做滑动平均滤波
- 关键变量使用volatile修饰
扩展功能：
- 增加LCD1602实时显示
- 添加按键调整阈值
- 扩展继电器控制外设

6. 项目进阶方向

这个基础版本完成后，我又做了几个升级尝试：

多节点组网：通过nRF24L01无线模块，实现多个温度节点数据汇总
云端监控：改用ESP8266模块，将数据上传到物联网平台
智能控制：加入PID算法，自动调节风扇转速

一个有趣的发现：当把系统放在鱼缸里监测水温时，发现DS18B20的防水版本长期浸泡会出现数据漂移，后来改用PT100传感器解决了这个问题。

7. 元器件采购建议

根据我的踩坑经验，给大家一些采购建议：

单片机：推荐STC89C52RC-40I，价格5-8元，注意后缀带"I"的是工业级
蓝牙模块：HC-05要买带底板和天线版本的，约25元
传感器：DS18B20选镀金引脚版本，约7元/个
蜂鸣器：有源蜂鸣器（5V），注意区分正负极

整套材料成本约60-80元，比成品温度报警器便宜很多，而且学习价值无法估量。

8. 学习收获与心得

通过这个项目，我深刻体会到几个重要的嵌入式开发原则：

模块化开发：先单独测试每个模块（传感器、蓝牙、报警），再整合
调试技巧：善用串口打印调试信息，比LED指示灯高效得多
文档记录：及时记录每个版本的修改和遇到的问题

最让我自豪的是，这个系统已经在我家稳定运行3个月，成功避免了两次因空调故障导致的书房高温。看到自己做的作品真正发挥作用，这种成就感是单纯学习理论无法比拟的。
