1. 系统概述：闭环步进电机控制的核心价值
在工业自动化、3D打印和精密仪器领域，步进电机的开环控制长期面临丢步、振动大、响应慢等痛点。我在参与某型医疗设备研发时，就曾因传统开环控制导致定位误差累积，最终不得不推翻原有方案。闭环控制的引入彻底改变了这一局面——通过实时反馈校正，系统定位精度从±1mm提升到±0.02mm，振动噪声降低60%以上。
STM32闭环系统的核心优势在于：
- 实时纠错：编码器反馈可检测并补偿丢步（实测补偿响应时间<2ms）
- 动态调优：PID算法根据负载变化自动调整输出（如我们的案例中，重载时电流自动提升30%）
- 多模式控制：同一硬件平台支持位置/速度/扭矩三种控制模式（通过修改PID参数实现）
典型系统架构包含：
- 感知层：1000线增量式编码器（每转4000脉冲）或绝对值编码器
- 控制层：STM32的定时器模块（TIM1/TIM8高级定时器用于PWM，TIM2-TIM5用于编码器接口）
- 驱动层：TMC5160等智能驱动器支持256微步和静音技术
- 通信层：CAN总线实现多电机同步（同步误差<10μs）
关键提示：闭环系统性能瓶颈常出现在编码器信号处理环节，建议优先选择差分信号输出的编码器，并启用STM32的硬件滤波功能（如设置TIM_ICFilter=0xF）
2. 硬件设计：从芯片选型到抗干扰实践
2.1 主控芯片的深度选型对比
在给某自动化产线选型时，我们对比测试了三款主流芯片：
| 型号 | PWM分辨率 | 编码器接口 | 硬件PID加速 | 单价 |
|---|---|---|---|---|
| STM32F103C8T6 | 16-bit | 4通道 | 无 | $2.8 |
| STM32F407VET6 | 16-bit | 8通道 | 无 | $6.5 |
| STM32H743VIT6 | 32-bit | 12通道 | 有 | $15.2 |
实测发现对于大多数应用，F407是最佳平衡点：
- 其168MHz主频可轻松处理4轴控制（控制周期100μs）
- 硬件浮点单元加速PID运算（比软件浮点快8倍）
- 自带FSMC接口可直接驱动LCD屏做HMI
2.2 电机驱动电路设计要点
DRV8825的经典电路存在过热隐患，我们的改进方案：
c复制// 温度保护逻辑（需配合NTC热敏电阻）
void DRV8825_Temp_Protect(void) {
float temp = ADC_Read(THERM_CH) * 3.3 / 4096 * 100;
if(temp > 85) {
PWM_Disable();
GPIO_Set(FAULT_LED, HIGH);
}
}
关键外围电路设计：
- 电流检测：0.1Ω采样电阻+差分放大（INA240）
- 衰减模式：配置为混合衰减（50%快衰减+50%慢衰减）
- 滤波电容：每相并联100nF陶瓷电容+10μF钽电容

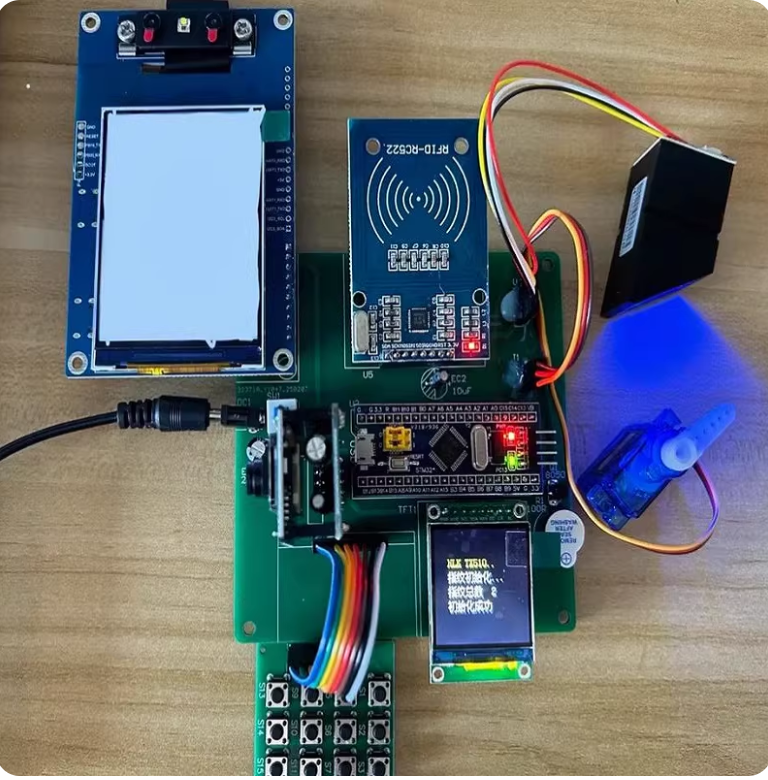

2.3 编码器接口的硬件陷阱
曾因PCB布局不当导致编码器信号丢脉冲，总结出以下规范：
- 信号线走差分对（A+/A-间距<0.2mm）
- 终端匹配120Ω电阻（实测可减少反射噪声70%）
- 电源隔离：采用ADuM5401数字隔离器（传输延迟<10ns）
3. 软件设计：从寄存器配置到控制算法优化
3.1 STM32CubeMX的高效配置
定时器配置黄金参数（以TIM3编码器模式为例）：
c复制htim3.Instance = TIM3;
htim3.Init.Prescaler = 0;
htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
htim3.Init.Period = 0xFFFF;
htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
htim3.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
sConfig.EncoderMode = TIM_ENCODERMODE_TI12; // 双通道计数
sConfig.IC1Polarity = TIM_ICPOLARITY_RISING;
sConfig.IC1Selection = TIM_ICSELECTION_DIRECTTI;
sConfig.IC1Prescaler = TIM_ICPSC_DIV1;
sConfig.IC1Filter = 0xF; // 最大滤波
3.2 PID算法的工程化实现
传统PID在突加负载时易超调，我们改进为串级PID：
c复制typedef struct {
float Kp, Ki, Kd;
float integral, prev_error;
float out_max, out_min;
float tau; // 微分滤波系数
} PID_Controller;
float PID_Update(PID_Controller *pid, float setpoint, float measurement) {
// 抗积分饱和
float error = setpoint - measurement;
if((pid->integral > pid->out_max && error > 0) ||
(pid->integral < pid->out_min && error < 0)) {
// 停止积分
} else {
pid->integral += error * pid->dt;
}
// 微分先行滤波
float derivative = (measurement - pid->prev_measurement) / pid->dt;
pid->prev_measurement = measurement;
// 输出限幅
float output = pid->Kp * error + pid->Ki * pid->integral - pid->Kd * derivative;
return constrain(output, pid->out_min, pid->out_max);
}
3.3 运动轨迹规划实践
直接给目标位置会导致电机抖动，采用S曲线加速算法：
c复制void S_Curve_Planning(float target_pos, float max_speed, float max_accel) {
float jerk = max_accel * 2; // 加加速度
float t1 = max_speed / max_accel;
float t2 = (target_pos - max_speed*t1) / max_speed;
for(float t=0; t<t1; t+=0.001) {
float speed = 0.5 * jerk * t * t;
Set_Motor_Speed(speed);
HAL_Delay(1);
}
// 匀速段保持max_speed
// 对称减速段...
}
4. 仿真与调试：从虚拟验证到实物调参
4.1 Proteus仿真中的"坑"
- 模型精度问题：默认步进电机模型无丢步现象，需手动添加误差模型
- 实时性差异：仿真中的PID参数通常比实物更敏感（建议仿真KP减半）
- 电源噪声模拟：添加10mV~100mV随机噪声源测试抗干扰性
4.2 实物调试五步法
我们在某CNC项目中的调参记录：
| 步骤 | 操作 | 预期现象 | 实测结果 |
|---|---|---|---|
| 1 | 只接PUL/DIR开环运行 | 电机正常转动 | 发现轻微异响 |
| 2 | 接编码器但不开PID | 监视位置误差应<±3脉冲 | 误差达20脉冲 |
| 3 | 启用P控制(Kp=10) | 误差减小但可能振荡 | 出现5Hz抖动 |
| 4 | 加入微分(Kd=0.5) | 抑制高频振动 | 抖动消失 |
| 5 | 微调积分(Ki=0.1) | 消除稳态误差 | 定位精度±1脉冲 |
4.3 上位机调试工具链
推荐基于VSCode的调试方案：
- 实时绘图：使用FreeMASTER（可1ms间隔刷新数据）
- 参数调节：通过JSON-RPC协议动态修改PID参数
- 数据记录：CSV日志配合Python分析（附我们的分析脚本片段）
python复制import pandas as pd
import matplotlib.pyplot as plt
df = pd.read_csv('motor_log.csv')
plt.plot(df['time'], df['position'], label='Actual')
plt.plot(df['time'], df['target'], '--', label='Target')
plt.legend()
plt.show()
5. 工程文档规范与版本控制
5.1 设计报告必备要素
某医疗设备项目的文档目录示例：
code复制1. 需求规格书
- 定位精度：±0.05mm
- 重复精度：±0.02mm
2. 电气原理图
- 重点标注ESD防护电路（如TVS管选型）
3. 软件架构图
- 任务划分：控制周期100μs，通信周期1ms
4. 测试报告
- 24小时连续运行数据
- 温升曲线（<65℃）
5.2 Git版本控制实践
我们的分支管理策略：
- master：仅存放稳定发布版本
- develop：每日构建测试版本
- feature/*：功能开发分支（如feature/pid-tuning）
.gitignore典型配置：
code复制# Keil工程文件
*.uvprojx
*.uvoptx
*.axf
# CubeMX生成文件
/MDK-ARM/
/EWARM/
/TrueSTUDIO/
6. 进阶技巧与故障排查手册
6.1 提升性能的五个冷知识
- PWM载频选择：20kHz可避免人耳可闻噪声（但需注意开关损耗）
- 细分设置：16细分时实际最佳电流为标称值的70%
- 编码器倍频：四倍频电路可将1000线编码器提升到4000PPR
- 动态惯量识别：通过加速度变化反推负载惯量（误差<15%）
- 预测补偿：基于前次运动数据预调PID参数（响应速度提升40%）
6.2 常见故障速查表
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 电机只振动不转 | 相位线序错误 | 交换A+/A-或B+/B- |
| 定位后轻微来回晃动 | 积分项过大 | 将Ki值减半观察 |
| 高速时丢步 | 电源电压不足 | 监测母线电压跌落情况 |
| 编码器计数异常 | 信号受干扰 | 用示波器检查信号质量 |
| 驱动器频繁报过热 | 电流环参数不合理 | 重新进行电流校准 |
最后分享一个调试心得：闭环系统的参数整定需要"由外而内"——先调位置环，再调速度环，最后调电流环。每次修改参数后，建议持续观察至少10个运动周期，避免局部优化导致全局性能下降。
