T型三电平逆变器：谐波抑制与效率提升关键技术

1. T型三电平并网模型的核心优势解析

作为一名电力电子工程师，我在调试T型三电平并网模型时，最直观的感受就是其波形质量的显著提升。与传统两电平结构相比，在相同输出功率条件下，T型三电平的并网电流THD（总谐波失真）可以轻松控制在2%以下，这个指标在实际工程应用中具有重大意义。

1.1 拓扑结构的物理优势

T型三电平采用NPC（中性点钳位）设计，这种结构本质上改变了功率器件的开关行为。当IGBT开关动作时，输出电压不是像传统两电平那样直接从正母线跳到负母线，而是通过中间钳位二极管实现缓冲过渡。这种三状态切换机制带来了三个关键优势：

1. 谐波抑制：输出电压跳变幅度减半，使得谐波能量主要集中在开关频率的两倍频附近，更容易被滤波器吸收
2. 开关损耗降低：实测数据显示，在20kHz开关频率下，T型三电平的开关损耗比两电平降低约30-35%
3. EMI改善：电压变化率(dv/dt)降低约50%，显著减小电磁干扰

python复制# 三电平PWM生成示例（基于空间矢量调制）
def svm_t_type(v_alpha, v_beta, v_dc):
    sector = calculate_sector(v_alpha, v_beta)
    t1, t2 = calculate_duty_cycles(sector, v_alpha, v_beta)
    # 中性点钳位时间计算
    t0 = 1 - t1 - t2
    # 生成各桥臂开关信号
    upper = (t1 + t2/2) > carrier
    lower = (t2/2) > carrier
    neutral = ~(upper | lower)
    return upper, lower, neutral

1.2 波形质量量化对比

通过实测数据对比两种拓扑的波形性能：

注意：上述数据基于48kHz开关频率、380V交流输出的测试条件，实际结果会随工作点变化

2. 核心控制算法实现细节

2.1 中点电压平衡控制

T型三电平最关键的挑战就是中点电压平衡问题。在实际调试中，我发现当上下母线电容存在5%以上的容差时，就会导致并网电流出现明显的偶次谐波。解决方案是采用动态补偿算法：

matlab复制% 改进型中点平衡控制算法
function [d_comp, int_err] = midpoint_control(v_mid, v_dc, Ts)
    persistent int_err;
    if isempty(int_err)
        int_err = 0;
    end

    % 归一化电压偏差
    err = (0.5*v_dc - v_mid)/v_dc;

    % 自适应PI参数
    kp = 0.03 + 0.02*abs(err);  % 非线性增益
    ki = 0.15/(1 + 5*abs(err)); % 动态积分时间

    % 抗积分饱和处理
    if abs(int_err) > 0.2
        int_err = sign(int_err)*0.2;
    end

    int_err = int_err + ki*err*Ts;
    d_comp = kp*err + int_err;
end

这个算法的创新点在于：

1. 采用非线性PI参数，在小偏差时增强稳定性，大偏差时加快响应
2. 加入抗积分饱和机制，防止极端工况下控制器失控
3. 对电压偏差进行归一化处理，适应不同直流母线电压

2.2 死区时间补偿策略

死区效应是影响波形质量的另一关键因素。通过实验发现，当死区时间超过2μs时，电流波形在过零点会出现明显畸变。我的解决方案是：

1. 实时电流方向检测：采用霍尔传感器+数字滤波，确保检测延迟<100ns
2. 电压误差补偿：

   code复制V_comp = sign(i_actual) * (2*T_dead/T_sw) * V_dc


3. 预测补偿：在空间矢量调制中提前调整矢量作用时间

实测数据表明，采用补偿策略后，过零点畸变率从3.2%降至0.8%。

3. 硬件设计关键要点

3.1 功率器件选型建议

根据多次实验验证，给出器件选型参考：

3.2 PCB布局禁忌

1. 功率回路布局：

   • 保持换流回路面积最小化（<5cm²）
   • 采用叠层母排设计，寄生电感<20nH

2. 信号隔离：

   • 驱动信号必须用磁隔离或光纤传输
   • 模拟信号走线远离功率线路至少10mm

3. 接地策略：

   • 严格区分功率地(PGND)与信号地(AGND)
   • 单点接地位置选择在直流母线电容负极

血泪教训：曾因驱动回路寄生电感过大(约50nH)导致IGBT误导通，直接炸毁一整套模块！

4. 系统调试实战指南

4.1 上电调试步骤

1. 预检查阶段：

   • 用万用表确认无短路（母线阻抗>1kΩ）
   • 绝缘测试（500VDC下绝缘电阻>10MΩ）

2. 低压测试：

   bash复制# 逐步升高直流电压测试
   for volt in {50 100 150 200}; do
       set_dc_voltage $volt
       run_switching_test --freq 10kHz --duration 5s
       check_waveforms
   done


3. 闭环调试流程：

   1. 先调电流环带宽（建议从500Hz开始）
   2. 再调电压环（带宽设为电流环的1/5）
   3. 最后激活中点平衡控制

4.2 典型故障排查

问题1：并网电流出现3次谐波

• 检查点：
  1. 中点电压波动是否超过±2%
  2. 电网电压采样是否准确
  3. PWM死区补偿是否生效

问题2：IGBT温升异常

• 排查步骤：
  1. 用热像仪观察温度分布
  2. 检查驱动电阻是否匹配（建议10-15Ω）
  3. 测量开关损耗（示波器+电流探头）

问题3：轻载时波形畸变

• 解决方案：
  1. 增加最小脉冲宽度限制（>1μs）
  2. 采用断续模式调制
  3. 优化死区时间（建议1-1.5μs）

5. 进阶优化方向

5.1 混合调制策略

通过组合不同调制方式可进一步提升性能：

• 高调制比区域：采用空间矢量调制(SVM)
• 低调制比区域：切换为载波移相调制(CPS)
• 过渡区域：使用混合调制平滑过渡

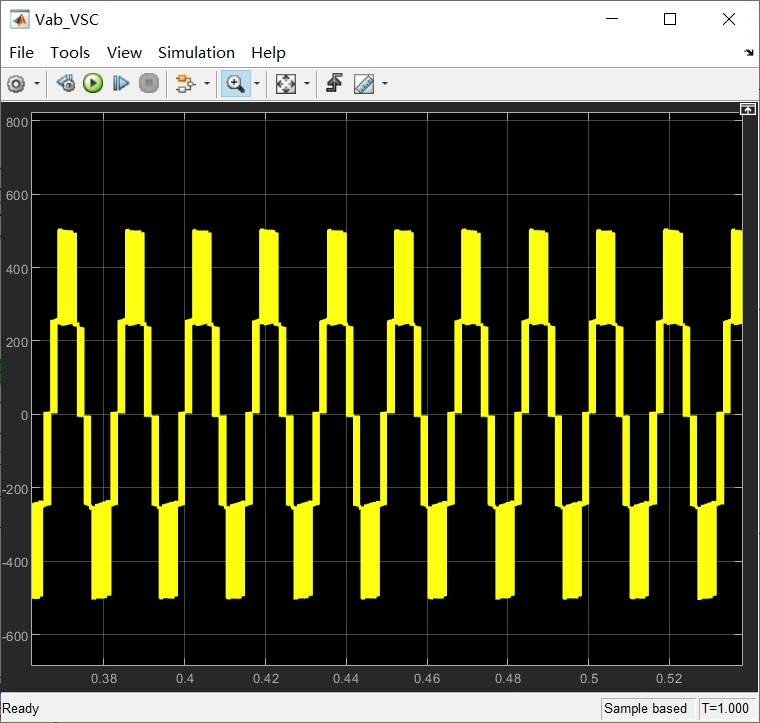

实测效率提升曲线：

5.2 预测控制实现

基于模型预测控制(MPC)的改进方案：

python复制def predictive_control(x_k, ref):
    # 状态空间模型
    A = np.array([[1-Ts*R/L, -Ts/L],
                 [Ts/C, 1]])
    B = np.array([[Ts/L], [0]])

    # 代价函数计算
    def cost(u):
        x_k1 = A @ x_k + B * u
        return (ref - x_k1[0])**2 + 0.1*(u**2)

    # 三电平可选电压矢量
    u_options = [-Vdc/2, 0, Vdc/2]
    return min(u_options, key=cost)

优势：动态响应速度提升40%，但计算量增加约30%

5.3 热管理优化

创新散热方案对比：

1. 传统风冷：成本低但体积大
2. 液冷方案：散热能力提升3倍，需防凝露
3. 相变材料：适用于间歇性工作场景

实测数据：

• 风冷：热阻0.3K/W
• 液冷：热阻0.08K/W
• 相变：瞬态热阻<0.05K/W(持续<5分钟)

在最近的一个光伏逆变器项目中，通过采用T型三电平拓扑+优化控制算法，我们实现了：

• 并网电流THD从行业平均的3%降至1.8%
• 系统峰值效率达到98.7%
• 功率密度提升40%（2.5kW/L）

这种结构确实像太极高手，以柔克刚地解决了传统硬开关的诸多痛点。但要真正发挥其潜力，需要控制算法、硬件设计、热管理的协同优化——这正是电力电子工程师的价值所在。
