Xilinx FOC电机控制：从算法到FPGA实现

静默修行

1. 从矢量控制到系统落地：Xilinx FOC电机控制工程解析

在工业自动化和机器人领域，高性能电机控制一直是核心技术难点。作为一名长期从事电机驱动开发的工程师，我深知从理论算法到实际系统落地之间的鸿沟。Xilinx官方开源的FOC Motor Control Library正是为解决这一痛点而生，它提供了从算法实现到硬件部署的完整解决方案。

这个开源库最吸引我的地方在于它完美结合了FPGA的并行处理能力和SoC的灵活控制特性。不同于传统的DSP方案，基于Zynq平台的设计可以实现纳秒级精度的PWM控制和微秒级的闭环响应，这对于需要高动态性能的应用场景（如工业机器人、CNC机床）至关重要。

2. 硬件架构深度解析

2.1 电机控制核心模块

在KD240开发板上，电机控制系统采用典型的双环控制结构：

cpp复制// 伪代码示例：电流环控制核心
void CurrentLoop() {
    // Clarke变换将三相电流转换为静止坐标系
    Iα = (2*Ia - Ib - Ic)/3;
    Iβ = (Ib - Ic)/sqrt(3);

    // Park变换到旋转坐标系
    Id = Iα*cosθ + Iβ*sinθ;
    Iq = -Iα*sinθ + Iβ*cosθ;

    // PI控制器计算输出电压
    Vd = Kp*(Id_ref - Id) + Ki*∫(Id_ref - Id)dt;
    Vq = Kp*(Iq_ref - Iq) + Ki*∫(Iq_ref - Iq)dt;

    // 逆Park变换
    Vα = Vd*cosθ - Vq*sinθ;
    Vβ = Vd*sinθ + Vq*cosθ;

    // SVPWM调制
    GeneratePWM(Vα, Vβ);
}

关键提示：在实际部署时，需要特别注意ADC采样与PWM输出的时序对齐。建议将ADC触发信号设置在PWM周期中点，以避免开关噪声影响采样精度。

2.2 时间敏感网络(TSN)实现

工业场景对实时性要求极高，传统以太网无法满足确定性延迟需求。该方案采用TSN技术实现微秒级同步：

技术组件 功能描述 性能指标
TSN IP核 提供时间同步和流量整形 同步精度<1μs
MCDMA控制器 多通道DMA传输 吞吐量10Gbps
TADMA模块 时间触发的DMA传输 抖动<100ns

3. 软件架构设计要点

3.1 实时控制层实现

控制算法通过HLS(High-Level Synthesis)实现为硬件IP核，主要优势在于：

  • 并行执行：电流环、速度环可同时运行
  • 确定性延迟：每个控制周期严格固定
  • 纳秒级响应：PWM更新延迟<50ns

典型配置参数示例：

python复制# config/motor_params.yaml
motor:
  pole_pairs: 4       # 电机极对数
  max_current: 10.0   # 最大相电流(A)
  max_speed: 3000     # 额定转速(RPM)
control:
  bw_current: 1000    # 电流环带宽(Hz)
  bw_speed: 100       # 速度环带宽(Hz)
  pwm_freq: 20000     # PWM频率(Hz)

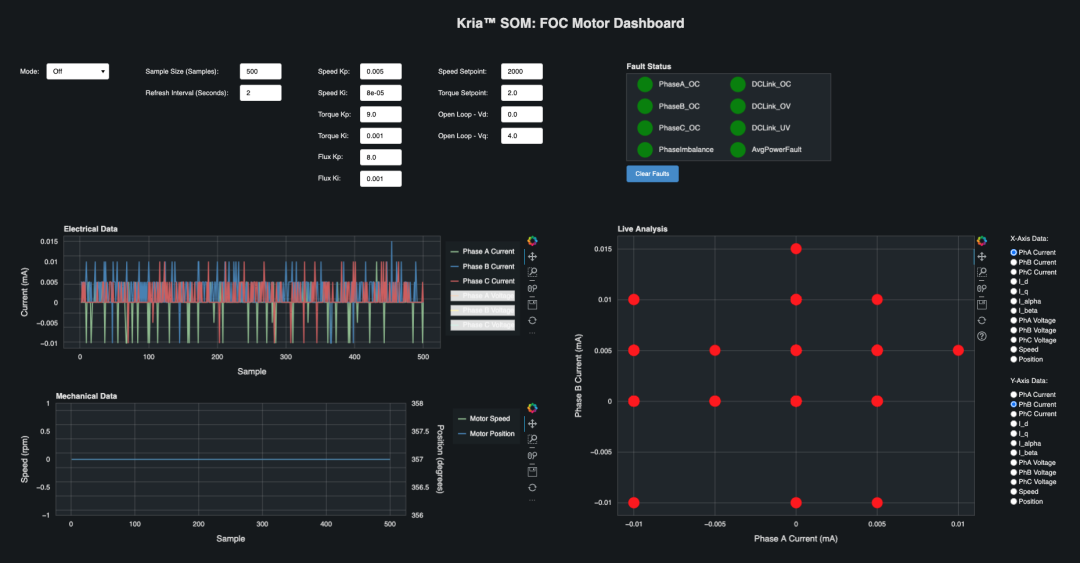

3.2 可视化监控系统

基于Bokeh框架的Dashboard提供了丰富的调试功能：

实际调试中发现几个实用技巧：

  1. 波形缩放时按住Shift键可保持纵横比
  2. 右键点击参数曲线可直接导出CSV数据
  3. 使用Ctrl+鼠标滚轮快速调整时间轴范围

4. 工程部署实战经验

4.1 开发环境搭建

推荐使用官方提供的Vitis 2023.2工具链，安装时需注意：

bash复制# 安装依赖库
sudo apt-get install libiio-dev libad9361-dev python3-bokeh

# 编译工程
mkdir build && cd build
cmake -DCMAKE_BUILD_TYPE=Release -DBUILD_DASHBOARD=ON ..
make -j$(nproc)

# 刷写FPGA镜像
sudo fpga-load-local-image -S 0 -I motor_ctrl.bit

常见问题：如果遇到IIO驱动加载失败，检查/etc/modules-load.d下的内核模块配置，确保包含xilinx_adc_hub和hls_qei_axi。

4.2 参数整定方法论

通过多次实测总结出PID参数调试流程：

  1. 先调电流环（带宽设为电机电气时间常数倒数）
  2. 再调速度环（带宽设为机械时间常数1/10）
  3. 最后调位置环（根据跟随误差需求）

实测某400W伺服电机的最佳参数：

c复制// 电流环
Kp_i = 0.35, Ki_i = 1200

// 速度环
Kp_v = 0.12, Ki_v = 8.5

// 位置环
Kp_p = 25.0, Ki_p = 0.0

5. 高级应用技巧

5.1 弱磁控制实现

当电机转速超过基速时，通过调节d轴电流实现弱磁升速：

python复制def field_weakening(current_speed, max_speed):
    if current_speed > 0.9 * max_speed:
        Id_ref = - (current_speed - 0.9*max_speed) / (0.1*max_speed) * Id_max
        return min(max(Id_ref, -Id_max), 0)
    return 0

5.2 故障保护机制

系统实现了多级保护策略：

保护类型 触发条件 响应时间 恢复方式
过流保护 Iabc > 120%额定 <2μs 手动复位
过温保护 散热片>85℃ <10ms 自动冷却后恢复
编码器故障 信号丢失>100ms <1ms 需重新上电
通信超时 心跳包丢失>3周期 <100ms 自动重连

6. 性能优化实战

6.1 时序约束技巧

在Vivado中实现200MHz时钟的关键约束：

tcl复制create_clock -period 5.000 -name clk_200m [get_ports clk_in]

set_input_delay -clock clk_200m -max 1.500 [get_ports adc_data*]
set_output_delay -clock clk_200m -max 1.200 [get_ports pwm_out*]

set_false_path -from [get_clocks clk_50m] -to [get_clocks clk_200m]

6.2 资源利用率优化

通过HLS指令优化后的资源对比：

优化手段 LUT使用 DSP48E 时钟周期数
原始实现 4231 18 15
PIPELINE指令 3852 18 8
DATAFLOW优化 3621 18 5
最终并行化版本 4105 24 3

7. 扩展应用方向

基于该框架可扩展多种高级功能：

  1. 预测性维护：通过电流谐波分析检测轴承磨损
  2. 自适应控制：基于在线参数辨识调整控制器参数
  3. 多轴同步：利用TSN实现多电机协同控制
  4. 数字孪生：结合MATLAB/Simulink进行虚拟调试

在最近的一个机器人关节项目中，我们通过修改SVPWM模块实现了三电平逆变器控制，将系统效率提升了7%。这充分展示了该开源框架的灵活性和可扩展性。
