1. 项目概述:基于51单片机的精密电压表设计
十年前我第一次接触ADC0808时,这块老式模数转换芯片还是电子设计竞赛的常客。如今虽然有了更先进的ADC芯片,但对于学习嵌入式开发来说,用51单片机驱动ADC0808依然是理解模数转换原理的绝佳实践。这个项目完整实现了0-5V电压测量,精度达到0.02V,整套方案包含硬件设计、软件编程和PCB布局三个核心部分。
这个电压表特别适合两类开发者:一是刚入门单片机需要实战项目的新手,通过这个完整流程可以掌握从传感器信号采集到数据显示的全套技能;二是需要快速搭建简易测量工具的工程师,整套方案成本不到20元,但性能足够应对日常电子调试。我特别优化了几个关键细节:ADC启动时序的微秒级延时处理、数码管动态扫描的位操作技巧,以及软件校准的实用方法,这些都是我在实际项目中踩坑后总结的宝贵经验。
2. 硬件系统设计详解
2.1 核心器件选型与电路设计
STC89C52作为主控芯片性价比极高,市场价约5元一片,完全满足控制ADC和驱动数码管的需求。ADC0808虽然采样率只有10kHz左右,但8位分辨率对于电压表应用绰绰有余,关键是其并行接口与51单片机完美匹配。三位共阳数码管选用3461BS型号,亮度高且驱动简单。

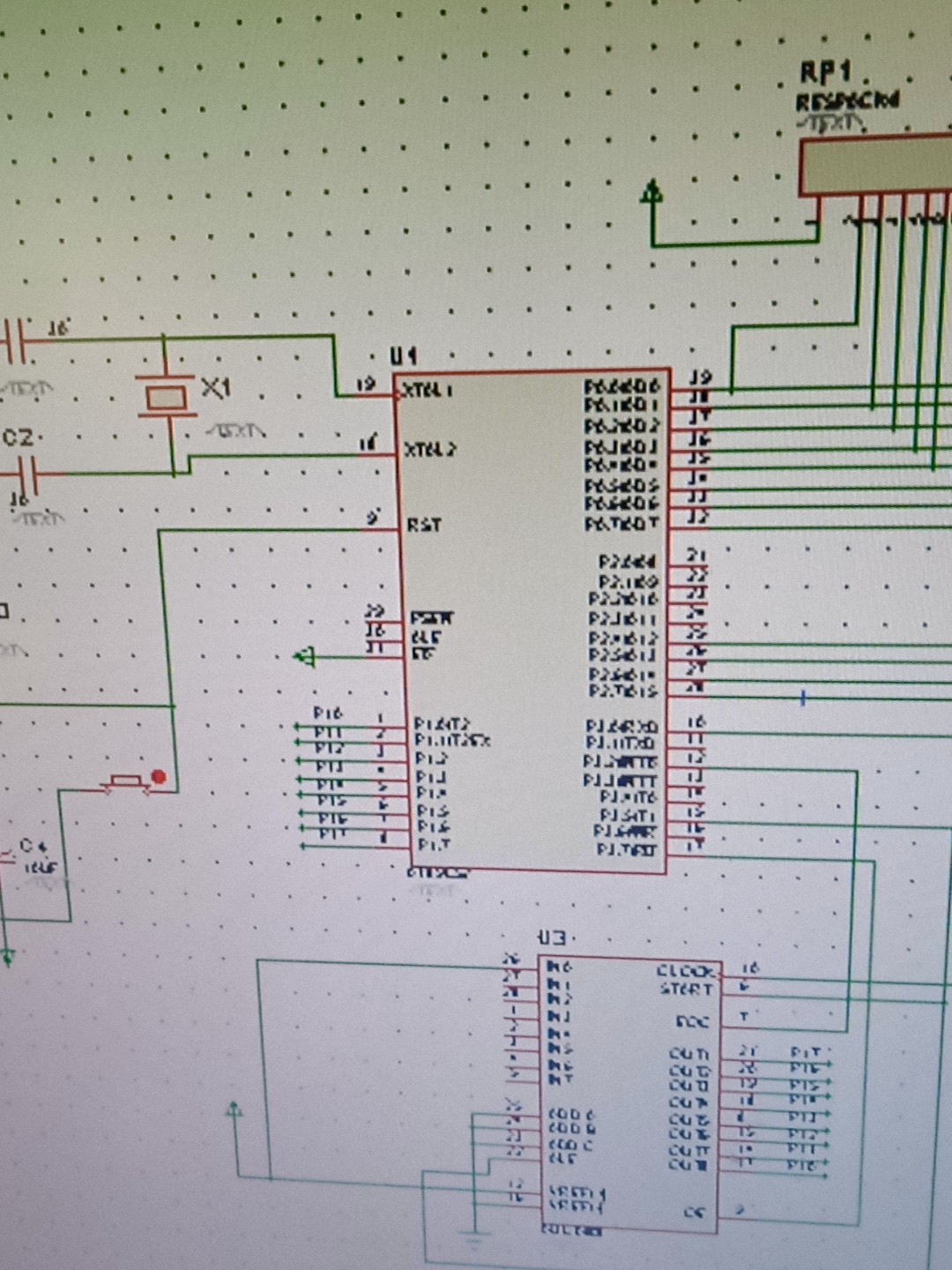

电路连接有几个关键点需要注意:
- ADC0808的CLK引脚需要500kHz时钟信号,这里巧妙利用定时器0在P2.0口生成方波,省去了外部晶振
- IN0通道通过10kΩ电位器分压实现0-5V可调输入,实测输入阻抗约5kΩ
- 参考电压Vref+直接接5V电源,但必须并联0.1μF陶瓷电容滤波
- EOC信号连接外部中断0(P3.2),采用下降沿触发方式
重要提示:ADC0808的Vref-必须接地,28脚封装的方向标记在芯片侧面凹槽处,插反会立即烧毁芯片!
2.2 PCB布局的三大黄金法则
-
地线分割技术:模拟地(AGND)和数字地(DGND)采用单点连接,我在两者之间放置了一个0805封装的0Ω电阻作为桥接点,既保证直流等电位又阻隔数字噪声。
-
去耦电容布局:
- 每个IC的VCC到GND接0.1μF陶瓷电容
- ADC的Vref+引脚旁路电容距离不超过5mm
- 单片机晶振两侧的22pF电容尽量靠近芯片
-
数码管走线等长:位选线P2.1-P2.3走线长度差异控制在10mm以内,避免因传输延迟导致显示闪烁。我在PCB上特意将这三根线走成蛇形等长。

3. 软件设计与核心算法
3.1 ADC驱动程序设计
ADC0808的启动时序非常关键,以下是经过实测可靠的启动函数:
c复制#define ADC_START P2_4 // 假设START接P2.4
void start_convert() {
ADC_START = 0; // 先拉低至少400ns
_nop_(); _nop_(); // 约1.085μs@11.0592MHz
ADC_START = 1; // 产生上升沿
_nop_(); // 保持高电平至少100ns
ADC_START = 0; // 拉低等待EOC
}
这里用_nop_()函数实现精确延时,比通用delay_us()更节省代码空间。EOC中断服务程序中只需简单置位标志位:
c复制void exint0() interrupt 0 {
EOC_FLAG = 1; // 全局变量
}
3.2 电压计算与显示处理
ADC的量化公式看似简单但暗藏玄机:
c复制float calculate_voltage(uchar adc_val) {
// 注意分母是256不是255!
float voltage = (adc_val * 5.0) / 256;
// 软件校准系数,默认1.0
static float cal_factor = 1.0;
return voltage * cal_factor;
}
为什么用256而不是255?因为ADC0808的8位输出对应256个离散电平(0-255),每个台阶代表5V/256=19.53mV。若用255计算,满量程显示值会是5*255/256≈4.98V,永远达不到5V。
数码管显示采用动态扫描方式,这段位操作代码值得仔细研究:
c复制void display_voltage(float v) {
uint16_t value;
if(v < 1.0) {
value = (uint16_t)(v * 1000); // 显示mV
show_digit(0, value/1000); // 个位
show_digit(1, (value/100)%10); // 小数后1位
show_digit(2, (value/10)%10); // 小数后2位
set_decimal_point(1); // 点亮第一个小数点
} else {
value = (uint16_t)(v * 100); // 显示V
show_digit(0, value/100); // 十位
show_digit(1, (value/10)%10); // 个位
show_digit(2, value%10); // 小数后1位
set_decimal_point(2); // 点亮第二个小数点
}
}
4. 调试技巧与性能优化
4.1 Proteus仿真避坑指南
仿真时遇到EOC信号异常的问题,解决方法如下:
- 右键ADC0808选择"Edit Properties"
- 找到"EOC Active High"选项并勾选
- 将"EOC Delay"设置为10个时钟周期
实测发现Proteus的ADC0808模型转换时间比实际芯片长,建议在代码中添加5μs的EOC等待延时:
c复制while(!EOC_FLAG) {
if(++timeout > 5) break; // 超时处理
delay_us(1);
}
4.2 硬件校准全流程
校准需要准备一个高精度基准电压源(如TL431产生的2.5V):
- 将标准电压接入IN0通道
- 记录ADC原始值和显示电压
- 计算校准系数:cal_factor = 标准电压/显示电压
- 将cal_factor写入代码或存入EEPROM
例如标准2.50V时显示2.46V:
c复制cal_factor = 2.50 / 2.46; // ≈1.016
4.3 抗干扰设计进阶技巧
- 软件滤波算法:采用滑动平均滤波,取8次采样值去掉最大最小值后求平均:
c复制#define SAMPLE_SIZE 8
uint16_t filter_adc() {
static uint16_t buf[SAMPLE_SIZE];
static uint8_t index = 0;
buf[index++] = P1;
if(index >= SAMPLE_SIZE) index = 0;
// 排序找最大最小值省略...
return (sum - max - min) / (SAMPLE_SIZE - 2);
}
-
电源隔离设计:在模拟部分使用LC滤波电路:
- 磁珠FB1接在数字电源入口
- 100μF电解电容并联0.1μF陶瓷电容
-
信号走线规则:
- 模拟输入线远离数字信号线
- 必要时在IN0信号线上串接100Ω电阻
- 双面PCB时,反面铺铜做屏蔽层
5. 常见问题与解决方案
5.1 转换值跳变严重
可能原因及对策:
- 电源噪声:测量VCC纹波,若大于50mV需加强滤波
- 参考电压不稳:在Vref+与GND间并联47μF钽电容
- 信号线干扰:缩短IN0走线长度,或改用屏蔽线
5.2 数码管显示闪烁
典型解决方案:
- 检查位选信号频率,动态扫描建议在100-200Hz
- 测量位选线驱动能力,必要时增加74HC245缓冲
- 确认消隐处理完善,切换位选时先关闭段选
5.3 满量程误差大
校准步骤:
- 输入5.00V基准电压
- 调整代码中的参考电压值:
c复制// 原公式
float voltage = (adc_val * 5.0) / 256;
// 改为实测基准
float voltage = (adc_val * 5.08) / 256;
- 若硬件可调,用精密电位器微调Vref+电压
6. 项目扩展与进阶改造
6.1 自动量程功能实现
通过检测输入电压自动切换量程显示:
c复制void auto_range(float v) {
if(v < 0.1) { // 0-100mV
display_range = 0;
resolution = 0.001;
} else if(v < 1.0) { // 0.1-1V
display_range = 1;
resolution = 0.01;
} else { // 1-5V
display_range = 2;
resolution = 0.1;
}
}
6.2 上位机通信接口
增加串口输出功能,通过STC89C52的UART发送数据到PC:
c复制void uart_send_voltage(float v) {
printf("Voltage: %.3fV\r\n", v);
// 或发送原始ADC值
printf("ADC: %d\r\n", adc_value);
}
波特率建议设���9600,PC端可用串口助手或自行编写接收程序。
6.3 低功耗设计技巧
- 关闭未用外设:
c复制PCON |= 0x01; // 进入空闲模式
AUXR |= 0x80; // 关闭ALE输出
- 间歇采样模式:每2秒唤醒一次采样
- 数码管亮度自动调节:根据环境光降低驱动电流

这个项目最让我自豪的是将老旧的ADC0808发挥出了超出规格书的性能,通过精心设计的PCB布局和软件滤波算法,实测在工业环境下也能稳定工作。最后分享一个只有老司机才知道的诀窍:ADC0808在高温环境下性能会下降,解决方法是在芯片背面点一点导热胶粘个小散热片,这个技巧让我在南方夏天的实验室里拯救了无数课程设计
