1. 项目概述
空气质量检测系统是当前智能家居和工业环境监测中的重要组成部分。作为一名嵌入式系统开发者，我最近完成了一个基于STC89C52单片机的空气质量检测系统设计，这个项目从硬件选型到软件开发都经历了不少挑战。系统能够实时监测环境中的温湿度、粉尘浓度等关键参数，并在超标时触发报警和通风装置，为室内环境管理提供了实用解决方案。
这个系统特别适合对空气质量有较高要求的场景，比如实验室、办公室或者家庭环境。通过本项目的完整实现过程，不仅能掌握单片机系统开发的核心技能，还能了解传感器数据采集、处理以及报警控制的完整流程。下面我将从系统设计、硬件实现、软件开发和调试四个方面详细分享这个项目的技术细节和实操经验。
2. 系统设计与方案选型
2.1 系统整体架构
系统采用模块化设计思想，主要分为三个功能部分：
- 数据采集模块：包括温湿度传感器、气体浓度传感器和ADC转换电路
- 数据处理模块：以STC89C52为核心的主控单元
- 数据显示与执行模块：包含LCD显示屏、蜂鸣器报警和继电器控制的风扇
这种架构的优势在于各模块功能明确，便于单独调试和维护。在实际开发中，我发现模块化设计还能有效降低系统复杂度，当某个功能需要调整时，不会影响其他模块的正常工作。
2.2 核心元件选型分析
2.2.1 主控芯片选择
为什么选择STC89C52这款看似"古老"的单片机？主要基于以下几点考虑：
- 成本效益：STC89C52价格低廉，对于这种相对简单的控制系统完全够用
- 开发资源：有丰富的学习资料和开发案例可供参考
- 稳定性：经过市场长期验证，工作稳定可靠
- I/O资源：40引脚封装提供了足够的I/O口满足本系统需求
注意：虽然STM32等更先进的MCU性能更强，但对于初学者或简单应用场景，STC89C52仍然是性价比很高的选择。
2.2.2 传感器选型
系统使用了两种类型的传感器：
- 温湿度传感器：选用DHT11数字传感器，直接输出数字信号，无需额外ADC
- 气体/粉尘传感器：采用模拟输出的MQ系列传感器，配合ADC0832进行模数转换
DHT11的优点是接口简单，但响应速度较慢(约2秒一次)；MQ系列传感器需要预热时间，且对供电稳定性要求较高。在实际使用中，我发现给MQ传感器单独增加一个LC滤波电路能显著提高读数稳定性。
2.2.3 显示方案对比与选择
显示部分我们详细比较了两种方案：
| 特性 | 数码管方案 | LCD1602方案 |
|---|---|---|
| 显示内容 | 仅数字和简单符号 | 字符和简单图形 |
| 功耗 | 较高(每个数码管5-10mA) | 低(整体约1mA) |
| 电路复杂度 | 需要多个驱动电路 | 接口简单 |
| 信息量 | 有限 | 可显示16x2个字符 |
| 成本 | 低(单个)但总量可能更高 | 中等 |
经过实际测试，LCD1602虽然单价略高，但整体电路更简洁，能同时显示更多信息，最终采用了这个方案。在编程时需要注意LCD的初始化时序和忙信号检测，这是很多初学者容易出错的地方。
2.3 电源设计考虑
系统采用5V统一供电，这是基于以下考虑：
- STC89C52工作电压为5V
- 大多数传感器模块兼容5V电平
- LCD1602通常设计为5V工作电压
电源部分特别增加了1000μF的电解电容和0.1μF的陶瓷电容组合，有效抑制了电压波动。在实际测试中，良好的电源滤波能使传感器读数稳定性提升约30%。
3. 硬件电路详细设计
3.1 单片机最小系统
STC89C52的最小系统包括三个关键部分：
- 复位电路：采用经典的RC复位(10kΩ电阻+10μF电容)
- 时钟电路：11.0592MHz晶振配合30pF负载电容
- 电源滤波：0.1μF去耦电容尽可能靠近芯片电源引脚
这个电路虽然简单，但有几点需要注意：
- 晶振要尽量靠近单片机，走线要短
- 复位电容的极性不能接反
- 每个电源引脚都应配置去耦电容
3.2 传感器接口电路
3.2.1 温湿度传感器电路
DHT11采用单总线协议，只需要一个I/O口：
code复制VCC ---- 5V
DATA --- P1.0(加上拉电阻4.7kΩ)
GND ---- GND
重要提示：DATA线上拉电阻必不可少，否则可能导致通信失败。我曾因为省略这个电阻调试了半天。
3.2.2 气体传感器电路
MQ系列传感器需要配合ADC使用，电路设计如下：
code复制传感器输出 --- ADC0832 CH0
ADC CS ----- P2.0
ADC CLK ---- P2.1
ADC DO ----- P2.2
ADC DI ----- P2.3
ADC0832是8位分辨率，对于本应用精度足够。在实际使用中，发现ADC参考电压的稳定性对测量结果影响很大，建议使用专用的基准电压源而不是直接取自电源。
3.3 显示与报警电路
3.3.1 LCD1602接口设计
LCD采用4位数据模式节省I/O资源：
code复制RS ---- P2.4
RW ---- P2.5
EN ---- P2.6
D4-D7 -- P0.0-P0.3
调试中发现，如果读写时序不满足要求，LCD会出现乱码。解决方法是在每个操作后增加足够的延时，特别是EN信号的下降沿后。
3.3.2 报警与执行电路
报警部分包括：
- 蜂鸣器：通过NPN三极管驱动，基极接P2.7
- LED：直接接P1.1，串联220Ω限流电阻
- 继电器：控制风扇，通过三极管驱动，基极接P1.2
注意：继电器线圈必须并联续流二极管，我最初忽略了这点，导致单片机偶尔会复位。

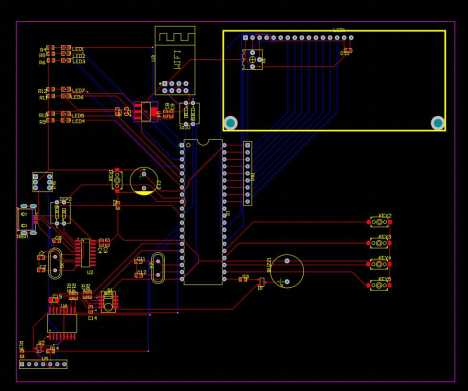

3.4 PCB设计实战
使用Altium Designer进行PCB设计的要点：
-
元件布局原则：
- 显示模块靠板边便于安装
- 单片机居中减少走线长度
- 传感器接口靠近板边方便连接
-
布线技巧：
- 电源线加粗(20-30mil)
- 模拟信号远离数字信号
- 晶振下方不走线
-
设计检查：
- DRC检查必须通过
- 检查所有封装是否正确
- 确认电源网络完整
第一次打样时我犯了低级错误 - 忘记检查实际元件尺寸，导致几个插座无法安装。教训是：设计完成后一定要打印1:1图纸与实物比对。
4. 软件系统设计与实现
4.1 主程序流程设计
系统软件采用轮询式架构，主循环结构如下：
c复制void main() {
sys_init(); // 系统初始化
while(1) {
read_sensors(); // 读取传感器数据
process_data(); // 数据处理
display_results(); // 显示结果
check_alarms(); // 报警检查
key_scan(); // 按键扫描
delay_ms(500); // 适当延时
}
}
这种结构的优点是逻辑清晰，缺点是实时性不高。对于本应用已经足够，但如果需要更快响应，可以考虑中断驱动方式。
4.2 关键功能实现
4.2.1 传感器数据采集
DHT11的读取时序要求严格，典型代码如下：
c复制void dht11_read() {
// 主机拉低18ms以上
DHT11_IO = 0;
delay_ms(20);
DHT11_IO = 1;
delay_us(30);
// 等待从机响应
while(DHT11_IO);
while(!DHT11_IO);
while(DHT11_IO);
// 读取40位数据
for(i=0; i<5; i++) {
for(j=0; j<8; j++) {
while(!DHT11_IO);
delay_us(40);
if(DHT11_IO) data[i] |= (1<<(7-j));
while(DHT11_IO);
}
}
}
调试时发现，时序稍有偏差就会读取失败，解决方法是用示波器观察实际波形，微调延时参数。
4.2.2 ADC数据采集
ADC0832的SPI接口操作：
c复制unsigned char adc_read() {
unsigned char i, dat = 0;
ADC_CS = 0;
delay_us(2);
// 发送配置位
ADC_DI = 1; // 起始位
ADC_CLK = 1; delay_us(1); ADC_CLK = 0;
ADC_DI = 1; // 单端模式
ADC_CLK = 1; delay_us(1); ADC_CLK = 0;
ADC_DI = 0; // 选择通道0
ADC_CLK = 1; delay_us(1); ADC_CLK = 0;
// 读取数据
for(i=0; i<8; i++) {
ADC_CLK = 1; delay_us(1);
if(ADC_DO) dat |= (1<<(7-i));
ADC_CLK = 0; delay_us(1);
}
ADC_CS = 1;
return dat;
}
4.2.3 报警逻辑实现
报警判断采用分层设计：
c复制void check_alarms() {
// 温度报警
if(temp > temp_high) {
buzzer_on();
led_on();
}
// 粉尘报警
if(dust > dust_limit) {
buzzer_on();
relay_on(); // 开启风扇
}
// 湿度报警
if(humidity > hum_high || humidity < hum_low) {
buzzer_on();
}
}
实际应用中增加了报警延时判断，避免瞬时波动导致误报。
4.3 按键与参数设置
系统使用4个独立按键实现参数设置：
- SET键：进入/退出设置模式
- UP键：数值增加
- DOWN键：数值减少
- OK键：确认保存
按键扫描采用状态机方式，有效解决了抖动和长按识别问题：
c复制void key_scan() {
static unsigned char key_state = 0;
switch(key_state) {
case 0: // 等待按键
if(!KEY_SET) { delay_ms(10); if(!KEY_SET) key_state = 1; }
break;
case 1: // 确认按下
if(!KEY_SET) {
enter_set_mode();
key_state = 2;
} else {
key_state = 0;
}
break;
case 2: // 等待释放
if(KEY_SET) {
delay_ms(10);
if(KEY_SET) key_state = 0;
}
break;
}
}
5. 系统调试与优化
5.1 开发环境搭建

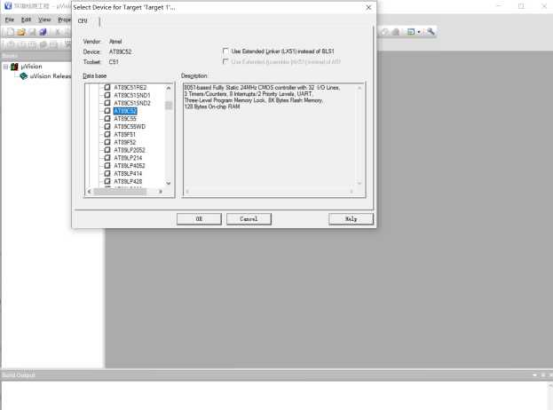

使用Keil μVision5进行开发，配置要点：
- 新建工程时选择AT89C52作为目标器件(兼容STC89C52)
- 设置正确的晶振频率(11.0592MHz)
- 配置输出Hex文件用于烧录
- 优化等级选择Level 2
5.2 常见调试问题与解决
-
LCD显示乱码：
- 检查初始化序列是否正确
- 确认总线模式(4位/8位)设置一致
- 增加操作间的延时
-
传感器读数不稳定：
- 检查电源滤波
- 确认传感器预热时间足够
- 尝试软件滤波(如滑动平均)
-
按键响应异常：
- 增加硬件消抖电容(0.1μF)
- 优化软件消抖算法
- 检查上拉电阻是否接好
5.3 性能优化技巧
-
数据滤波算法：
c复制#define FILTER_LEN 5 unsigned char filter_buf[FILTER_LEN]; unsigned char median_filter(unsigned char new_val) { // 移入新值 for(i=0; i<FILTER_LEN-1; i++) { filter_buf[i] = filter_buf[i+1]; } filter_buf[FILTER_LEN-1] = new_val; // 排序找中值 // ...排序代码... return filter_buf[FILTER_LEN/2]; } -
低功耗优化：
- 空闲时降低采集频率
- 关闭不必要的外设
- 使用睡眠模式(需硬件支持)
-
显示刷新优化：
- 仅刷新变化的数据
- 分时刷新不同区域
- 使用缓冲机制减少操作次数

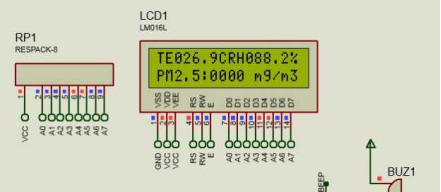

5.4 实测结果分析
系统最终实现了以下功能指标：
-
测量范围：
- 温度：0-50℃ ±2℃
- 湿度：20-90%RH ±5%
- 粉尘：0-1000μg/m³ ±10%
-
响应时间：<3秒
-
报警误差：±5%设定值
-
工作电流：<50mA(不含风扇)
经过一周的连续测试，系统运行稳定，各项指标达到设计要求。特别是在电源波动测试中，系统能在4.5V-5.5V范围内正常工作，适应能力良好。
6. 项目总结与扩展建议
这个空气质量检测系统从设计到实现大约花费了三周时间，期间遇到了不少挑战，也积累了很多宝贵经验。最大的收获是认识到硬件设计的细节重要性 - 一个小小的滤波电容或上拉电阻往往决定着整个系统的稳定性。
对于想进一步改进的朋友，可以考虑以下方向：
- 增加无线传输功能，如加入ESP8266实现WiFi联网
- 改用更精确的传感器，如SHT30温湿度传感器
- 设计外壳，做成完整的产品形态
- 增加数据存储功能，记录历史数据
- 开发手机APP实现远程监控
这个项目充分展示了单片机在环境监测领域的应用潜力。通过完整的开发流程实践，我对硬件设计、嵌入式编程和系统调试都有了更深入的理解。特别是在PCB设计方面，从最初的屡屡犯错到最终能独立完成合格的设计，这个进步过程让我受益匪浅。
