静态时序分析(STA)基础与SDC约束实战指南

1. 静态时序分析（STA）基础概念与原理

1.1 STA的核心定义与工作机制

静态时序分析（Static Timing Analysis，STA）是数字集成电路设计中的关键验证环节。它通过遍历电路中所有可能的时序路径，检查信号在触发器采样窗口（setup和hold时间）内的稳定性。与动态仿真不同，STA不需要输入激励向量，而是基于电路拓扑结构和时序模型进行数学计算。

STA的本质是验证每个时序单元（主要是触发器）的建立时间和保持时间是否满足要求。建立时间（Tsetup）要求数据在时钟有效沿到来前保持稳定，而保持时间（Thold）则要求数据在时钟沿之后继续保持稳定。这两个参数共同构成了触发器的"采样窗口"。

关键路径（Critical Path）是指所有时序路径中延迟最长的一条，它直接决定了芯片能够工作的最高频率（Fmax = 1/Tmin）。STA会识别这些关键路径并报告时序违例（Timing Violation），指导设计者进行优化。

重要提示：STA仅适用于同步电路设计。异步电路由于缺乏统一的时钟参考，无法通过常规STA方法进行分析，需要采用特殊的验证手段。

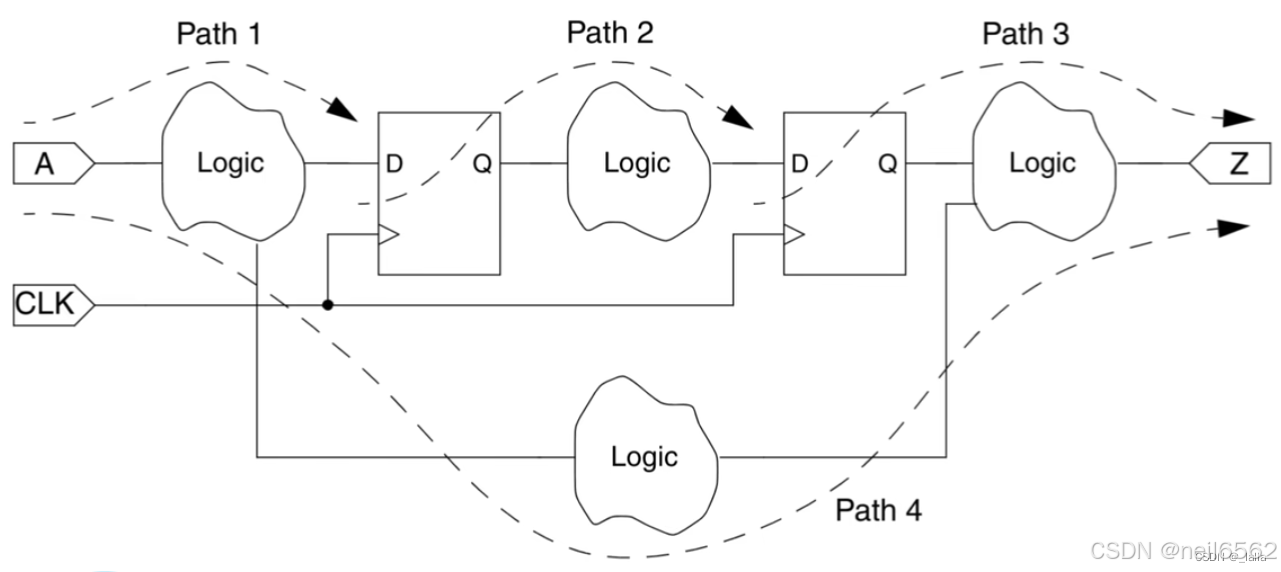

1.2 时序路径的四种基本类型

在数字设计中，所有信号传输路径可归纳为四类：

1. 输入端口到寄存器（Pin2Reg）：外部信号通过输入端口进入芯片，被第一个触发器捕获。需要约束输入延迟（set_input_delay）来定义外部器件到芯片输入端的传输时间。

2. 寄存器到寄存器（Reg2Reg）：芯片内部触发器之间的数据传输路径。这是最常见的时序路径类型，其延迟必须小于时钟周期减去建立时间。

3. 寄存器到输出端口（Reg2Pin）：内部触发器通过输出端口驱动外部器件。需要约束输出延迟（set_output_delay）来定义芯片输出到外部器件采样端的时间。

4. 输入端口到输出端口（Pin2Pin）：纯组合逻辑路径，信号直接从输入传到输出，不经过任何触发器。这类路径通常用最大/最小延迟（set_max_delay/set_min_delay）直接约束。

1.3 STA与动态仿真的对比分析

在实际项目中，STA和动态仿真形成互补关系。STA确保所有触发器都能正确采样，而动态仿真验证电路的功能正确性。两者结合使用才能保证芯片的可靠工作。

2. 工艺-电压-温度（PVT）分析与工作条件

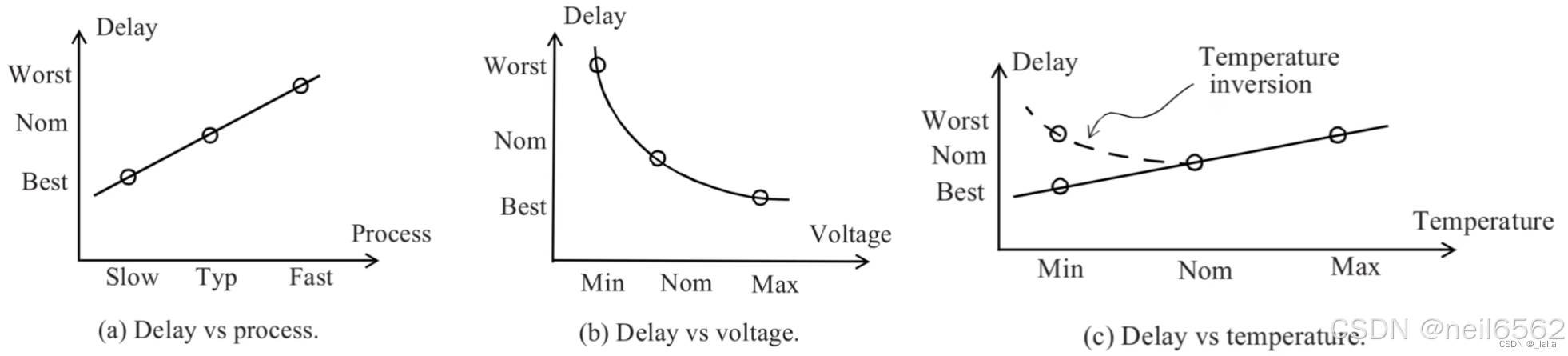

2.1 PVT参数对时序的影响

PVT代表工艺（Process）、电压（Voltage）和温度（Temperature）三个关键环境因素，它们直接影响晶体管的开关速度和互连线的电阻电容特性：

• 工艺偏差：制造过程中不可避免的物理尺寸和掺杂浓度变化，导致不同芯片甚至同一芯片不同区域的晶体管性能存在差异。通常分为快速（Fast）、典型（Typical）和慢速（Slow）三种情况。

• 电压波动：供电电压的变化会显著改变晶体管驱动能力。电压降低会导致延迟增加，电压升高则可能引起功耗和发热问题。

• 温度变化：高温增加载流子散射，降低迁移率；同时影响阈值电压。通常高温会使延迟增加，但某些工艺下低温反而会使延迟变大。

2.2 典型PVT组合与分析方法

在STA中，我们关注五种基本PVT组合：

1. TT（Typical-Typical）：工艺典型值、标称电压、室温（25℃）。用于一般性能评估。

2. FF（Fast-Fast）：NMOS和PMOS均为快速工艺、高电压、低温。用于保持时间分析。

3. SS（Slow-Slow）：NMOS和PMOS均为慢速工艺、低电压、高温。用于建立时间分析。

4. FS（Fast-Slow）：NMOS快速、PMOS慢速。用于某些特殊场景的功耗分析。

5. SF（Slow-Fast）：NMOS慢速、PMOS快速。用于检查特定失效模式。

建立时间分析选择最坏情况（SS：高温+低压+慢速工艺），此时路径延迟最大，最容易违反建立时间。

保持时间分析选择最佳情况（FF：低温+高压+快速工艺），此时路径延迟最小，最容易违反保持时间。

2.3 实际项目中的工作条件设置

在芯片设计后期，通常会设置以下四种工作条件进行sign-off分析：

1. TT：工艺典型值、标称电压、25℃。用于功能验证和一般性能评估。

2. BC（Best Case）：工艺FF、电压偏高（如+10%）、高温（125℃）。检查功耗和保持时间。

3. WC（Worst Case）：工艺SS、电压偏低（如-10%）、室温。检查建立时间。

4. WCC（Worst-Cold Case）：工艺SS、电压偏低、低温（-40℃）。某些工艺下延迟可能比高温更大。

经验分享：不同工艺厂商对PVT条件的命名可能不同，建议查阅工艺文档确认具体参数。例如，某些厂商用MCMM（Multi-Corner Multi-Mode）来管理不同工作条件。

3. 标准单元库与延时模型解析

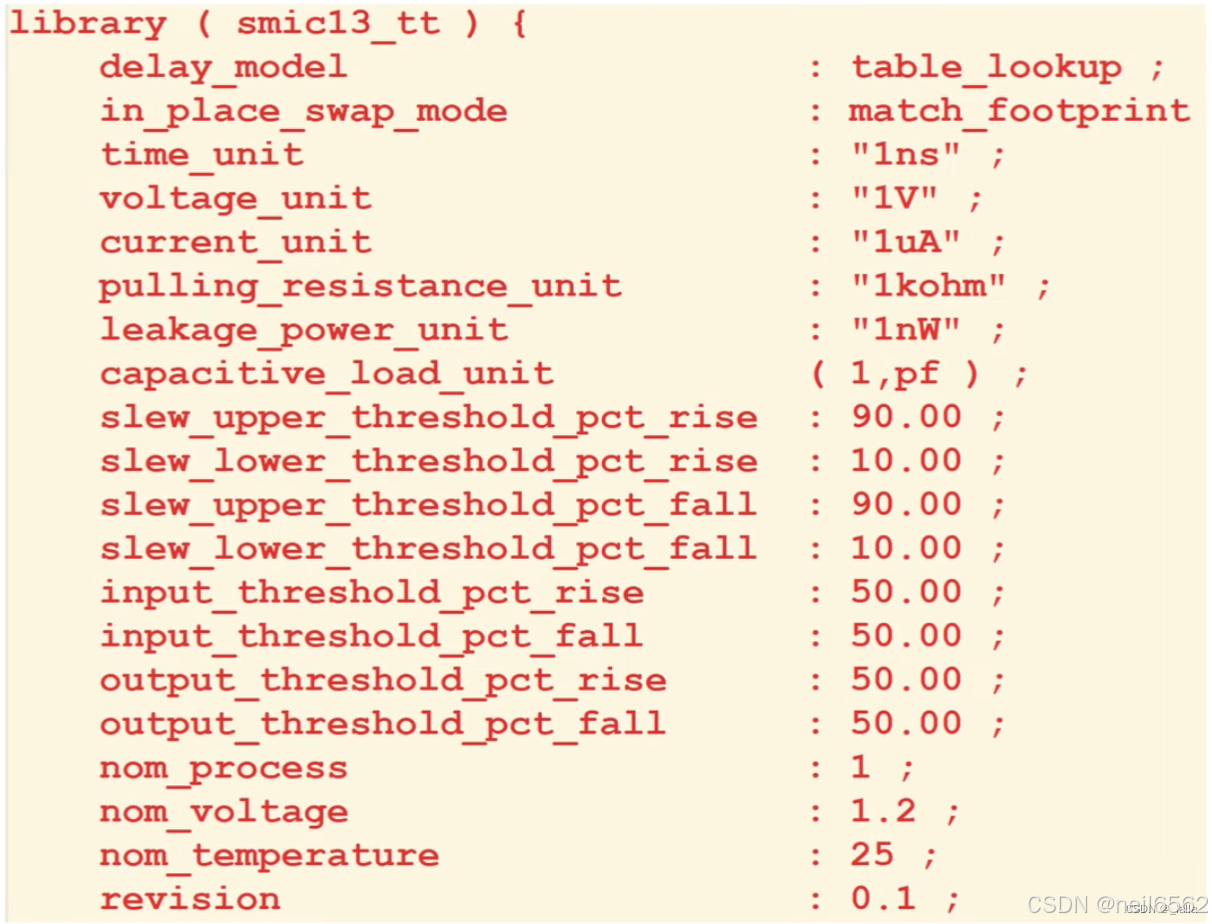

3.1 标准单元库的结构与内容

标准单元库是数字设计的基础，通常以.lib（可读文本）或.db（二进制）格式提供，包含以下关键信息：

• 单元定义：反相器、与门、或门、触发器等基本逻辑单元的描述。
• 时序参数：建立/保持时间、传播延迟、输出转换时间等。
• 功耗特性：静态功耗（漏电）和动态功耗（开关活动）。
• 物理信息：单元高度、宽度、引脚位置等布局布线所需数据。

3.2 延时模型的两种主要类型

3.2.1 线性延时模型

基本公式：D = D0 + D1 × S + D2 × C

• D0：固有延迟（与负载无关）
• D1：输入转换时间（Slew Rate）系数
• D2：输出负载电容系数
• S：输入信号的转换时间（10%-90%或20%-80%上升/下降时间）
• C：输出端的总负载电容（包括连线电容和扇入门电容）

线性模型计算简单但精度有限，主要用于早期估算或简单单元。

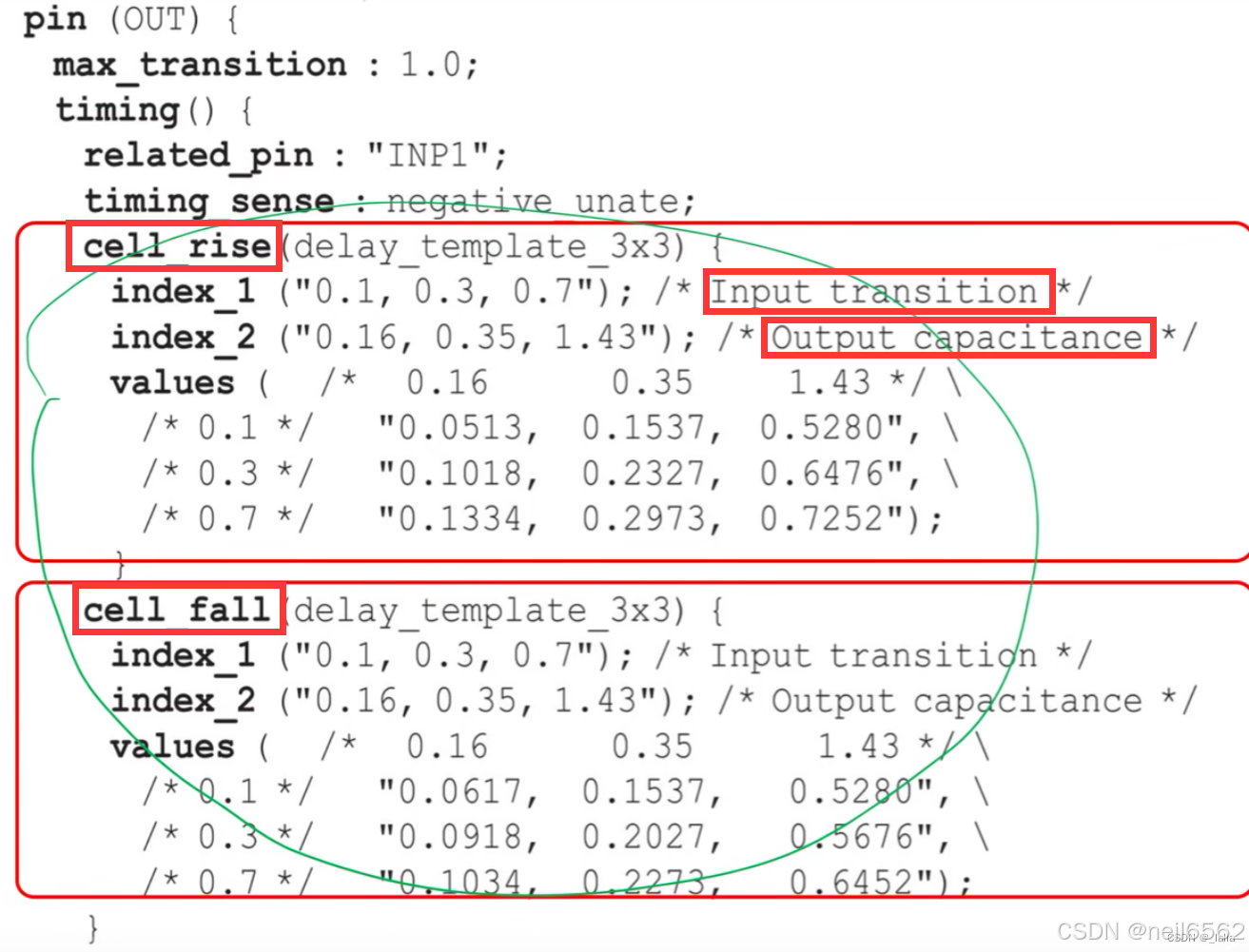

3.2.2 非线性延时模型

现代工艺普遍采用基于查找表（Look-Up Table，LUT）的非线性模型，通过多维表格精确描述延迟与输入转换时间、输出负载的关系。表格通常包括：

• 输入转换时间（0.1ns-1ns，按步长划分）
• 输出负载电容（0.1fF-10fF，按步长划分）
• 对应的延迟值和输出转换时间

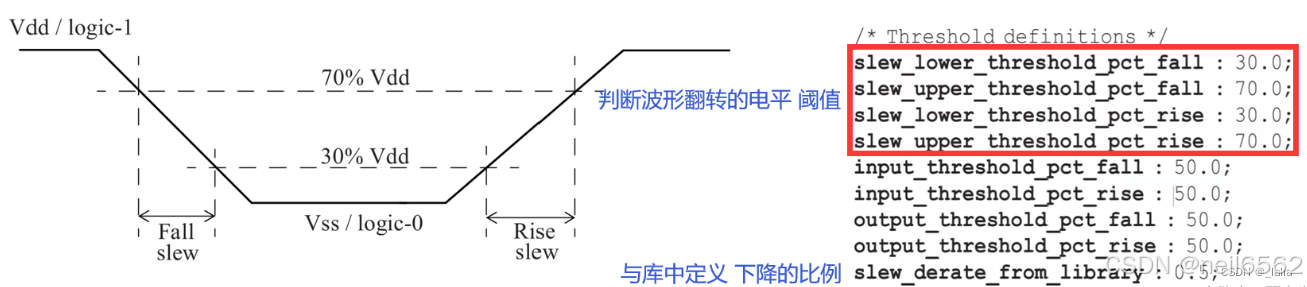

3.3 Slew Derate机制详解

压摆率（Slew Rate）是信号从一个逻辑电平切换到另一个逻辑电平的速度，通常测量特定阈值点（如30%-70%）之间的时间差。Slew Derate是调整测量阈值点的机制：

• 早期工艺常用10%-90%作为测量点
• 现代工艺多用20%-80%或30%-70%，因为深亚微米工艺中波形边缘更平缓
• 通过设置slew derate系数（如0.5），可以将30%-70%的测量值等效转换为10%-90%的值

实操技巧：在STA工具中，可以通过set_slew_derate命令调整slew计算方式。不同工艺库可能有不同的默认测量阈值，需要查阅文档确认。

4. SDC时序约束的四大步骤

4.1 第一步：时钟定义与建模

时钟是同步电路的心脏，正确的时钟定义是STA的基础。主要任务包括：

1. 主时钟定义：使用create_clock指定时钟源（端口或引脚）、周期、占空比和相位。

   tcl复制create_clock -name SYSCLK -period 10 -waveform {0 5} [get_ports CLK]


2. 生成时钟声明：对PLL输出、分频器等衍生时钟使用create_generated_clock，必须绑定源时钟。

   tcl复制create_generated_clock -name CLKDIV2 -source [get_pins PLL/CLKOUT] \
     -divide_by 2 [get_pins DIV/Q]


3. 时钟不确定性：通过set_clock_uncertainty预留时序裕量，覆盖抖动（Jitter）和偏斜（Skew）。

   tcl复制set_clock_uncertainty -setup 0.15 [get_clocks SYSCLK]
   set_clock_uncertainty -hold 0.05 [get_clocks SYSCLK]


4. 时钟延迟设置：分为源延迟（时钟源到芯片）和网络延迟（芯片内部布线），使用set_clock_latency。

   tcl复制set_clock_latency -source 1.5 [get_clocks SYSCLK]  # 源延迟
   set_clock_latency 0.8 [get_clocks SYSCLK]         # 网络延迟


5. 时钟转换时间：在CTS前用set_clock_transition设置理想时钟的边沿斜率。

   tcl复制set_clock_transition 0.1 [get_clocks SYSCLK]


4.2 第二步：I/O接口约束

I/O约束定义了芯片与外部器件的时序关系，确保信号在正确的时刻被采样：

1. 输入延迟约束：set_input_delay指定外部器件到芯片输入端的传输时间。

   tcl复制set_input_delay -clock SYSCLK -max 2.5 [get_ports DATA_IN]
   set_input_delay -clock SYSCLK -min 1.0 [get_ports DATA_IN]


2. 输出延迟约束：set_output_delay指定芯片输出到外部器件采样端的时间。

   tcl复制set_output_delay -clock SYSCLK -max 3.0 [get_ports DATA_OUT]
   set_output_delay -clock SYSCLK -min -0.5 [get_ports DATA_OUT]


3. 驱动能力建模：

   • set_driving_cell：用标准单元模拟外部驱动
   • set_input_transition：直接指定输入信号斜率

   tcl复制set_driving_cell -lib_cell INVX4 [get_ports CTRL]
   set_input_transition 0.15 [get_ports RST_N]


4. 负载设置：set_load定义输出引脚驱动的外部电容。

   tcl复制set_load 10pF [get_ports DRAM_DQ]


4.3 第三步：时钟域关系定义

复杂的SoC通常包含多个时钟域，需要明确定义它们的关系：

1. 异步时钟声明：set_clock_groups -asynchronous切断不相关时钟域间的时序分析。

   tcl复制set_clock_groups -asynchronous -group {CLK_A} -group {CLK_B}


2. 互斥时钟声明：

   • -logically_exclusive：逻辑互斥（如时钟MUX的两个输入）
   • -physically_exclusive：物理互斥（不会同时存在）

   tcl复制set_clock_groups -logically_exclusive -group {CLK1 CLK2}


3. 伪路径约束：set_false_path完全忽略特定路径的时序检查。

   tcl复制set_false_path -from [get_clocks CLK_A] -to [get_clocks CLK_B]


4.4 第四步：时序例外处理

针对特殊路径调整默认的单周期时序检查规则：

1. 多周期路径：set_multicycle_path放宽复杂逻辑的时序要求。

   tcl复制set_multicycle_path -setup 2 -from [get_registers CALC*] -to [get_registers OUT_REG]
   set_multicycle_path -hold 1 -from [get_registers CALC*] -to [get_registers OUT_REG]


2. 最大/最小延迟：set_max_delay/set_min_delay直接约束路径延迟。

   tcl复制set_max_delay 5.0 -from [get_ports ASYNC_IN] -to [get_registers SYNC_REG]


3. 时序弧禁用：set_disable_timing打断组合逻辑环。

   tcl复制set_disable_timing -from A -to Z [get_cells MUX1]


4. 模式分析：set_case_analysis固定某些信号值。

   tcl复制set_case_analysis 1 [get_ports TEST_MODE]


5. 关键SDC命令详解与实战示例

5.1 时钟相关命令深度解析

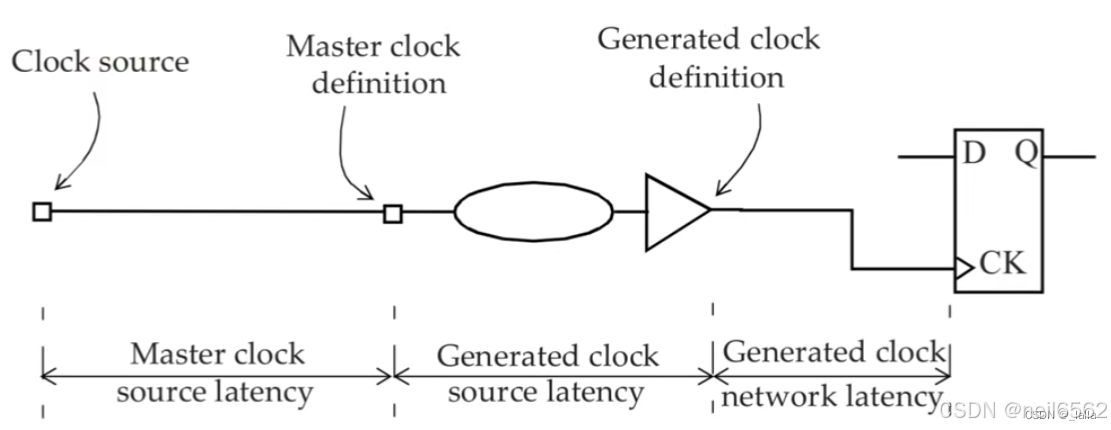

5.1.1 生成时钟的特殊处理

生成时钟（如分频器输出）必须绑定源时钟，工具会自动计算插入延迟：

tcl复制create_clock -name CLK_MAIN -period 10 [get_pins PLL/CLKOUT]
create_generated_clock -name CLK_DIV2 -source PLL/CLKOUT \
  -divide_by 2 [get_pins DIV2/Q]

延迟计算规则：

• 生成时钟的源延迟 = 主时钟定义点到生成时钟定义点的延迟
• 寄存器时钟端总延迟 = 主时钟源延迟 + 生成时钟源延迟 + 生成时钟网络延迟

5.1.2 虚拟时钟的应用场景

虚拟时钟（Virtual Clock）不与任何物理端口连接，用于约束I/O时序：

tcl复制create_clock -name VIRT_CLK -period 8 -waveform {0 4}
set_input_delay -clock VIRT_CLK -max 2.7 [get_ports ROW_IN]

典型应用场景：

• 芯片I/O与外部器件时钟不同步时
• 输入输出端口需要不同的时钟约束时
• 早期设计阶段，实际时钟网络尚未确定时

5.2 I/O约束的工程实践

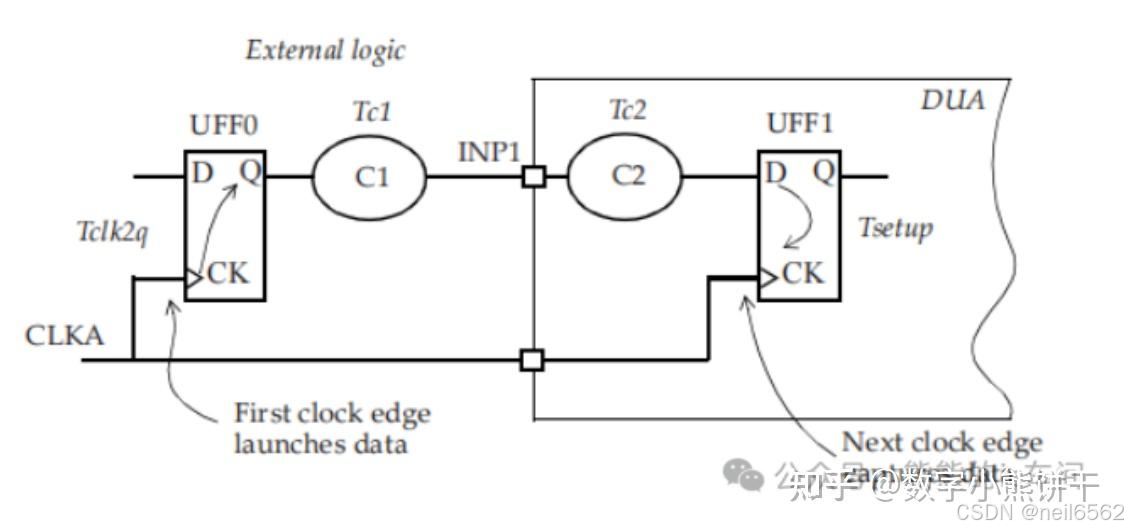

5.2.1 输入延迟计算实例

考虑下图所示输入路径：

假设：

• 外部触发器Tclk2q_max=1.1ns, Tclk2q_min=0.8ns
• 组合逻辑Tc1_max=5.6ns, Tc1_min=2.2ns
• 时钟周期=15ns

则输入延迟约束为：

tcl复制create_clock -period 15 -waveform {5 12} [get_ports CLKA]
set_input_delay -clock CLKA -max 6.7 [get_ports INP1]  # 1.1+5.6
set_input_delay -clock CLKA -min 3.0 [get_ports INP1]  # 0.8+2.2

对应的时序检查条件：

• 建立时间：Tsetup + Tcomb < 15 - 6.7 = 8.3ns
• 保持时间：Tcomb > Thold - 3.0

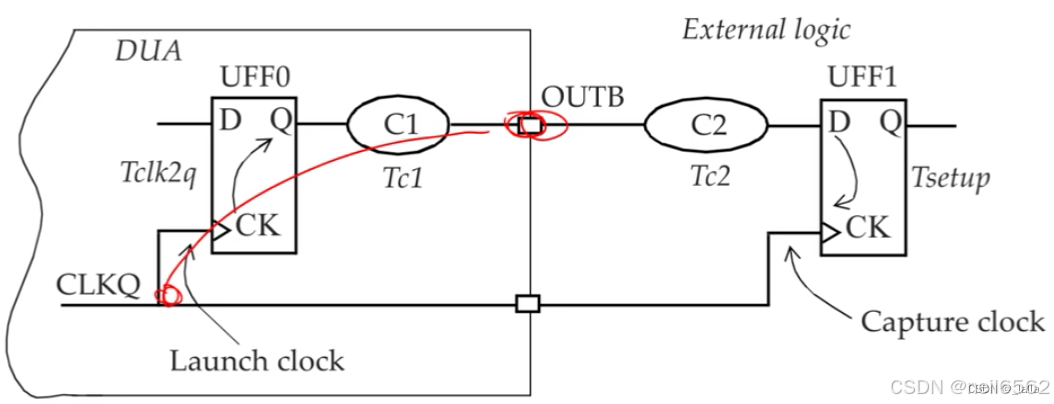

5.2.2 输出延迟计算实例

考虑下图所示输出路径：

假设：

• 外部触发器Tsetup=0.4ns, Thold=0.2ns
• 组合逻辑Tc2_max=7ns, Tc2_min=0ns
• 时钟周期=20ns

则输出延迟约束为：

tcl复制create_clock -period 20 -waveform {0 15} [get_ports CLKQ]
set_output_delay -clock CLKQ -max 7.4 [get_ports OUTB]  # 7+0.4
set_output_delay -clock CLKQ -min -0.2 [get_ports OUTB] # 0-0.2

对应的时序检查条件：

• 建立时间：Tclk2q + Tcomb < 20 - 7.4 = 12.6ns
• 保持时间：Tclk2q + Tcomb > 0.2ns

5.3 时钟不确定性分解

时钟不确定性（Uncertainty）包含三个主要成分：

1. 时钟抖动（Jitter）：时钟源本身的周期波动
2. 时钟偏斜（Skew）：时钟到达不同触发器的相位差
3. 额外裕量（Margin）：预留的设计余量

在项目不同阶段，不确定性设置策略不同：

• 综合阶段：通常设置较大的值（如10%周期）
• 布局后：可降低至7%-8%
• 时钟树综合后：可进一步降低，主要保留抖动分量

跨时钟域不确定性设置示例：

tcl复制set_clock_uncertainty -from CLK_A -to CLK_B -setup 0.5
set_clock_uncertainty -from CLK_A -to CLK_B -hold 0.3

6. 高级约束技术与实战经验

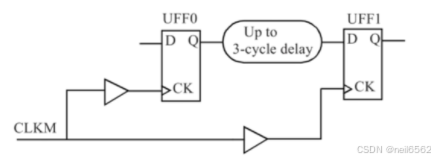

6.1 多周期路径约束技巧

多周期路径（Multicycle Path）用于放宽复杂逻辑的时序要求。关键点：

1. 建立时间关系：-setup N表示允许数据在N个周期后到达
2. 保持时间关系：-hold N-1表示保持时间检查前移N-1个周期
3. 常见应用场景：
   • 慢速算法单元（如大位宽乘法器）
   • 周期性的使能信号控制的数据路径
   • 跨时钟域同步器的时序放松

典型设置示例：

tcl复制set_multicycle_path -setup 3 -from [get_pins UFF0/Q] -to [get_pins UFF1/D]
set_multicycle_path -hold 2 -from [get_pins UFF0/Q] -to [get_pins UFF1/D]

6.2 时序例外处理策略

6.2.1 伪路径（False Path）的合理使用

伪路径应谨慎使用，常见合法场景包括：

• 纯异步时钟域之间的路径
• 测试模式信号（正常功能下不变）
• 上电配置后不再变化的配置信号
• 异步复位/置位路径

示例：

tcl复制set_false_path -from [get_clocks USB_CLK] -to [get_clocks PCIE_CLK]
set_false_path -through [get_pins RST_SYNC*]

6.2.2 组合逻辑环的打断方法

组合逻辑环会导致STA无法收敛，必须打断：

tcl复制set_disable_timing -from S -to Z [get_cells UMUX0]

常见打断点选择原则：

• 选择反馈路径中最不关键的弧
• 优先打断控制路径而非数据路径
• 添加详细注释说明原因

6.3 跨时钟域约束实践

6.3.1 异步时钟域约束

对于完全异步的时钟域，必须切断时序分析：

tcl复制set_clock_groups -asynchronous -group {CLK_A} -group {CLK_B}

6.3.2 同步器路径约束

对两级同步器路径的特殊处理：

tcl复制set_max_delay -from [get_registers ASYNC_REG] -to [get_registers SYNC_REG1] 1.0
set_false_path -from [get_registers SYNC_REG1] -to [get_registers SYNC_REG2]

6.3.3 格雷码总线约束

异步FIFO的格雷码指针需要严格约束偏斜：

tcl复制set_max_delay -from [get_registers GRAY_REG*] -to [get_ports FIFO_WPTR*] \
  -datapath_only 0.2

7. 设计规则约束（DRC）与物理约束

7.1 电气规则约束

7.1.1 最大转换时间

防止信号边沿过缓导致功耗增加和逻辑错误：

tcl复制set_max_transition 0.5 [current_design]

7.1.2 最大电容负载

限制输出驱动的总电容：

tcl复制set_max_capacitance 1.0 [get_ports DRAM_DQ*]

7.1.3 最大扇出

防止驱动能力不足：

tcl复制set_max_fanout 20 [get_nets high_fanout_net]

7.2 物理实现约束

7.2.1 面积约束

设置芯片面积上限：

tcl复制set_max_area 1000

7.2.2 功耗约束

动态和静态功耗限制：

tcl复制set_max_dynamic_power 200mW
set_max_leakage_power 50mW

7.2.3 多电压域约束

定义电压区域和电平转换器：

tcl复制create_voltage_area -name VA1 -guard_band {5 5 5 5} \
  -coordinate {10 10 90 90}
set_level_shifter_threshold -voltage 0.8

8. 工程实践中的常见问题与解决方案

8.1 时钟约束常见错误

1. 缺失生成时钟约束：导致时序分析不准确，特别是PLL和分频器路径。

2. 过度约束时钟不确定性：浪费设计裕量，增加实现难度。

3. 忽略跨时钟域约束：产生大量虚假违例，掩盖真正问题。

解决方案：

• 使用check_timing命令检查时钟约束完整性
• 分阶段调整不确定性值（综合→布局→布线）
• 明确所有时钟域关系，添加必要约束

8.2 I/O约束典型问题

1. 输入/输出延迟方向错误：max/min设置颠倒导致严重时序问题。

2. 忽略虚拟时钟应用：当芯片I/O时钟与内部时钟不同步时。

3. 驱动/负载设置不合理：过于乐观导致实际板级问题。

解决方案：

• 建立检查清单，确认max/min方向
• 与系统团队确认接口时序要求
• 预留足够的板级裕量（通常增加20%）

8.3 时序例外滥用风险

1. 过度使用伪路径：可能掩盖真实的时序问题。

2. 多周期路径设置不当：导致保持时间违例。

3. 组合逻辑环未完全打断：STA无法收敛。

解决方案：

• 为每个例外添加详细注释说明原因
• 建立例外管理流程，定期review
• 使用report_exceptions验证约束效果

9. 工具使用技巧与报告分析

9.1 常用Tcl查询命令

1. 设计对象查询：

   tcl复制get_cells -hier *reg*  # 查找所有包含reg的单元
   get_pins -of [get_cells U1] -filter "direction==out"  # 获取U1的输出引脚


2. 时钟信息查询：

   tcl复制report_clock -skew -attributes [all_clocks]


3. 时序路径查询：

   tcl复制report_timing -from [get_registers REG1] -to [get_registers REG2]


9.2 时序报告关键指标

1. 建立时间裕量（Setup Slack）：

   code复制Startpoint: REG1 (rising edge-triggered flip-flop)
   Endpoint:   REG2 (rising edge-triggered flip-flop)
   Path Group: CLK_GROUP
   Slack:      0.25ns (MET)


2. 保持时间裕量（Hold Slack）：

   code复制Startpoint: REG3 (rising edge-triggered flip-flop)
   Endpoint:   REG4 (rising edge-triggered flip-flop)
   Path Group: CLK_GROUP
   Slack:      -0.12ns (VIOLATED)


3. 关键路径分析：

   code复制Point                                    Incr    Path
   ------------------------------------------------------
   clock CLK_MAIN (rise edge)              0.00    0.00
   REG1/CLK (DFF)                          0.00    0.00
   REG1/Q (DFF)                            0.35    0.35
   UAND1/A (AND2)                          0.05    0.40
   UAND1/Z (AND2)                          0.15    0.55
   REG2/D (DFF)                            0.05    0.60
   data arrival time                                  0.60
   clock CLK_MAIN (rise edge)             10.00   10.00
   clock uncertainty                       -0.15    9.85
   library setup time                      -0.20    9.65
   data required time                               9.65
   ------------------------------------------------------
   data required time                               9.65
   data arrival time                               -0.60
   slack                                          9.05


9.3 约束调试技巧

1. 约束覆盖检查：

   tcl复制report_constraint -all_violators


2. 约束有效性验证：

   tcl复制check_timing -verbose


3. 约束覆盖分析：

   tcl复制report_analysis_coverage


10. 项目实战经验分享

10.1 复杂时钟系统约束案例

某SoC项目包含以下时钟：

• 主时钟：200MHz（CPU）
• 衍生时钟：100MHz（总线）、50MHz（外设）
• 外部接口时钟：166MHz（DDR）、125MHz（PCIe）

约束策略：

1. 明确定义所有主时钟和生成时钟
2. 声明异步时钟域（CPU与PCIe）
3. 对DDR接口设置严格的输入输出延迟
4. 为时钟切换电路设置logically_exclusive

tcl复制# 主时钟定义
create_clock -name CLK_CPU -period 5 [get_ports clk_cpu]

# 生成时钟定义
create_generated_clock -name CLK_BUS -source [get_pins PLL/CLKOUT] \
  -divide_by 2 [get_pins DIV2/Q]

# 异步时钟声明
set_clock_groups -asynchronous -group {CLK_CPU CLK_BUS} \
  -group {CLK_PCIE}

# DDR接口约束
set_input_delay -clock CLK_DDR -max 1.5 [get_ports ddr_dq*]
set_output_delay -clock CLK_DDR -max 1.2 [get_ports ddr_dqs*]

10.2 跨时钟域设计约束经验

1. 明确CDC策略文档：记录所有跨时钟域信号和采用的同步方法。

2. 约束与验证匹配：

   • 两级同步器：设置max_delay和false_path
   • 异步FIFO：约束格雷码计数器偏斜
   • 握手信号：添加多周期约束

3. 验证完整性：

   tcl复制report_cdc -detail -verbose


10.3 低功耗设计约束要点

1. 多电压域约束：

   tcl复制create_voltage_area -name VA_CORE -power VDD_CORE -ground VSS
   set_level_shifter_strategy -bottom_up


2. 电源门控约束：

   tcl复制set_power_switch -name SW1 -domain PD1 \
     -control_port [get_ports pwr_ctrl] \
     -on_state {pwr_ctrl 1} -off_state {pwr_ctrl 0}


3. 状态保持约束：

   tcl复制set_retention -name RET1 -retention_power_net VDD_RET \
     -retention_ground_net VSS [get_cells SAVE_REG*]


11. 总结与进阶建议

11.1 高效约束设计原则

1. 完整性：覆盖所有时钟、I/O和特殊路径
2. 准确性：基于实际系统需求，避免过度约束
3. 可维护性：良好注释和组织结构
4. 可重用性：模块化约束，便于项目复用

11.2 学习路径建议

1. 基础阶段：

   • 掌握STA基本概念和SDC语法
   • 理解建立/保持时间原理
   • 练习基本时钟和I/O约束

2. 中级阶段：

   • 学习跨时钟域约束方法
   • 掌握时序例外处理技巧
   • 理解物理约束与时序的关系

3. 高级阶段：

   • 研究先进工艺下的时序挑战（如OCV、AOCV）
   • 掌握低功耗设计约束方法
   • 学习约束验证和调试技巧

11.3 推荐资源

1. 官方文档：

   • Synopsys Design Constraints (SDC) User Guide
   • PrimeTime User Guide

2. 经典书籍：

   • 《Static Timing Analysis for Nanometer Designs》
   • 《Advanced ASIC Chip Synthesis》

3. 实践平台：

   • 开源EDA工具（如OpenROAD）
   • FPGA开发套件（实践I/O约束）

在实际项目中，我深刻体会到良好的时序约束不仅是工具能接受的语法，更是设计意图的精确表达。建议初学者从简单设计开始，逐步增加复杂度，同时养成检查约束完整性和合理性的习惯。记住，约束不是一成不变的，需要随着设计阶段不断调整和优化。
