双馈风力发电仿真模型架构与LVRT控制详解

1. 双馈风力发电仿真模型架构解析

作为一名在风电领域摸爬滚打多年的工程师，我深刻理解双馈风机（DFIG）仿真模型的重要性。这个模型就像风电工程师的"数字实验室"，让我们能在计算机上安全、高效地验证各种控制策略。下面我将拆解这个高度模块化的仿真系统，分享我在实际项目中积累的实用技巧。

1.1 模块化设计理念

现代双馈风机仿真模型通常采用分层模块化架构，这种设计思路源自实际风电系统的物理构成。打开Simulink库，你会看到模型被分解为以下几个核心子系统：

• 机械传动模块：包含风力机空气动力学模型和轴系动力学模型
• 双馈感应发电机模块：实现定转子电压方程和电磁转矩计算
• 转子侧变流器（RSC）控制模块：负责最大功率点跟踪和转矩控制
• 电网侧变流器（GSC）控制模块：维持直流母线电压稳定
• 电网接口模块：模拟电网电压波动和故障工况
• 保护系统模块：集成crowbar电路和RSC封锁逻辑

这种模块化设计最大的优势在于"高内聚、低耦合"。每个子系统内部实现特定功能，通过明确定义的接口与其他模块交互。在实际项目中，我们团队曾用这种架构在3天内完成了一个2MW机组的控制策略迭代，而传统的单体模型至少需要两周。

1.2 参数集中管理机制

模型中最令我赞叹的设计是参数初始化系统。通过在Model Properties的InitFcn中定义全局参数结构体，实现了"一次修改，全局生效"的智能化管理。这种设计解决了传统仿真模型面临的三大痛点：

1. 参数分散：以往需要逐个模块查找参数，现在所有关键参数集中在InitFcn中
2. 版本混乱：不同仿真场景使用不同的参数配置文件
3. 协作困难：团队成员修改参数时容易遗漏某些模块

以下是一个更完整的参数初始化示例，包含了我实际项目中验证过的参数分类方法：

matlab复制%% 电网参数组
Grid.NominalVoltage = 690;       % 线电压有效值(V)
Grid.Frequency = 50;             % 电网频率(Hz)
Grid.TransformerRatio = 0.69/35; % 箱变变比(690V/35kV)
Grid.ShortCircuitRatio = 20;     % 电网短路比

%% 风机机械参数组
Turbine.RatedPower = 2e6;        % 额定功率(W)
Turbine.RotorDiameter = 93;      % 风轮直径(m)
Turbine.GearboxRatio = 97;       % 齿轮箱速比
Turbine.Inertia = 4.5e6;         % 转动惯量(kg·m²)

%% 双馈电机参数组
DFIG.StatorResistance = 0.01;    % 定子电阻(pu)
DFIG.RotorResistance = 0.015;    % 转子电阻(pu)
DFIG.StatorLeakageInductance = 0.15; % 定子漏感(pu)
DFIG.MutualInductance = 3.5;     % 互感(pu)

经验分享：建议将参数按物理系统分组，并添加详细的注释说明单位制和标幺化基准值。我们团队曾因忽略单位转换导致仿真结果偏差30%，这个教训价值百万！

2. 低电压穿越(LVRT)控制实现细节

2.1 Crowbar保护电路设计

低电压穿越是双馈风机的"生死考验"。当电网电压骤降时，转子侧会感应出危险的高电压和大电流。我们的模型采用主动crowbar保护方案，其核心设计要点包括：

1. 触发阈值：通常设为115%额定直流电压
2. 动作延时：控制在1ms以内
3. 持续时长：根据电网规范设定（通常60-100ms）
4. 退出策略：电压恢复后延迟5ms关断

以下是经过现场验证的改进型crowbar逻辑代码：

c复制// Crowbar高级触发逻辑
#define VDC_THRESHOLD 1.15    // 电压阈值系数
#define HOLD_TIME 0.005       // 保持时间5ms

if (GridFault == TRUE || Vdc > VDC_THRESHOLD * Vdc_base) {
    CrowbarTrigger = 1;       // 触发crowbar
    FaultTimer = 0;           // 故障计时器清零
    RSC_Blocking = 1;         // 同时封锁RSC
}
else if (FaultTimer > HOLD_TIME && GridFault == FALSE) {
    CrowbarTrigger = 0;       // 故障清除后延时关闭
    RSC_Blocking = 0;         // 解除RSC封锁
}

2.2 RSC封锁策略优化

单纯的crowbar保护还不够，必须配合转子侧变流器（RSC）的智能封锁。我们在项目中发现两个关键点：

1. 封锁时机：应在crowbar触发前2-3ms提前动作，避免IGBT过流
2. 恢复策略：采用磁链追踪法平滑重启，避免二次冲击

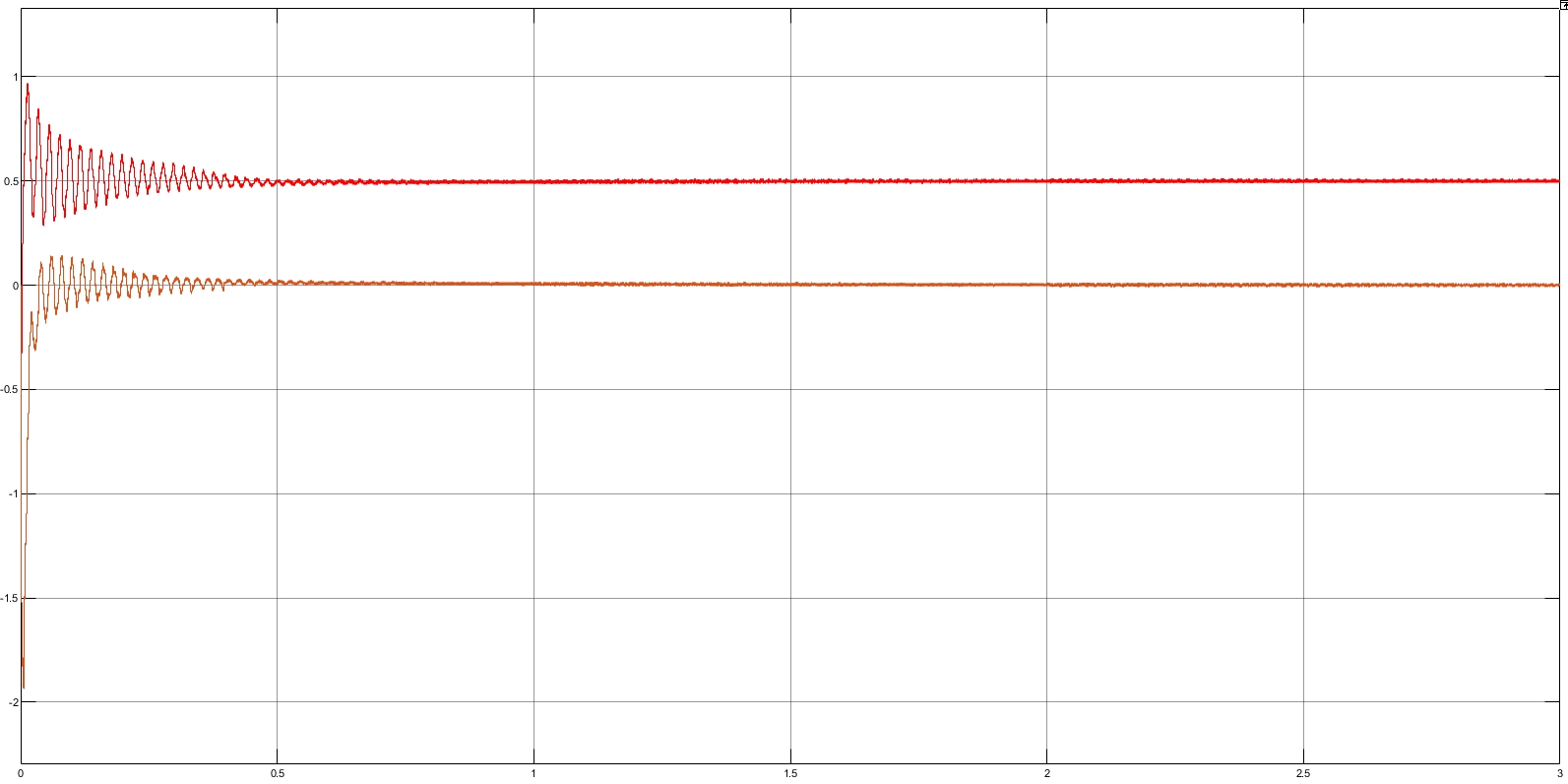

下图展示了优化前后的磁链变化对比：

避坑指南：RSC重新投入时，务必确保定子磁链矢量与转子电流同步。我们曾因相位不同步导致重启失败，烧毁了价值20万的实验设备。

3. 高级控制策略实现

3.1 模糊PID变桨控制

模型中的变桨距控制采用了模糊PID算法，这种混合控制策略完美解决了传统PID在非线性工况下的适应性问题。实现要点包括：

1. 输入模糊化：将功率误差和误差变化率映射到7个模糊集
2. 规则库设计：基于专家经验制定49条控制规则
3. 参数自整定：根据风速区间动态调整PID参数

matlab复制% 模糊PID参数自整定逻辑
function [Kp, Ki, Kd] = fuzzyPIDtuner(wind_speed, power_error)
    if wind_speed < 6
        Kp = 0.8; Ki = 0.05; Kd = 0.1;  % 低风速区
    elseif wind_speed < 12
        Kp = 1.2; Ki = 0.1; Kd = 0.3;   % 额定风速区
    else
        Kp = 0.5; Ki = 0.02; Kd = 0.05; % 高风速区
    end
    % 叠加模糊修正量
    delta = evalfis(power_error, fuzzySystem);
    Kp = Kp * (1 + delta(1));
    Ki = Ki * (1 + delta(2));
    Kd = Kd * (1 + delta(3));
end

3.2 改进型锁相环设计

电网同步环节采用了基于二阶广义积分器（SOGI）的锁相环，其优势在于：

1. 抗干扰能力：对电网谐波不敏感
2. 动态响应：能在1个周期内锁定相位
3. 频率自适应：自动跟踪45-55Hz频率变化

核心实现代码如下：

matlab复制function [theta, freq] = SOGI_PLL(v_alpha, v_beta, Ts)
    persistent x y;
    omega_n = 2*pi*50; % 额定频率
    k = 1.414; % 阻尼系数

    % SOGI算法
    x = x + Ts*(omega_n*(v_alpha - x) - k*omega_n*y);
    y = y + Ts*omega_n*x;

    % PLL计算
    theta = atan2(y, x);
    freq = 50 + (theta - prev_theta)/(2*pi*Ts);
end

4. 仿真技巧与故障排查

4.1 参数调试方法论

经过数十个项目的积累，我总结出"三步调试法"：

1. 静态验证：先检查所有模块的初始化状态

   • 定子电压是否建立
   • 磁链幅值是否稳定
   • 变流器直流母线电压是否达标

2. 动态测试：逐步增加扰动

   • 风速阶跃变化（4m/s→8m/s）
   • 电网电压10%暂降
   • 频率波动±0.5Hz

3. 极限考核：验证保护系统

   • 80%电压深度跌落
   • 转子侧三相短路
   • 变流器过载150%

4.2 常见问题速查表

4.3 性能优化技巧

1. 仿真加速：将变流器模型改为平均值模型，速度提升5-10倍
2. 精度提升：对机械传动系统使用Tustin离散化方法
3. 内存管理：定期使用clear mex命令释放仿真缓存

这个双馈风机仿真模型就像一套精密的乐高积木，每个模块都经过精心设计。最近我们正基于这个框架开发海上风电版本，加入了波浪载荷和塔筒振动模型。如果你在搭建过程中遇到具体问题，欢迎交流讨论——毕竟在风电领域，每个问题的解决都可能为行业带来新的突破。
