1. 硬件接线：从圆头编程口到可靠通信
搞工控的朋友都知道，三菱FX系列PLC那个圆头编程口（官方叫法为MINI-DIN8）简直就是个让人又爱又恨的存在。这个接口的物理规格和早期的PS/2键盘接口很像，但针脚定义完全不同。我见过不少新手直接把PS/2线插上去，结果当然是一阵青烟——这种学费咱们能不交就不交。
1.1 SC-09编程电缆的玄机
原装SC-09电缆内部其实是个电平转换器，它完成了RS-422信号（PLC侧）到RS-232信号（PC侧）的转换。市面上几十块的仿制品大多省略了这个转换电路，直接导线直连，这就导致通信距离超过3米就大概率出现数据丢包。我个人的经验是：如果项目现场布线距离较长，宁可多花300块买原装线，也比后期调试时抓狂强。
接线时需要特别注意这几个关键点：
- 2脚（RDA）：接收数据线（PLC→PC），对应DB9头的2脚
- 3脚（SDA）：发送数据线（PC→PLC），对应DB9头的3脚
- 5脚（SG）：信号地，必须与DB9头的5脚可靠连接
重要提示：很多仿制线为了节省成本，地线只用细如发丝的导线，这是通信不稳定的罪魁祸首。建议自己用焊锡加固地线连接点，我习惯用热缩管再做一层绝缘保护。
1.2 USB转串口的选型陷阱
现在的新款笔记本几乎都取消了原生串口，USB转串口模块就成了刚需。但市面上从9.9包邮到300+的工业级模块鱼龙混杂，这里分享我的踩坑经验：
- 芯片选型：FTDI芯片的稳定性最好（如FT232RL），实测连续工作72小时无丢包。某宝上标榜"工业级"的CH340芯片模块，在电磁干扰大的环境下会出现死机。
- 驱动兼容性：Windows系统建议安装厂商提供的驱动，而不是系统自动识别的通用驱动。我遇到过Win10自动更新后导致波特率偏差的诡异问题。
- 波特率校准：用示波器测量实际波特率，9600波特率下偏差超过3%就会导致通信失败。某品牌模块实测发送9600，实际是9531，这就是为什么有些配置看起来正确却通信失败的原因。
图：三菱FX PLC编程口与DB9接线的标准定义（注意2、3脚交叉）
2. LabVIEW串口配置的魔鬼细节
LabVIEW的VISA驱动确实强大，但配置不当就是灾难现场。去年我给某汽车厂做设备改造时，就遇到过因为一个参数设置错误导致整条生产线停机的惨案——这个教训价值百万，今天免费分享给大家。
2.1 参数配置的底层逻辑
三菱FX系列PLC的串口协议其实是个"强迫症患者"，参数必须完全匹配：
- 波特率9600：这是FX系列的标准速率，虽然理论上支持最高115200，但实际使用中9600最稳定
- 数据位7：与多数设备默认的8数据位不同，这是MC协议的特殊要求
- 偶校验（Even）：三菱的校验机制很严格，None模式直接拒绝响应
- 停止位1：与大多数串口设备一致

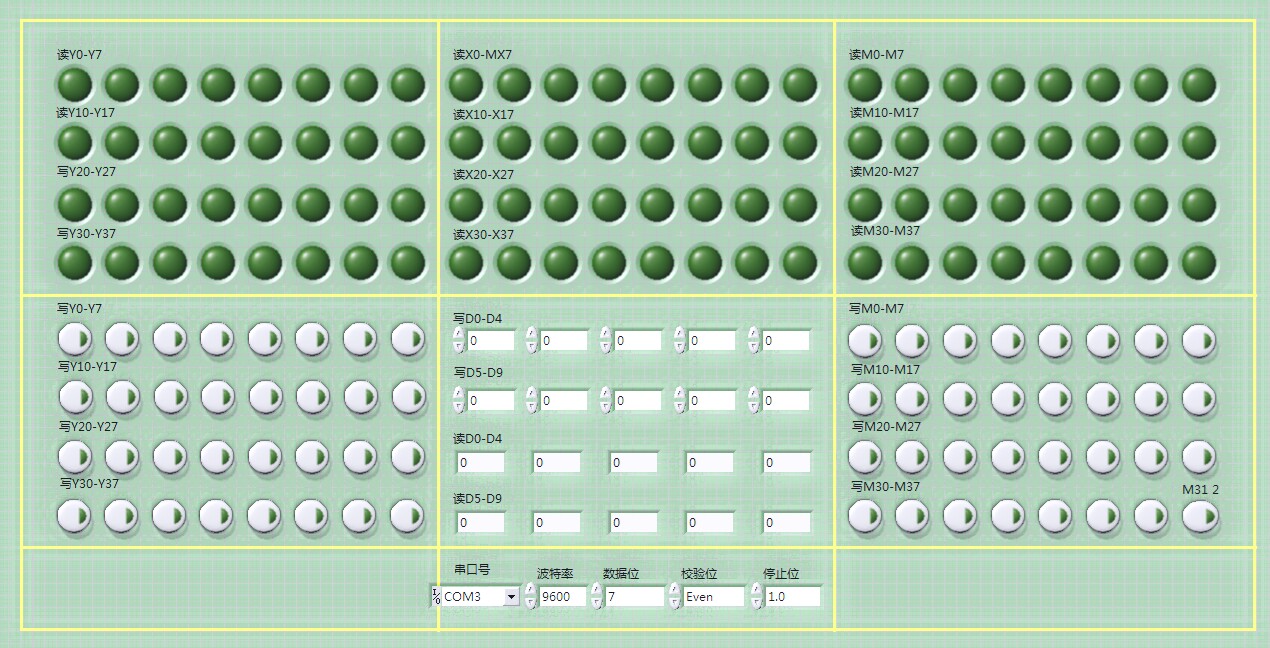

在LabVIEW中配置时，建议按以下步骤操作：
- 在前面板放置VISA资源名称控件，自动识别可用串口
- 拖入VISA Configure Serial Port VI
- 参数设置必须严格按照以下组合：
text复制
波特率：9600 数据位：7 校验位：Even 停止位：1 流控制：None
2.2 容易被忽视的超时设置
很多人只关注基本参数，却忽略了VISA Configure Serial Port VI的超时（Timeout）设置。默认的10000ms在工业现场往往太长了，我的经验值是：
- 读取超时：2000ms（足够PLC完成响应）
- 写入超时：500ms（指令发送本身很快）
血泪教训：某次因为没设超时，PLC故障时LabVIEW界面直接卡死，操作员误以为是电脑死机强行重启，导致生产数据丢失。正确的做法是在While循环外加超时错误处理机制。
3. MC协议指令的构造艺术
三菱的MC协议就像一套精密密码，错一个字符就全盘皆输。我整理了十年工控生涯中最常用的几种指令模板，保证你看了就能用。
3.1 指令结构解剖
以读取D100寄存器为例，完整指令帧为：
02 30 46 52 30 31 30 30 30 32 03 37
让我们像法医解剖一样拆解这个指令：
- STX（02H）：起始符，相当于敲门说"我要开始说话了"
- 站号（30H）：ASCII码的"0"，表示站号0
- 命令码（46 52H）：ASCII码"FR"，代表读取命令
- 地址域（30 31 30 30H）：
- "0100"对应D100的地址（注意：D寄存器地址=100×2=200=00C8H）
- 但协议要求用ASCII表示，所以把00C8H拆成"00C8"再转ASCII
- 数据长度（30 32H）：ASCII码"02"，表示读取2个字
- ETX（03H）：结束符，相当于说"我说完了"
- 校验码（37H）：前面所有字节的异或结果
3.2 LabVIEW中的指令生成技巧
在LabVIEW中构造这样的指令需要点小技巧，这是我的独门秘方：
-
STX生成：
labview复制用十六进制常量输入02，通过Type Cast转换为字符串 -
地址转换：
labview复制D寄存器地址 = (寄存器编号 × 2) 转十六进制 → 补零到4位 → 转ASCII 例如D100：100×2=200 → C8H → 00C8 → "30 30 43 38" -
异或校验计算：
labview复制用For循环遍历每个字符的ASCII码，初始值为0，连续进行异或运算 最后结果转两位ASCII（如37H → "33 37"） -
完整帧组装：
labview复制
用字符串连接函数按顺序拼接： STX + 站号 + 命令码 + 地址 + 数据长度 + ETX + 校验码

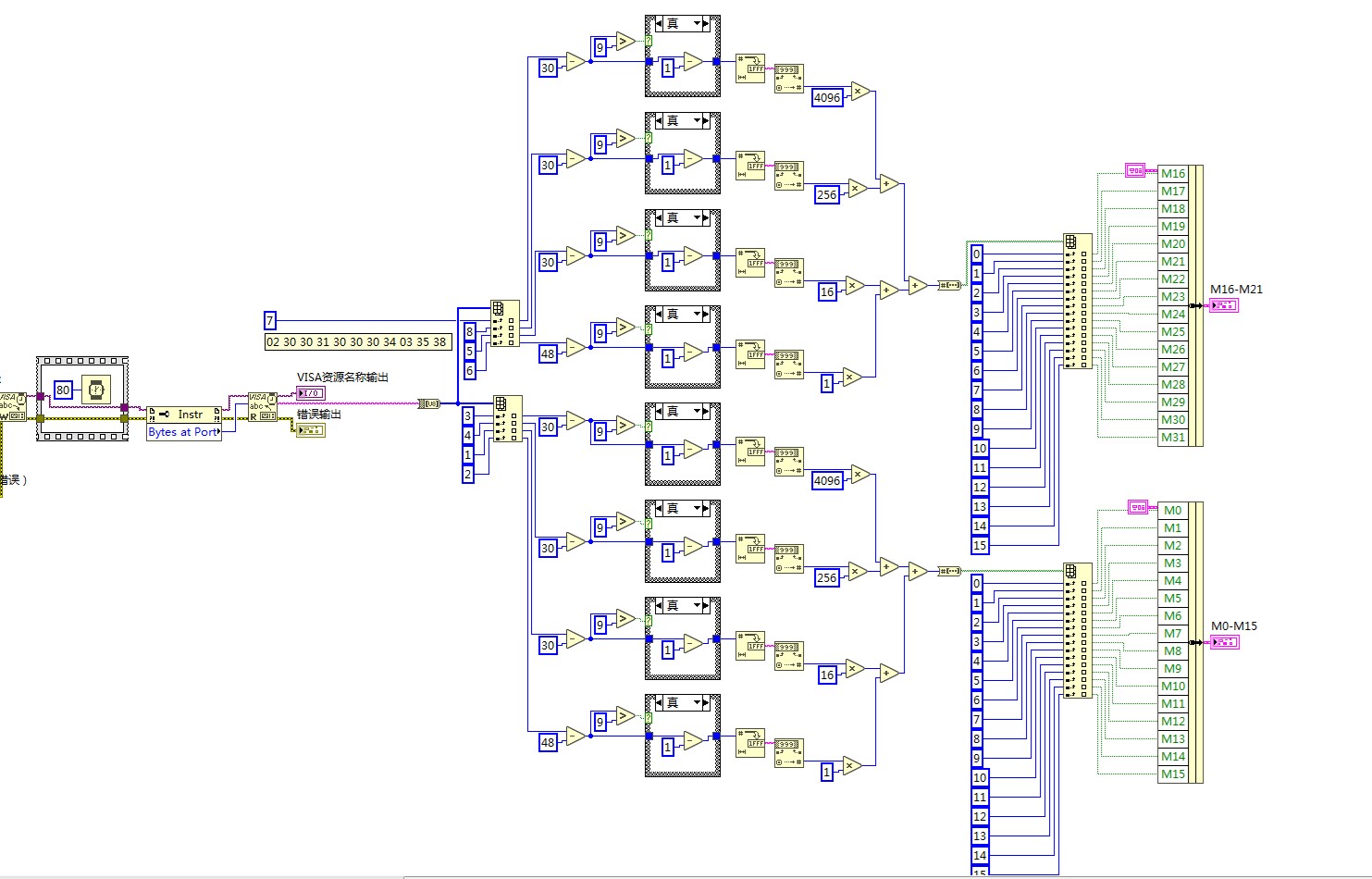

图：LabVIEW中构造MC协议指令的典型程序框图
4. 数据解析的实战技巧
收到PLC响应后的数据处理，就像拆解俄罗斯套娃，需要层层剥离。以典型的读取响应为例，我们可能收到如下数据：
02 30 30 43 38 30 31 32 41 03 36
4.1 响应帧结构解析
-
去除帧头帧尾：
- 去掉开头的STX（02H）和结尾的ETX（03H）+校验码
- 剩余："30 30 43 38 30 31 32 41"（ASCII形式）
-
数据拆分：
- 每4个ASCII字符为一组实际数据
- "30 30 43 38" → "00C8"（D100的值）
- "30 31 32 41" → "012A"（D101的值）
-
进制转换：
- 用LabVIEW的"Hexadecimal String to Number"函数转换
- "00C8" → 200（十进制）
- "012A" → 298（十进制）
4.2 错误处理机制
工业现场必须考虑各种异常情况，我的程序里一定会包含这些处理：
-
响应超时检测：
labview复制在VISA Read前添加Elapsed Time函数 超过设定时间（如2000ms）立即报错 -
帧校验：
labview复制
重新计算接收数据的异或校验值 与帧尾的校验码比对，不一致则丢弃 -
数据有效性检查：
labview复制对读取的数值设置合理范围（如0-1000） 超出范围视为传感器故障

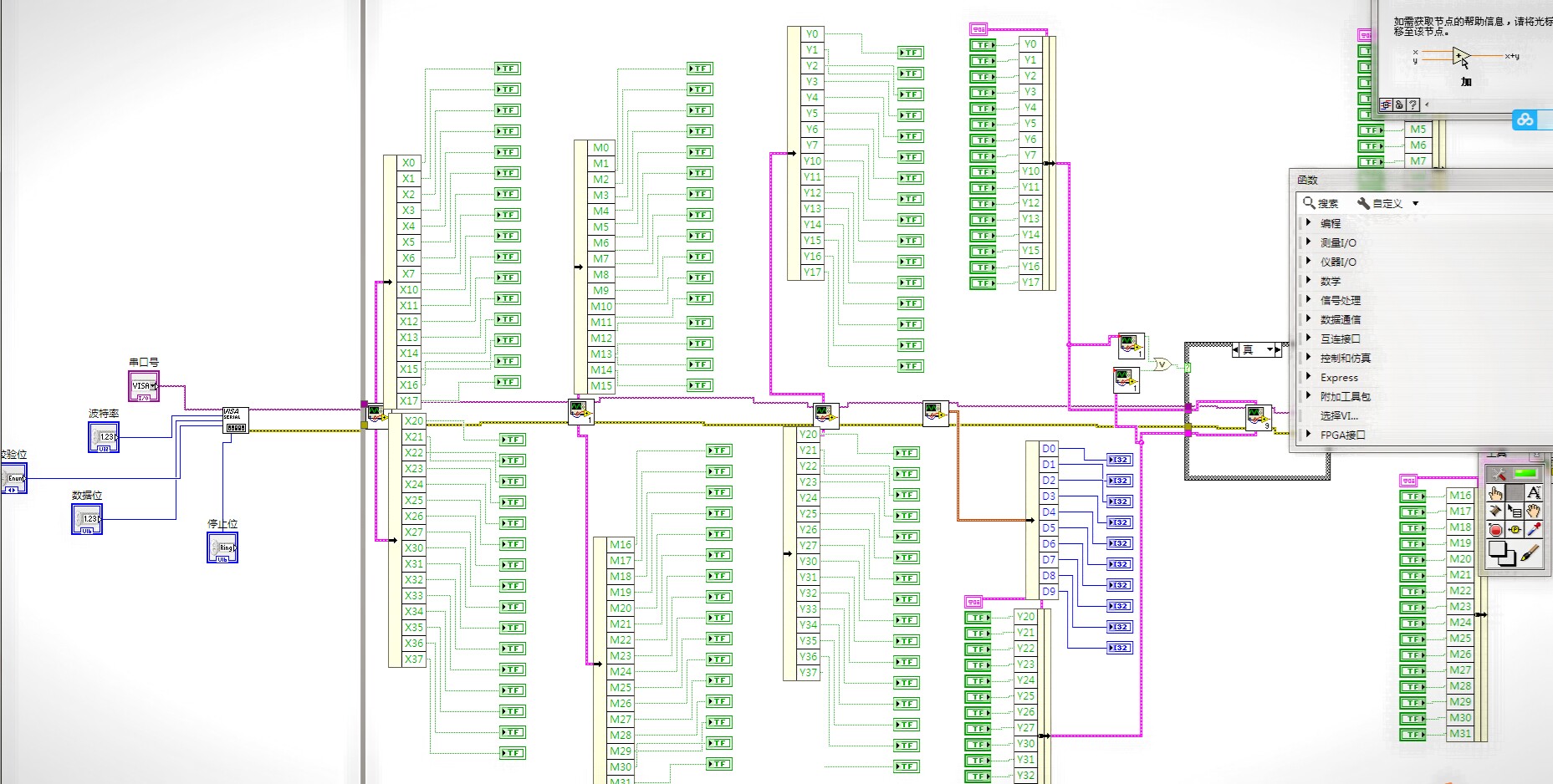

图：LabVIEW中解析PLC响应数据的典型流程
5. 调试排错实战宝典
即使按照上述步骤操作，实际调试中还是会遇到各种妖魔鬼怪。下面是我整理的"故障百科全书"，帮你见招拆招。
5.1 常见故障速查表
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 完全无响应 | 接线错误 | 用万用表测2-3脚间电阻，正常应为∞ |
| 收到乱码 | 波特率不匹配 | 用串口助手发送AT指令测试 |
| 校验错误 | 站号设置错误 | 确认PLC参数中的站号设置 |
| 数据错位 | 地址计算错误 | 检查D寄存器地址是否×2再转Hex |
| 间歇性通信中断 | 地线接触不良 | 用示波器查看信号地是否稳定 |
5.2 高级调试技巧
-
串口监听法：
在PLC与电脑间串联一个USB转串口模块，用第三方工具（如AccessPort）监控原始数据流。这样能直观看到是谁没发送或没响应。 -
指令注入测试：
先用串口助手手动发送指令（如02 30 46 52 30 31 30 30 30 32 03 37），确认PLC能否正常响应，排除LabVIEW程序问题。 -
示波器诊断：
观察TXD/RXD信号波形，健康的信号应该方波清晰，上升沿陡峭。如果出现圆角或振铃，说明线路阻抗不匹配。
实战经验：某次遇到通信时好时坏的问题，最后发现是SC-09电缆的屏蔽层没接。工业现场变频器干扰大，屏蔽层必须两端接地（PLC端和电脑端）。
6. 性能优化与高级应用
基础通信搞定后，咱们可以玩点高阶操作，让你的系统更加专业高效。
6.1 批量读取优化技巧
频繁读取单个寄存器效率太低，我的方案是：
-
地址连续时：
text复制
修改数据长度字段，一次性读取多个寄存器 例如：读取D100-D109 → 数据长度设为10（0AH） -
地址不连续时：
text复制
用位掩码方式读取多个D寄存器 三菱的BR指令可以实现非连续地址批量读 -
缓存机制：
labview复制
用移位寄存器实现数据缓存 非关键数据每5秒读取一次，降低PLC负担
6.2 写操作的安全防护
写PLC寄存器是高风险操作，必须做好防护：
-
双重确认：
labview复制
重要参数写入前弹出确认对话框 同时需要输入管理员密码 -
数值限制：
labview复制
在写入前程序自动检查数值范围 超出合理范围自动拒绝执行 -
日志记录：
labview复制
每次写操作都记录到本地文件 包含时间、操作者、修改前/后值
这套LabVIEW与三菱PLC的通信方案，经过汽车制造、食品包装、电子装配等多个行业的实战检验。最长的已经无故障运行超过1800天，稳定性堪比瑞士手表。记住，好的工业通信程序不仅要能工作，更要能在恶劣环境下长期可靠工作。
