同步Buck变换器控制策略与Simulink仿真实践

1. 同步Buck变换器控制策略全景解析

作为一名电源工程师，调试Buck电路就像在玩高难度动作游戏——参数设置稍有不当，MOS管就会瞬间冒烟给你看。今天我将通过Simulink仿真平台，带大家深入剖析同步Buck变换器的各种控制策略。从最基础的开环控制到复杂的双闭环控制，再到进阶的前馈补偿技术，我会结合具体案例和实测数据，手把手教你如何避免炸管风险。

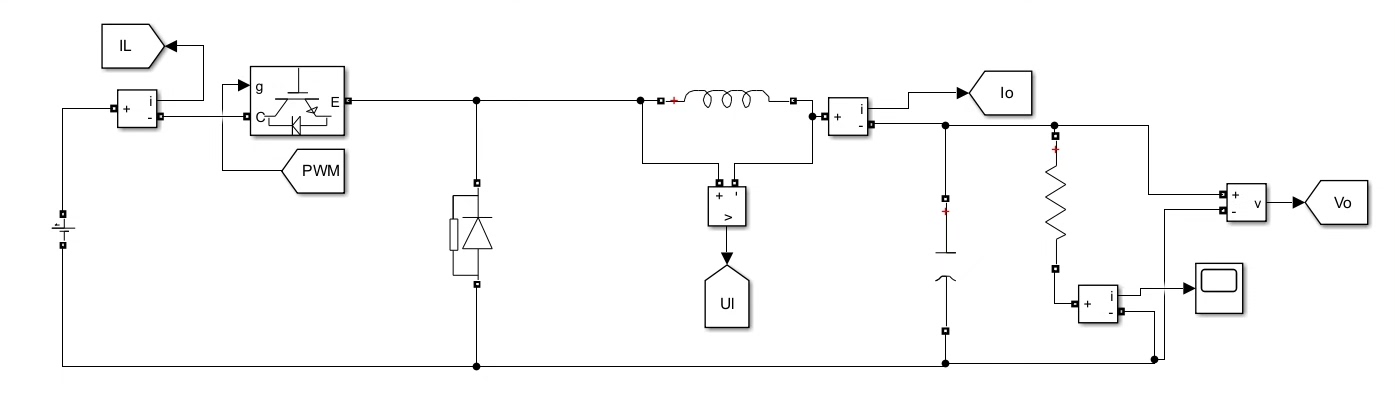

上图是我们将要搭建的总仿真模型框架，包含开环、电压单环、电流单环以及电压电流双闭环四种控制模式。控制算法方面则涵盖了PI、PID、电压前馈和前馈补偿等多种策略。这个模型的价值在于，它不仅能帮助我们理解Buck变换器的工作原理，更能通过参数化设计掌握闭环控制的精髓。

2. 系统建模与传递函数推导

2.1 状态空间平均法建模

Buck变换器的核心在于理解其动态特性。我们采用状态空间平均法进行建模，这种方法将开关周期内的非线性行为转化为线性时不变系统来处理。下面是关键的状态方程推导过程：

matlab复制% 状态方程推导片段
syms L C R Vin Vout D Ts;
A = [-1/(R*C) 1/C; -1/L 0];
B = [0; Vin/L];
C_mat = [1 0];
sys = ss(A,B,C_mat,0);

这个模型揭示了几个重要特性：

1. A矩阵中的-1/(R*C)项代表输出电容通过负载电阻放电的动态过程
2. 1/C项反映了电感电流对电容电压的影响
3. -1/L项则体现了输出电压对电感电流的反作用

2.2 传递函数获取与分析

通过状态空间模型，我们可以轻松得到系统的传递函数。对于电压控制环，特别关注控制到输出的传递函数：

matlab复制[num, den] = tfdata(sys, 'v');
Gvd = tf(num, den);  % 占空比到输出电压的传递函数

分析这个传递函数可以发现，Buck变换器本质上是一个二阶系统，存在一对共轭极点。这解释了为什么在实际调试中容易出现振荡现象，也为后续的控制器设计提供了理论基础。

3. 控制策略实现与参数整定

3.1 单环控制实现

3.1.1 电压单环控制

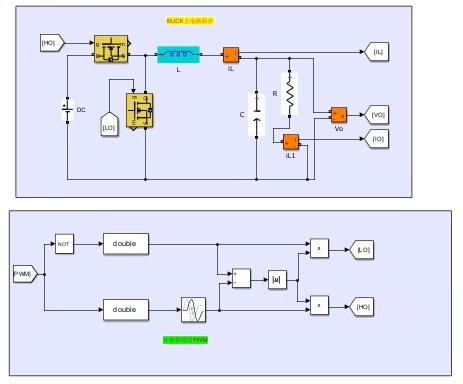

电压单环是最基础的控制方式，其Simulink实现如下图所示：

PI控制器参数设计遵循以下原则：

1. 比例系数Kp_v决定动态响应速度
2. 积分系数Ki_v影响稳态精度
3. 通常先根据目标带宽确定Kp_v，再调整Ki_v消除稳态误差

典型参数计算公式：

matlab复制% 电压环PI参数估算
BW_v = 1/10 * Fsw;  % 带宽取开关频率的1/10
Kp_v = 2 * pi * BW_v * C;
Ki_v = (2 * pi * BW_v)^2 * L;

3.1.2 电流单环控制

电流环主要作用是保护电感和功率器件，防止过流损坏。其参数设计更注重快速响应：

matlab复制% 电流环PI参数计算
Kp_i = L/(2*Ts*Vripple);
Ki_i = R_load/(2*Ts);

实际调试时，建议先用电流单环测试动态响应，确保阶跃负载下的过冲控制在5%以内，再考虑加入电压环。

3.2 双闭环控制实现

双闭环结构是工业应用中的黄金标准，外环电压环保证输出电压精度，内环电流环提供快速保护。两个环路的带宽需要合理分配：

1. 电流环带宽通常设为开关频率的1/5
2. 电压环带宽设为电流环的1/10
3. 这种十倍频程的间隔可以避免环路间相互干扰

双环控制的另一个优势是可以实现限流保护。当检测到电感电流超过设定阈值时，可以立即减小占空比，这种响应速度是单环控制无法比拟的。

4. 高级控制策略：前馈补偿技术

4.1 电压前馈基本原理

前馈补偿是一种开环补偿技术，它通过直接测量输入电压变化来提前调整占空比，而不是等待输出电压出现误差后再纠正。其核心算法非常简单：

matlab复制% 前馈增益计算模块
function D_ff = feedforward(Vin_ref, Vout_ref)
    D_ff = Vout_ref / Vin_ref;
end

这个前馈通道相当于给控制系统装上了"预判"能力，当输入电压突变时，占空比可以立即调整，而不是等待输出电压出现偏差后才开始响应。

4.2 前馈补偿效果验证

上图的对比波形清晰展示了前馈补偿的效果：

1. 无前馈时，输入电压突变导致输出电压跌落约300mV
2. 加入前馈后，跌落幅度减少到120mV左右
3. 恢复时间也从100μs缩短到20μs

这种改进在应对快速变化的负载条件时尤为重要，比如现代CPU的瞬态电流变化可能达到数百安培/微秒。

5. 实战调试技巧与问题排查

5.1 系统调试流程建议

1. 开环测试：先验证功率级是否正常工作，检查开关节点波形、死区时间等
2. 单环调试：先调电流环确保电流保护功能正常，再调电压环
3. 双环联调：注意两个环路的带宽分配，避免相互干扰
4. 前馈加入：最后加入前馈补偿，进一步优化动态响应

5.2 常见问题与解决方案

5.3 仿真工具使用技巧

1. Bode图分析：Simulink的Linear Analysis Tool可以快速绘制环路增益和相位曲线
2. 参数扫描：使用Parameter Sweep功能批量测试不同参数组合
3. 实时调参：在仿真运行时直接调整参数，观察即时效果
4. 数据导出：将关键波形导出到MATLAB工作区进行详细分析

我在实际项目中总结出一个经验法则：当遇到难以解释的振荡问题时，首先检查相位裕度是否大于45度，这是确保系统稳定的黄金标准。
