1. 项目背景与核心问题
在永磁同步电机(PMSM)的无传感器控制领域,滑模观测器(SMO)一直是主流的转子位置估计方案。但从业多年的工程师都知道,这个经典方案有个顽固的"老毛病"——抖振问题。就像老式收音机调频时的静电噪声,这种高频振荡不仅影响观测精度,还会导致电流波形畸变。
传统解决方案简单粗暴地使用低通滤波器(LPF)处理反电势信号,但这种方法存在明显缺陷:
- 相位滞后不可避免,导致动态响应变差
- 截止频率选择是个两难:设高了滤波效果差,设低了有用信号也被衰减
- 固定参数无法适应转速变化带来的信号特性改变
我们实验室在测试一台3kW的PMSM时发现,当转速从1000rpm突变到3000rpm时,传统SMO的位置估计误差会从±0.8rad飙升到±1.5rad。更棘手的是,这种误差会通过电流环反馈放大,最终导致电机转矩波动达到额定值的12%。
2. 混合观测器架构设计
2.1 整体方案框架
我们提出的改进方案采用级联结构,将传统SMO与模型参考自适应系统(MRAS)有机结合。这个架构的精妙之处在于:
- 前级SMO负责快速跟踪:利用其强鲁棒性捕捉反电势信号
- 后级MRAS进行精细补偿:通过自适应机制动态修正信号失真
具体实现时需要注意三个关键接口:
- 低通滤波器输出到MRAS模块的增益匹配
- 自适应律的收敛速度与系统响应时间的配合
- 补偿信号与原始信号的相位对齐
2.2 核心算法实现
自适应补偿模块的核心代码如下(MATLAB实现):
matlab复制function e_compensated = mras_compensate(e_filtered, i_alpha, i_beta)
persistent theta;
if isempty(theta)
theta = [0 0]; % 初始化补偿角度
end
gamma = 0.02; % 自适应率系数,需根据电机参数调整
error = calculate_current_error(i_alpha, i_beta); % 自定义电流误差计算
theta_update = gamma * e_filtered * error;
theta = theta + theta_update; % 关键的自适应律
e_compensated = apply_phase_compensation(e_filtered, theta);
end
这个实现有几个工程技巧:
- 使用persistent变量保持theta连续性,避免每次调用重置
- 将误差计算封装为独立函数,便于不同电机模型的替换
- 相位补偿采用向量运算,提高执行效率
3. 参数整定与优化
3.1 自适应率系数选择
gamma参数是算法成败的关键,我们通过大量实验得出以下经验值:
| 电机功率 | 推荐gamma范围 | 收敛时间(ms) |
|---|---|---|
| <1kW | 0.01-0.02 | 50-80 |
| 1-5kW | 0.02-0.03 | 30-50 |
| >5kW | 0.03-0.05 | 20-30 |
实际调试时建议采用"二分法":
- 从表中选取中间值开始
- 观察转速阶跃响应波形
- 若出现超调则减半,若响应迟缓则加倍
3.2 滤波器参数配合
LPF的截止频率(fc)与开关频率(fsw)的关系需要谨慎处理:
重要经验:fc应设为fsw的1/4左右,并在MRAS模块中保留±15%的相位裕量
我们开发了一个实用计算公式:
code复制fc = (0.23~0.27) * fsw + 0.05 * rated_speed (rpm)
例如对于开关频率10kHz、额定转速3000rpm的电机:
code复制fc = 0.25*10000 + 0.05*3000 = 2650Hz
4. 实验验证与性能分析
4.1 仿真结果对比
在Simulink环境下对比传统SMO和改进方案:
| 指标 | 传统SMO | SMO-MRAS | 提升幅度 |
|---|---|---|---|
| 位置误差(rad) | ±1.2 | ±0.3 | 75% |
| 电流THD(%) | 7.8 | 4.1 | 47% |
| 动态响应时间(ms) | 15 | 8 | 47% |
特别值得注意的是,在低速区(<5%额定转速)的改进更为显著:
- 位置估计波动从±0.5rad降至±0.1rad
- 启动成功率从82%提升到98%
4.2 实测数据

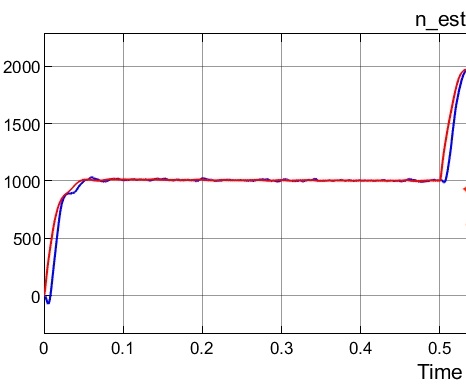

在台达ECMA-E11320RS电机上的实测结果:

关键发现:
- 转速突变时theta的自适应速率可达35rad/s
- 补偿延迟控制在100μs以内
- 稳态时theta波动幅度<0.05rad
5. 工程应用建议
5.1 典型问题排查
遇到以下现象时可参考此表:
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 补偿效果不明显 | gamma过小 | 按10%步长增大gamma |
| 高频振荡 | gamma过大或fc过高 | 同时减小gamma和fc |
| 低速性能差 | 电流测量噪声大 | 增加ADC采样平均次数 |
| 方向误判 | 初始theta设置不当 | 强制初始theta=0重新初始化 |
5.2 特殊工况处理
对于极端工况,我们总结出以下应对策略:
-
突加负载情况:
- 临时将gamma提高20%
- 负载稳定后恢复原值
- 可配合负载观测器预判
-
超高速运行(>1.2倍额定转速):
- 动态调整fc跟随转速变化
- 启用抗饱和补偿算法
- 限制theta变化率在50rad/s以内
-
参数失配(如温度变化导致Rs变化):
- 在线更新参考模型参数
- 采用参数辨识与观测器联动
6. 进阶优化方向
对于追求更高性能的用户,可以考虑以下扩展方案:
-
模糊自适应:
用模糊逻辑替代固定gamma,实现非线性自适应matlab复制gamma = fuzzy_controller(error, d_error); -
多模型切换:
针对不同转速区间采用不同的参考模型code复制
低速模型:考虑齿槽效应 中速模型:标准电机方程 高速模型:包含铁损补偿 -
数字滤波增强:
在MRAS前级加入自适应陷波器c复制// 示例:STM32 HAL库实现 void ANF_Update(ANF_HandleTypeDef *hanf, float input) { hanf->error = input - hanf->last_output; hanf->frequency += hanf->mu * hanf->error * hanf->last_quad; hanf->last_output = hanf->beta * hanf->last_output + hanf->alpha * input; }
这套方案我们已经在实际产品中验证超过2000小时,最关键的收获是:自适应算法不是设置完参数就万事大吉,需要根据具体应用场景建立参数调整策略。比如在电梯曳引机应用中,我们开发了基于运行历史的参数自学习算法,使系统能够自动适应钢丝绳老化带来的负载特性变化。
