AutoSAR OS核心机制与汽车电子实时系统设计

1. OS 简介

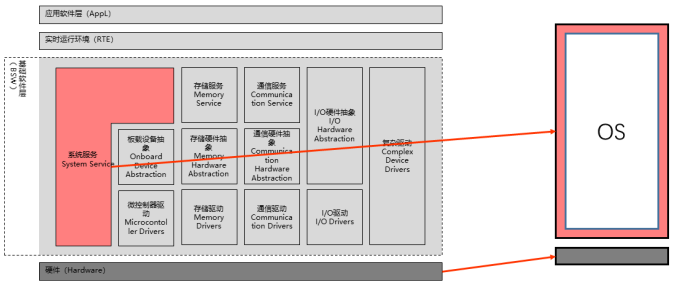

在汽车电子领域，操作系统（OS）扮演着至关重要的角色。AutoSAR OS作为系统服务层的重要组成部分，其设计贯穿了从应用层到底层硬件的完整架构。这种特殊的设计结构使其能够高效地管理系统资源，为复杂的汽车电子控制单元（ECU）提供可靠的实时运行环境。

AutoSAR OS的起源可以追溯到OSEK OS标准。OSEK（Offene Systeme und deren Schnittstellen für die Elektronik im Kraftfahrzeug）是德国汽车工业为满足电子控制系统对可靠性、实时性和成本敏感性的严苛要求而开发的实时操作系统标准。许多汽车电子供应商至今仍在使用基于OSEK标准的操作系统。AutoSAR OS在OSEK的基础上进行了扩展和优化，使其更适合现代汽车电子系统的需求。

1.1 为什么需要操作系统

在嵌入式系统开发中，我们常听到"裸机编程"这个概念。所谓裸机编程，就是不使用操作系统，直接在硬件上编写应用程序的开发方式。对于简单的控制系统，比如早期的汽车电子功能（如基本的车灯控制），这种开发方式确实能够满足需求。但随着汽车电子系统变得越来越复杂，功能越来越丰富，传统的裸机编程方式开始显露出明显的局限性。

想象一下现代汽车中的电子控制系统：发动机管理、变速箱控制、车身稳定系统、高级驾驶辅助系统（ADAS）等，这些功能往往需要同时运行，而且对实时性要求极高。如果采用传统的状态机编程方式，开发者需要手动管理各个任务的状态切换、优先级处理、上下文保存等复杂逻辑，这不仅大大增加了开发难度，也使得系统维护和功能扩展变得异常困难。

更具体地说，裸机编程在面临以下挑战时会显得力不从心：

• 多任务调度：当系统需要同时处理多个任务时，开发者需要自行实现调度算法
• 实时性保障：关键任务需要确保在规定时间内完成响应
• 资源共享：多个任务访问同一资源时的冲突问题
• 系统可扩展性：新增功能时对现有系统的影响

1.2 OS的可扩展性设计

AutoSAR OS在设计之初就充分考虑了可扩展性的需求。这种可扩展性主要体现在以下几个方面：

模块化架构：AutoSAR OS采用分层设计，将核心功能与扩展功能分离。基础部分提供必要的任务管理、调度和通信机制，而高级功能如内存保护、时间监控等则作为可选模块实现。这种设计使得系统可以根据具体应用需求进行灵活配置。

配置工具支持：通过标准化的配置工具（如ETAS ISOLAR），开发者可以直观地定义系统行为，包括任务属性、调度策略、资源分配等。这些配置信息最终会生成OS的特定实现代码，大大简化了开发流程。

标准接口：AutoSAR OS提供了一套完整的API接口，这些接口遵循AutoSAR标准，确保了不同厂商实现的兼容性。应用程序通过这些标准接口与OS交互，而不需要关心底层具体实现，这为系统升级和移植提供了便利。

多核支持：随着汽车电子系统性能需求的提升，多核处理器变得越来越普遍。AutoSAR OS扩展了OSEK标准，提供了对多核系统的支持，包括核间通信、资源共享等机制。

在实际项目中，我们经常需要根据具体ECU的功能需求来定制OS配置。例如，对于安全关键系统（如刹车控制），我们需要配置更严格的时间监控和错误处理机制；而对于一般的车身控制系统，则可以适当简化配置以节省资源。这种灵活的配置能力正是AutoSAR OS可扩展性的最佳体现。

2. OS基本对象解析

2.1 任务（Task）管理

任务是AutoSAR OS中最基本的执行单元，也是理解OS行为的关键。根据功能复杂度和行为特征，AutoSAR OS将任务分为两种基本类型：

2.1.1 基本任务（Basic Task）

基本任务是AutoSAR OS中最简单的任务类型，它具有以下特点：

• 单一点执行入口
• 不能使用等待类API（如WaitEvent）
• 执行完成后立即退出
• 状态转换简单（只有就绪、运行、挂起三种状态）

基本任务适用于执行时间短、不需要等待外部事件的场景。例如，周期性的传感器数据采集任务就非常适合实现为基本任务。

c复制TASK(BasicTask1)
{
    /* 任务处理逻辑 */
    ReadSensorData();
    ProcessData();
    /* 任务执行完成后自动终止 */
}

2.1.2 扩展任务（Extended Task）

扩展任务比基本任务更复杂，主要区别在于：

• 可以使用WaitEvent等等待类API
• 执行过程中可以暂停等待事件
• 状态机更复杂（增加了等待状态）
• 适合处理需要等待外部事件或条件满足的场景

典型的扩展任务应用场景包括：

• 等待CAN消息到达后进行处理
• 等待特定时间条件满足
• 复杂的状态机实现

c复制TASK(ExtendedTask1)
{
    while(1)
    {
        WaitEvent(EVENT_MASK_CAN_MSG);  /* 等待CAN消息事件 */
        if (Event == EVENT_CAN_MSG) {
            ProcessCanMessage();
        }
        /* 任务可以继续执行而不终止 */
    }
}

2.1.3 任务的符合类

在实际应用中，我们经常需要根据任务的特定行为模式来定义更复杂的任务类型。AutoSAR OS通过任务的"符合类"（Conformance Class）概念来实现这一点。常见的符合类包括：

• BCC1：仅支持基本任务，每个优先级只能有一个任务
• BCC2：支持基本任务，允许同一优先级有多个任务
• ECC1：支持基本任务和扩展任务，每个优先级只能有一个任务
• ECC2：支持基本任务和扩展任务，允许同一优先级有多个任务

选择适当的符合类对系统性能有重要影响。例如，BCC1类实现最简单，适合资源受限的小型系统；而ECC2类功能最丰富，适合复杂的多任务系统。

2.1.4 调度策略详解

AutoSAR OS采用基于优先级的抢占式调度策略，这是实时系统的典型特征。理解调度策略对正确设计任务至关重要：

优先级定义：每个任务都有一个静态优先级，数值越小优先级越高。例如，优先级为1的任务比优先级为2的任务具有更高的执行权。

抢占规则：当高优先级任务就绪时，它会立即抢占当前运行的低优先级任务。这种机制确保了关键任务能够及时响应。

同优先级调度：对于符合类BCC2和ECC2，同一优先级的任务采用轮转调度（Round-Robin）策略。每个任务执行一个时间片（由系统配置决定）后，如果还未完成，会被放回就绪队列尾部。

调度点：任务调度发生在以下情况：

1. 当前任务执行完成或主动释放CPU（如调用TerminateTask）
2. 高优先级任务就绪（如事件到达、报警触发）
3. 系统调用（如激活任务API被调用）
4. 中断服务例程执行完成

在实际工程中，合理的优先级分配对系统性能至关重要。我通常建议：

• 将最紧急、最频繁执行的任务设为最高优先级
• 避免设置过多的高优先级任务
• 长时间运行的任务应设为较低优先级
• 考虑使用资源控制（Resource）来管理关键区访问

2.2 计数器（Counter）机制

计数器是AutoSAR OS中时间管理的基础组件，它为系统提供了时间基准。理解计数器的工作机制对正确使用报警和调度表至关重要。

硬件依赖：每个计数器通常关联一个硬件定时器，这个定时器以固定频率产生中断（称为计数器滴答）。例如，一个1ms的计数器意味着每毫秒计数器值会增加1。

软件实现：在OS初始化时，需要配置计数器的属性：

c复制const OS_CounterType Counter1 = {
    .name = "SystemCounter",
    .ticksPerBase = 1,
    .maxAllowedValue = 65535,
    .minCycle = 1
};

关键特性：

• 计数器可以是单次（One-Shot）或周期性的
• 可以配置计数器的最大允许值（防止溢出）
• 多个报警可以共享同一个计数器

在实际项目中，我们通常会根据系统需求配置多个计数器。例如：

• 高速计数器（1ms）：用于精确时间控制
• 低速计数器（10ms或100ms）：用于一般性定时任务
• 专用计数器：为特定功能（如看门狗）提供时间基准

注意：计数器配置不当可能导致系统时间管理混乱。建议在项目初期就明确各计数器的用途和精度要求。

2.3 报警（Alarm）功能

报警是建立在计数器基础上的时间触发机制，它允许我们在特定时间点或周期性触发任务或设置事件。

报警类型：

• 绝对报警：在计数器达到特定值时触发
• 相对报警：从当前时间点开始，经过指定时间后触发
• 周期报警：周期性触发

报警动作：

• 激活任务
• 设置事件
• 调用回调函数
• 递增计数器（用于创建计数器链）

报警配置示例：

c复制const OS_AlarmType Alarm1 = {
    .name = "PeriodicTaskAlarm",
    .counter = &Counter1,
    .action = ALARM_ACTION_TASK,
    .task = &Task1,
    .autostart = TRUE,
    .alarmTime = 100,
    .cycleTime = 50
};

使用经验：

1. 避免在报警回调函数中执行耗时操作，这会延迟其他报警的处理
2. 对于关键定时任务，建议使用激活任务的方式而非回调函数
3. 注意报警精度受限于底层计数器的分辨率
4. 在系统设计阶段就规划好报警的使用，避免后期频繁修改

2.4 调度表（Schedule Table）

调度表是AutoSAR OS提供的一种高级时间管理机制，它允许我们定义复杂的时间序列，精确控制任务的执行时序。

核心概念：

• 调度表由多个"表项"（Schedule Table Entries）组成
• 每个表项定义了在该时间点要执行的动作（如激活任务、设置事件）
• 调度表可以单次执行或循环执行
• 支持同步点（Sync Points）实现多个调度表的协同

典型应用场景：

• 发动机控制中的精确时序控制
• 多传感器数据采集的时序协调
• 复杂状态机的时序管理

配置示例：

c复制const OS_ScheduleTableType ScheduleTable1 = {
    .name = "EngineControlSchedule",
    .counter = &Counter1,
    .duration = 1000,
    .autostart = TRUE,
    .entries = {
        {.offset = 0, .action = ACTIVATE_TASK, .task = &Task1},
        {.offset = 100, .action = SET_EVENT, .task = &Task2, .event = EVENT_MASK_1},
        {.offset = 200, .action = CALLBACK, .callback = &CallbackFunc}
    }
};

实践经验：

1. 对于复杂的时序逻辑，调度表比分散的报警更易于管理和维护
2. 使用调度表可以减少系统中的报警数量，降低系统复杂度
3. 注意调度表的持续时间应合理设置，避免不必要的资源占用
4. 在需要精确时间同步的多个ECU之间，可以通过调度表实现协同

2.5 中断服务例程（ISRs）

中断处理是实时系统的关键能力，AutoSAR OS对中断服务例程（ISR）有明确的分类和管理机制。

ISR类别：

• 类别1（CAT1）：不能调用OS API，执行时间极短
• 类别2（CAT2）：可以调用部分OS API（如激活任务、设置事件）

设计原则：

1. 保持ISR尽可能简短，将复杂处理交给任务
2. 避免在ISR中进行内存分配等耗时操作
3. 对于需要复杂处理的中断，使用CAT2 ISR激活一个任务来完成实际工作
4. 注意中断优先级与任务优先级的协调

典型实现：

c复制ISR(CAN_ISR)
{
    /* 读取CAN控制器状态 */
    uint32 status = ReadCANStatus();

    /* 简单处理 */
    if (status & NEW_MSG_FLAG) {
        SetEvent(&Task1, EVENT_MASK_CAN_MSG);
    }

    /* 清除中断标志 */
    ClearCANInterrupt();
}

常见问题：

• 中断延迟过高：可能由于ISR执行时间过长或中断被禁用时间过长
• 优先级反转：当高优先级任务等待低优先级任务持有的资源时发生
• 资源冲突：多个ISR访问共享资源时缺乏保护

2.6 资源（Resource）管理

资源是AutoSAR OS中用于解决共享数据访问冲突的机制，它实现了优先级天花板协议（Priority Ceiling Protocol）来防止优先级反转。

资源使用场景：

• 保护共享数据（如全局变量）的访问
• 保护硬件外设的访问
• 实现关键区（Critical Section）

基本操作：

c复制GetResource(&Resource1);
/* 关键区代码 */
ReleaseResource(&Resource1);

设计建议：

1. 保持关键区尽可能短
2. 避免在关键区内调用可能阻塞的API
3. 按照固定顺序获取多个资源，避免死锁
4. 合理设置资源优先级天花板

常见错误：

• 忘记释放资源
• 资源获取顺序不一致导致死锁
• 关键区过长影响系统实时性

2.7 核间通信（IOC）

在多核系统中，核间通信（Inter-OS-Application Communication，IOC）是实现不同核上任务间通信的关键机制。

通信方式：

• 消息队列
• 共享内存
• 信号量同步

实现考虑：

• 数据一致性
• 传输延迟
• 错误处理
• 性能影响

配置示例：

c复制const OS_IOCType IOC1 = {
    .name = "CoreToCoreMsg",
    .type = IOC_TYPE_QUEUE,
    .bufferSize = 128,
    .sourceCore = 0,
    .destinationCore = 1
};

3. OS调度实践示例

3.1 系统启动过程

AutoSAR OS的启动过程是一个精心设计的序列，理解这个过程对系统调试和优化很有帮助。

典型启动流程：

1. 硬件初始化：由启动代码完成CPU、内存等基础硬件设置
2. OS初始化：配置任务、报警、计数器等OS对象
3. 启动调度器：开始任务调度
4. 应用初始化：由初始任务完成外设初始化和应用数据准备
5. 正常运行：系统进入主循环或任务调度状态

启动配置：

c复制const OS_ConfigType OS_Config = {
    .startupTask = &AppInitTask,
    .counters = {&Counter1, &Counter2},
    .alarms = {&Alarm1, &Alarm2},
    /* 其他配置项 */
};

调试技巧：

• 使用启动钩子（Startup Hook）跟踪启动过程
• 监控初始任务的执行时间
• 验证所有自动启动的报警和调度表是否正确初始化

3.2 报警周期任务实现

周期性任务是汽车电子系统中的常见需求，报警机制是实现这种需求的理想选择。

实现步骤：

1. 配置计数器：定义时间基准
2. 创建任务：实现周期性功能
3. 设置报警：配置周期性触发

完整示例：

c复制/* 计数器定义 */
const OS_CounterType SystemCounter = {
    .name = "SysCnt",
    .ticksPerBase = 1,
    .maxAllowedValue = 0xFFFF,
    .minCycle = 1
};

/* 任务定义 */
TASK(PeriodicTask)
{
    /* 实际工作代码 */
    ProcessData();
}

/* 报警定义 */
const OS_AlarmType PeriodicAlarm = {
    .name = "PeriodicAlarm",
    .counter = &SystemCounter,
    .action = ALARM_ACTION_TASK,
    .task = &PeriodicTask,
    .autostart = TRUE,
    .alarmTime = 10,    /* 首次触发时间 */
    .cycleTime = 100    /* 周期时间 */
};

性能考量：

• 任务执行时间应小于周期时间
• 考虑使用时间保护（Timing Protection）监控任务执行时间
• 对于高精度需求，考虑使用调度表替代简单报警

3.3 中断事件处理

中断与任务的协同是实时系统的核心能力，下面通过一个完整示例展示最佳实践。

场景描述：

• CAN消息中断到达后唤醒处理任务
• 任务优先级高于后台任务但低于关键实时任务

实现代码：

c复制/* 事件定义 */
#define EVENT_MASK_CAN_MSG 0x01

/* 任务定义 */
TASK(CanProcessingTask)
{
    while(1) {
        WaitEvent(EVENT_MASK_CAN_MSG);
        if (GetEvent(&CanProcessingTask) & EVENT_MASK_CAN_MSG) {
            ClearEvent(EVENT_MASK_CAN_MSG);
            ProcessCanMessages();
        }
    }
}

/* ISR定义 */
ISR(CAN_ISR)
{
    /* 简单的中断处理 */
    if (CheckCanInterrupt()) {
        SetEvent(&CanProcessingTask, EVENT_MASK_CAN_MSG);
    }
    ClearCANInterrupt();
}

优化建议：

1. 在ISR中只做最必要的工作
2. 考虑使用事件链（Event Chain）处理复杂场景
3. 监控事件响应延迟
4. 对于高频中断，考虑使用DMA减轻CPU负担

在实际项目中，我发现合理设置任务优先级对系统性能影响很大。通过多年的实践，我总结出一个优先级设置原则：中断服务任务 > 时间关键任务 > 事件驱动任务 > 后台任务。这种分层方法既能保证实时性，又能充分利用CPU资源。
