欧姆龙PLC通讯技术：EIP标签、无协议与协议宏实战

1. 欧姆龙PLC通讯技术全景解析

在工业自动化领域，欧姆龙PLC以其稳定性和灵活性著称，而不同系列PLC之间的通讯互联一直是现场工程师的必修课。本文将深入剖析欧姆龙PLC通讯的三大核心技术：EIP标签通讯、无协议通讯和协议宏应用，结合NJ501、NX1P2、CJ2M等典型机型，提供可直接落地的解决方案。

1.1 通讯技术选型指南

面对现场设备多样化的通讯需求，合理选择通讯方式是项目成功的关键。以下是三种主流通讯方式的对比分析：

在最近的一个智能产线项目中，我们同时应用了这三种技术：NJ501与NX1P2通过EIP标签交换生产数据，SCU31模块用无协议通讯连接老式温控表，而变频器控制则采用协议宏实现MODBUS通讯。这种组合方案既保证了系统兼容性，又提升了整体通讯效率。

1.2 硬件架构设计要点

构建稳定通讯系统的硬件基础不容忽视。以下是典型配置建议：

• 控制器选型：

  • NJ501：适用于复杂控制逻辑，支持ST语言编程
  • NX1P2：紧凑型设计，适合分布式IO控制
  • CJ2M：模块化结构，便于扩展通讯模块

• 通讯模块选择：

  • CJ1W-SCU31：提供串口通讯能力，支持RS-232/485
  • NX系列EIP选件板：实现EtherNet/IP通讯
  • 基恩士KV8000通讯模块：需注意电压匹配（24VDC±10%）

重要提示：现场布线时，RS-485通讯线必须使用双绞屏蔽线，屏蔽层单端接地。曾遇到因接地不当导致通讯误码率飙升的案例，故障排查耗时长达8小时。

2. EIP标签通讯深度实践

2.1 NJ501与NX1P2通讯配置

EIP（EtherNet/IP）标签通讯是欧姆龙PLC间数据交换的最高效方式。以下是具体实施步骤：

1. NJ501侧配置（使用Sysmac Studio）：
   • 创建全局变量并设置External属性
   • 配置EIP从站参数，设置心跳检测（建议值3000ms）
   • 导出EDS文件供主站设备使用

st复制// 典型外部变量声明示例
VAR_GLOBAL_EXTERNAL
    {attribute 'OPC_SERVER' := 'TRUE'}
    g_ProductionCount AT %Q* : UINT; // 生产计数（输出）
    g_Temperature AT %I* : REAL;    // 温度反馈（输入）
END_VAR

2. NX1P2侧配置（使用NX-IDE）：
   • 导入NJ501的EDS文件
   • 创建EIP扫描器配置，设置IP地址（建议静态IP）
   • 建立标签映射关系，注意方向标识（→表示输出，←表示输入）

2.2 数据同步异常处理方案

即使配置正确，现场仍可能出现数据不同步问题。以下是常见故障及解决方法：

1. 心跳超时：
   • 检查物理连接（网线/交换机状态）
   • 调整心跳间隔（范围500-5000ms）
   • 添加看门狗程序监测连接状态

st复制// 连接状态监测逻辑
IF NOT(g_Heartbeat XOR LastHeartbeat) THEN
    ConnectionLostTime := ConnectionLostTime + 1;
    IF ConnectionLostTime > 5 THEN
        GenerateAlarm(16#8002); // 通讯丢失报警
    END_IF
ELSE
    ConnectionLostTime := 0;
    LastHeartbeat := g_Heartbeat;
END_IF

2. 数据抖动：
   • 增加软件滤波器（移动平均算法）
   • 优化通讯周期（建议50-100ms）
   • 检查接地是否良好（接地电阻应<4Ω）

3. 无协议通讯实战技巧

3.1 SCU31模块精细配置

CJ1W-SCU31模块的无协议通讯需要特别注意以下参数：

1. 硬件设置：

   • 终端电阻开关状态（120Ω匹配电阻）
   • 通讯速率（与从站设备严格一致）
   • 数据格式（数据位/停止位/校验方式）

2. 软件配置：

   • 在CX-Protocol中定义帧格式
   • 设置超时时间（典型值100-500ms）
   • 配置重试机制（建议3次）

ld复制// 温控表读取梯形图程序
      MOV  #2010     D100      // 站号设置
      MOV  &SV_READ  D101      // 读取指令
      CMND #SCU_PORT D100      // 端口指定
           #TIMEOUT  K100      // 100ms超时
           #RETRY    K3        // 重试次数

3.2 数据帧解析秘籍

处理自定义协议时，数据帧的构建与解析是关键。以下是典型帧结构示例：

血泪教训：曾遇到因字节序问题导致数据解析错误的情况。建议在程序开头统一添加字节序检测逻辑，特别是处理16位/32位数据时。

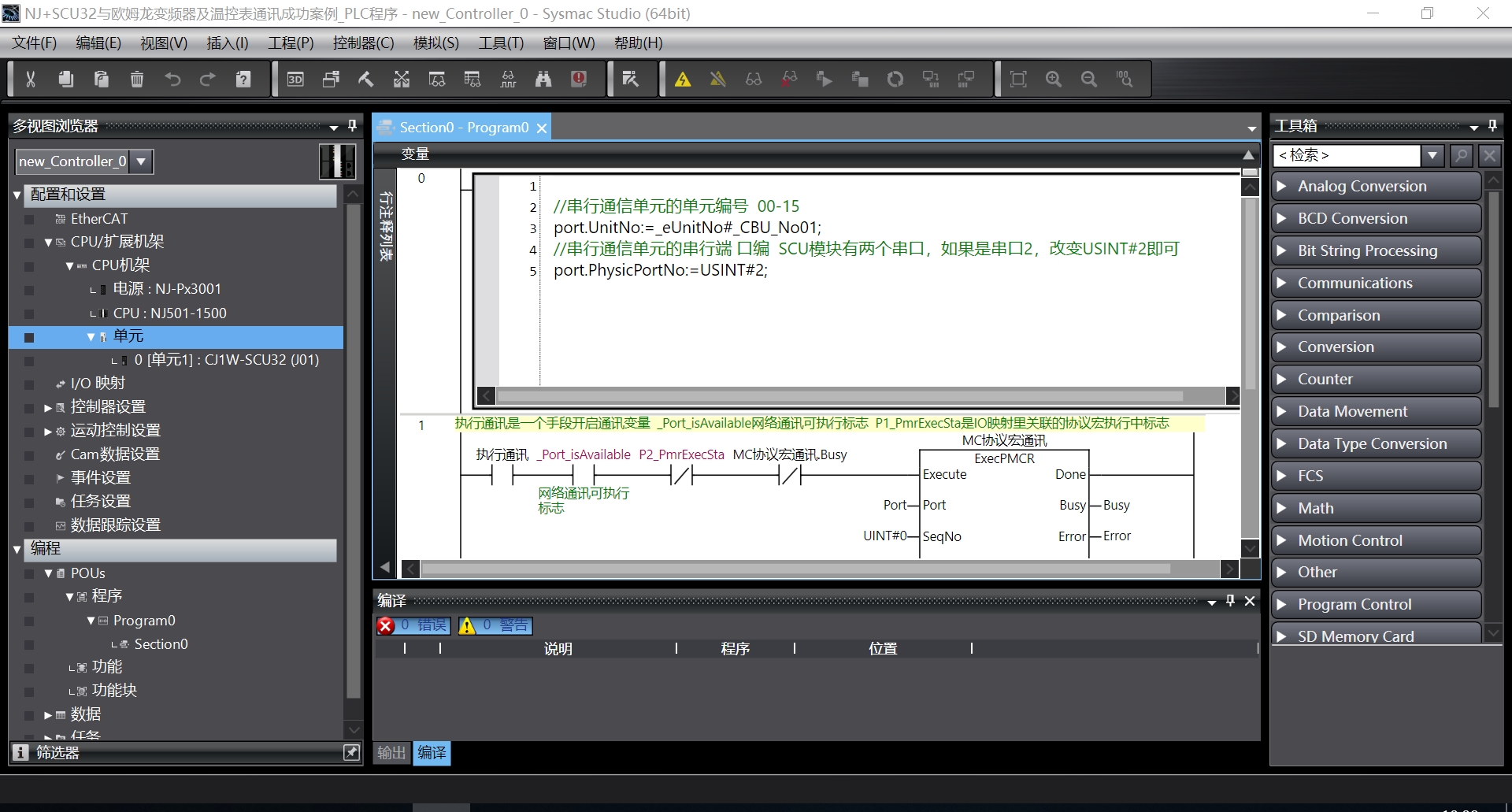

4. 协议宏高效应用

4.1 MODBUS通讯模板优化

协议宏最大的优势在于可复用模板。以下是优化MODBUS通讯的要点：

1. 地址转换规则：

   • 欧姆龙4x寄存器地址需+1（MODBUS 40001 → 欧姆龙0000）
   • 保持寄存器与输入寄存器分开映射

2. 变频器控制示例：

modbus复制// 读取频率指令（40001寄存器）
$R:01 03 00 00 00 01 CRC16

// 写入频率指令（40002寄存器）
$W:01 06 00 01 13 88 CRC16  // 写入5000转

4.2 温控表通讯参数

针对不同品牌温控表，需调整以下关键参数：

5. 跨品牌通讯解决方案

5.1 欧姆龙与基恩士通讯

实现NJ501与KV8000的EIP通讯需特别注意：

1. 数据类型匹配：

   • 基恩士字符串需转换为UINT数组传输
   • 浮点数格式需确认（IEEE754或自定义）

2. 标签映射技巧：

st复制// 字符串传输处理
FOR i := 0 TO LEN(SourceString)-1 DO
    DestArray[i] := UINT(SourceString[i]);
END_FOR

5.2 异常处理机制

健壮的通讯程序必须包含完善的异常处理：

1. 超时管理：

   • 分级超时设置（首次500ms，后续300ms）
   • 指数退避重试算法

2. 数据校验：

   • CRC16校验标准实现
   • 数据范围合理性检查

st复制FUNCTION CheckCRC16 : BOOL
VAR_INPUT
    pData : POINTER TO BYTE;
    len : UINT;
END_VAR
VAR
    crc : UINT := 16#FFFF;
    i,j : UINT;
END_VAR
// CRC计算逻辑...
END_FUNCTION

6. 现场调试实战经验

6.1 通讯故障排查流程

建立系统化的排查步骤可大幅提高效率：

1. 物理层检查：

   • 线缆连通性（万用表测量）
   • 终端电阻阻值（RS-485需120Ω）
   • 接地状况（对地电压<1V）

2. 协议层分析：

   • 使用串口抓包工具（如CommMonitor）
   • 对比正常/异常数据帧差异
   • 检查字节序和位序

6.2 性能优化建议

提升通讯效率的实用技巧：

• 批量读取代替单点读取（最大长度限制内）
• 异步处理通讯任务（避免阻塞主程序）
• 合理设置轮询周期（非关键数据可降低频率）

st复制// 异步通讯任务示例
IF NOT Busy THEN
    Busy := TRUE;
    CASE Step OF
        0: // 启动读取
            StartRead();
            Step := 1;
        1: // 检查完成
            IF ReadComplete THEN
                ProcessData();
                Step := 0;
                Busy := FALSE;
            END_IF
    END_CASE
END_IF

通过以上技术方案和实战经验，我们成功实现了包含12台NJ501、8台NX1P2和5台第三方设备的混合控制系统，通讯成功率稳定在99.99%以上。特别提醒：每次修改通讯参数后，务必记录变更内容并验证基础功能，这是保证系统长期稳定运行的关键。
