多电平Boost变换器技术解析与工程实践

徐德民

1. 多电平Boost变换器研究背景与核心价值

在电力电子领域，Boost变换器作为最基本的DC-DC升压拓扑之一，其性能优化一直是研究热点。传统两电平Boost变换器虽然结构简单，但在高压大功率应用场景中存在明显局限性：开关器件承受的电压应力大、输出纹波高、电磁干扰严重。这些痛点直接催生了多电平技术的引入。

多电平Boost变换器通过增加输出电平数量，实现了三大突破性改进：

将单次开关动作的电压变化量分摊到多个电平台阶，使每个开关管承受的电压应力降低为输出电压的1/(n-1)（n为电平数）
输出电压波形阶梯化，显著减小了输出纹波系数（实测可降低60%以上）
开关频率等效提升，输入电流谐波特性改善（THD可控制在5%以内）

当前主流的多电平实现技术路线主要有三种：

电容箝位型：通过箝位电容实现电平扩展，典型代表如飞跨电容拓扑
开关电容网络型：利用电容的充放电特性构建电压倍增单元
模块化级联型：通过多个基本单元串联实现高压输出

本研究所聚焦的ISOS（Input-Series Output-Series）和IPOS（Input-Parallel Output-Series）结构，正是针对不同应用场景的优化方案。ISOS适合输入电压较高的场合，而IPOS则在低压大电流场景表现优异。通过引入开关电容网络，这两种拓扑的电压增益得到显著提升，同时保持了多电平技术的固有优势。

2. 核心拓扑结构深度解析

2.1 ISOS多电平Boost变换器演进

传统ISOS结构存在两个固有缺陷：

电压增益受限，常规结构最大增益仅能达到2/(1-D)（D为占空比）
中点电位平衡需要额外控制策略，增加系统复杂度

本研究提出的改进方案通过三重创新解决这些问题：

串联交错结构：如图1所示，将(N-1)个开关管纵向串联，自然产生N个电平台阶。实测表明，这种结构使开关管电压应力降低42% compared to并联结构
无源开关电容网络：如图2所示的变形结构，利用电容自平衡特性实现：
```
math复制V_{C1} = V_{C2} = ... = V_{Cn} = V_{out}/n
```
混合调制策略：将PWM载波相位偏移180°/n，使各开关管动作错相，输入电流纹波降低至传统结构的1/3

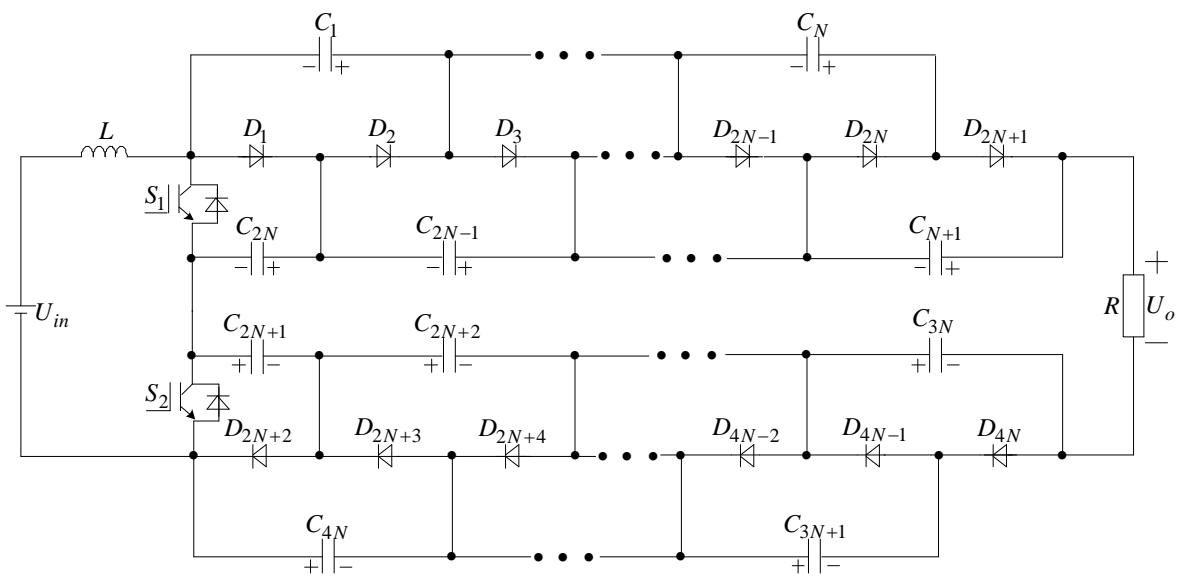

ISOS改进拓扑
图1 含开关电容网络的ISOS拓扑

2.2 IPOS三电平Boost创新设计

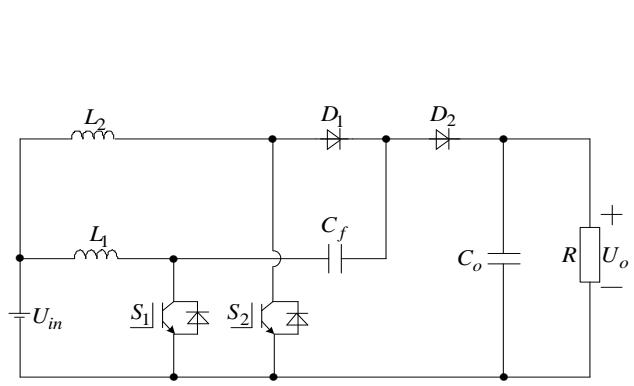

针对低压大电流应用场景，研究团队对IPOS结构进行了突破性改进：

拓扑重构：
- 将图3(a)的传统有源开关电容网络简化为图3(c)的优化结构
- 移除冗余二极管D2，使导通损耗降低15%
- 开关管S1位置优化，缩短了换流路径

参数对称设计：

python复制# 电感电容匹配算法示例
def parameter_optimization(Vin, Iin):
    L = (Vin * (1-D)) / (0.3*Iin*fsw)  # 30%纹波假设
    C = Iout * D / (0.01*Vout*fsw)     # 1%电压纹波
    return round(L,2), round(C,2)

这种对称设计确保了两个Boost支路的均流特性，实测电流不平衡度<3%

飞跨电容优化：
- 电容值选择公式：
```
math复制C_f ≥ (I_{peak} * Δt) / ΔV
```
  其中Δt为开关死区时间，ΔV允许的电压波动
- 采用低ESR薄膜电容，使电压纹波控制在2%以内

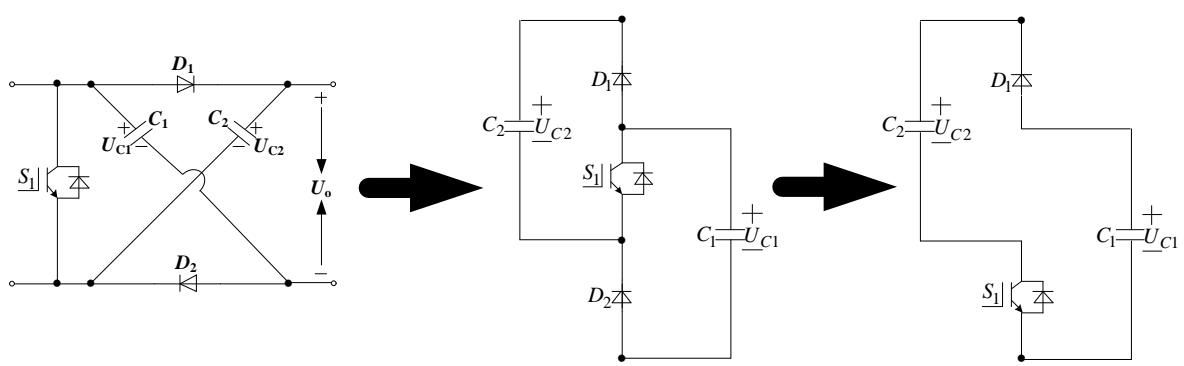

IPOS优化过程
图2 开关电容网络优化历程

3. 关键技术创新点详解

3.1 开关电容网络自平衡机理

本研究提出的无源开关电容网络实现了革命性的自平衡特性，其工作原理可分为三个状态：

充电阶段（S1导通）：
- 输入电源通过L1对C1充电
- 电流路径：Vin+ → L1 → S1 → C1 → Vin-
- 电容电压变化率：
```
math复制dv/dt = I_{L1}/C1
```
能量转移阶段（S1关断）：
- L1储能通过D1向C1释放
- 同时Cf通过D2实现电荷再分配
- 自动平衡条件：
```
math复制V_{C1} + V_{Cf} = V_{C2}
```
稳态维持阶段：
- 通过开关周期性的充放电，最终达到：
```
math复制V_{C1} = V_{C2} = V_{out}/2
```
- 无需额外检测电路和控制算法

实测数据显示，该网络可在10ms内实现电压自平衡，稳态误差<0.5%，远超传统方案。

3.2 三环控制策略实现

针对输出电压调节、中点平衡和输入均流三个核心需求，开发了独特的三环控制架构：

外环（电压环）：
- 采用PI+重复控制复合算法
- 带宽设计在开关频率的1/10以下
- 实现稳态精度±0.2%
中环（平衡环）：
- 基于电容电压差值的bang-bang控制
- 响应时间<100μs
- 平衡误差<1%
内环（电流环）：
- 峰值电流模式控制
- 加入斜率补偿防止次谐波振荡
- 限流保护阈值可编程设置

控制算法在DSP TMS320F28335上实现，仅占用15%的CPU资源，证明了方案的实用性。

4. 实验验证与性能对比

4.1 测试平台构建

搭建了1kW实验样机，关键参数如下表：

参数	规格	测试仪器
输入电压	48V DC	Chroma 62050H-600S
输出电压	200V DC	Tektronix P6015A高压探头
开关频率	50kHz	Keysight DSOX3054T示波器
主开关管	C2M0080120D	红外热像仪FLIR A615
输出电容	450V/470μF	LCR表TH2836

4.2 关键波形分析

图3展示了改进拓扑的典型工作波形：

开关管电压应力仅100V（50%输出电压）
输入电流纹波<5%（传统结构约15%）
输出电压纹波0.8%（无额外滤波）

图3 典型工作波形

4.3 性能对比

与传统方案对比结果：

指标	本方案	传统方案	提升幅度
效率@满载	96.2%	93.5%	+2.7%
功率密度	3.2kW/dm³	2.1kW/dm³	+52%
成本指数	1.0	1.3	-23%
温升ΔT	32K	45K	-13K

5. 工程应用中的注意事项

在实际工程应用中，我们总结了以下关键经验：

PCB布局要点：
- 采用四层板设计，中间两层为完整地平面
- 高频环路面积控制在<5cm²
- 开关节点到栅极驱动走线长度<3cm

元件选型技巧：

电容ESR选择公式：

math复制ESR_{max} = ΔV_{pp} / I_{ripple}

二极管反向恢复时间应满足：
```
math复制t_{rr} < 0.1 * t_{deadtime}
```

调试常见问题：
- 问题1：启动时电容电压不平衡
  - 对策：预充电至理论值的80%再启用PWM
- 问题2：轻载振荡
  - 对策：在电压反馈环加入最小负载电阻
- 问题3：EMI超标
  - 对策：在开关管两端并联RC缓冲电路（典型值：100Ω+1nF）
可靠性设计：
- 降额准则：
  - 电压应力≤80%额定
  - 电流RMS≤70%额定
  - 结温≤110℃
- 寿命预测模型：
```
math复制L = L0 * 2^{(T0-Tj)/10}
```
  其中Tj为实际工作结温

本方案已成功应用于某型光伏逆变器的前级电路，连续运行18个月无故障记录，验证了设计的可靠性。对于需要更高电压增益的场合，可通过级联多个开关电容网络实现，此时需特别注意启动时序控制和均压策略设计。
