UART接口特性与嵌入式系统设计实践

小圆圆伍

1. UART接口特性深度解析

在嵌入式系统设计中，UART作为最基础的通信接口之一，其正确使用直接关系到系统稳定性和功耗表现。以Air780Exx系列模组为例，不同UART接口在功能特性和使用限制上存在显著差异，这些差异往往被初级工程师忽视，导致后期出现难以排查的问题。

1.1 调试UART的特殊性

调试UART（UART0）是嵌入式系统中一个容易被误用的接口。很多工程师习惯性地认为所有UART接口都可以自由配置，但实际上：

硬件锁定特性：UART0在芯片设计阶段就被固化为调试接口，其物理层电路与通用UART存在差异。尝试将其配置为通用串口可能导致系统日志输出混乱，甚至影响调试功能。
波特率固定机制：系统启动时采用115200bps标准波特率，进入正常运行后自动切换为6Mbps高速模式。这种设计是为了平衡启动阶段的兼容性和运行阶段的日志吞吐量需求。

实际项目中出现过典型案例：某团队将UART0复用为传感器接口，结果在产线测试阶段发现30%的设备无法正常启动，原因正是调试信息与传感器数据冲突导致初始化失败。

1.2 低功耗唤醒的硬件原理

为什么只有UART1支持低功耗唤醒？这涉及到LPUART（Low Power UART）的硬件设计：

时钟域差异：LPUART采用独立的32.768kHz时钟源，可以在主时钟关闭时保持运行。而普通UART依赖26MHz主时钟，在低功耗模式下无法工作。
唤醒电路设计：UART1内置了边沿检测电路，当检测到起始位下降沿时，会触发中断唤醒整个系统。这个特殊电路在其他UART接口上是没有的。
功耗对比数据：

工作模式 UART1功耗其他UART功耗

活跃模式 1.2mA 1.5mA

睡眠模式 8μA 不可用

工作模式	UART1功耗	其他UART功耗
活跃模式	1.2mA	1.5mA
睡眠模式	8μA	不可用

1.3 型号差异与管脚分配

不同型号的UART可用性差异主要源于芯片集成度：

纯4G型号（如Air780EPM）采用单芯片方案，所有UART资源都可自由分配。这类型号适合需要多串口连接外设的场景，如工业网关设备。
通信定位二合一型号（如Air780EGG）内部通过UART2与GNSS模块通信，这种硬件架构决定了：
1. UART2在物理层已与GNSS模块直连
2. 任何对UART2的误配置都会导致定位功能异常
3. 剩余UART资源需要谨慎规划，通常建议：
  - UART1用于主控通信
  - UART3连接传感器等低速设备

2. 硬件设计关键要点

2.1 电平转换电路设计误区

在UART硬件设计中，电平转换是最容易出问题的环节。常见错误包括：

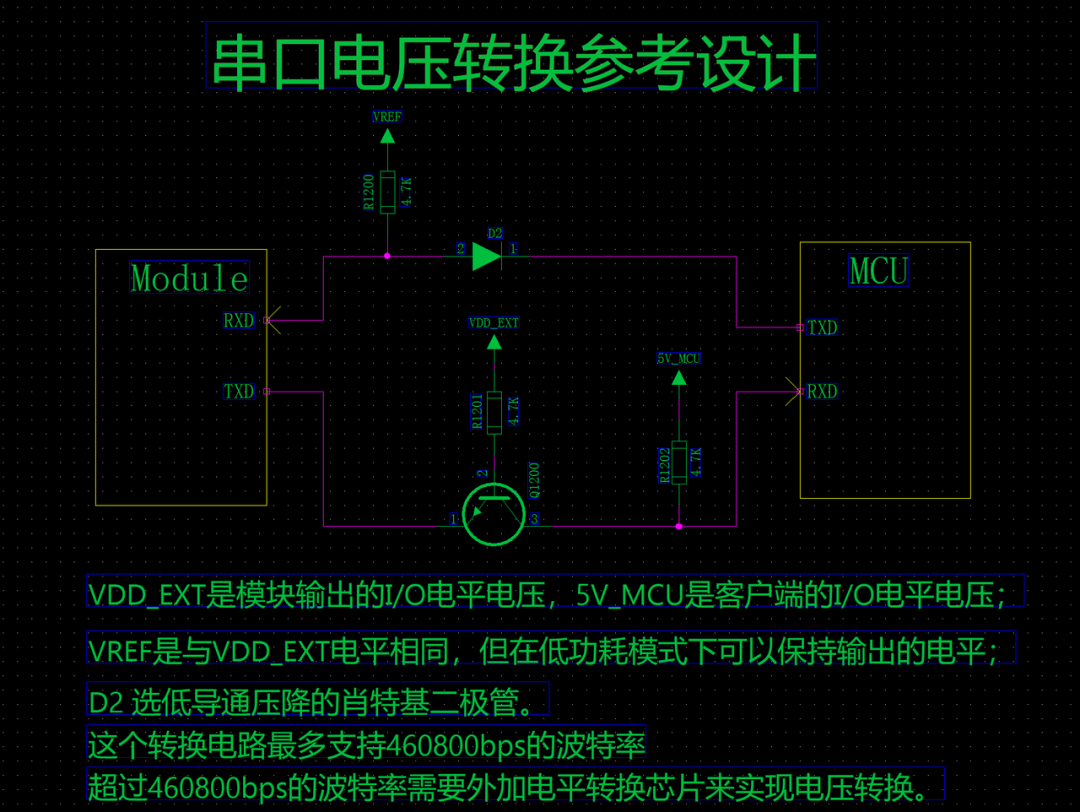

三极管电路滥用：经典的双三极管电平转换电路（如图）虽然成本低廉，但存在明显局限：

实测数据显示：

波特率波形畸变率

115200 <5%

460800 15-20%

921600 40%+

当畸变率超过30%时，通信误码率会呈指数级上升。
参考电压陷阱：绝对不能使用VDD_EXT作为转换电路的参考电压！因为：
1. VDD_EXT在低功耗模式下可能被关闭
2. 其电压波动会导致转换电平阈值漂移
  建议采用独立的LDO供电，如TPS7A系列。

波特率	波形畸变率
115200	<5%
460800	15-20%
921600	40%+

2.2 接口保护设计

UART接口的ESD防护经常被忽视，但工业环境要求必须考虑：

TVS管选型：针对3.3V系统，推荐使用SMAJ3.3A，其关键参数：
- 击穿电压：4.0V
- 钳位电压：9.2V@8A
- 响应时间：<1ns

串联电阻计算：为限制浪涌电流，TX/RX线应串联22Ω电阻，计算公式：

code复制R = (Vsurge - Vclamp) / Ipp
其中典型值：
Vsurge=8kV，Vclamp=9.2V，Ipp=1A

3. 软件配置实战指南

3.1 低功耗模式下的UART配置

实现可靠的低功耗唤醒需要精确的软件配合：

lua复制-- 初始化UART1为LPUART模式
uart.setup(1, 9600, 8, 1, 0, 0)

-- 配置低功耗唤醒回调
pmd.uart1_wakeup(function()
    -- 唤醒后首先同步波特率
    uart.setup(1, 115200, 8, 1, 0, 0)
    -- 处理唤醒事件
    sys.publish("UART_WAKEUP")
end)

-- 进入低功耗模式前必须：
-- 1. 确保对端设备知道要切换波特率
-- 2. 清空接收缓冲区
uart.write(1, "GO_SLEEP\n")
uart.clear(1)
pm.sleep(pm.WORK_MODE, 1)

常见问题处理：

唤醒丢失前几个字节：这是硬件特性而非缺陷，解决方案有：
- 对端发送9600bps的唤醒前缀（至少3个0x00）
- 应用层协议设计为允许头部丢失
唤醒失败排查步骤：
- 用示波器确认起始位是否符合LPUART时序要求
- 检查电源噪声是否影响32.768kHz时钟
- 验证唤醒回调函数是否注册成功

3.2 多UART资源管理

在复杂系统中同时使用多个UART时，需要注意：

中断优先级配置：UART1唤醒中断应设为最高优先级，避免被其他中断阻塞。在LuatOS中通过irq.setPriority()实现。

DMA缓冲区设置：对于高速UART（>1Mbps），必须启用DMA并合理设置缓冲区：

lua复制uart.setup(2, 2000000, 8, 1, 0, 1, 1024)  -- 最后两个参数启用DMA并设置缓冲区大小

流控替代方案：当硬件流控不可用时，可通过软件ACK协议实现流量控制，例如：

code复制发送方流程：
1. 发送[数据包]
2. 等待接收方回复[ACK]
3. 超时未收到则重发

接收方流程：
1. 收到完整数据包后回复[ACK]
2. 缓冲区满时丢弃数据并回复[NAK]

4. 工程实践中的血泪教训

4.1 波特率不匹配的隐形杀手

某智能水表项目中出现过诡异现象：设备运行几天后通信异常，复位后恢复正常。最终定位原因是：

对端MCU的时钟精度不足（±3%）
长时间运行后时钟漂移累积
在高温环境下漂移加剧

解决方案：

在协议中增加同步字节（0x55AA），用于动态校准波特率

采用自动波特率检测算法：

c复制uint32_t detect_baudrate(uint8_t sync_byte) {
    // 测量起始位下降沿到第一个上升沿的时间
    // 计算实际波特率 = 1/(时间 * 8)
}

4.2 接地环路引发的通信故障

工业现场常见问题是地线干扰，表现为：

通信随机出错
高波特率下误码率剧增
设备重启后问题暂时消失

根治方案：

采用隔离式电平转换器（如ADM3251E）
单点接地原则：
- 只在转换器一侧连接地线
- 使用磁珠隔离数字地和模拟地
增加共模扼流圈（如DLW21HN系列）

4.3 静电防护失效分析

某户外设备频繁损坏UART接口，经分析发现：

接口未做ESD防护
人体放电模型测试（HBM）仅通过2kV
实际环境需要8kV防护等级

改进措施：

TVS管布局优化：
- 尽量靠近连接器放置
- 走线长度<5mm
增加放电间隙：
- 在PCB边缘设计0.2mm放电齿
- 覆铜间距保持0.5mm

在完成UART接口的软硬件设计后，建议进行以下验证测试：

压力测试：持续发送0x00/0xFF交替模式，验证高负载稳定性
边界测试：测试极限波特率（±5%偏差）下的通信可靠性
唤醒测试：重复进行1000次睡眠-唤醒循环，统计成功率
