1. 汽车模具检测的技术革命:蓝光3D扫描实战解析
模具作为汽车制造的"工业之母",其精度直接决定了车门、引擎盖等关键零部件的装配质量。记得去年参与某合资品牌车门模具项目时,传统三坐标测量耗时3天仅完成60%型面检测,而采用蓝光3D扫描技术后,8小时即完成全尺寸测量,偏差检测精度提升至微米级。这种技术飞跃正在重塑汽车模具的质量管控体系。
2. 蓝光3D扫描技术核心优势解析
2.1 技术原理与设备选型
XTOM蓝光扫描仪采用结构光编码技术,通过投射特定编码图案(如正弦条纹)并捕捉物体表面形变,配合双目相机实现三维重建。其0.006mm的测量精度相当于人类头发直径的1/10,特别适合汽车模具中这些典型场景:
- 曲面轮廓度检测(如翼子板模具)
- 微型结构测量(如门把手卡扣位)
- 装配面匹配分析(如发动机罩合模面)
重要提示:扫描前需进行设备预热30分钟,环境温度波动应控制在±2℃内,否则会影响光栅投影稳定性
2.2 与传统检测方式对比
我们在某变速箱壳体模具项目中进行过实测对比:
| 检测指标 | 三坐标测量 | 蓝光3D扫描 |
|---|---|---|
| 单次测量面积 | 点接触 | 200×150mm² |
| 型面检测耗时 | 8小时 | 1.5小时 |
| 细节捕捉能力 | 限于测针半径 | 0.1mm凹槽 |
| 数据完整性 | 离散点云 | 全尺寸网格 |
3. 金属冶金模具检测全流程实战
3.1 扫描前准备要点
以某车企V6发动机缸体模具为例,扫描前需特别注意:
- 表面处理:喷涂显影剂(推荐Aesub蓝色显影剂)时保持30cm均匀距离,过厚会导致细节丢失
- 标记点布置:每100×100mm区域布置3个定位点,异形腔体需增加辅助标记
- 扫描路径规划:优先处理深腔结构(如冷却水道),再扫描大平面区域
3.2 数据处理关键步骤
使用Geomagic Control X软件时,这几个参数设置直接影响结果:
python复制# 点云处理参数示例
noise_filter = 0.03mm # 过滤振动噪声
mesh_resolution = 0.02mm # 保持棱线清晰度
alignment_method = "RPS" # 基准点最佳拟合

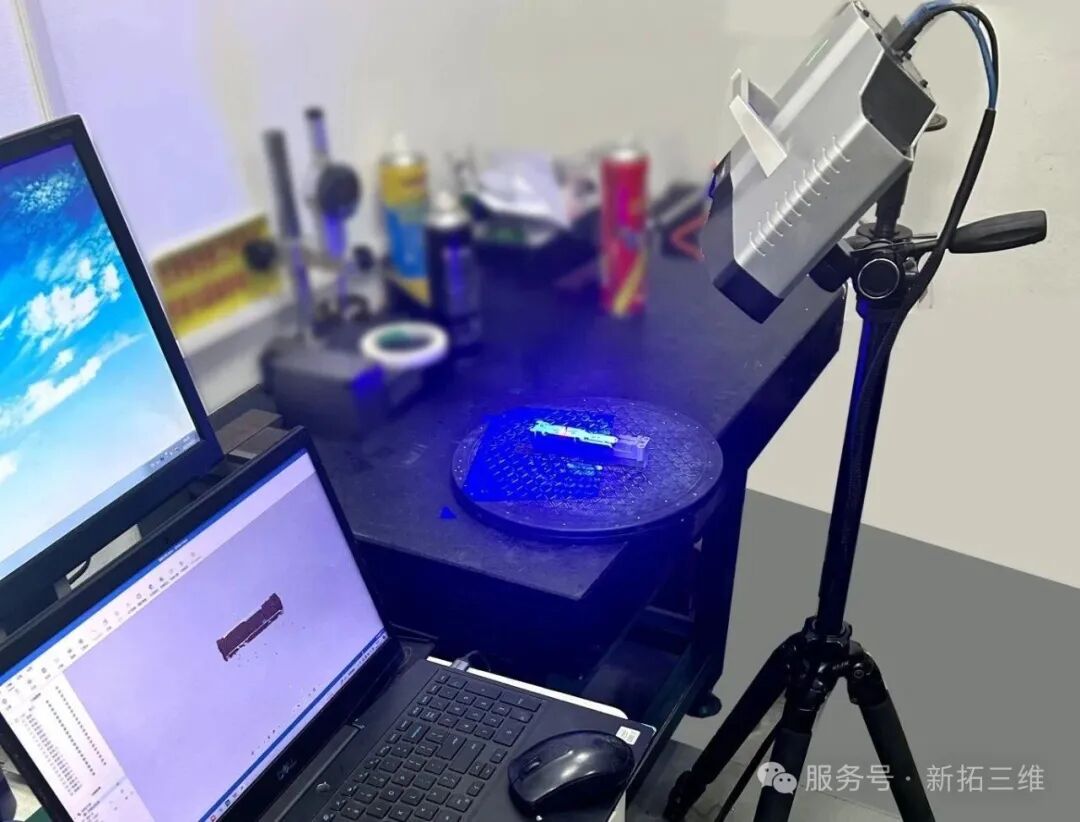

图示:发动机缸盖模具的扫描数据采集过程
3.3 检测报告深度解读
色谱图中不同颜色区域对应的处理策略:
- 红色区域(+0.1mm以上):优先检查刀具磨损或装夹变形
- 蓝色区域(-0.1mm以下):重点复核加工余量设置
- 黄色过渡区:建议结合截面线分析确认是否在公差带内

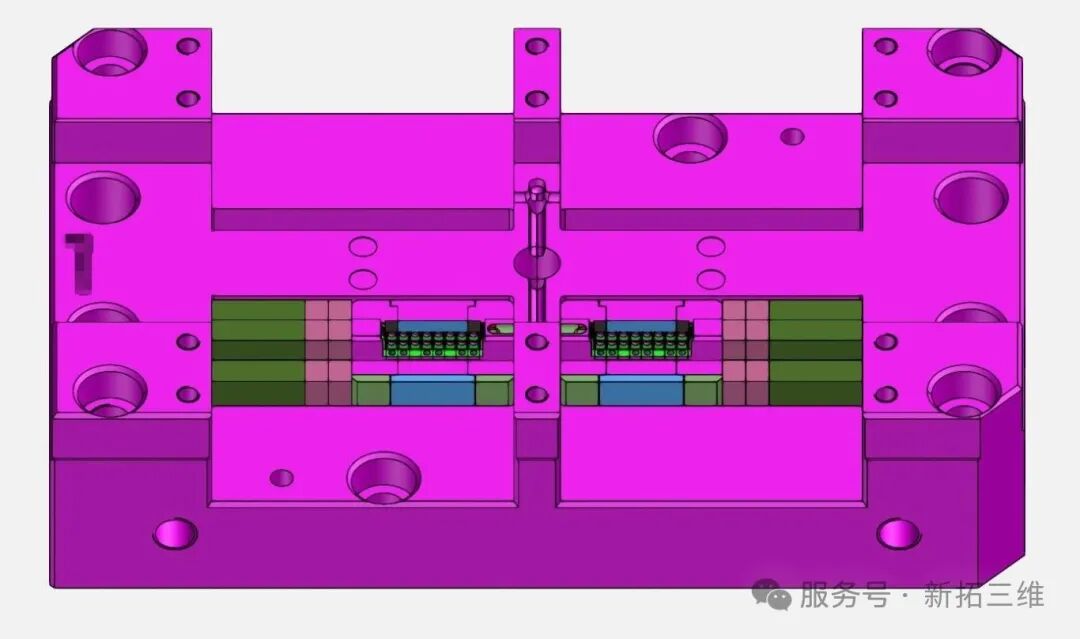

4. 注塑模具检测的特殊挑战与解决方案
4.1 微型结构捕捉技巧
某车灯反射镜模具项目中发现,对于0.2mm以下的精细纹理:
- 采用0.5mm光栅间距模式
- 扫描角度控制在45°±5°
- 分区域扫描后使用"缝合公差"0.005mm拼接
4.2 复杂曲面分析策略
仪表板模具的A级曲面检测需特别注意:
- 创建3mm间隔的截面线网络
- 对比CAD模型的法向偏差
- 使用曲率梳图分析连续性
- 关键区域进行高斯曲率匹配验证

图示:门内饰板模具的偏差色谱分析
5. 质量管控体系升级路径
5.1 检测数据应用闭环
建立模具数字孪生体时,建议按此流程迭代:
扫描数据 → 偏差分析 → 加工补偿 → 二次验证 → 数据归档
每个环节需要记录这些关键参数:
- 测量环境温湿度
- 设备校准证书编号
- 操作人员ID
- 数据处理算法版本
5.2 常见问题排查指南
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 点云出现条纹状缺失 | 反光抑制阈值过高 | 调整显影剂浓度至30%透光率 |
| 边缘区域数据膨胀 | 多路径反射干扰 | 增加遮光板或改变扫描角度 |
| 拼接重合度不足 | 标记点分布不均匀 | 每平方米增加5个辅助标记点 |
| 色谱图出现斑块 | 点云密度不一致 | 开启"自适应重采样"功能 |
6. 技术实施中的经验沉淀
在完成12个车型模具项目后,总结出这些实用技巧:
- 对于大型模具(超过2米),采用"蛙跳式"扫描策略:先建立全局框架,再分区域细化
- 高温模具需冷却至40℃以下测量,但要注意冷凝水影响(可预先喷涂防雾剂)
- 深腔结构测量时,改用柔性光纤辅助照明系统
- 定期用标准球校验设备,建议每50小时操作后执行一次
某新能源车企的电池壳模具项目证实,采用这套方法后:
- 试模次数从平均7次降至3次
- 尺寸问题发现率提升60%
- 模具验收周期缩短40%
