矿用提升机PLC+变频器控制系统改造实战

1. 矿用提升机控制系统改造实战

矿用提升机作为矿井生产的"咽喉"设备，其控制系统直接关系到生产效率和人员安全。去年我们矿上那台服役15年的老式继电器控制提升机终于迎来了PLC+变频器的现代化改造。作为项目负责人，我从选型设计到调试投产全程跟进，今天就把这套基于S7-200 PLC和MM440变频器的控制系统拆解给大家看看。

改造后的系统运行半年多来，故障率下降了82%，操作工老张最直观的感受是："现在启停顺滑得跟德芙似的，再也不用听继电器噼里啪啦的动静了"。这背后是PLC程序逻辑、变频调速曲线和液压制动三者精密配合的结果。下面我就从硬件配置、控制逻辑、参数调试三个维度，带大家深入这套系统的技术细节。

2. 硬件系统架构设计

2.1 核心器件选型考量

选择S7-200系列CPU224XN主要基于三点：

1. I/O点数匹配：14DI/10DO刚好满足基础控制需求（急停、过卷等安全回路占6点，操作信号4点，剩余备用）
2. 扩展能力：通过EM231模块增加了4路模拟量输入（用于称重传感器）
3. 环境适应性：工作温度-20~60℃，防护等级IP20，适合井下配电室环境

变频器选用西门子MM440系列是因其特有的"挖土机特性"——当负载突变时能自动限制转矩波动，这对防止罐笼卡阻时钢丝绳松脱至关重要。具体型号为7.5kW/380V，留了1.5倍功率裕度。

2.2 电气柜布局要点

控制柜采用左强电右弱电的经典布局：

• 左侧：变频器、制动电阻、断路器（与柜体间距≥100mm保证散热）
• 右侧：PLC、中间继电器组、端子排
• 后侧：独立线槽走线，动力电缆（≥4mm²）与信号线（0.75mm²屏蔽双绞线）分列两侧

特别要提醒的是接地处理：

1. 变频器PE端子用16mm²黄绿线直接接接地母排
2. PLC的M端子与模拟量模块的Mana单独用6mm²线接至同一接地点
3. 屏蔽层在柜内单端接地（PLC侧）

3. 控制程序深度解析

3.1 安全回路程序设计

提升机的安全回路采用"故障安全型"设计，即任何安全装置动作都直接切断Q0.2抱闸输出。程序中的关键逻辑如下：

ladder复制Network 1 //安全条件综合
LD    I0.0    //急停按钮
O     I0.3    //松绳保护
O     I0.5    //过卷开关
=     M0.0    //总故障标志

Network 2 //抱闸控制
LD    M0.0    //故障总信号
AN    I0.1    //运行允许
TON   T37, 50 //2秒延时(50×100ms)
LD    T37
=     Q0.2    //抱闸输出

这段程序有两个精妙之处：

1. 故障响应时间<100ms（PLC扫描周期保证）
2. 松闸延时通过T37实现，参数50对应5×100ms=2秒延时，这个值要根据巷道倾角调整：
   • 15°以下：1.5秒足够
   • 15-25°：2秒
   • 25°以上：需增至3秒并配合变频器启动转矩提升

3.2 多段速控制实现

通过MM440的固定频率功能实现三速控制：

1. 低速（15Hz）：用于检修和精确停车
2. 中速（35Hz）：常规运行
3. 高速（45Hz）：空载快速运行

对应的PLC程序片段：

ladder复制Network 10 //速度选择
LD    I0.6    //高速选择
MOVW  450, VW50 //45.0Hz→VW50(实际值×10)
LD    I0.7    //中速选择
MOVW  350, VW50
LD    I1.0    //低速选择
MOVW  150, VW50

4. 变频器关键参数设置

4.1 基础参数组

4.2 控制参数组

调试心得：P1120/P1121的设定要配合机械惯性。我们现场通过观察钢丝绳摆动调整：

• 加速时间过短→钢丝绳前后摆幅大
• 减速时间过短→罐笼停车位置不准
  最终3秒是平衡点

5. MCGS组态画面开发技巧

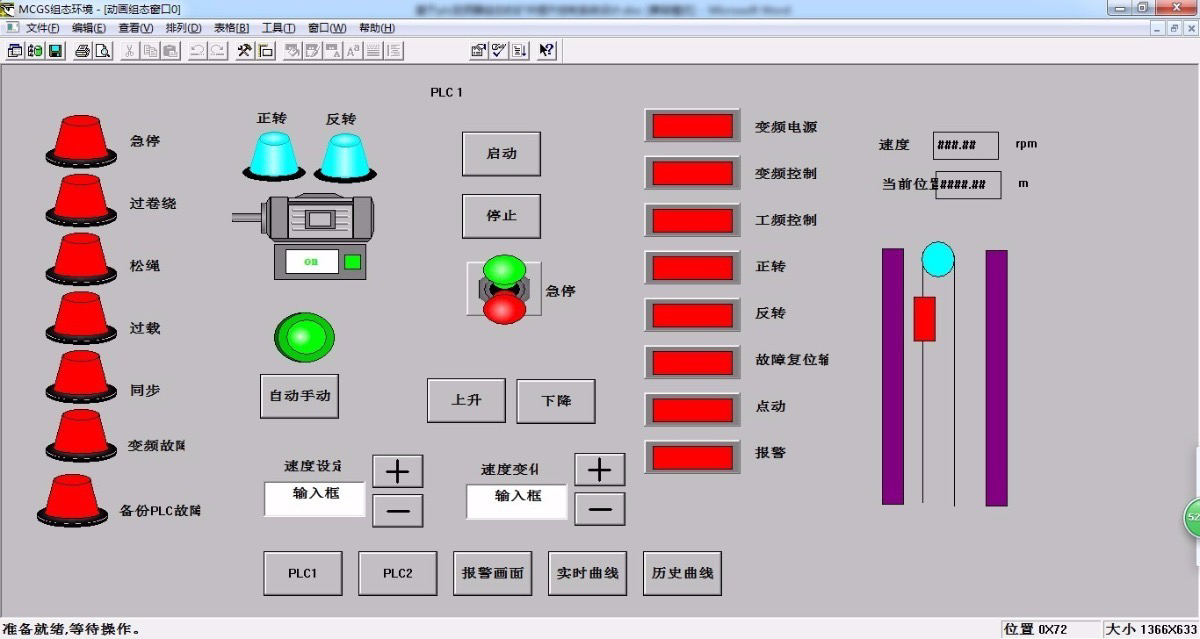

5.1 主监控画面设计

关键元素实现方法：

1. 罐笼位置动画：关联VD200寄存器（编码器脉冲值）→通过线性变换映射到井筒示意图
2. 电机旋转动画：使用"旋转角度"属性绑定VW210（变频器输出频率×10）
3. 实时曲线：每秒读取VW50（设定速度）和VW210（实际速度）

5.2 高级功能实现

密码保护弹窗逻辑：

javascript复制//按钮按下事件
if(GetTimer("BTN1_T")>5){ //长按5秒
    SetWindowVisible("PARA_SET",1); //显示参数窗口
    ResetTimer("BTN1_T");
}

报警历史存储：

1. 在MCGS中建立报警数据库
2. 配置触发条件（如VW210>VW50+50表示超速）
3. 设置循环存储策略（保留最近1000条记录）

6. 现场调试避坑指南

6.1 典型故障处理表

6.2 布线规范总结

1. 信号电缆选用：

   • 编码器：双绞屏蔽电缆（如BELDEN 8761）
   • 模拟量：分屏+总屏结构（如LIYY 11×2×0.75）

2. 走线规则：

   • 与动力电缆平行间距≥20cm
   • 交叉时成90°直角
   • 进出柜体处加磁环（如TDK ZCAT2035-0930）

3. 接地要点：

   • 屏蔽层在控制柜侧集中接地
   • 接地电阻≤4Ω
   • 避免形成接地环路

这套系统最终实现了三大改进：

1. 安全冗余：保留手动应急操作回路
2. 智能诊断：通过MCGS记录运行数据
3. 节能效果：变频调速比老式电阻调速节电23%

最后分享一个维护小技巧：每月定期用PLC的"强制表"功能测试各安全回路动作响应时间，我们制作了标准测试流程卡，确保安全装置始终可靠。
