1. 项目背景与需求分析
在工业自动化系统集成项目中,我们经常遇到一个典型场景:控制层采用基于PROFINET的西门子PLC系统,而现场设备层却使用DeviceNet协议。这两种协议在物理层、数据链路层和应用层都存在显著差异:
PROFINET基于工业以太网(IEEE 802.3),采用TCP/IP协议栈,传输速率可达100Mbps;而DeviceNet基于CAN总线(ISO 11898),采用主从通信模式,典型速率为125-500kbps。这种异构网络环境给系统集成带来了三大挑战:
- 协议转换复杂性:需要处理两种协议在数据帧结构、寻址方式、实时性要求等方面的差异
- 调试周期长:传统方式必须等所有DeviceNet从站就位才能开始系统调试
- 配置耦合度高:PROFINET侧的组态修改常需同步调整DeviceNet配置
针对这些问题,我们设计了一个最小化验证方案:仅通过Profinet转DeviceNet协议网关的基础配置,在未连接实际DeviceNet从站的情况下,验证PROFINET主站(PLC)与网关的通信可行性。这种"离线先行"的调试模式具有以下优势:
- 提前搭建PLC控制逻辑框架
- 预先测试I/O映射关系
- 减少现场设备到位后的调试时间窗口

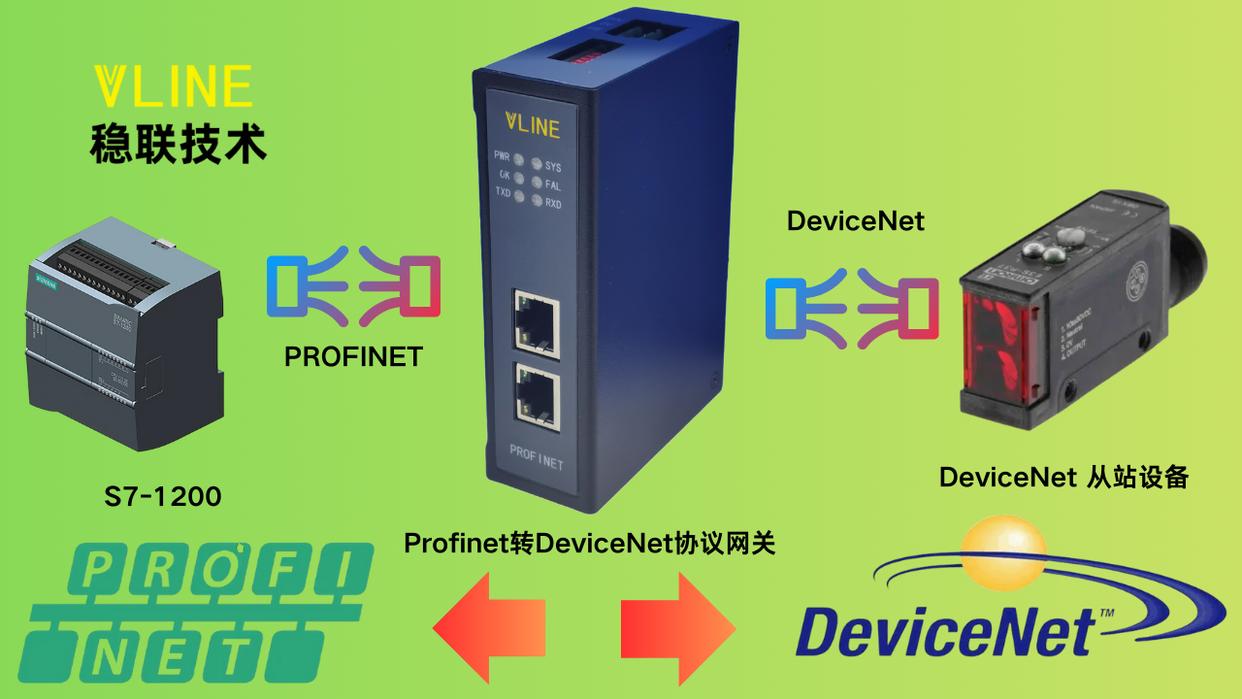

2. 硬件系统搭建要点
2.1 核心设备选型
我们选用的是Anybus X-Gateway系列中的AB7833型号网关,该设备具有以下关键特性:
- PROFINET接口:支持PROFINET IO Device协议,符合Conformance Class B标准
- DeviceNet接口:完整支持DeviceNet主站功能,符合Volume 1 Release 2.0规范
- 处理性能:双ARM Cortex-M7处理器,独立处理两个网络协议栈
- 数据缓冲区:每方向最大1440字节的输入/输出数据区
提示:选择网关时需特别注意其PROFINET一致性等级(Class A/B/C)是否与您的PLC要求匹配,以及DeviceNet主站功能是否完整支持所需通信模式(轮询、位选通等)。
2.2 电气连接规范
即使不连接实际DeviceNet从站,总线物理层仍需规范处理:
-
电源配置:
- 网关本体:24V DC ±10%,电流≥500mA(实测空载约320mA)
- DeviceNet总线:24V DC辅助电源(用于物理层驱动),需与通信电源隔离
-
终端电阻:
- 在DeviceNet总线两端(CAN_H与CAN_L之间)各安装120Ω电阻
- 使用万用表测量总线阻抗应≈60Ω(两个120Ω并联)
-
PROFINET连接:
- 使用标准RJ45接口直连工控机
- 建议启用端口自动协商(100Mbps全双工)

3. 软件配置全流程解析
3.1 网关本地配置
使用Gateway Configuration Studio V3.2.1进行基础参数设置:
-
网络发现:
bash复制# 网关默认IP为192.168.1.100 ping 192.168.1.100 -t # 持续检测连接状态 -
PROFINET参数:
- 设备名称:PN_DN_GW01(需与TIA Portal中完全一致)
- IP地址:192.168.1.100/24
- 站名:PROFINET_IO_Device
-
DeviceNet主站配置:
python复制# 伪代码表示配置结构 { "baud_rate": 250, # 单位kbps "mac_id": 0, # 主站节点地址 "io_size": { "input": 64, # 输入数据区字节数 "output": 64 # 输出数据区字节数 } } -
虚拟从站设置:
- 添加测试节点(MAC ID=10)
- 分配4字节输入/4字节输出
- 连接类型选择Poll
注意事项:DeviceNet总线速率必须与后续实际从站设备一致,常见有125kbps、250kbps、500kbps三档。配置错误将导致通信失败。

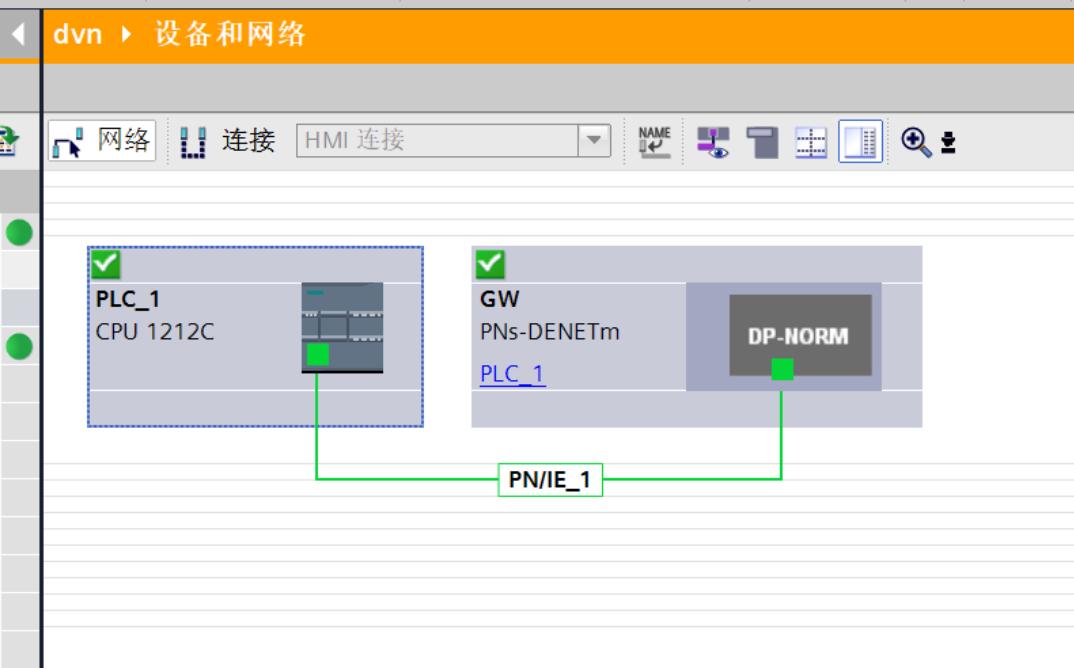

3.2 TIA Portal集成
在TIA Portal V18中的关键操作步骤:
-
GSDML导入:
- 文件路径:Support\GSDML\AB7833-V1.1.xml
- 勾选"替换现有文件"选项
-
硬件组态:
xml复制<!-- 设备配置示例 --> <Device> <Name>PN_DN_GW01</Name> <Type>AB7833</Type> <IP>192.168.1.100</IP> <IO> <Input>64</Input> <Output>64</Output> </IO> </Device> -
地址映射:
- 输入地址:IW100开始(对应网关的DeviceNet输入区)
- 输出地址:QW100开始(对应网关的DeviceNet输出区)
-
在线测试:
- 在监控表中写入QW100的值(如16#55AA)
- 通过网关配置工具查看DeviceNet输出区应显示相同值

4. 通信诊断与问题排查
4.1 状态指示灯解读
网关面板LED状态组合及其含义:
| LED标识 | 颜色 | 状态 | 含义 |
|---|---|---|---|
| PWR | 绿 | 常亮 | 电源正常 |
| PN | 黄 | 闪烁(1Hz) | PROFINET连接建立 |
| DN | 红 | 常亮 | DeviceNet总线错误 |
| RUN | 绿 | 快闪 | 系统启动中 |
4.2 常见故障处理
-
PROFINET连接失败:
- 检查设备名称大小写是否完全匹配
- 确认IP地址无冲突(ping测试)
- 验证GSDML文件版本与网关固件匹配
-
DeviceNet总线异常:
- 测量总线终端电阻(应为60Ω±5%)
- 检查CAN_H与CAN_L间差分电压(理想值2.5V)
- 确认波特率设置一致
-
数据映射错误:
- 比较TIA Portal与网关配置中的IO地址偏移量
- 检查字节序设置(大端/小端)
- 验证数据长度是否超出预分配区域
4.3 协议分析工具推荐
-
PROFINET诊断:
- Wireshark + PROFINET插件
- Siemens PRONETA
-
DeviceNet分析:
- Vector CANalyzer
- HMS Anybus NetTool
5. 工程实践建议
5.1 配置版本管理
建议采用以下文件命名规范:
code复制[项目代号]_[日期]_[版本]_[描述].ext
示例:
MIXER_20240801_v1.2_PN-DN_GW_Config.abc
关键文件备份清单:
- 网关配置文件(.abc格式)
- TIA Portal硬件组态(.zap15格式)
- GSDML文件(带版本号)
- 设备参数表(Excel)
5.2 扩展性设计
-
IO容量预留:
- 建议预留20%的地址空间
- 输入/输出区按最大需求配置
-
网络分段:
mermaid复制graph TD A[PLC] -->|PROFINET| B[网关] B -->|DeviceNet| C[从站1] B -->|DeviceNet| D[从站2] B -->|DeviceNet| E[...] -
故障隔离:
- 在DeviceNet总线添加诊断从站
- 设置PROFINET看门狗定时器(默认500ms)
5.3 性能优化技巧
-
通信周期优化:
- 关键设备:设置更短的PROFINET IO周期(如4ms)
- 非关键设备:适当延长周期(如16ms)
-
数据打包策略:
- 将关联信号放在同一数据块
- 使用位域操作减少传输量
-
网关缓存设置:
- 启用输入数据缓存(防丢包)
- 设置输出数据保持模式
在实际项目中,我们通过这种"框架先行"的方法,将现场调试时间平均缩短了40%。特别是在最近一个包装产线改造项目中,提前完成了PLC程序测试和HMI界面调试,当DeviceNet从站设备到货后,仅用2天就完成了全部联调工作。
