单结晶体管振荡电路同步特性实验与应用

1. 单结晶体管振荡电路同步特性实验解析

在电子电路设计中，单结晶体管（UJT）弛张振荡器因其结构简单、成本低廉而广泛应用于定时和触发电路中。最近我在调试一款简易示波器的水平扫描电路时，对BT33单结晶体管的同步特性进行了深入测试，发现了一些有趣的现象。

1.1 电路基础与测试背景

单结晶体管振荡电路的核心是利用UJT的负阻特性形成弛张振荡。典型电路由UJT、一个充电电阻和一个电容组成。当电容电压达到UJT的峰点电压时，UJT导通，电容快速放电；当电压降至谷点电压时，UJT截止，电容重新充电，如此循环形成锯齿波。

在我的实验中，使用BT33单结晶体管搭建了基本振荡电路，初始测试证实了电路能与方波脉冲信号形成稳定的同步关系。但更让我感兴趣的是：这种电路能否与正弦波信号也形成同步？这在示波器水平扫描同步应用中具有实际意义。

注意：UJT的峰点电压(Vp)和谷点电压(Vv)是决定振荡频率的关键参数，它们与器件内部的分压比η有关，计算公式为Vp=ηVbb+Vd，其中Vd约为0.7V。

1.2 正弦波同步实验设计

为了实现正弦波同步，我对原始电路做了关键修改：

1. 将耦合电容从0.1μF增大到10μF
2. 通过信号发生器注入1kHz左右的正弦波
3. 使用双踪示波器同时观察输入信号和输出锯齿波

电路调整背后的原理是：较大的耦合电容降低了交流耦合的截止频率，确保低频正弦波信号能有效耦合到B2极。根据公式f=1/(2πRC)，0.1μF电容在10kΩ阻抗下的截止频率约为160Hz，而10μF电容将截止频率降至1.6Hz，更适合音频范围的正弦波传输。

2. 同步现象分析与关键发现

2.1 倍频同步现象

实验观察到了几种典型的同步状态：

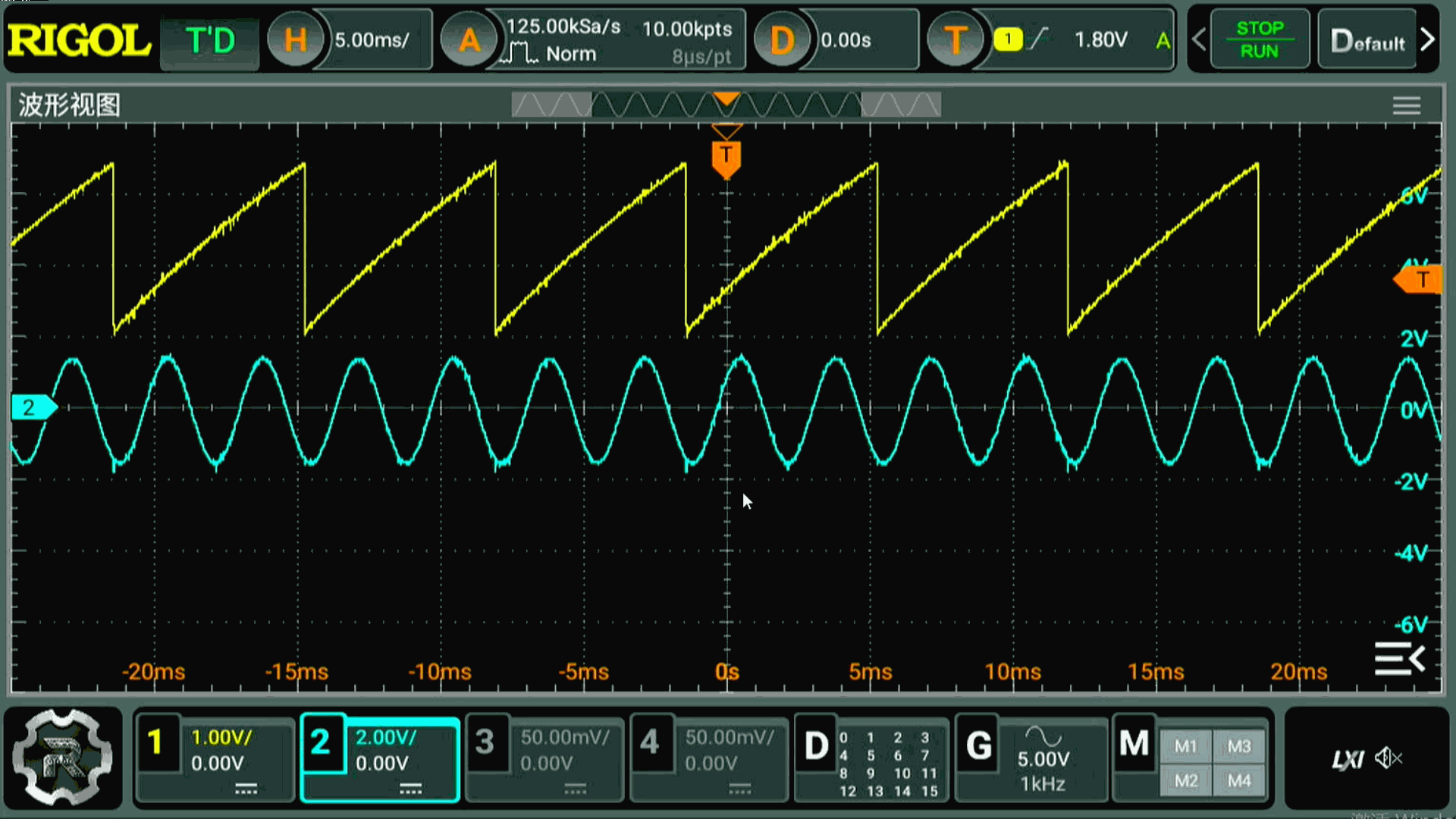

1. 二倍频同步：当输入正弦波频率接近振荡器自由运行频率的一半时，锯齿波频率锁定为输入信号的二倍
2. 基频同步：当输入频率接近振荡器自然频率时，实现1:1同步
3. 高频同步：输入信号频率更高时，也能形成稳定的N倍频关系

同步机制的本质是：注入B2极的外部信号调制了UJT的峰点电压。正弦波的周期性变化使得电容充电达到峰点电压的时刻被"牵引"到与输入信号特定的相位关系上，从而实现频率锁定。

2.2 参数影响与优化

通过系统测试，我总结了几个关键参数的影响：

1. 耦合电容值：太小会导致信号衰减严重，太大则可能引入过多噪声
2. 输入信号幅度：通常需要0.5-3Vpp，过小无法有效调制，过大可能导致异常触发
3. 充电电阻选择：决定自由运行频率，应满足R<(Vbb-Vp)/Ip和R>(Vbb-Vv)/Iv

实测数据表明，当输入正弦波幅度为2Vpp，频率在800Hz-1.2kHz范围内时，同步效果最为稳定。下表总结了不同条件下的同步表现：

3. 电路实现细节与调试技巧

3.1 完整电路设计

基于BT33的单结晶体管振荡电路包含以下关键元件：

• BT33单结晶体管
• 10kΩ充电电阻(R1)
• 10μF耦合电容(C1)
• 0.1μF定时电容(C2)
• 100Ω输出电阻(R2)

电路工作时，Vbb供电电压通常选择12-15V。电容C2通过R1充电，当电压达到Vp时，UJT导通，C2通过R2快速放电，形成锯齿波的下降沿。

实操提示：BT33的B1极应接输出端，B2极通过耦合电容接同步信号。若引脚接反，电路将无法正常振荡。

3.2 常见问题排查

在实际调试中，我遇到了几个典型问题及解决方法：

1. 无振荡输出

   • 检查BT33引脚连接是否正确
   • 测量Vbb电压是否正常
   • 确认电容C2没有漏电或损坏

2. 同步不稳定

   • 适当增大输入信号幅度
   • 调整耦合电容值(可在4.7-22μF间尝试)
   • 检查电源滤波，确保Vbb干净稳定

3. 锯齿波线性度差

   • 减小充电电阻R1值(但需保证大于最小临界电阻)
   • 选择漏电流小的优质电容
   • 降低工作电压可改善线性度

4. 应用实例：简易示波器扫描电路

4.1 水平扫描系统集成

将这种同步振荡电路应用于简易示波器时，需要关注几个关键点：

1. 自由运行频率应略低于最低待测信号频率
2. Y轴信号需通过适当电路耦合到B2极
3. 输出锯齿波需经放大后驱动水平偏转板

在实际制作中，我采用了以下配置：

• 自由运行频率：约500Hz
• 同步信号幅度：1Vpp
• 水平输出增益：约20倍

4.2 性能优化方向

通过实验，我发现还可以通过以下方式提升电路性能：

1. 在B2极串联小电阻(100-1kΩ)可提高同步稳定性
2. 使用稳压二极管限制输入信号幅度，防止过驱动
3. 加入射极跟随器缓冲输出，减少负载影响

这种简洁的同步方案特别适合DIY示波器和小型测试仪器。相比专用IC方案，它具有成本低、调整灵活的优点，虽然精度和稳定性稍逊，但对许多基础应用已经足够。

5. 进阶讨论与扩展应用

5.1 同步机制深度分析

单结晶体管同步的本质是非线性系统受迫振荡现象。从动力学角度分析：

• 自由振荡系统：由RC时间常数决定
• 注入锁定：外部信号扰动系统的相位
• 同步范围：与注入信号强度成正比

数学上可以用Adler方程描述：
Δω = (ω0 - ωinj) = K·Vinj·sin(θ)

其中Δω是频率差，K是耦合系数，Vinj是注入信号幅度，θ是相位差。

5.2 在现代电子中的应用前景

虽然单结晶体管已不是主流器件，但这种同步技术仍具价值：

1. 低成本频率合成
2. 简单PLL实现
3. 教学演示非线性系统
4. 艺术电子装置中的有机波形生成

我在实验中发现，适当调整参数，这种电路还能产生有趣的波形变形效果，可能用于电子音乐合成等创意领域。
